一人ひとりへ。
安心するボートライフ


ST1000+/2000+を自分で直す

Raymarine AUTOPILOT

修理交換はそこまで難しくありません。
まずは、したの表で「どこの部品が壊れてたのか」を確かめてみてください。
交換しければいけない部品がわかったら、したの製品一覧から注文してください
赤枠が供給できる部品です)

詳しい交換/修理 手順マニュアルをみる >

ティラーパイロット レイマリン
ティラーパイロット レイマリン
製品名 品番 定価:円(税抜)
1. Upper Case(ST1000+用) A18016 8,200
1. Upper Case(ST2000+用) A18017 7,500
3. Motor Q100 9,700
3. Drive Module Q043 56,300
3. Gearbox Kit Q054 8,200
8. Lower Case A18019 7,500
12. Fluxgate Assembly M022 14,200
13. Drive Module Q043 56,300
17. PCB Q218 44,300
18. LCD Assembly Q053 8,200

ST4000+を自分で直す

Raymarine AUTOPILOT

修理交換はそこまで難しくありません。

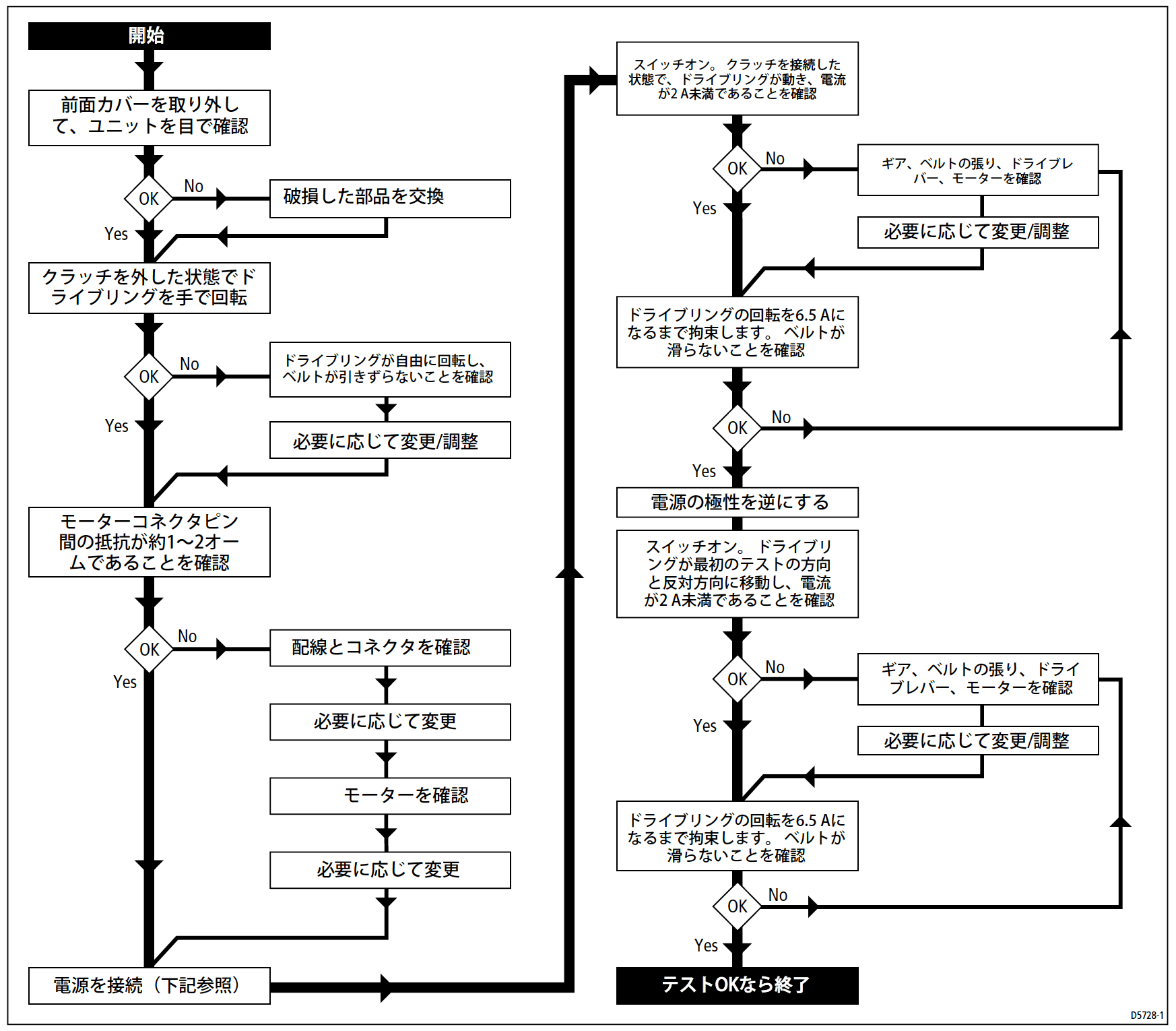

まずは、したの表で「どこの部品が壊れてたのか」を確かめてみてください。
交換しければいけない部品がわかったら、したの製品一覧から注文してください

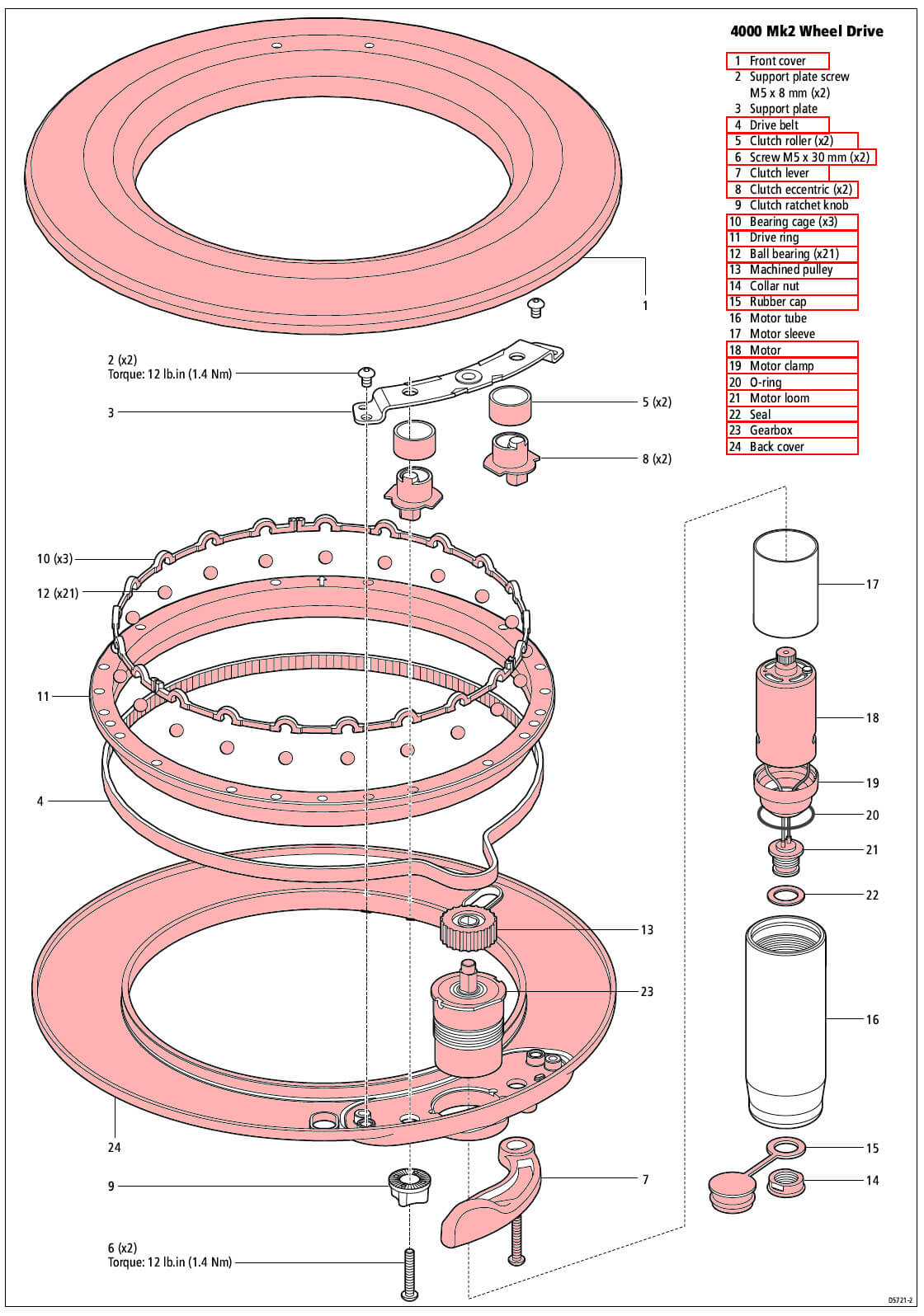

赤枠が供給できる部品です)

詳しい交換/修理 手順マニュアルをみる >

ティラーパイロット レイマリン
ティラーパイロット レイマリン
製品名 品番 定価:円(税抜)
1. Front cover A18074 5,200
4. Drive belt A18083 8,200
【ST4000 MK2 CLUTCH KIT】
5. Clutch roller
6. M5 x 30 mm screw
8. Clutch eccentric
A18084 3,700
【ST4000 MK2 LEVER KIT】
6. M5 x 30 mm screw
7. Clutch lever
A18077 3,700
【ST4000 MK2 BEARING KIT】
10. Bearing cage (3 parts)
12. Ball bearing (x21)
A18085 7,500
11. Drive Ring A18076 12,700
13. Machined Pulley A18087 3,700
【ST4000 MK2 LOOM & SEAL ASSY】
14. Collar nut
15. Rubber cap
19. Motor clamp
20. O-ring
21. Motor loom
22. Seal
A18092 5,200
18. Motor A18086 12,000
23. Gearbox A18088 27,000
24. Back Cover A18075 15,700
>>>
