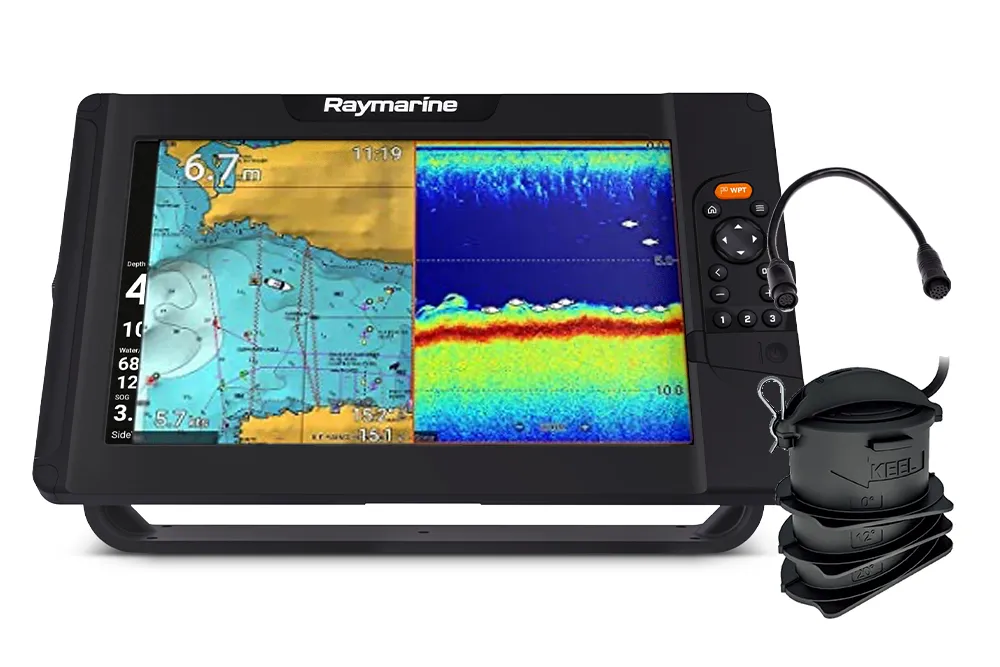

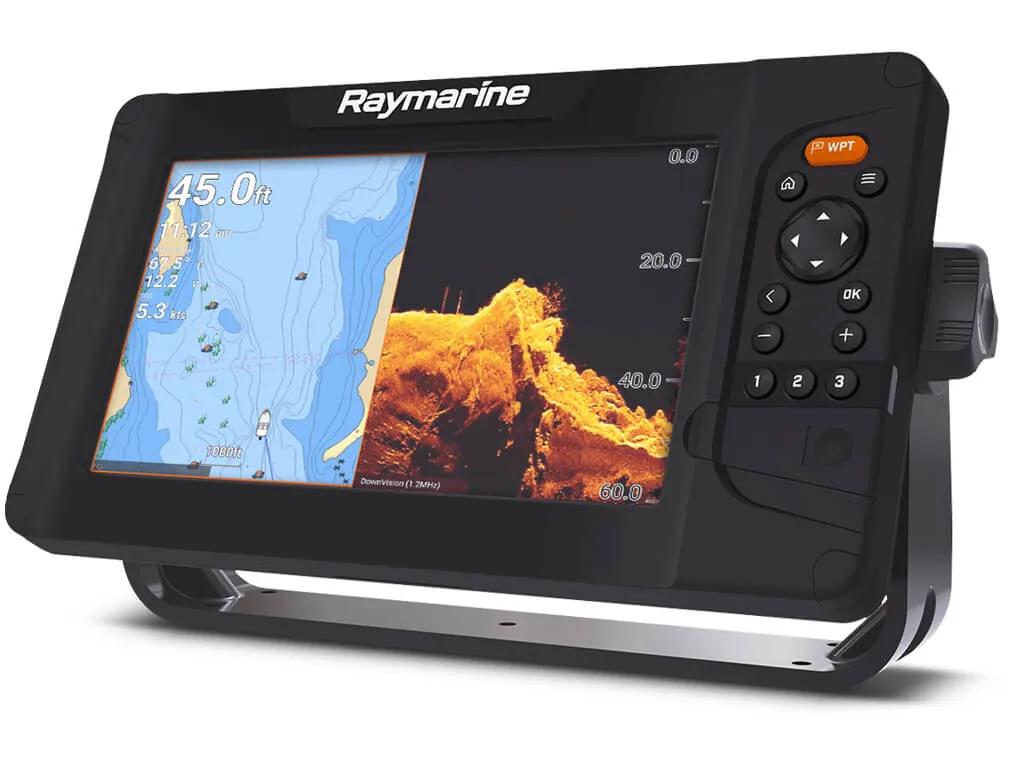

Element 12 HV（12インチ）ハイパービジョン内蔵 + CPT-S プラスチック インハル トランスデューサー
品番：E70536 ｜ A80691 ｜ A80559
※どれを選んで良いか分からない方も問い合わせください。
¥ 317,800 (税抜)
製品情報:
※本セットはブルーソナーのみが見れます。
ELEMENT
FISH SMARTER - ABOVE AND BELOW THE WATERLINE
Raymarine史上、最強魚探計器 - ELEMENT -

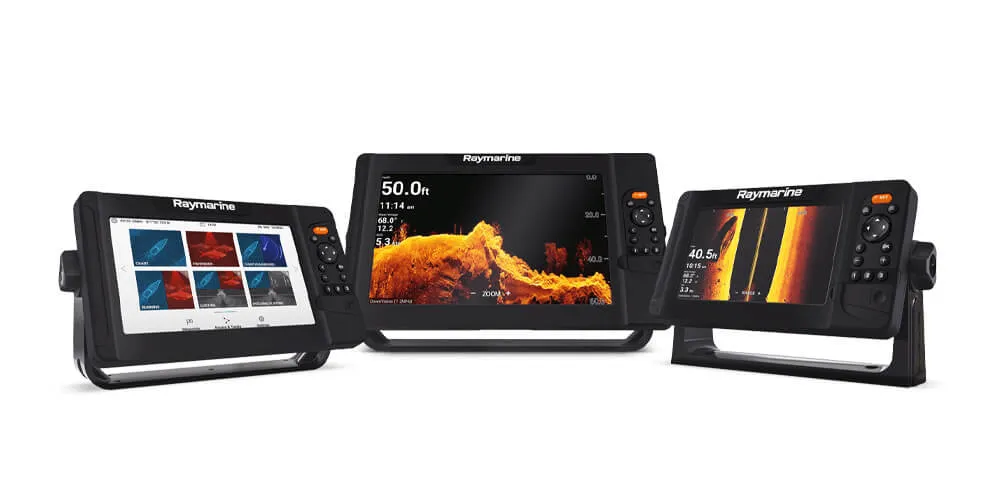

選べる３サイズ

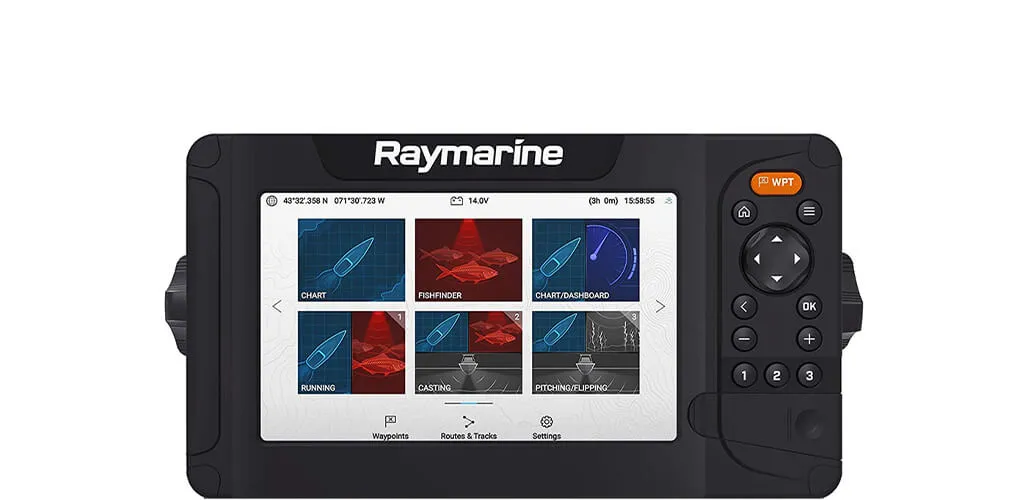

ELEMENT 7 HV
ELEMENT 9 HV
ELEMENT 12 HV
機能の紹介
最新製品
全てに愛される
まずは動画をご覧下さい。
リアルなソナー映像
圧倒的な"美しさ"
よりスマートな機能
研ぎ澄まされたデザイン性能

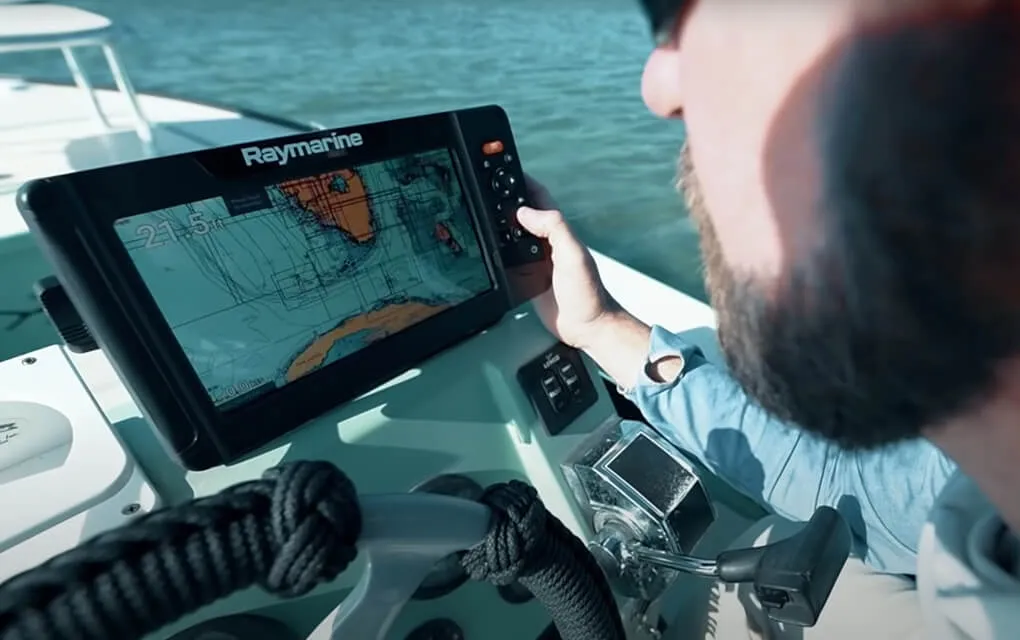

ボートを問わない
全ての船に合うスタイリッシュな美しさ。
高速クアッドコアプロセッサ
瞬時のチャート表示とシャープな3Dイメージングを映し出します。

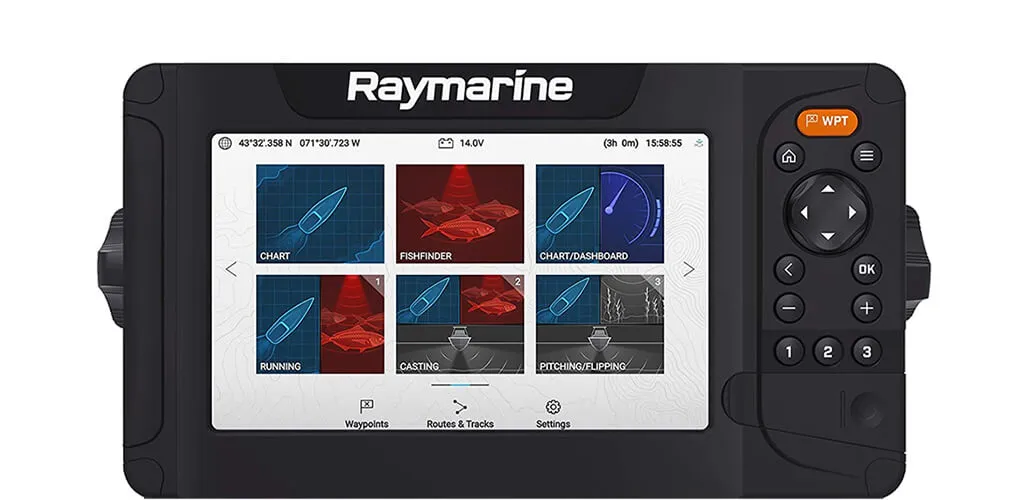

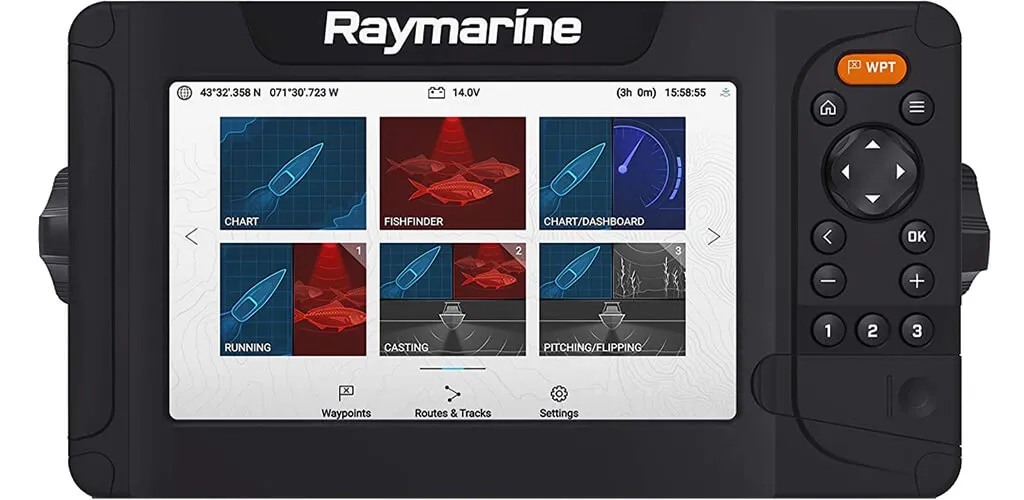

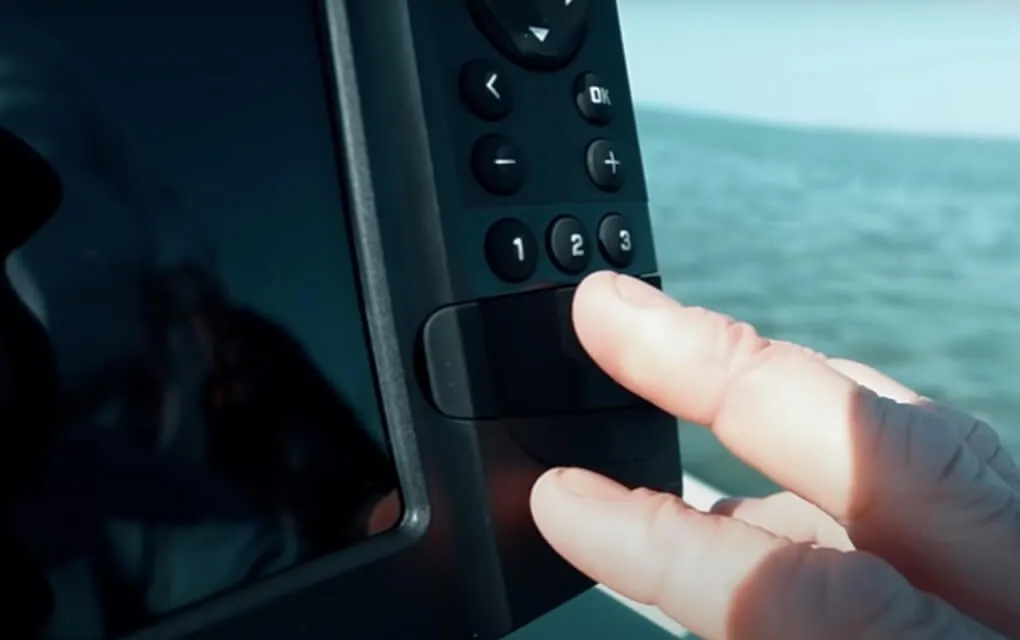

直感的なコントロール
気になる地点に大きなウェイポイントを設置し、3つのショートカットボタンで操作を楽にします。
明るく頑丈
搭載されたGPS/GNSSレシーバーを備えたエレメントは日差しが厳しい環境でも表示可能です。
豊かな海図機能
スマートマッピング
Raymarine LightHouse NC2チャート、Fishing HotSpots®、Navionics、およびC-MAP(C-MAP 4D MAX＋)をサポートします。

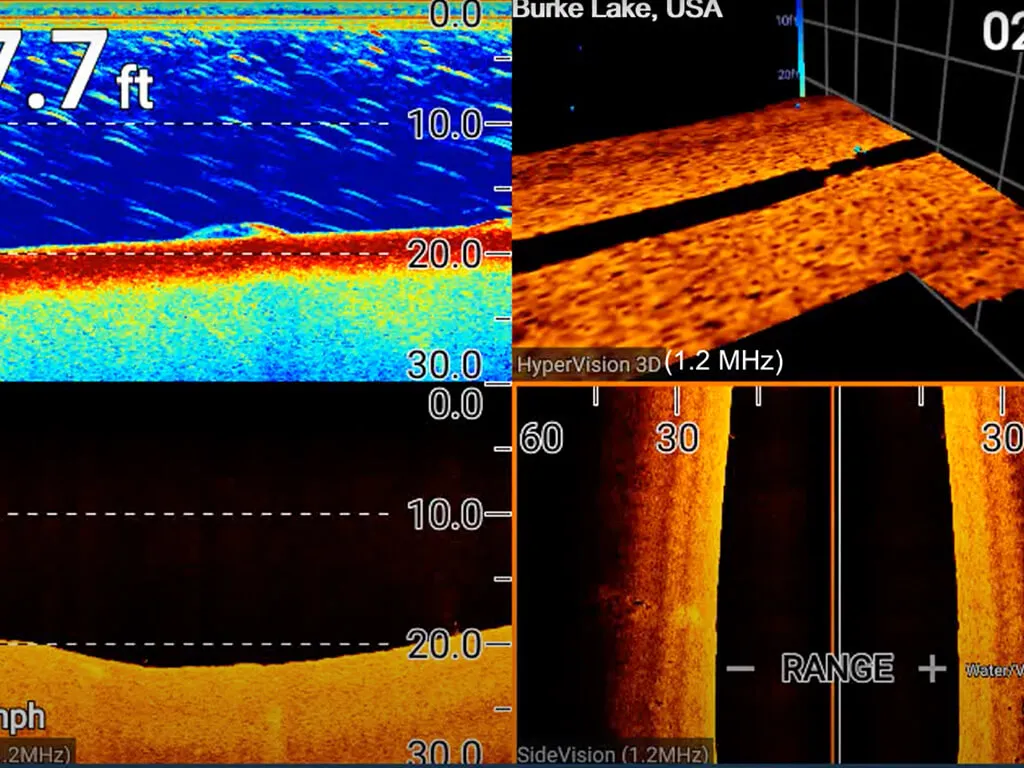

優れたHyperVision™
HyperVision™で解像度を上げる
HyperVisionは超高周波数（1.2メガヘルツ）とCHIRPテクノロジーを使用して、DownVision、SideVision、RealVision 3Dに新しいレベルの高精度イメージングを提供
1.2メガヘルツのHyperVisionモードは、最大100フィート（30メートル）の超高解像度画像用に最適化

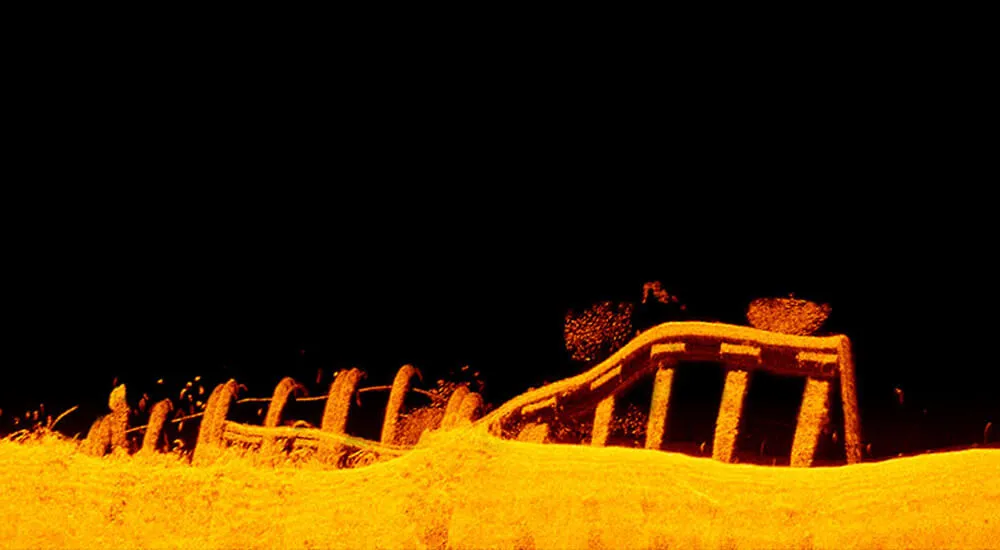

ハイパービジョンダウン

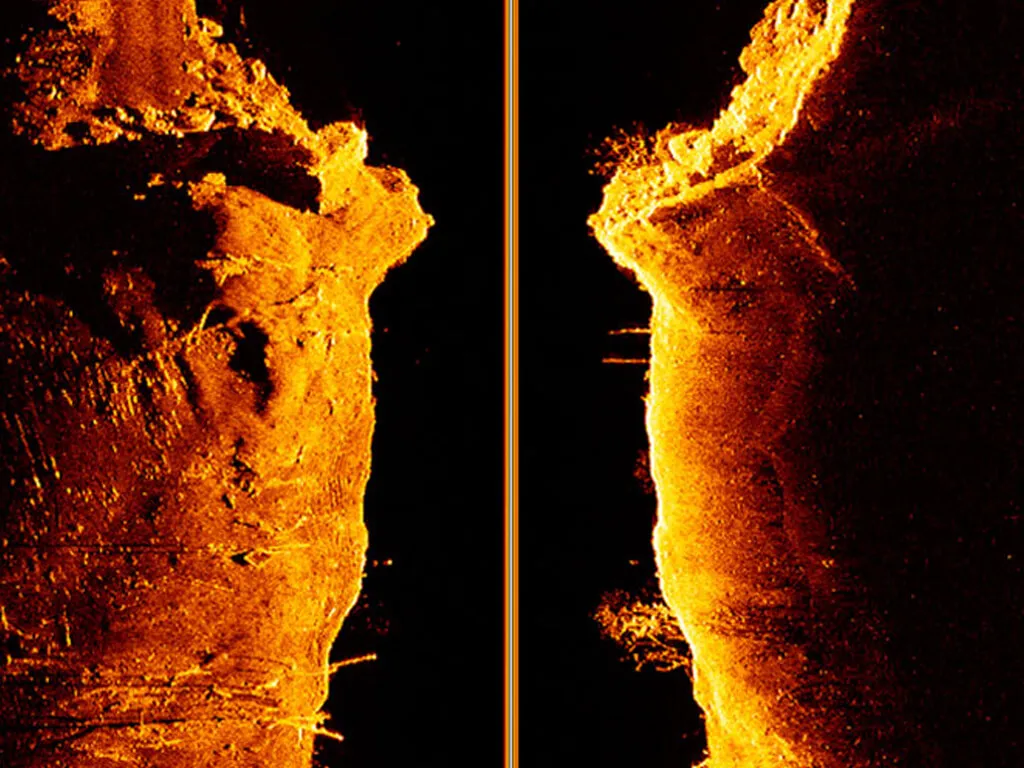

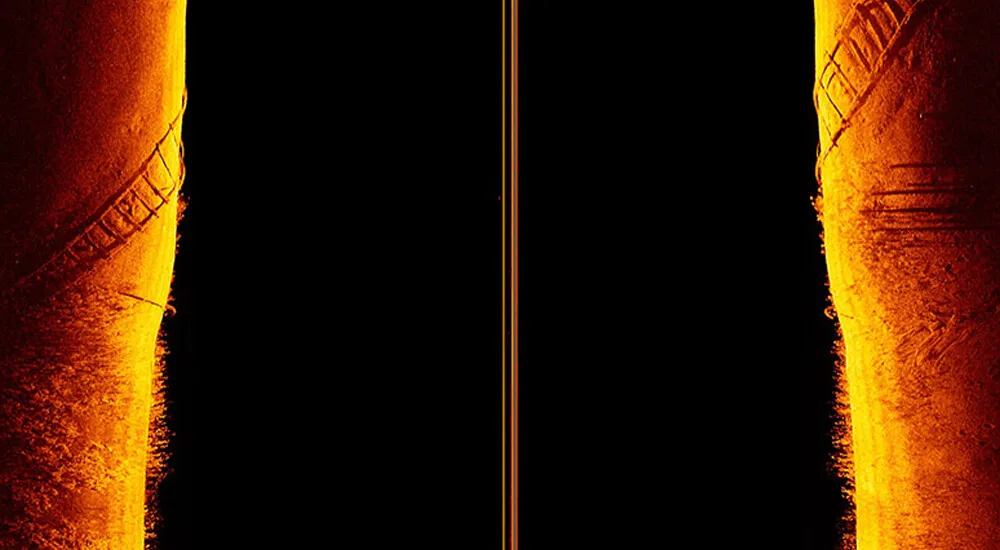

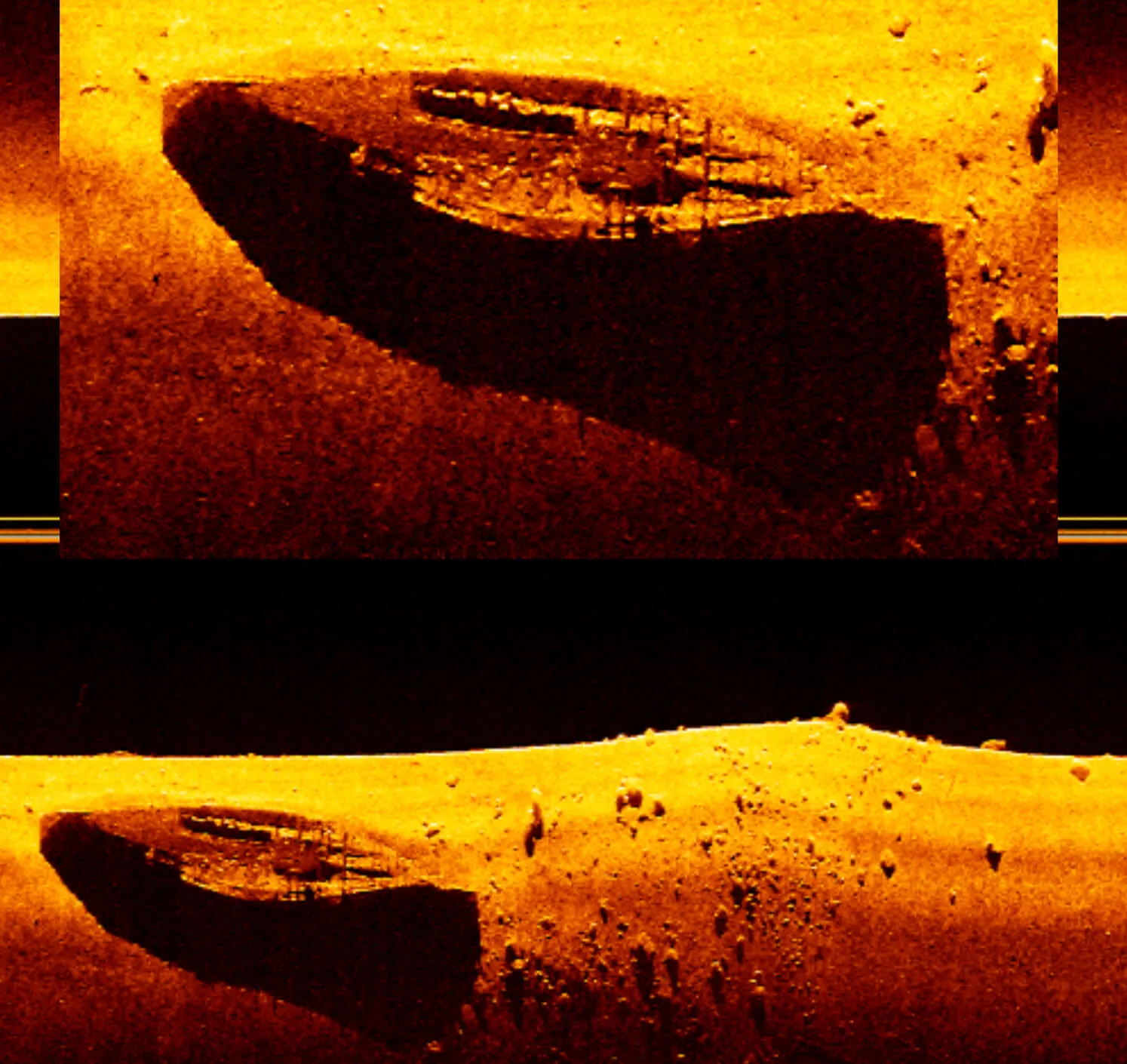

ハイパービジョンサイド

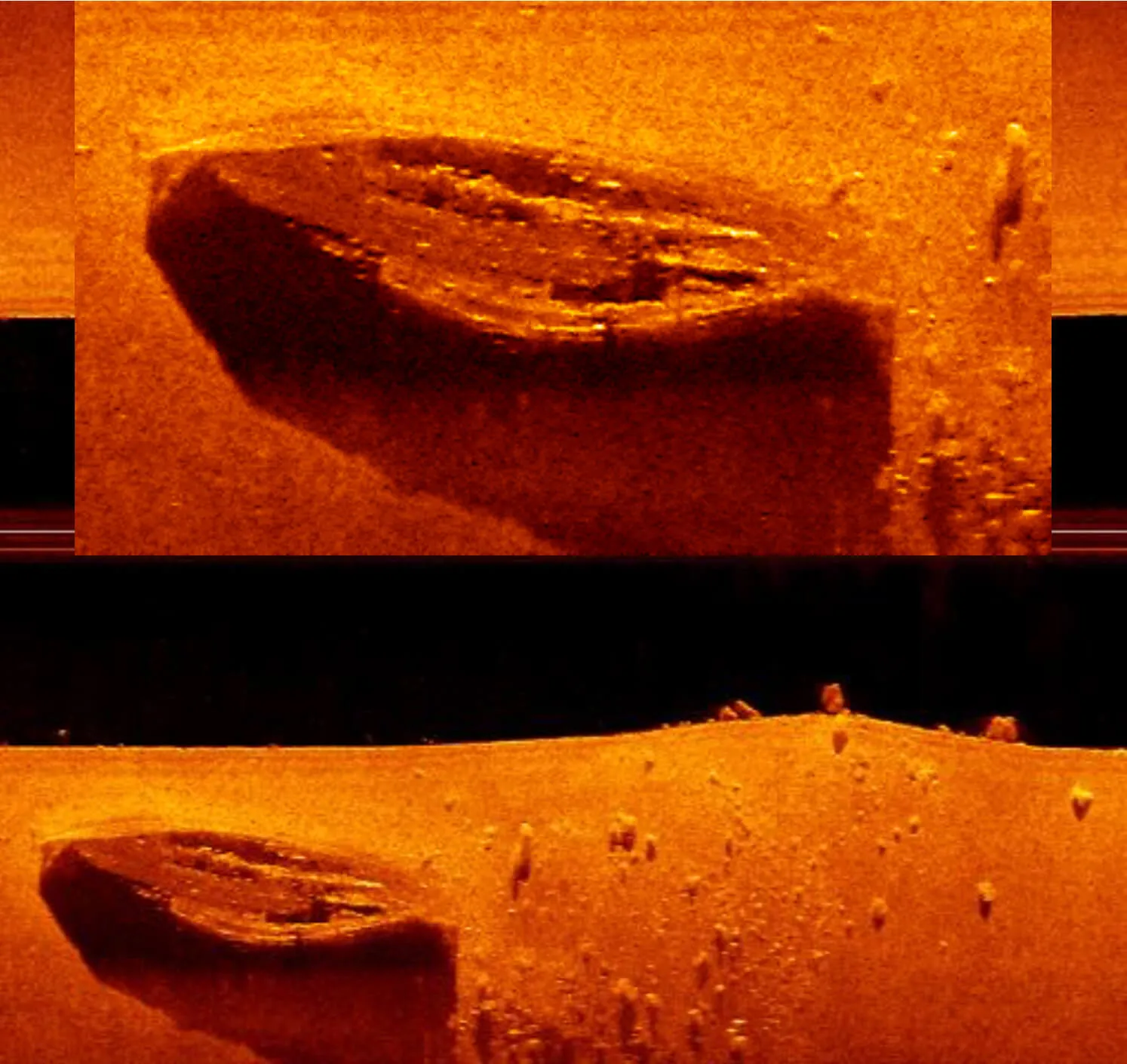

４つのハイパービジョン
1.2メガヘルツの脅威とは
350kHz (DownVision)
350kHzは岩が存在することを示していますが、個々の岩を数えることができるレベルです。

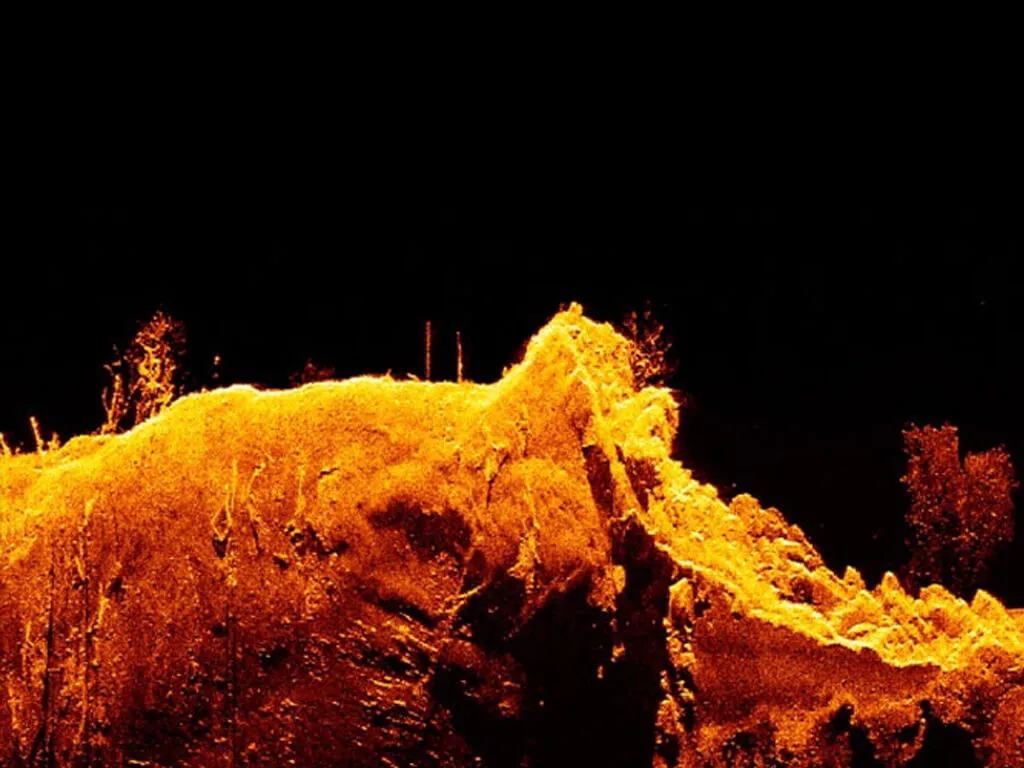

1.2MHz = 1,200kHz (HyperVision)
350kHzと比べてより詳細な海底の凹凸が分かります。また、暗い影もはっきりと表れています。
多彩な7チャンネルソナー
標準ソナー機能

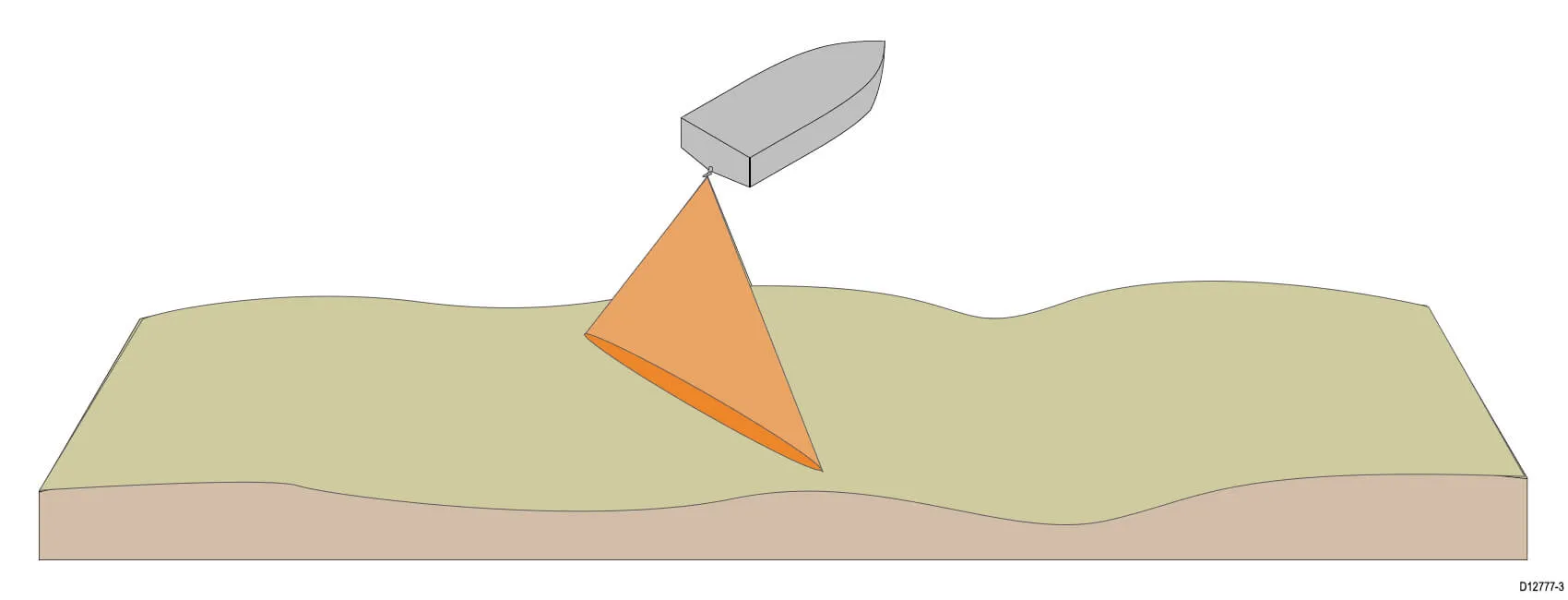

ブルーソナー
最大深度：274 m
200 Hzの円錐形ビームを発射します。深い水域では周波数帯域幅は自動的に変化させ、海底をいち早く検出し、魚群を捉えます。
ダウンビジョン
最大深度：183 m
350 Hzの広角ビームを発射します。幅の広いビームは、より詳細な画像を提供し、魚が存在する可能性がある海底構造を識別しやすくします。

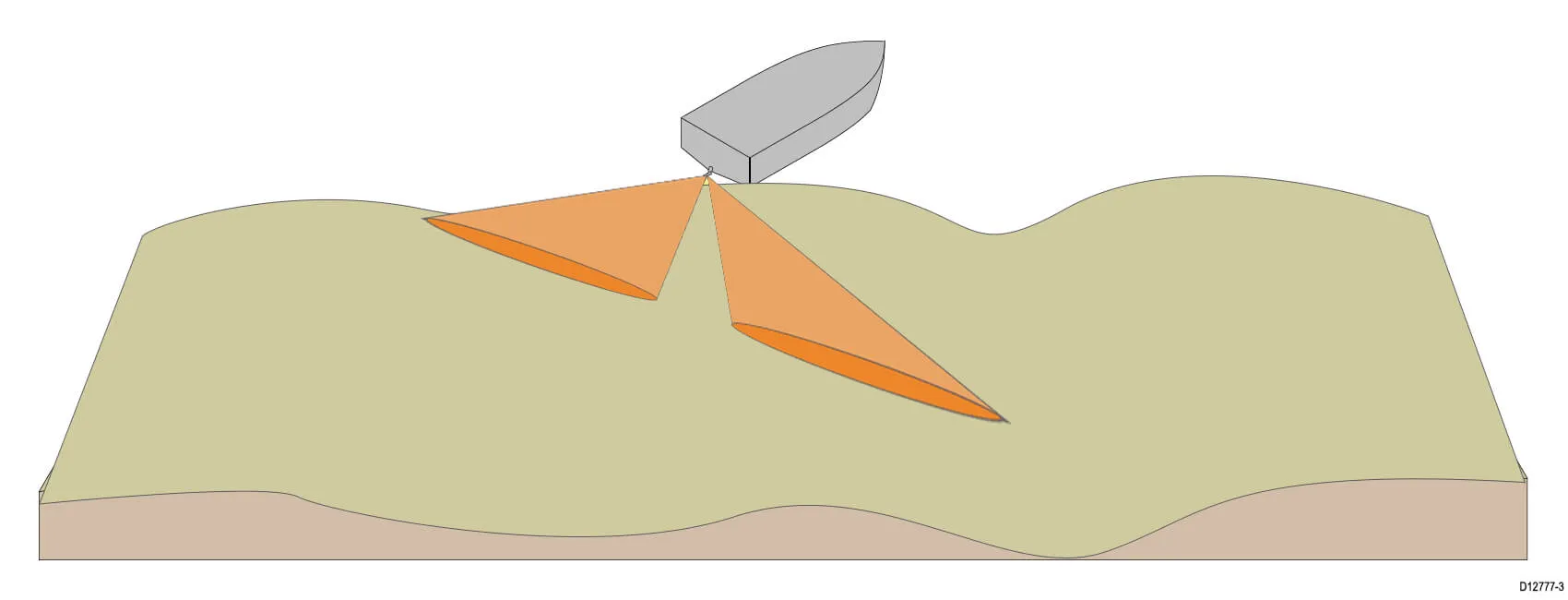

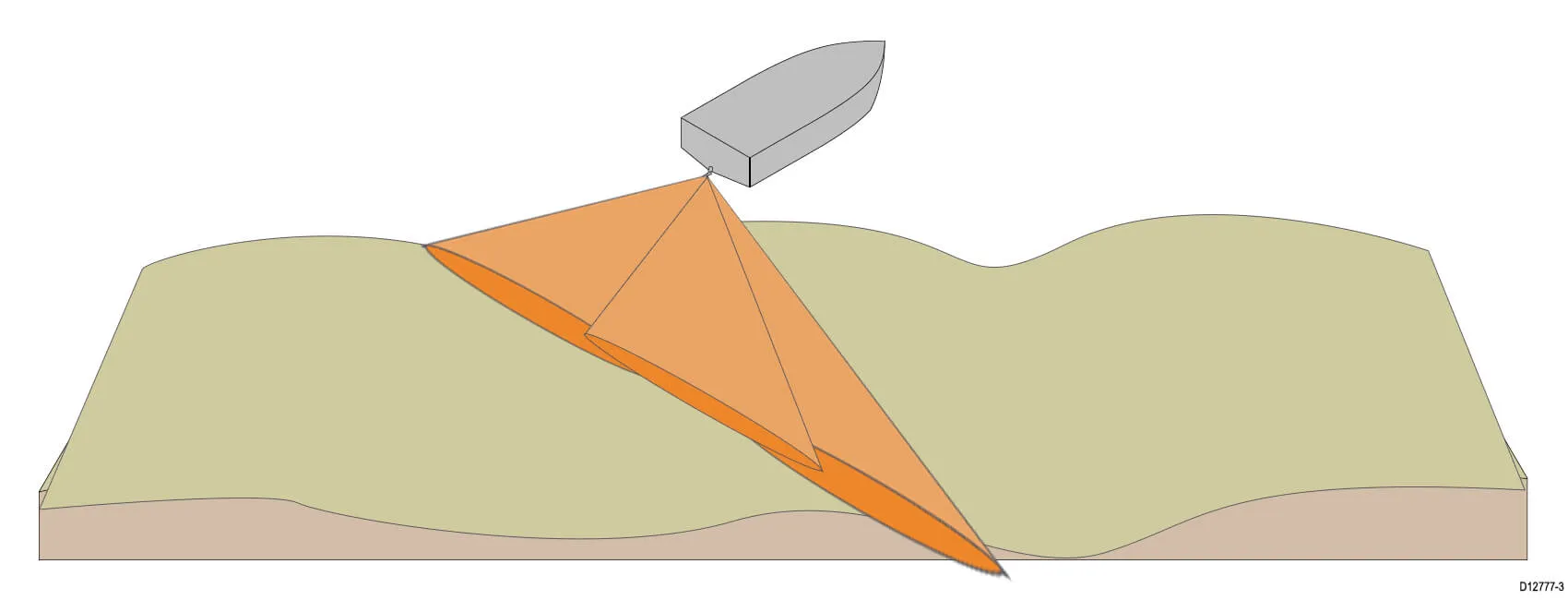

サイドビジョン
最大深度：91 m
350 Hzの両サイドビームを発射します。船が進むと、両側の海底イメージを生成します。底部から突き出た物体も検知します。

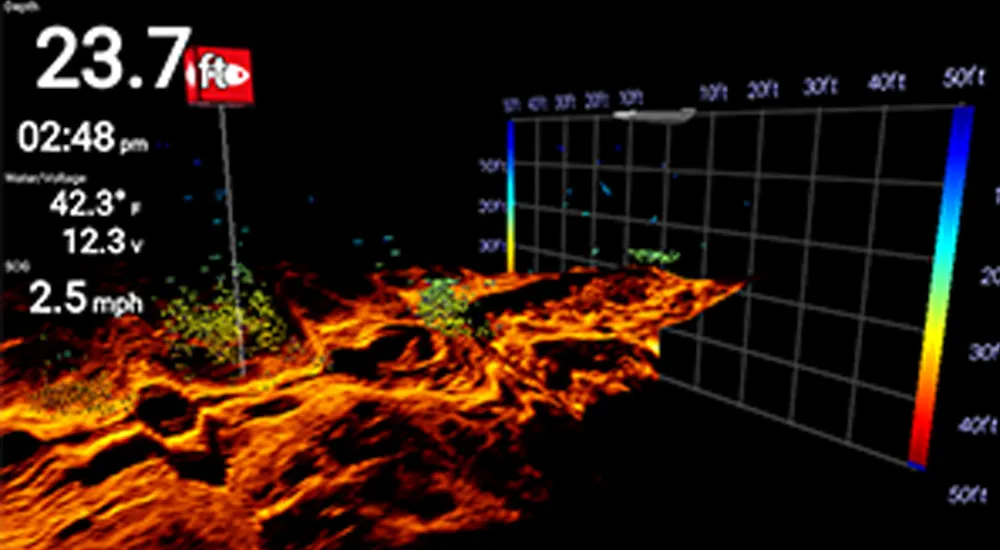

リアルビジョン3D
最大深度：91 m
全ての標準ソナービームを発射し、水中を立体的に検出。リアリティに特化した映像を生成します。
ハイパーソナー機能
ハイパーダウンビジョン
最大深度：30 m
1.2 MHzの広角ビームを発射します。幅の広いビームは、より詳細な画像を提供し、魚が存在する可能性がある海底構造を解像度高く、識別しやすくします。
ハイパーサイドビジョン
最大深度：30 m
1.2 MHzの両サイドビームを発射します。船が進むと、両側の海底イメージを生成します。解像度高く、底部から突き出た物体も検知します。
ハイパーリアルビジョン
最大深度：30 m
全てのビームを発射します。水中を解像度高く、立体的に検出し、リアリティに特化した映像を生成します。

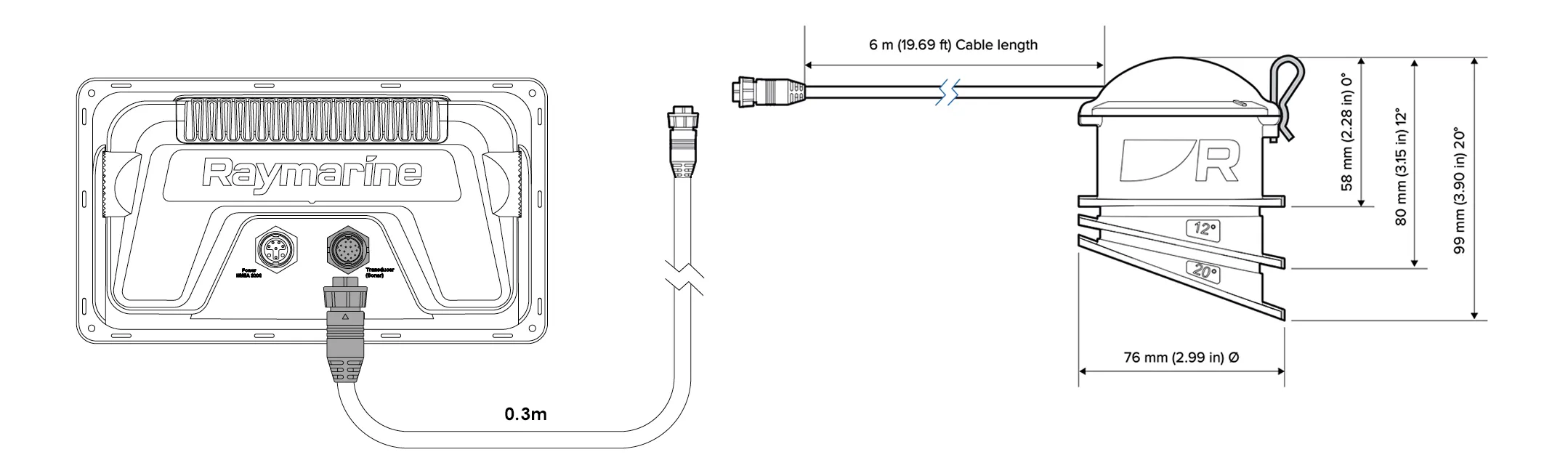

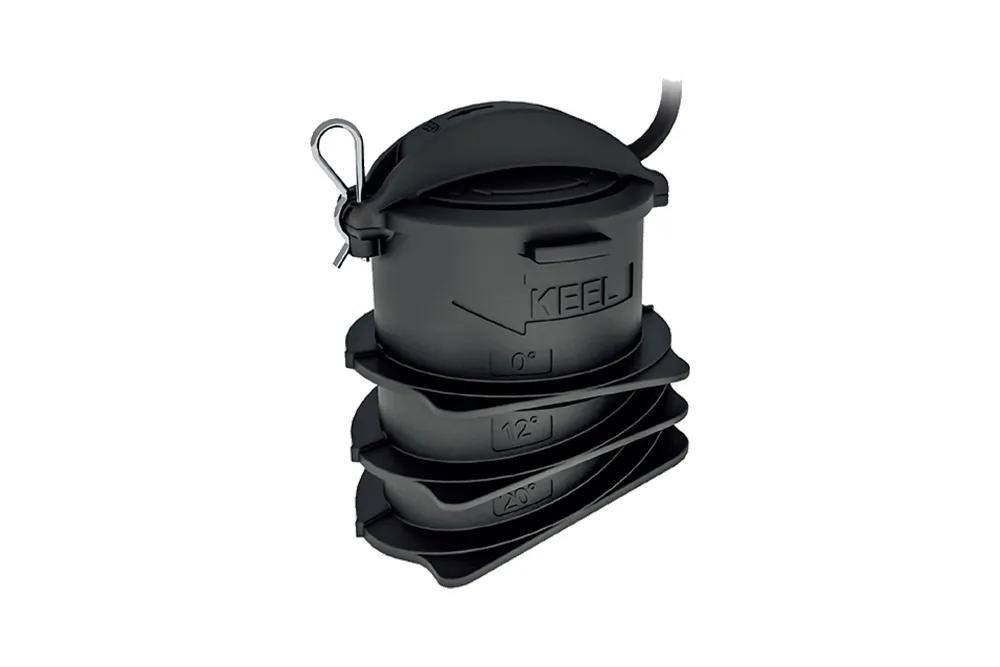

CPT-S プラスチック インハル トランスデューサー
※本セットはブルーソナーのみが見れます。
船体のデッドライズが0〜25度で使用でき、周波数（KHz）170 – 230 kHzで機能します。

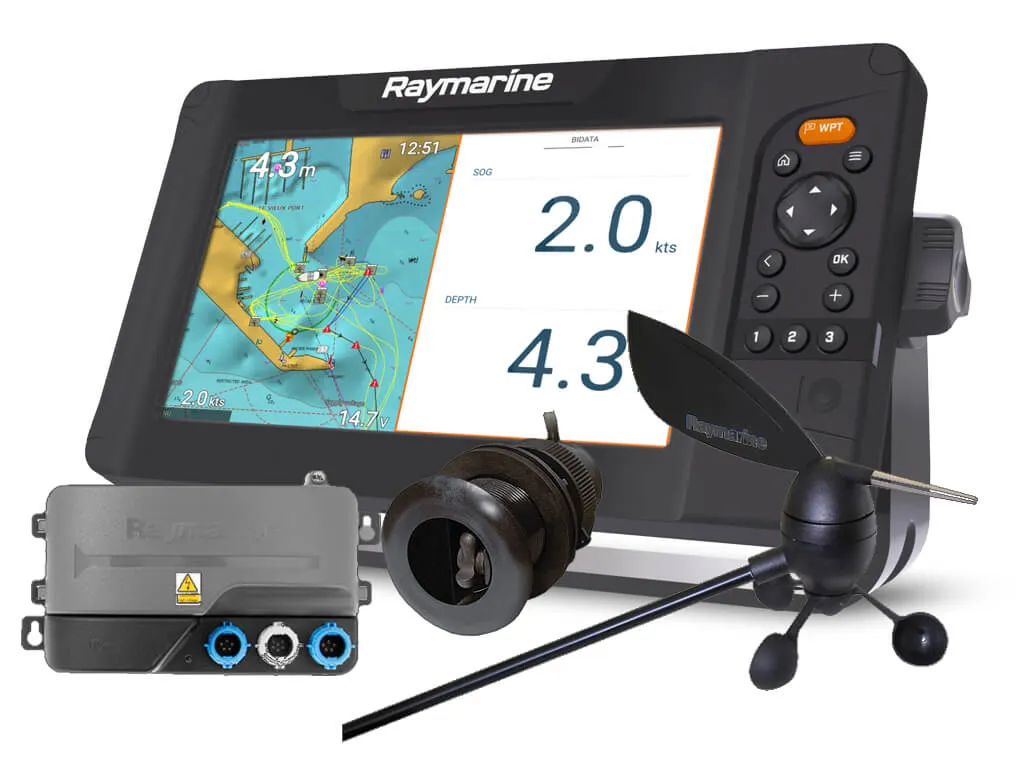

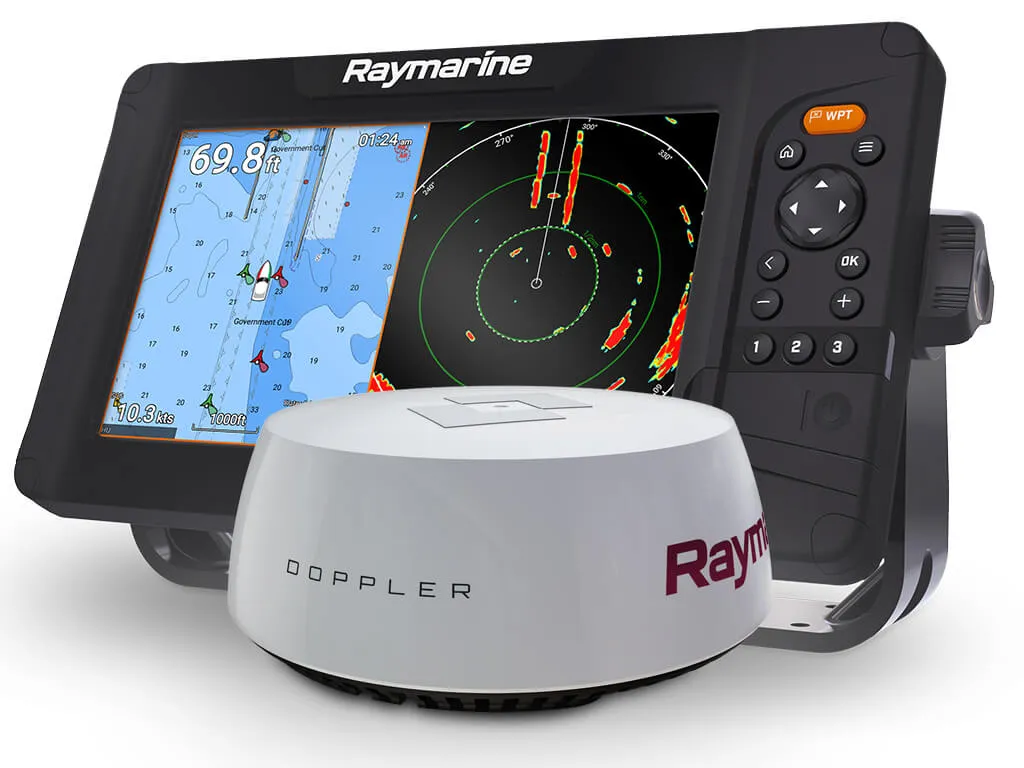

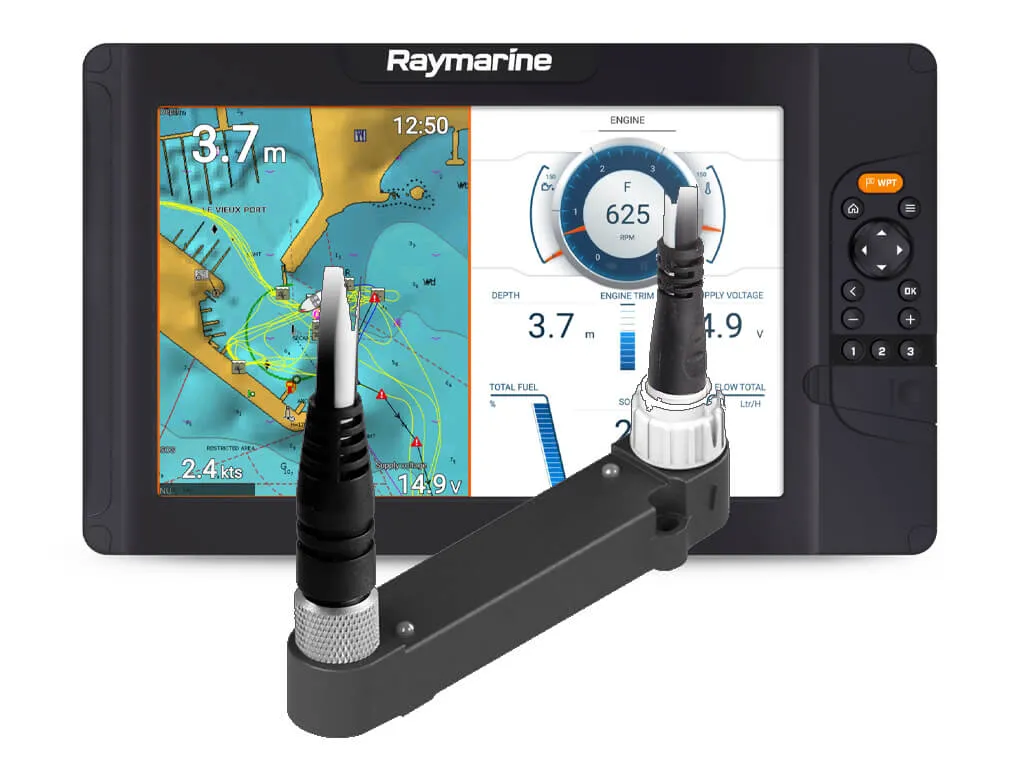

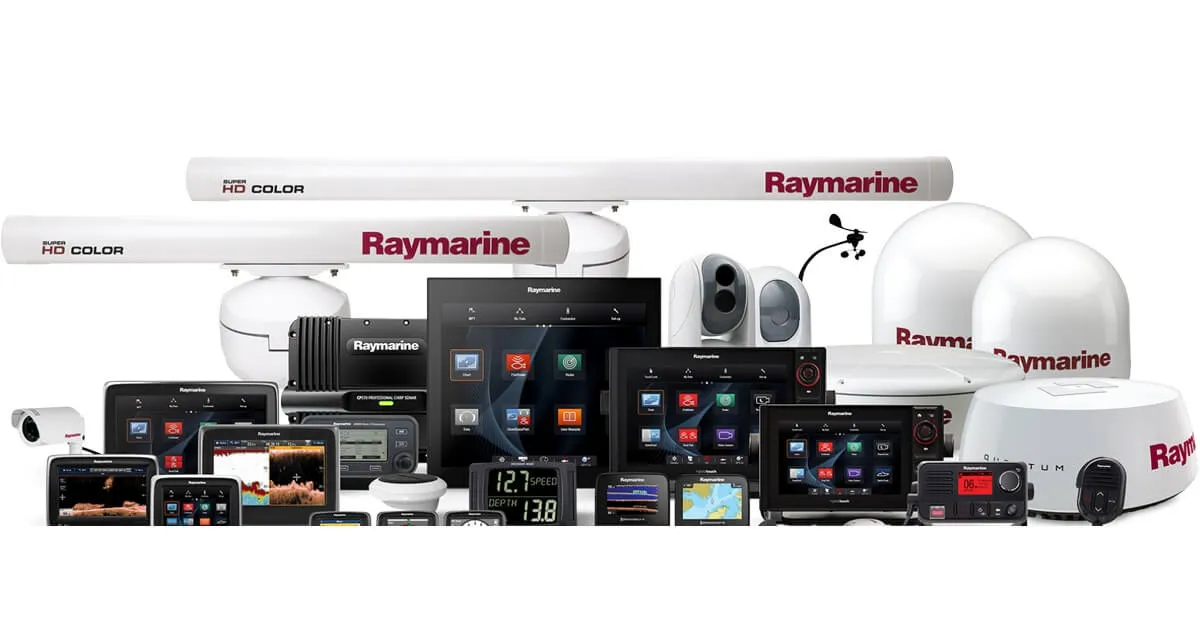

様々な応用性

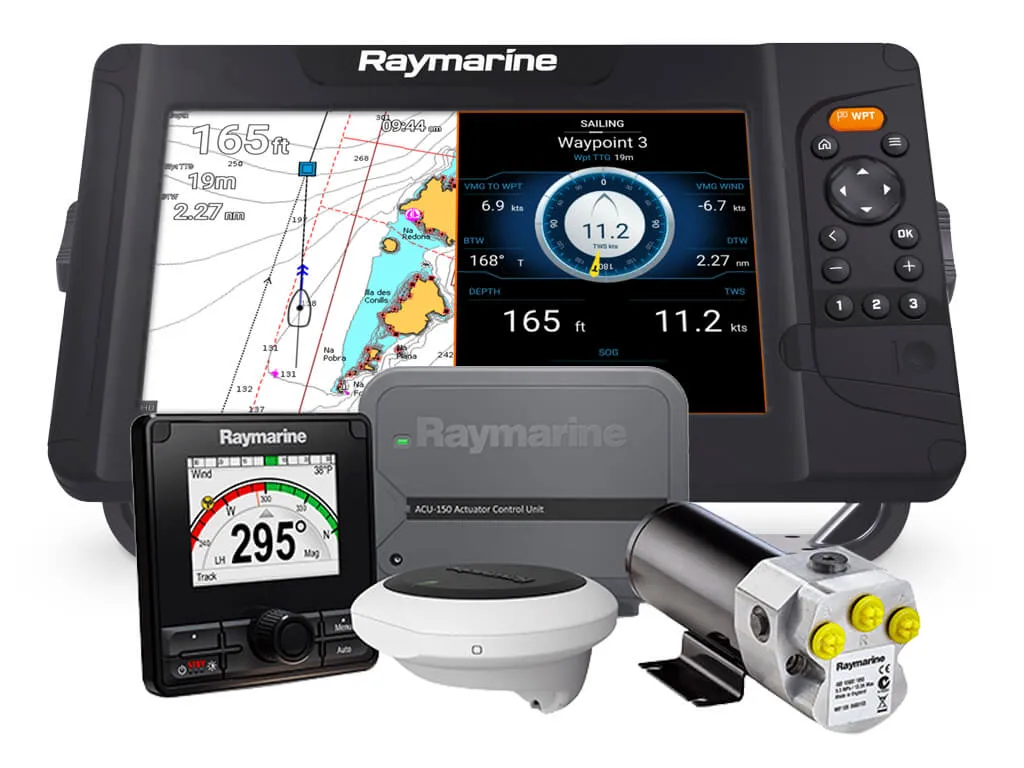

多くの製品と接続可能
ユーザーに合わせて機能を拡張
自分色に製品を染めましょう。
本製品のスペック
Element 12 HV（12インチ）ハイパービジョン内蔵 + CPT-S プラスチック インハル トランスデューサー
品番：E70536 ｜ A80691 ｜ A80559

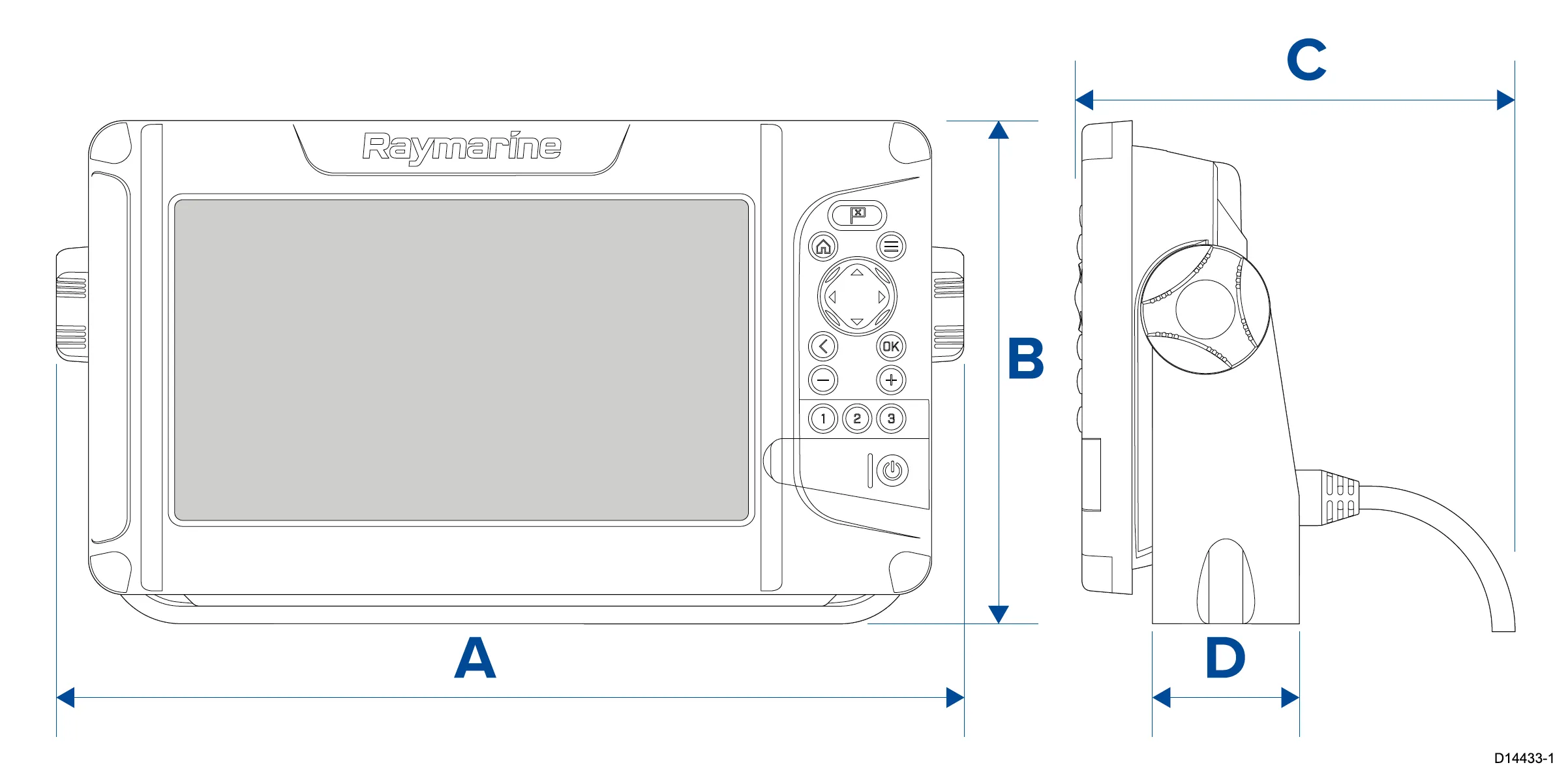

| (mm) | Element 7 | Element 9 | Element 12 |
|---|---|---|---|
| A | 263.85 | 308.40 | 373.40 |
| B | 162.59 | 171.00 | 225.19 |
| C | 149.40 | ||
| D | 60.84 | 50.11 | 55.00 |

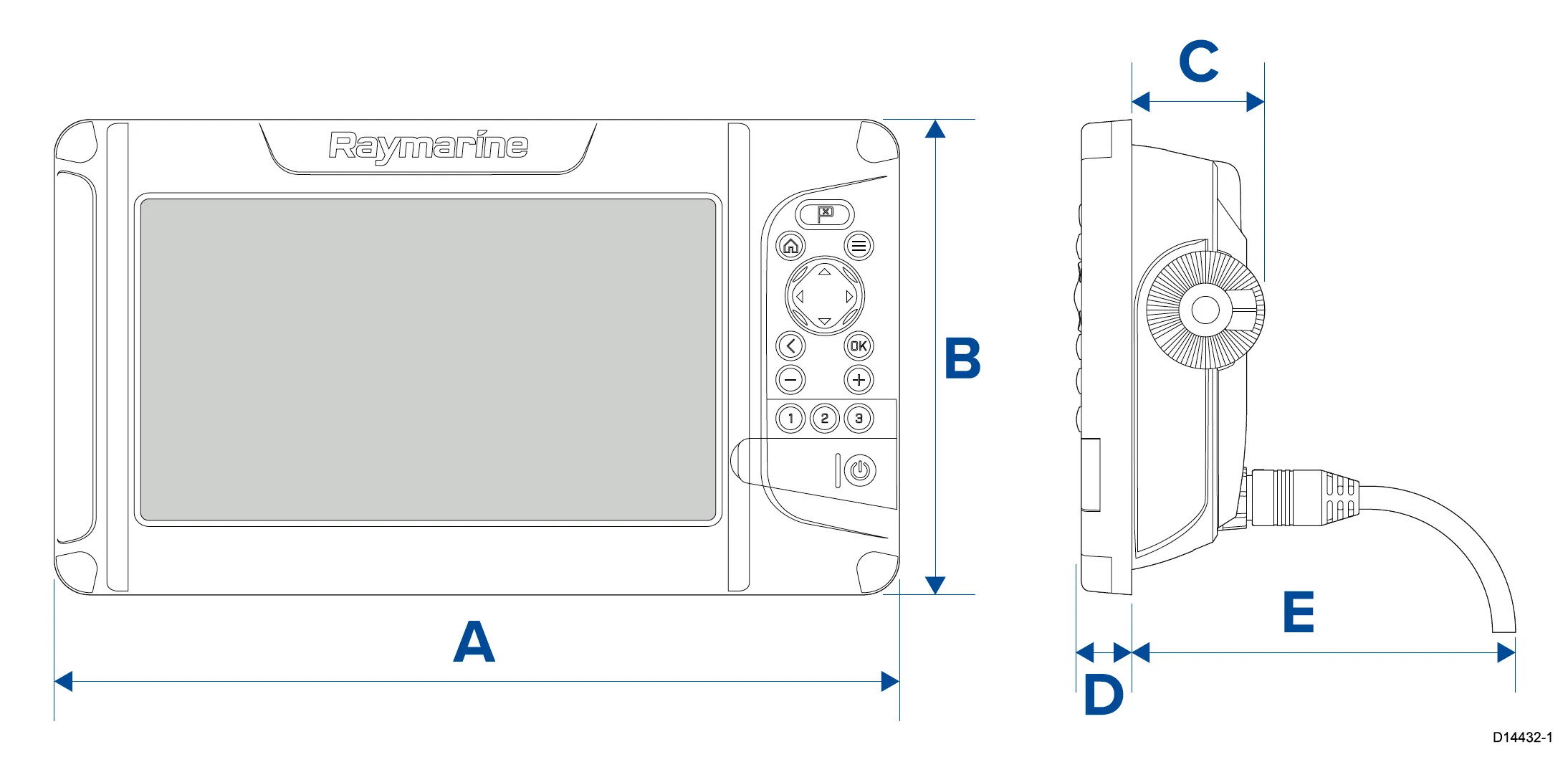

| (mm) | Element 7 | Element 9 | Element 12 |
|---|---|---|---|
| A | 239.60 | 286.50 | 357.20 |
| B | 135.10 | 161.00 | 215.20 |
| C | 45.00 | 46.00 | |
| D | 19.40 | ||
| E | 130.00 | ||

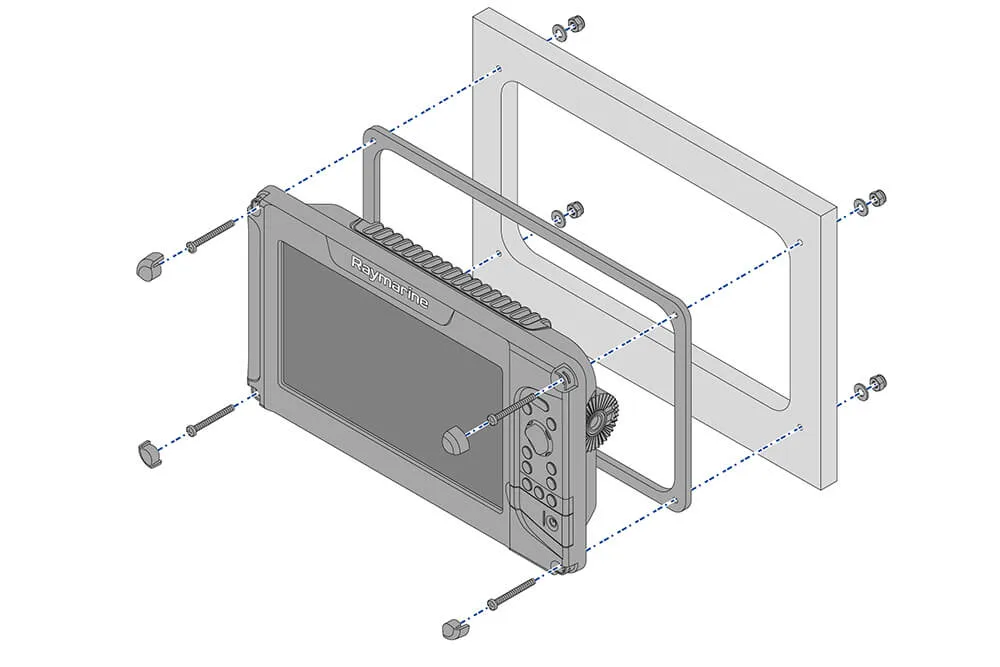

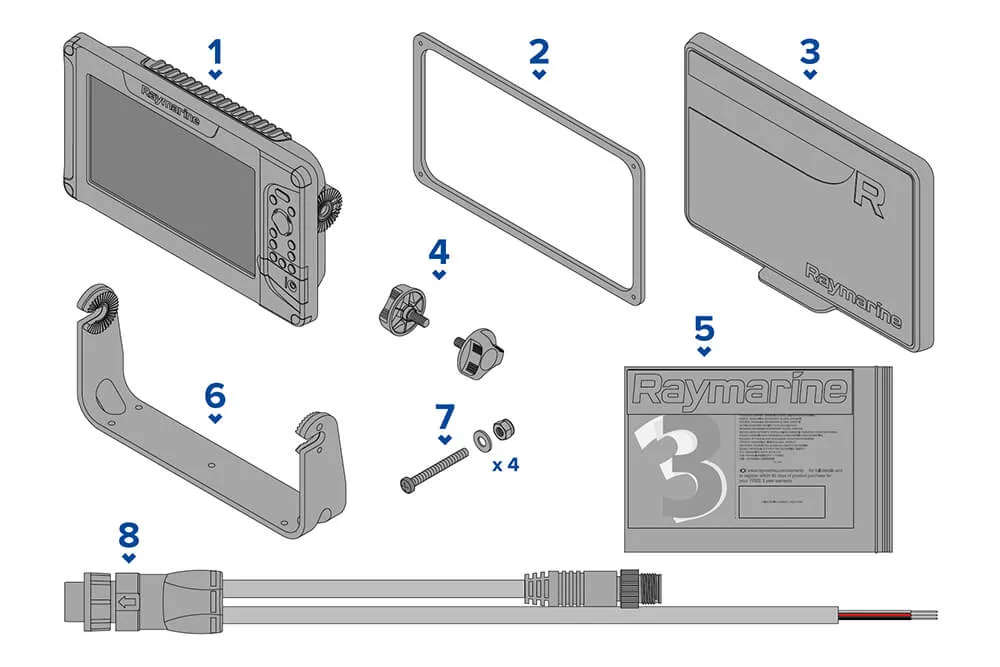

本製品の同梱物
| 同梱内容 | |
|---|---|
| 1 | Element™ ディスプレイ |
| 2 | サーフェイスマウントガスケット |
| 3 | サンカバー |
| 4 | トラニオンノブ（2個） |
| 5 | ドキュメントパック |

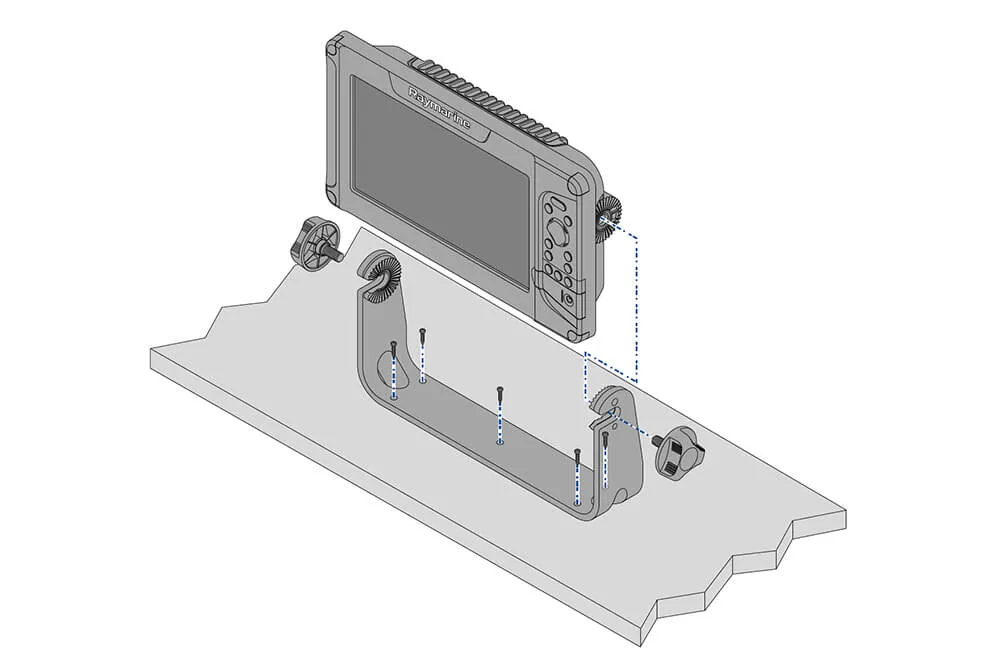

| 6 | トラニオンブラケット |
| 7 | サーフェイスマウントステンレス鋼固定具（4個）（M4 x 40小ネジ、M4フラットワッシャー、M4ロックナット） |
| 8 | 電源/ NMEA 2000ケーブル 1.5 m / NMEA 2000ケーブル 0.5 m |

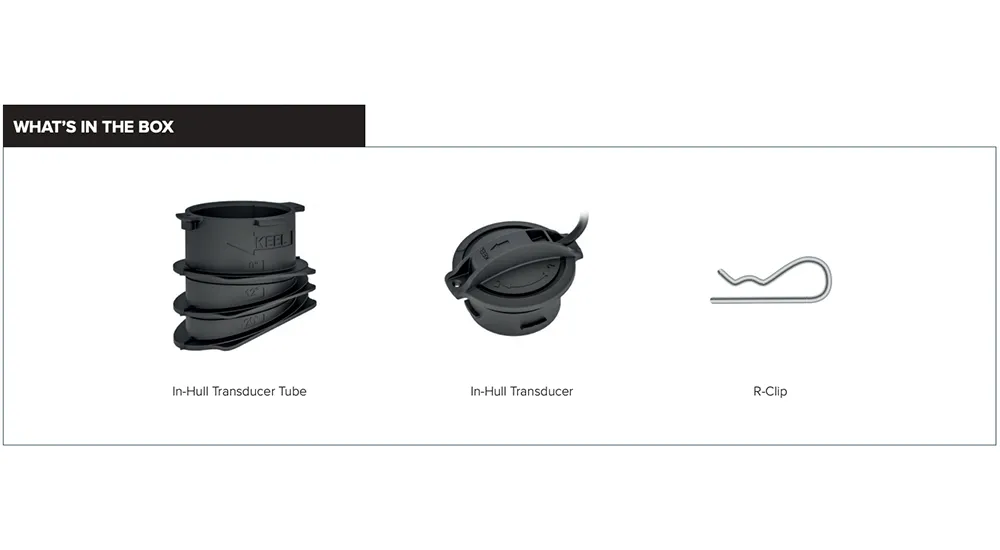

| 同梱内容 | |
|---|---|
| 1 | インハルトランスデューサーチューブ |
| 2 | インハルトランスデューサー |
| 3 | Rクリップ |
本製品のスペック
| 製品名 | ELEMENT 7 HV | ELEMENT 9 HV | ELEMENT 12 HV |
|---|---|---|---|
| ディスプレイサイズ (インチ) | 7.0 | 9.0 | 12.0 |
| ディスプレイ解像度 | 800 x 480 WVGA | 1280 x 800 WXGA | |
| 画面操作 | キーパッド（画面タッチ操作不可） | ||
| 輝度 | マルチタッチ | ||
| 輝度 | 1,500ニット | ||
| 視野角 (度) | 50/60/70/70（上/下/左/右） | 89/89/89/89（上/下/左/右） | |
| ボディ | |||
| 寸法 (mm) | 240 x 135 x 62 | 287 x 161 x 62 | 357 x 215 x 62 |
| 重量 (g) | 1,360 | 2,267 | 2,948 |
| 防水性 | IPx6およびIPx7 | ||
| 使用温度範囲 (℃) | -25 〜 +55 | ||
| 保存温度範囲 (℃) | -30 〜 +70 | ||
| 電源 | |||
| 電圧 | 12V DC（8Vから16V DC） | ||
| 消費電力（最大12V DC） | 15ワット | 20ワット | 25ワット |
| センサー | |||
| GNSS / GPS | ビルトインGNSSレシーバー：GPS / GLONASS | ||
| ソナータイプ（内蔵） | ビルトインCHIRPソナー、DownVision（標準およびハイパー）、SideVision（標準およびハイパー）、RealVision™3D（標準およびハイパー） | ||
| ソナー接続 | 15ピンHyperVision™タイプコネクタ | ||
| ソナー出力 | ブルーソナー = 100W ダウンビジョン = 700W ハイパーダウンビジョン = 1,000W サイドビジョン = 700W ハイパーサイドビジョン = 1,000W リアルビジョン3D = 700W ハイパーリアルビジョン = 1,000W |
||
| ソナー周波数 | ブルーソナー = 200kHz ダウンビジョン = 350kHz ハイパーダウンビジョン = 1.2MHz サイドビジョン = 350kHz ハイパーサイドビジョン = 1.2MHz リアルビジョン3D = 350kHz ハイパーリアルビジョン = 1.2MHz |
||
| 最大ソナー深度 | ブルーソナー = 274m ダウンビジョン = 183m ハイパーダウンビジョン = 30m サイドビジョン = 91m ハイパーサイドビジョン = 30m リアルビジョン3D = 91m ハイパーリアルビジョン = 30m |
||
| ネットワーキング | |||
| イーサネット | なし | ||
| NMEA0183 | なし | ||
| NMEA2000 | NMEA2000ポート（DeviceNet microC） | ||
| サポートされるNMEA2000ネットワーキング | 入力：NMEA2000互換エンジン（最大2）| NMEA2000互換タンクセンサー（最大4）| 方位センサー（海図安定化用） 出力：GPS（VHF遭難およびDSC用） |
||
| SeaTalkng | A06045 DeviceNetメス（F）アダプターケーブルが必要-400mm | ||
| USB | なし | ||
| Wi-Fi | WiFi-802.11 b / g / n | ||
| ブルートゥース | Bluetooth 4.0 +低エネルギー+電力クラス1.5 | ||
| その他 | |||
| 地図作成 | Raymarine LightHouse NC2、Navionics、C-MAP Essentials、C-MAP 4D MAX +、およびRaymarineチャートストアにリストされているすべてのチャートと互換性があります。 | ||
| 潮流 | LightHouse LNC2、NavionicsまたはC-MAPが必要 | ||
| ウェイポイント/ルート/トラック | 5,000 wpts / 200 wptグループ/ 50 rts-250 wpt max / 15トラック-10,000 max trk pts | ||
| 内部メモリ | 8GBソリッドステート | ||
| 外部メモリ | 1 x microSDスロット-microSDHC最大32GB NTFSまたはFAT32フォーマット/ microSDXC最大2TB NTFSまたはFAT32フォーマット（exFATのmicroSDネイティブフォーマットはNTFSまたはFAT32に再フォーマットする必要があります） | ||
