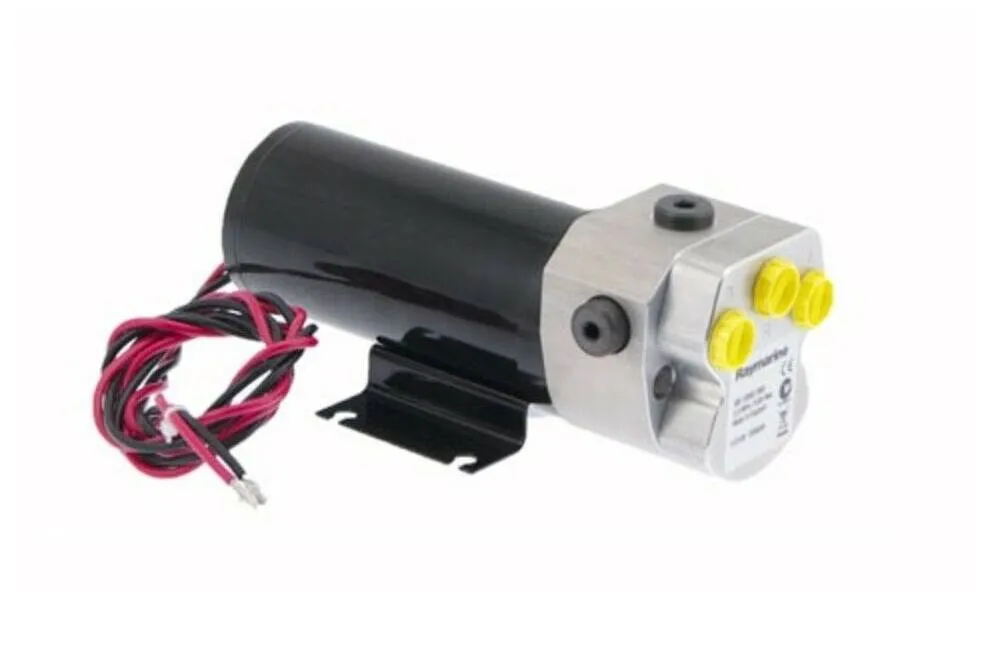

RAYパイロット TYPE 2 24V油圧ポンプ
品番：M81123
※どれを選んで良いか分からない方も問い合わせください。
¥ 208,300 (税抜)
製品情報:
RAYパイロット TYPE 2 24V油圧ポンプ
RAYパイロット TYPE 2 24V油圧ポンプ
油圧ポンプに取り付けるドライブです。
コントロールヘッド(p70)の情報を素早く感知し、動かします。
シリンダーラム容量が230cc–350ccのボートに最適です。
|
|
|
|
|
|
| ドライブタイプ | |||||
| ドライブタイプ | タイプ 0.5 (12V) | タイプ 1 (12V or 24V) | タイプ 2 (12V or 24V) | タイプ 3 (12V or 24V) | コンスタントランニング 油圧ポンプ (12V or 24V) |
| 品番 | 12V: E12139 | 12V: M81120 24V: M81119 | 12V: M81121 24V: M81123 | 12V: M81122 24V: M81124 | 12V: E12171 24V: E12172 |
| 対応排水量 | ボートに搭載のシリンダーラム容量（cc）に適合するポンプをお選び下さい。※ボートの排水量からはポンプサイズは分かりません | ||||
| シリンダーラム容量 | 50cc-110cc (3.1in3–6.7in3) |
80cc – 230cc (4.9in3–14in3) |
230cc – 350cc (14in3–21in3) |
350cc – 500cc (21in3–30.5in3) |
500cc - 1200cc (30.5in3 - 73in3) |
| 最大ストール圧（１２V時） | 50bar (750psi) | 100bar (1450psi) | 80bar (1160psi) | 57 bar (827psi) | |
| ピークフローレート | 1000cc/分 (67in3/分) | 2000cc/分 (122in3/分) | 2900cc/分 (175in3/分) | 4500cc/分 (274.6in3 / 分) | |
| 対応可能のACUタイプ | ACU-100 | ACU-150 (12v) ACU-200 |
ACU-400 | ACU-300 | |

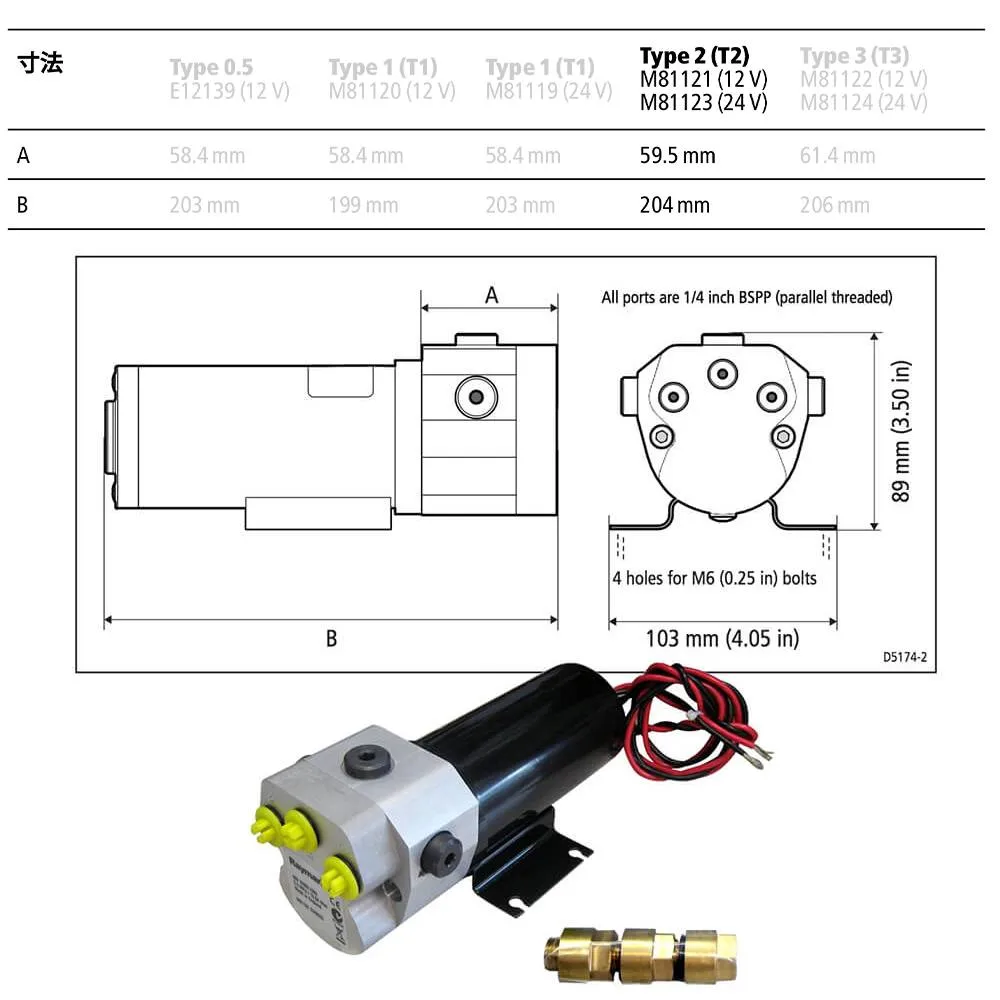

| 仕様 | |
|---|---|
| ドライブタイプ | タイプ 2 (12V or 24V) |
| 部品番号 | 12V: M81121 24V: M81123 |
| 船舶の変位 | ここでは適用されません。駆動ユニットはステアリングシステムのラム容量に適合する |
| ラム容量 | 230cc – 350cc（14in3-21in3） |
| 12Vでの最大ストール圧力 | 100bar (1450psi) |
| ピーク流量（無負荷） | 2000cc/分 (122in3/分) |
| 使用できるACU | ACU-400 |
| 説明書 | ▶ RAYパイロット TYPE 2 24V油圧ポンプ 日本語マニュアル.pdf |

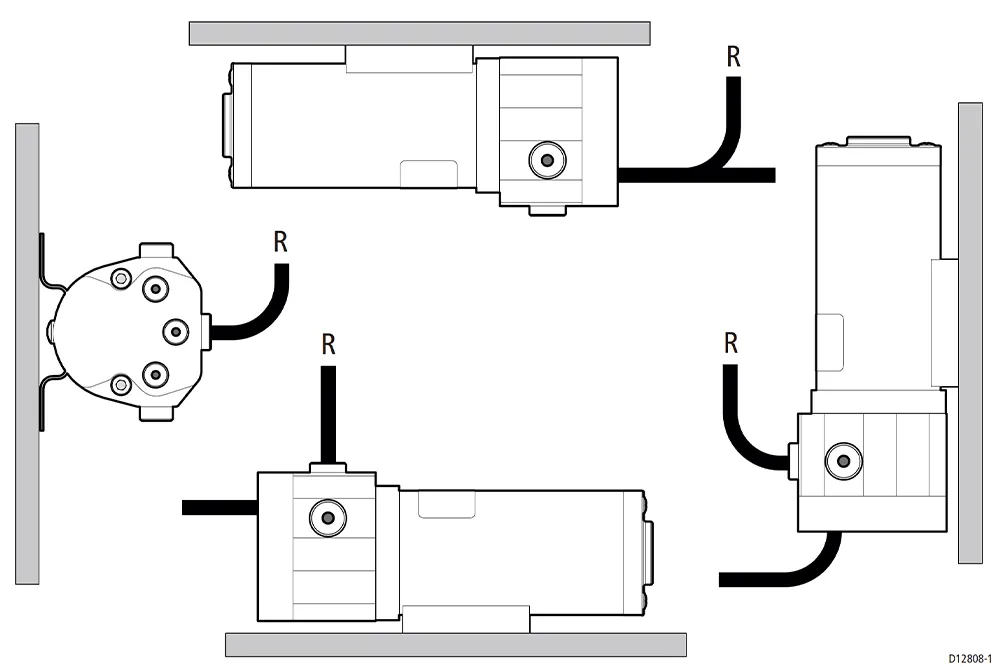

取付例
RAYパイロット TYPE 2 24V油圧ポンプ

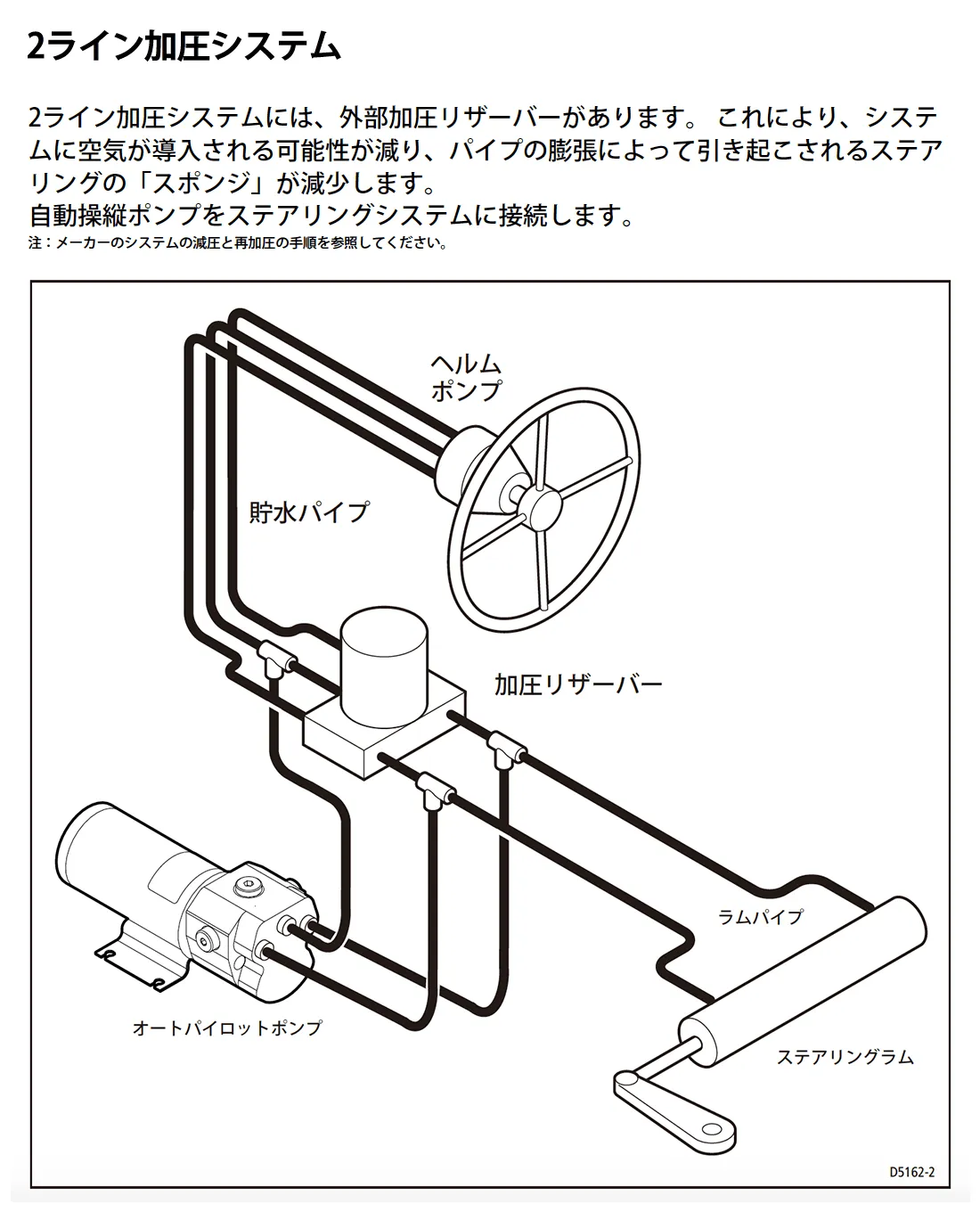

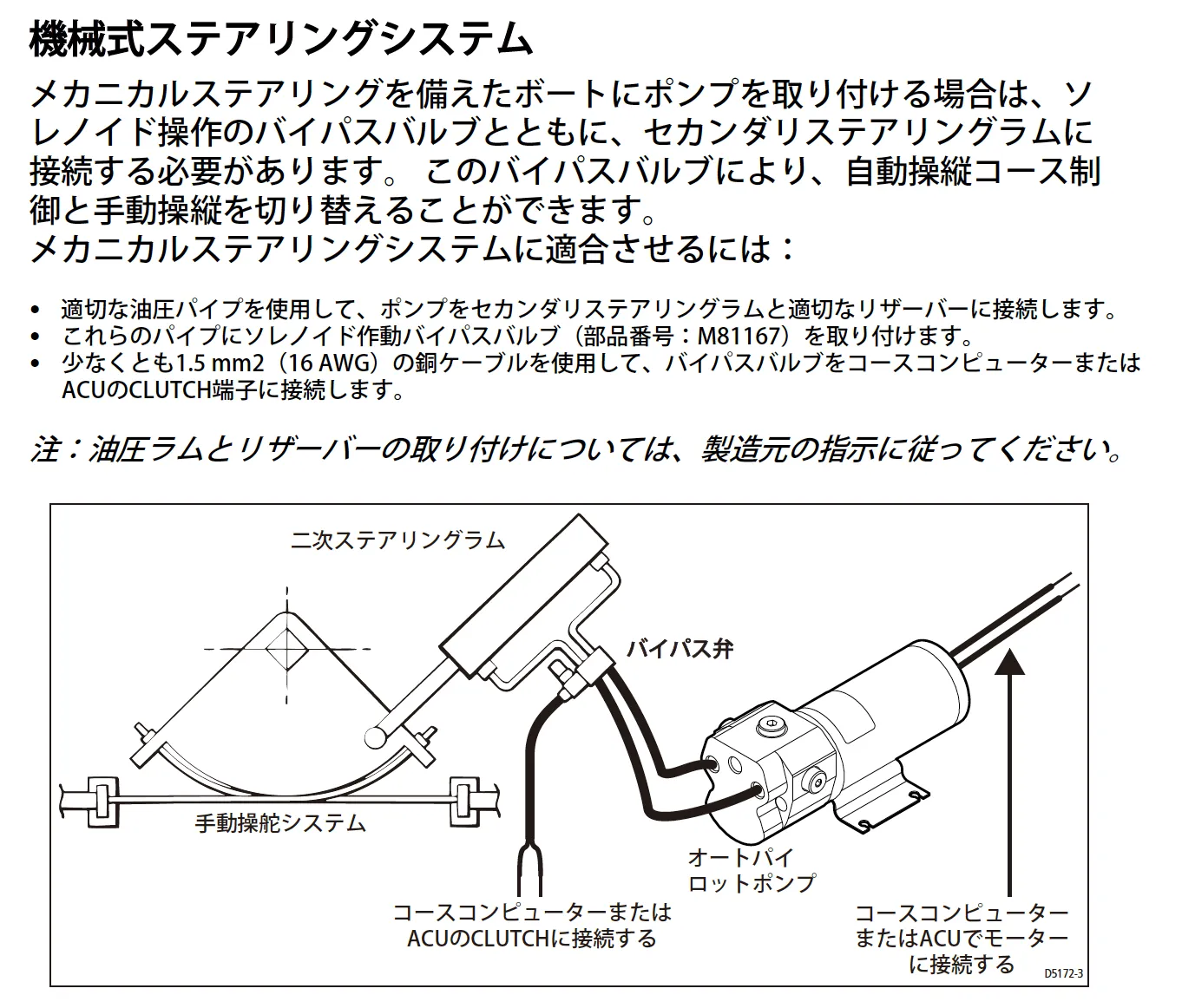

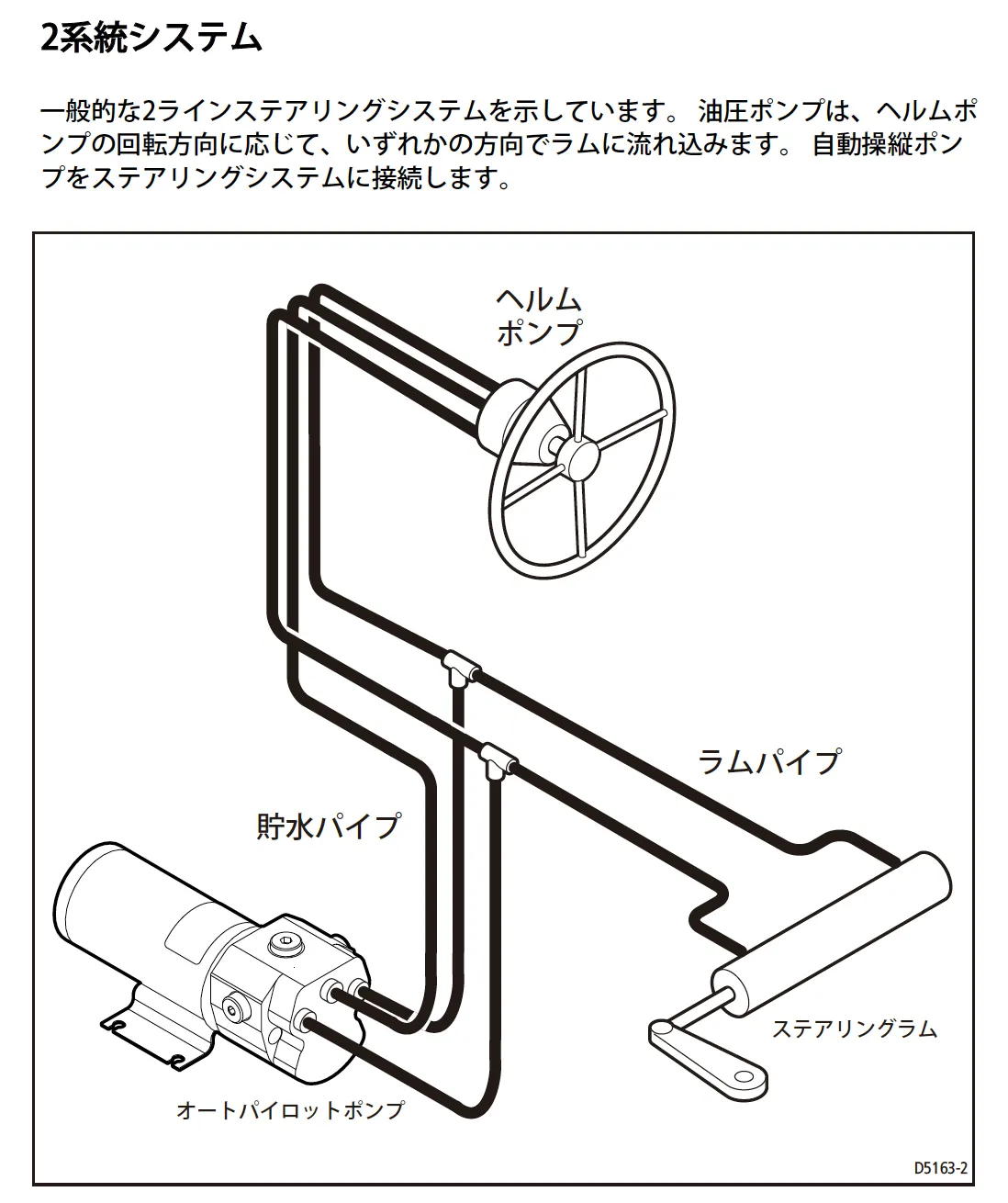

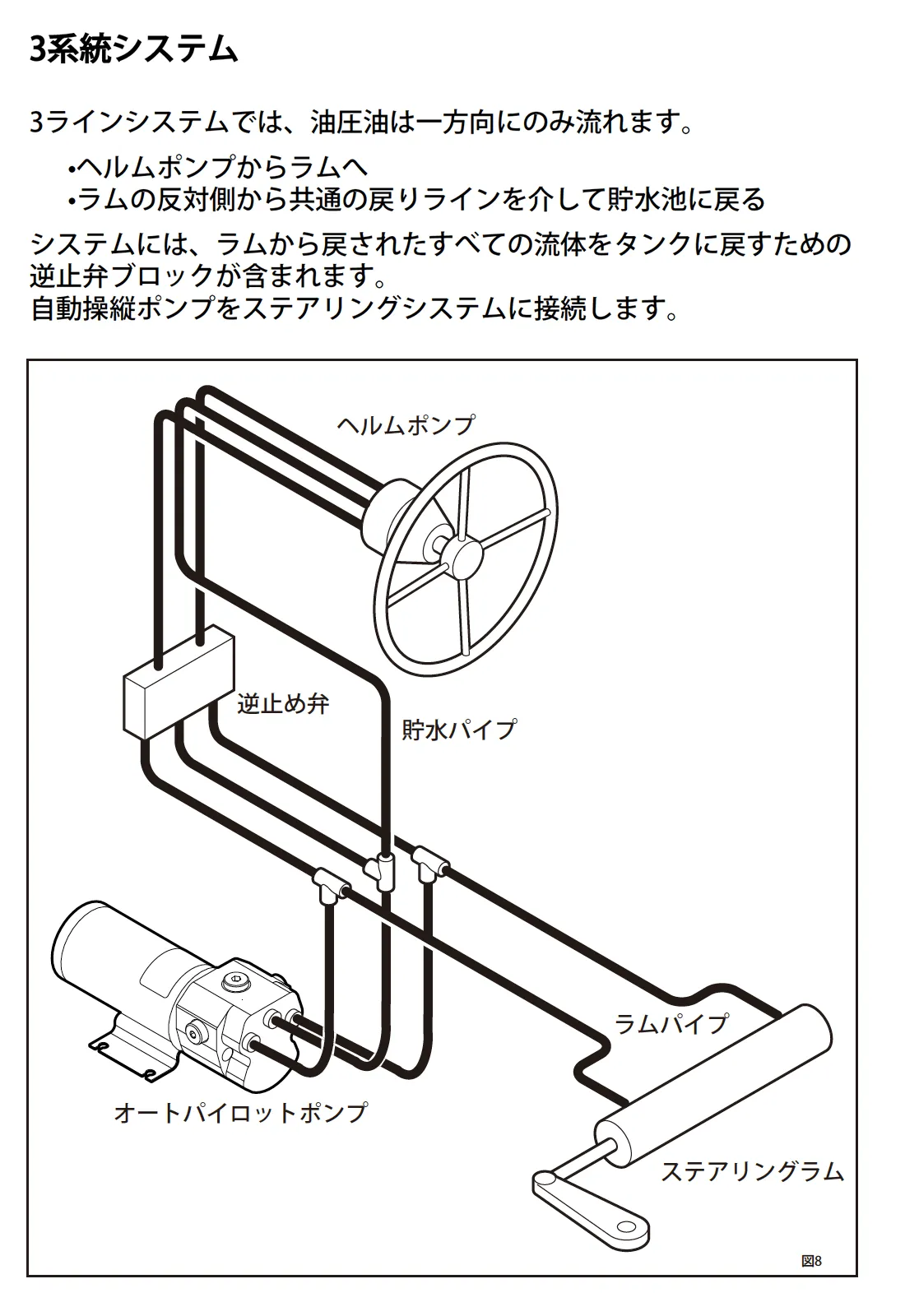

下記の2ラインシステム/2ライン加圧システム/3ラインシステムのいずれかで使用します。
本製品の同梱物
本製品の同梱物
| 同梱物 | |
|---|---|
| PRポンプ1/4 NPTFポートアダプターキット | 1 |
| PR + 10 24r（24V 100W 0.52cc / revポンプ | 1 |
