取付方法
ティラー ブラケット 127mm
2つのブラケット取付穴をマークします。
「直径6 mm(1/4インチ)」の穴をマークした位置に開けます。
2つの直径6 mm(1/4インチ)のボルト、ナット、ワッシャーを使用して、ティラーブラケットを取り付けます。
2液エポキシ接着剤で固定ボルトを接着します。
エポキシが完全に硬化したら、ナットを完全に締めます。
ティラーピンをブラケットに取り付けます。

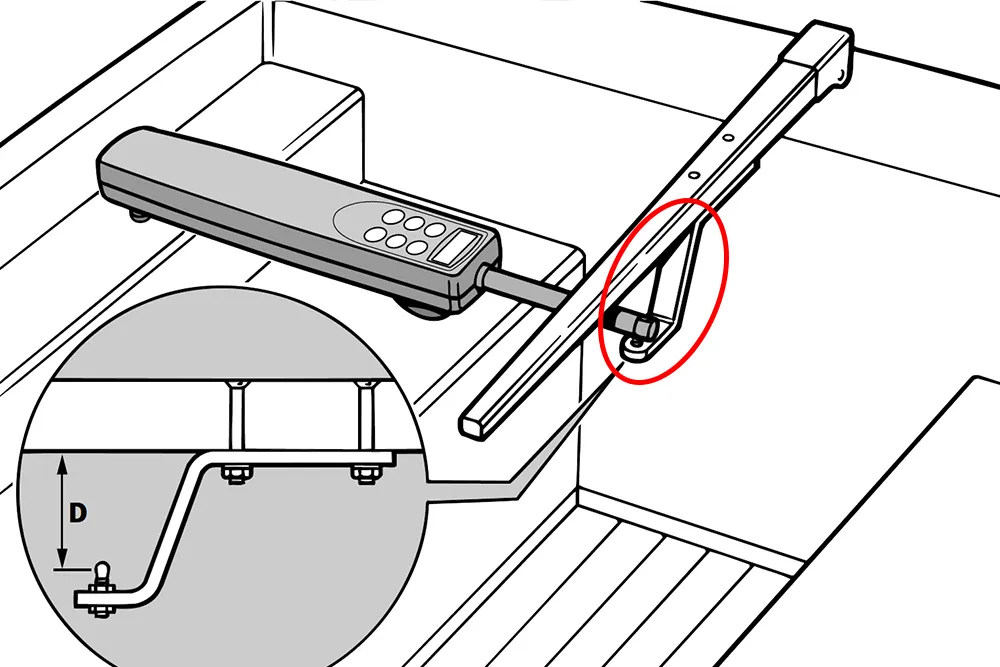

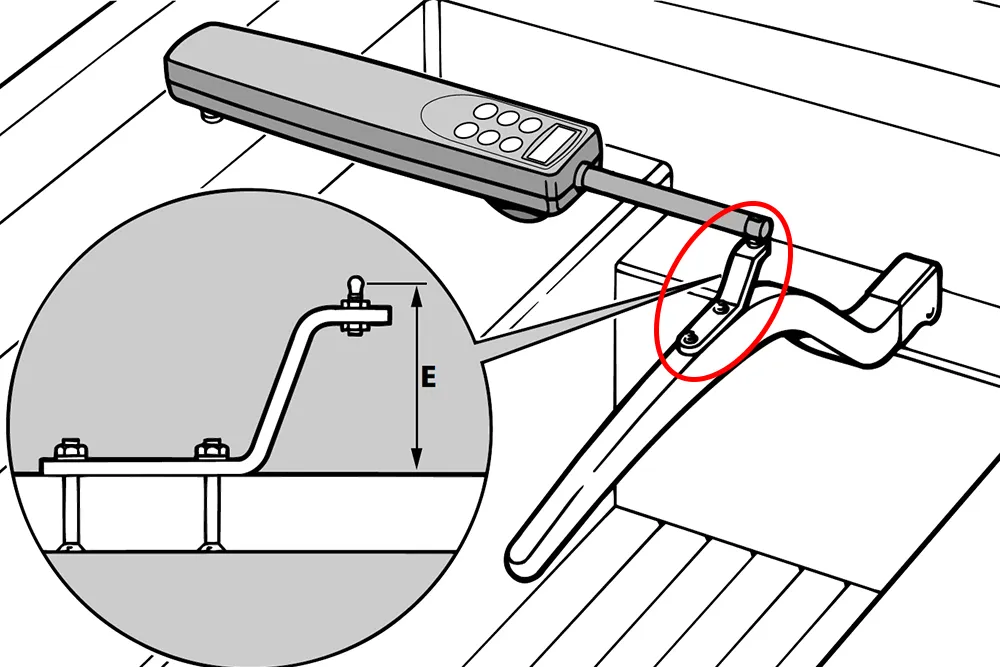

D:ティラー下のプッシュロッド | E:ティラー上のプッシュロッド | 品番 |
---|---|---|
25 mm | 51 mm | D009 |
51 mm | 76 mm | D010 |
76 mm | 102 mm | D011 |
102 mm | 127 mm | D159 |
127 mm | 152 mm | D160 |
本製品の同梱物
本製品の同梱物
同梱物 | |
---|---|

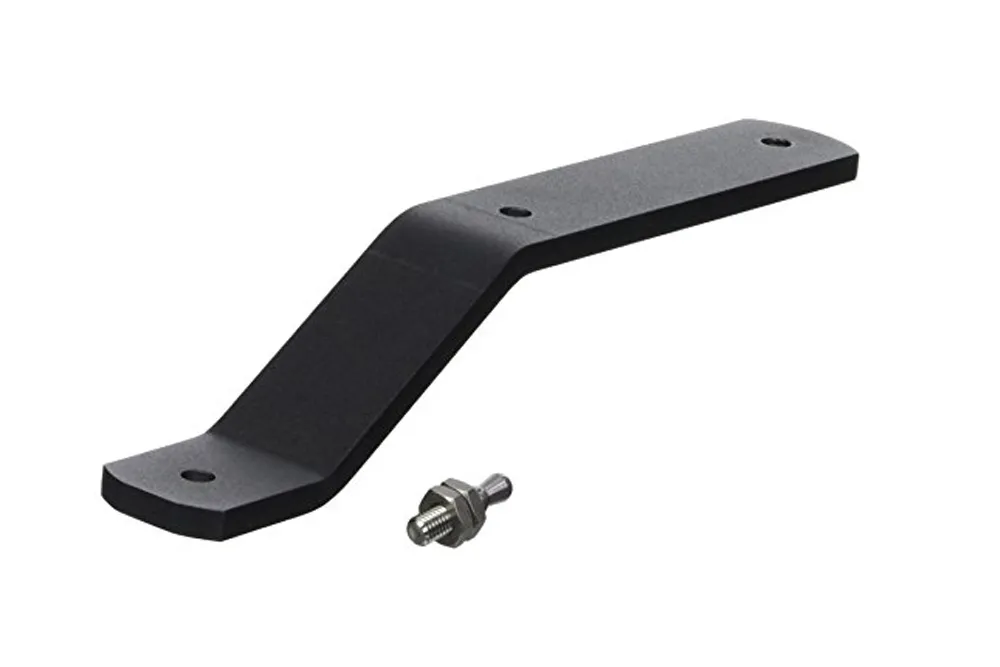

ティラー ブラケット 127mm | 1 |
1/4 "BSF薄型ナット | 2 |
スレッドボールピン | 1 |
