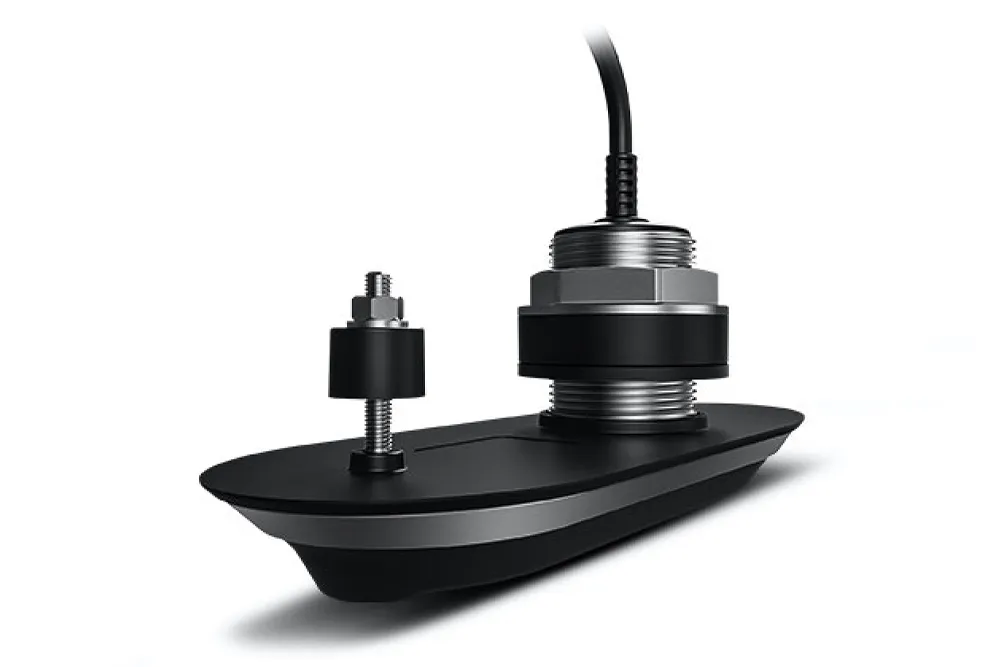

RV-420 ステンレス スルハル トランスデューサー
品番：T70451
※どれを選んで良いか分からない方も問い合わせください。
¥ 394,700 (税抜)
製品情報:
製品説明
RV-420 ステンレス スルハル トランスデューサー
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
| REALVISION 3D トランスデューサー スペック一覧 | ||||||||||
| 製品名 | RV-100 | RV-200 | RV-300 | RV-400 | RV-212 | RV-220 | RV-312 | RV-320 | RV-412 | RV-420 |
| 品番 | A80464 | A80465 | A80470 | A80615 | T70318 | T70319 | T70320 | T70321 | T70450 | T70451 |
| 設置方法 | トランサムマウント | スルハル | ||||||||
| 材質 | プラスチック | ブロンズ | プラスチック | ステンレス | ブロンズ | ブロンズ | プラスチック | プラスチック | ステンレス | ステンレス |
| 電力 (RMS) | - | |||||||||
| 最大深度 (Ft) | 3D: 300 | DownVision: 600 | ポート: 300 | スターボード: 300 | コニカル: 900 | |||||||||
| 出力(W) | 600 | |||||||||
| 周波数 (KHz) | リアルビジョン & ダウンビジョン & サイドビジョン：320-380 | ブルーソナー：170-230 | |||||||||
| ビーム幅 (L/H) | 3D: 180° | ダウン: 60° | コニカル: 25° | |||||||||
| データ | 深さ / 温度 | |||||||||
| 設置可能の船体材料 | グラスファイバー | ウッド | メタル | グラスファイバー | ウッド | グラスファイバー | メタル | グラスファイバー | ウッド | メタル | グラスファイバー | ウッド | グラスファイバー | ウッド | グラスファイバー | メタル | グラスファイバー | メタル | グラスファイバー | ウッド | メタル | グラスファイバー | ウッド | メタル |
| ケーブル長(ft/m) | 26 / 8 | 26 / 8 | 26 / 8 | 26 / 8 | 33 / 10 | 33 / 10 | 33 / 10 | 33 / 10 | 33 / 10 | 33 / 10 |
| 設置できるデッドライズ/トランサム角度 | 0-90° | 0-5° | 0-5° | 0-5° | 5-15° | 15-25° | 5-15° | 15-25° | 5-15° | 15-25° |
ソナーテクノロジーの違い
RV-420 ステンレス スルハル トランスデューサー
従来のソナー
従来のソナーは、単一周波でソナーの音波を送ります。ソナーが動作する時間を測定することによって、音波エコーが反響物に当たりトランスデューサに戻って目標深度を感知します。
CHIRPソナー
CHIRPソナーは複数のターゲットを区別できる周波数「CHIRP」信号を使用します。これにより、従来のソナーを使用する場合に表示される大きなターゲットだけでなく、複数のターゲットをより細かく表示することができます。CHIRPのメリットとしては、標的分解能の改善、ベイトボールやサーモクリーンによる検出、検出感度などがあります。
CHIRPの種類
RV-420 ステンレス スルハル トランスデューサー
CHIRPソナー：円錐形ビームを生成
ソナーはさまざまな速度で効果的です。より深い水域では、CHIRP帯域幅は自動的に最適化され、ボトムロックを向上させ、より広い水柱内の動く物体（例えば魚）を検出します。
DownVision™：広角のサイド・バイ・サイド・ビームと、前方から後方の薄いビームを生成
DownVision™は低い船速で有効です。より深い水域では、CHIRP帯域幅は自動的に最適化され、ボトムロックを向上させ、より広い水柱内の動く物体（例えば魚）を検出。 幅の広い細いビームは明確なターゲットリターンをもたらします。 CHIRP処理とより高い動作周波数の使用は、より詳細な画像を提供し、魚が存在する可能性があるボトム構造を識別しやすくします。
SideVision™：2つの広角のサイド・ツー・サイドビームを生成
SideVision™は、低い船速で有効です。幅の広く明確なターゲットリターンを生み出します。あなたの船が進むにつれて、あなたの船の両側に海底のイメージを提供。 CHIRP処理と高い動作周波数の使用は詳細な画像を提供し、魚が存在する可能性のある底の構造を識別。ビームがより長い範囲で底部と作る狭い角度は、底部から突き出た構造の影を明らかにすることができる。
CHIRP RealVision™3D：全てのビームを生成
CHIRP RealVision™3Dトランスデューサは、CHIRP DownVision™ / CHIRP SideVision™ / 高周波CHIRP Sonar / RealVision™3Dを使用して、実物のような3Dソナー画像を提供。RealVision™3Dは、下の地形、残骸、および魚の真実で分かりやすいビューを提供します。

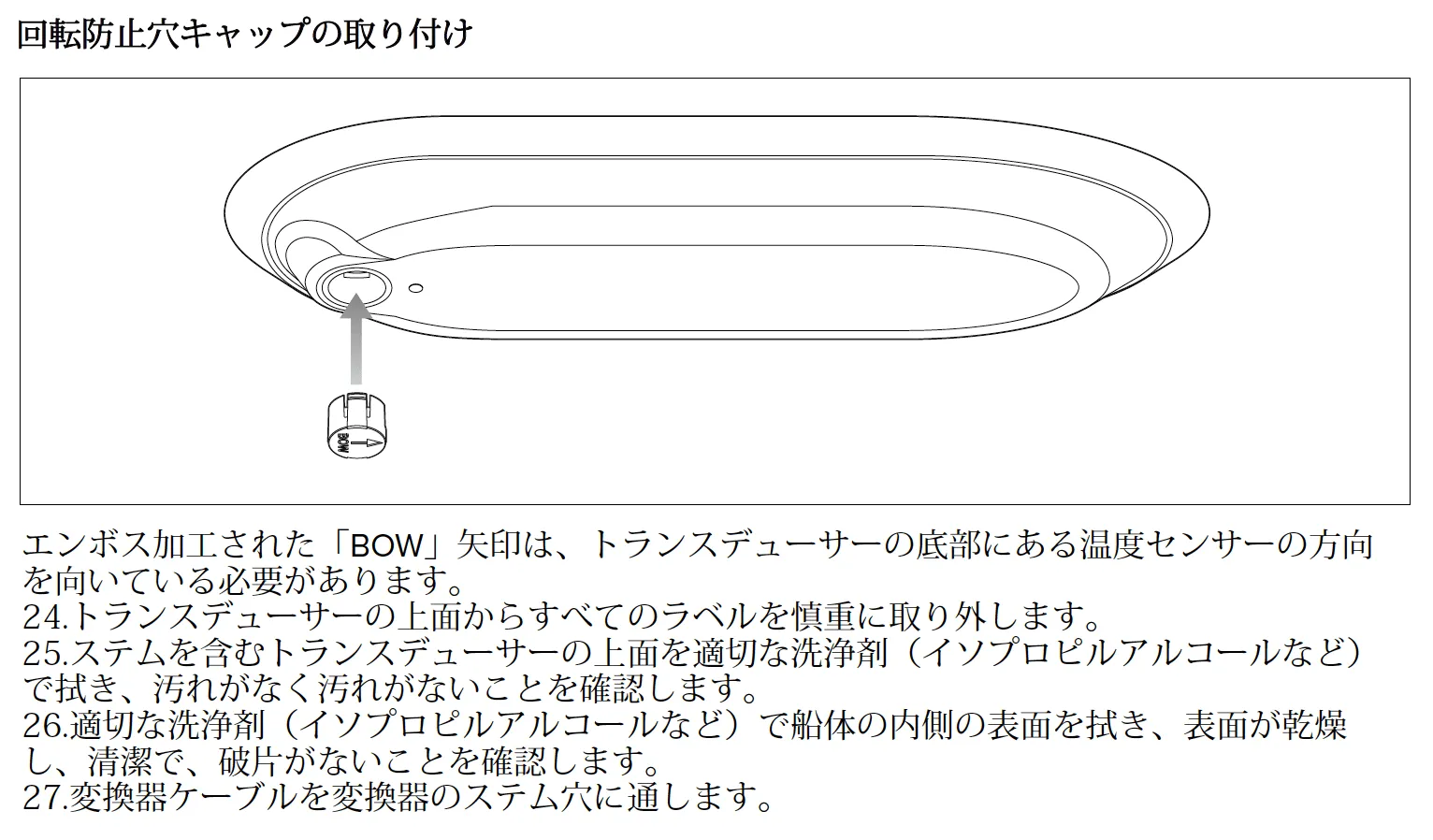

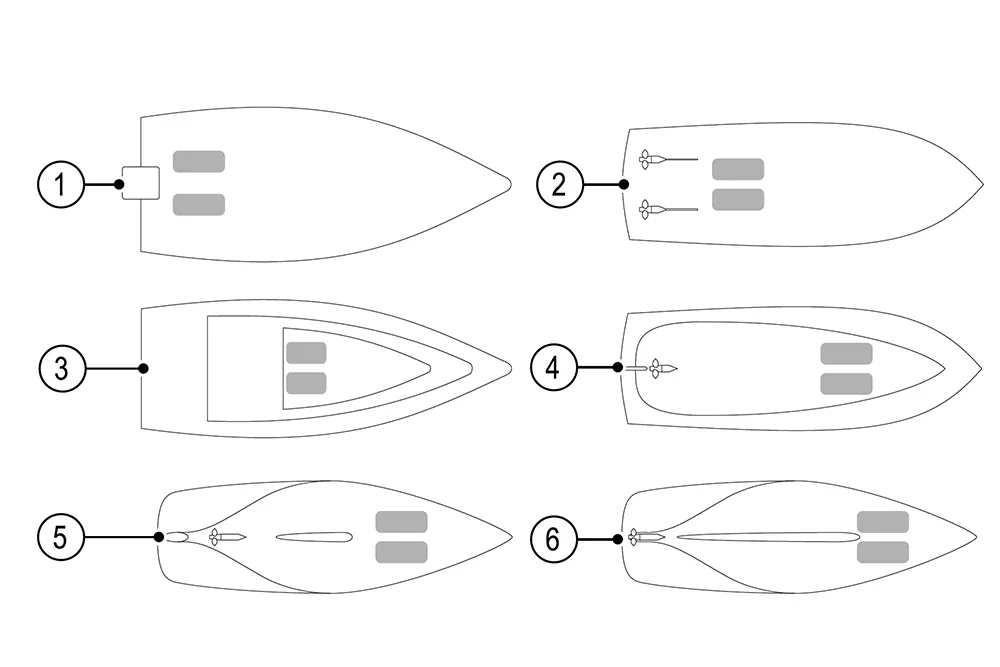

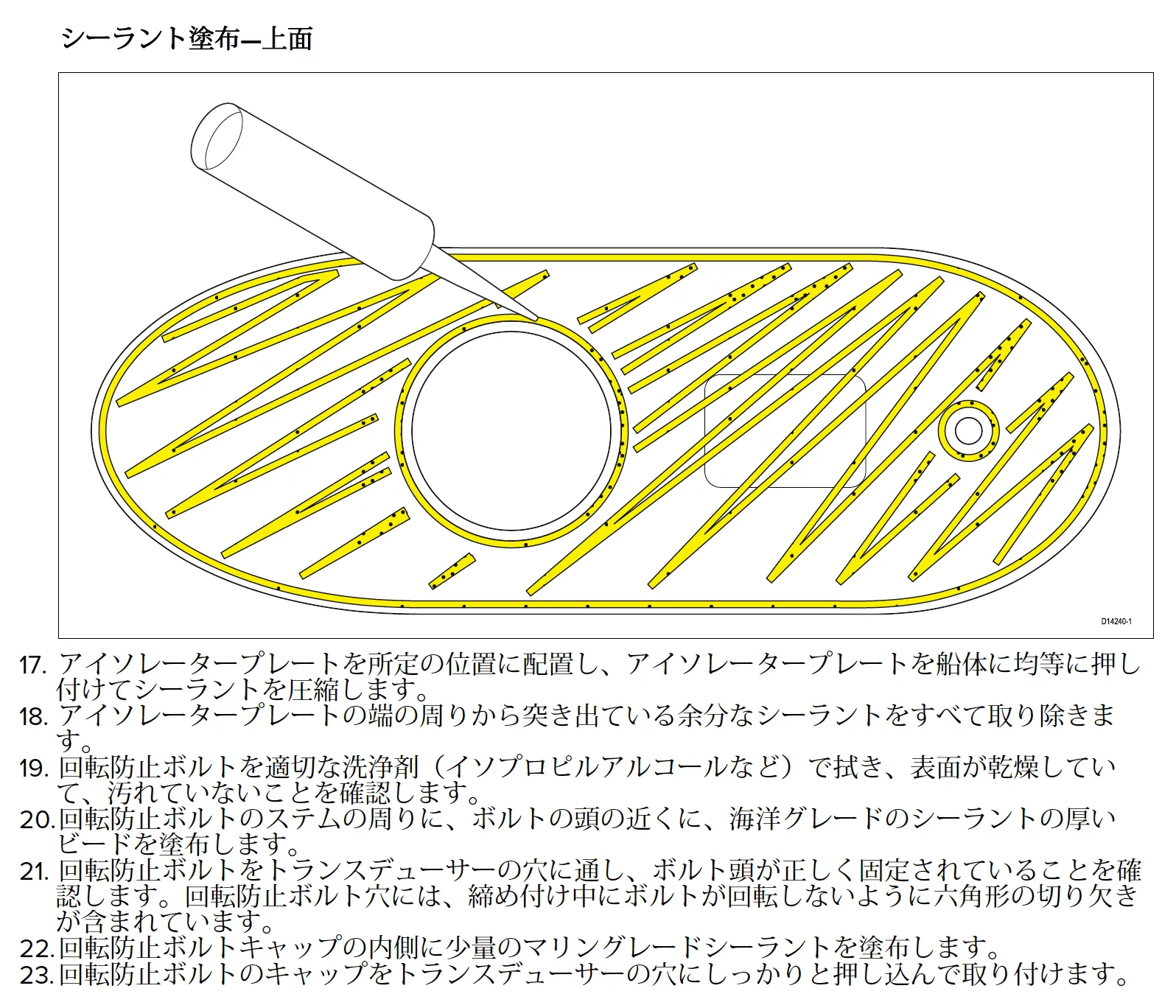

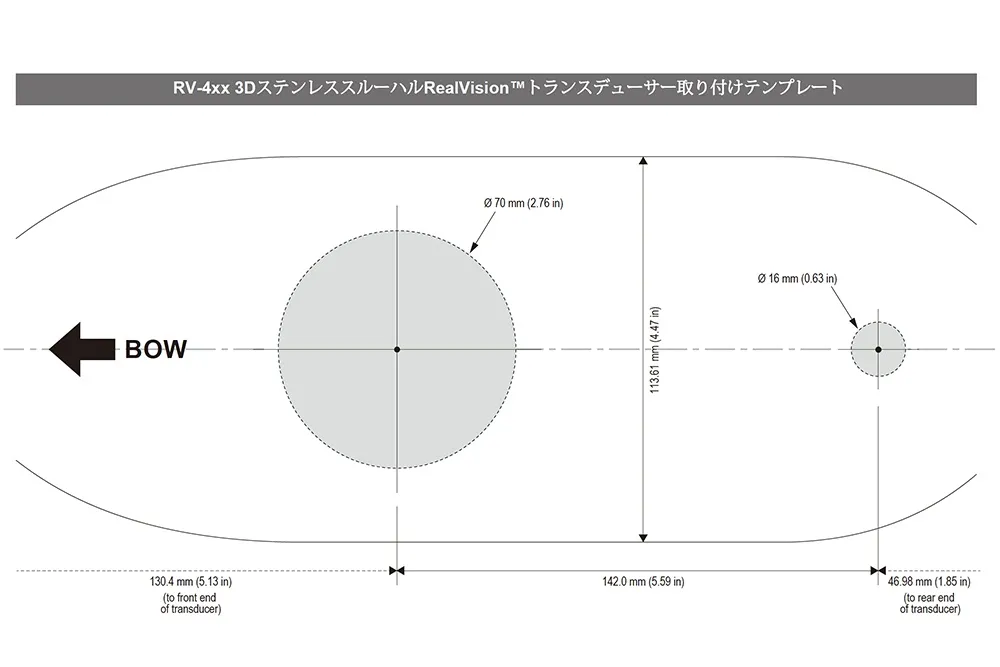

取付方法
RV-420 ステンレス スルハル トランスデューサー
取付は簡単です。
水漏れがないよう、十分に気をつけて下さい。

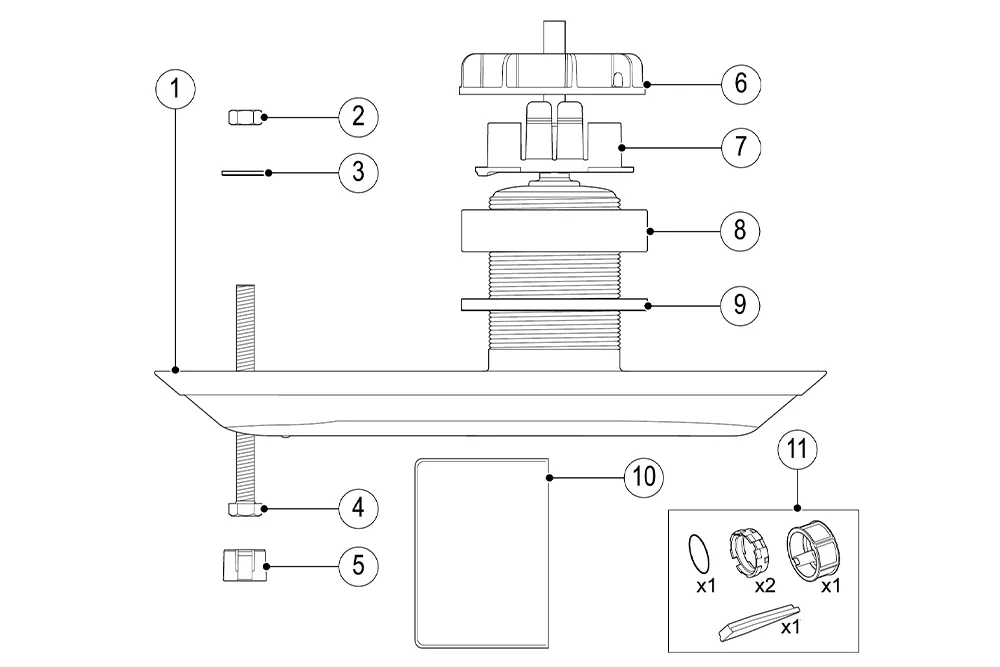

本製品の同梱物
本製品の同梱物
| 同梱物 |
|---|
| RV420P（ポート側）：トランスデューサー（ケーブルを含む）2 m |
| RV420S（スターボード側）：トランスデューサー（ケーブルを含む）2 m |
| 回転防止ナット |
| 小さなワッシャー |
| 回転防止ボルト |
| 回転防止ボルトキャップ |
| ハルナット |
| ケーブルプロテクター |
| スペーサー |
| ゴムワッシャー |
| ドキュメントパック |
| ロックカラーキット（トランスデューサーケーブルコネクター用） |
| トランスデューサのスプリットペアを接続するための「Yケーブル」アダプタ 0.3 m |
| 延長ケーブル8 m（26.2フィート）：スプリットペアトランスデューサー |
