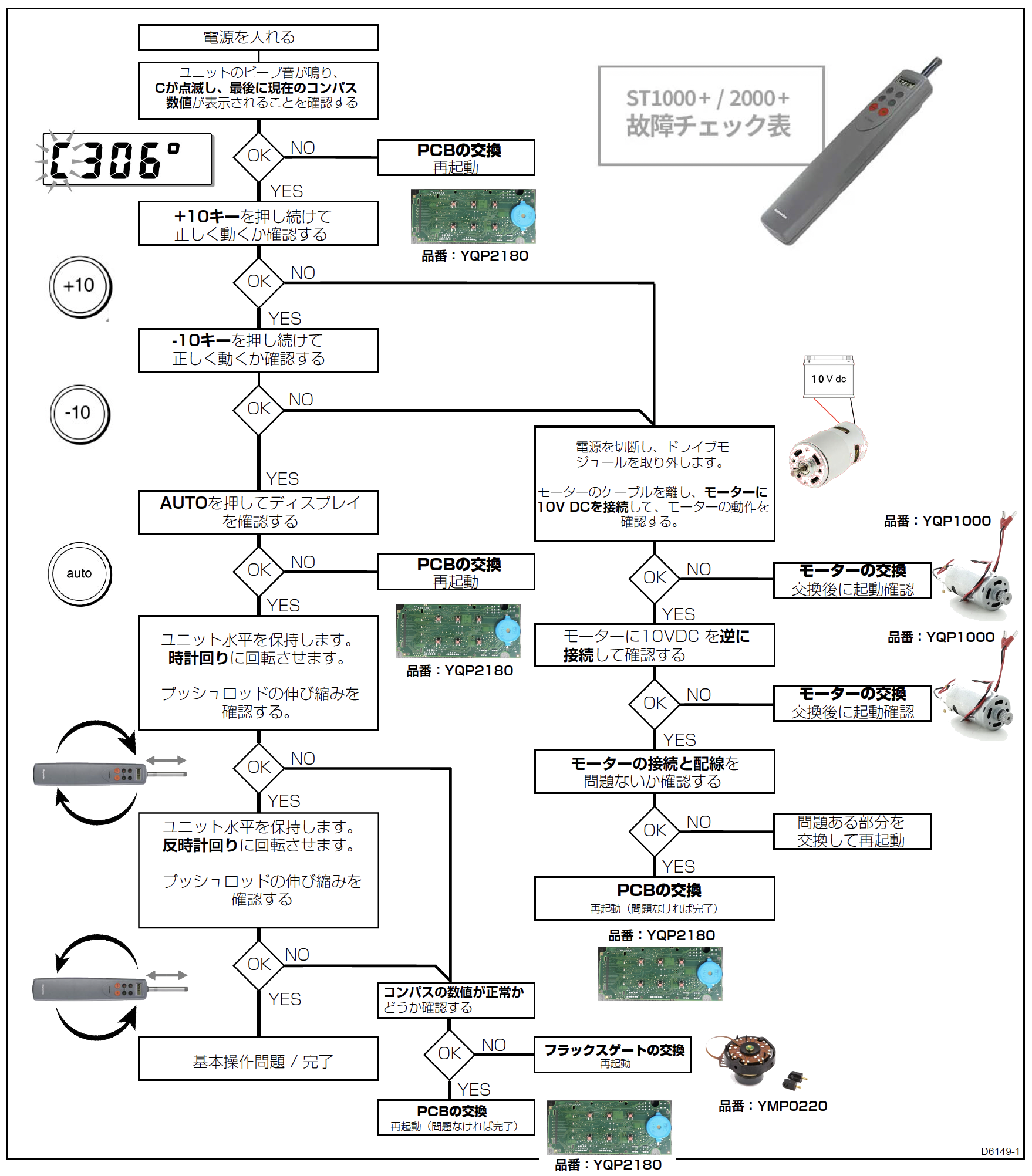

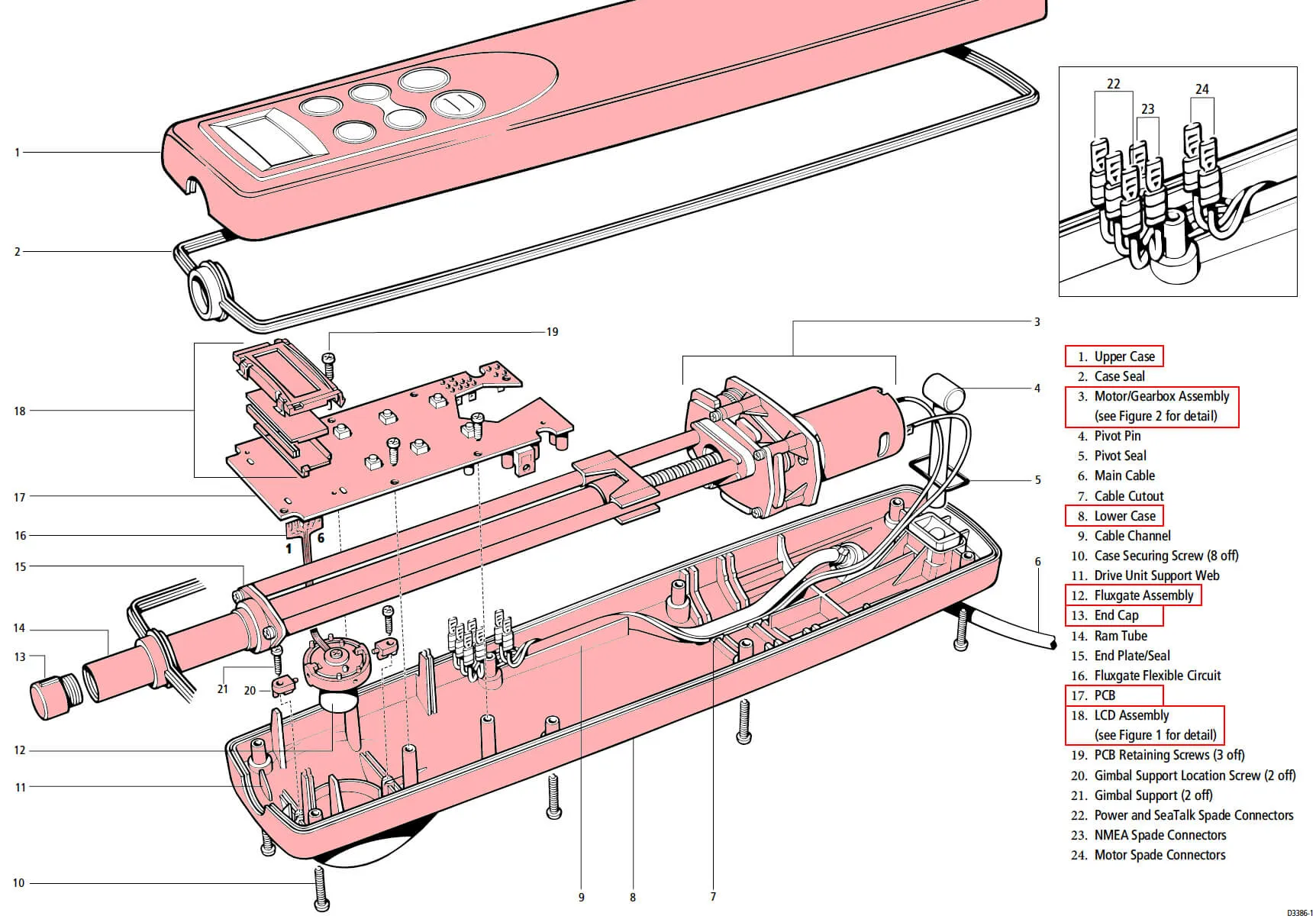

ST1000+/2000+を直す

Raymarine AUTOPILOT

修理交換はそこまで難しくありません。

まずは、したの表で「どこの部品が壊れてたのか」を確かめてみてください。

交換しければいけない部品がわかったら、下図の製品一覧から注文してください

（赤枠が供給できる部品です）

詳しい交換/修理手順マニュアルをみる >

ティラーパイロット　レイマリン

ティラーパイロット　レイマリン

製品名	品番	定価：円（税抜）
1. Upper Case（ST1000+用）	A18016	11,100
1. Upper Case（ST2000+用）	A18017	6,000
3. Motor	Q100	13,800
3. Drive Module	Q043	78,800
3. Gearbox Kit	Q054	10,500
8. Lower Case	A18019	10,000
12. Fluxgate Assembly	M022	20,200
17. PCB	Q218	62,000
18. LCD Assembly	Q053	8,900

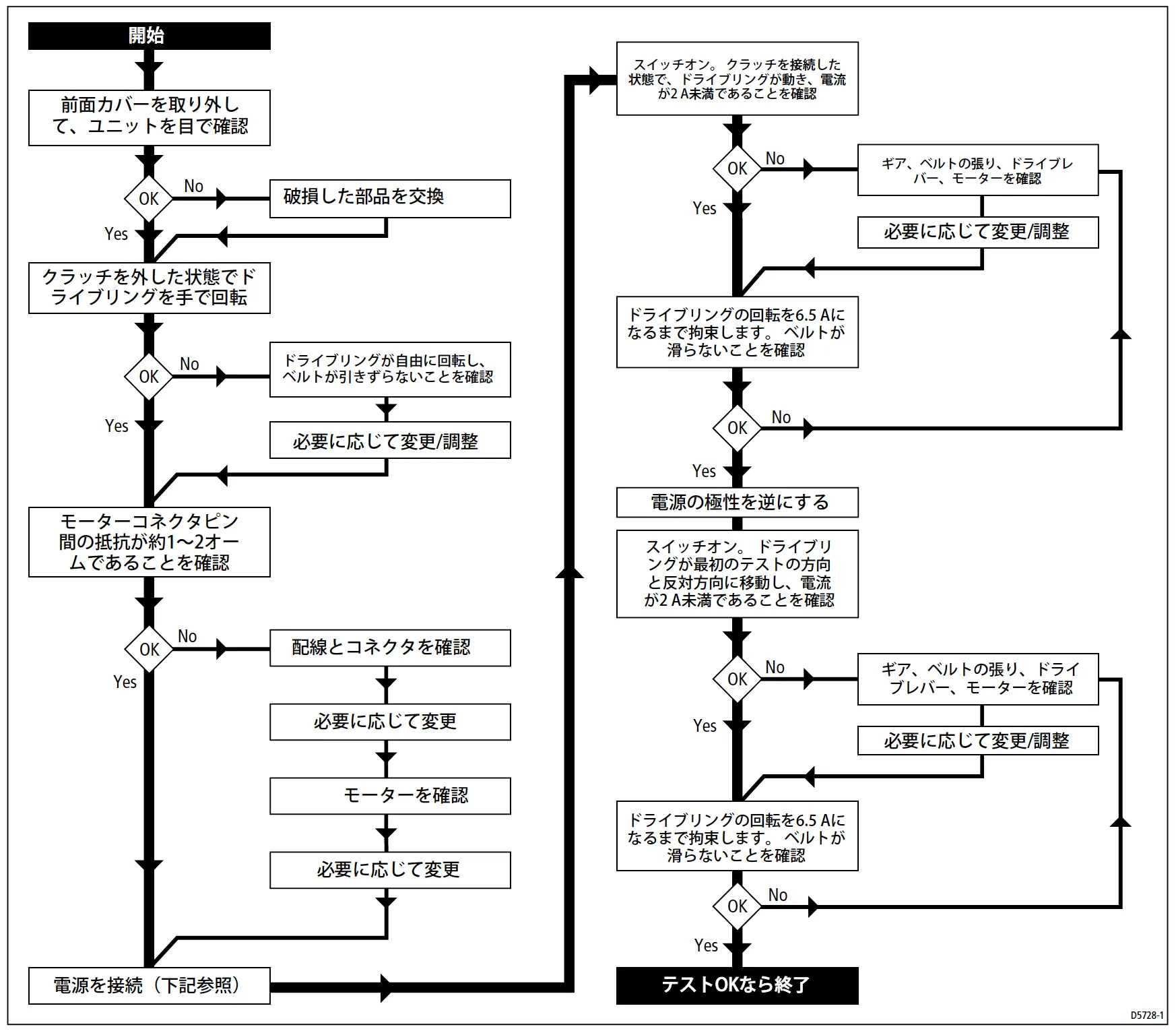

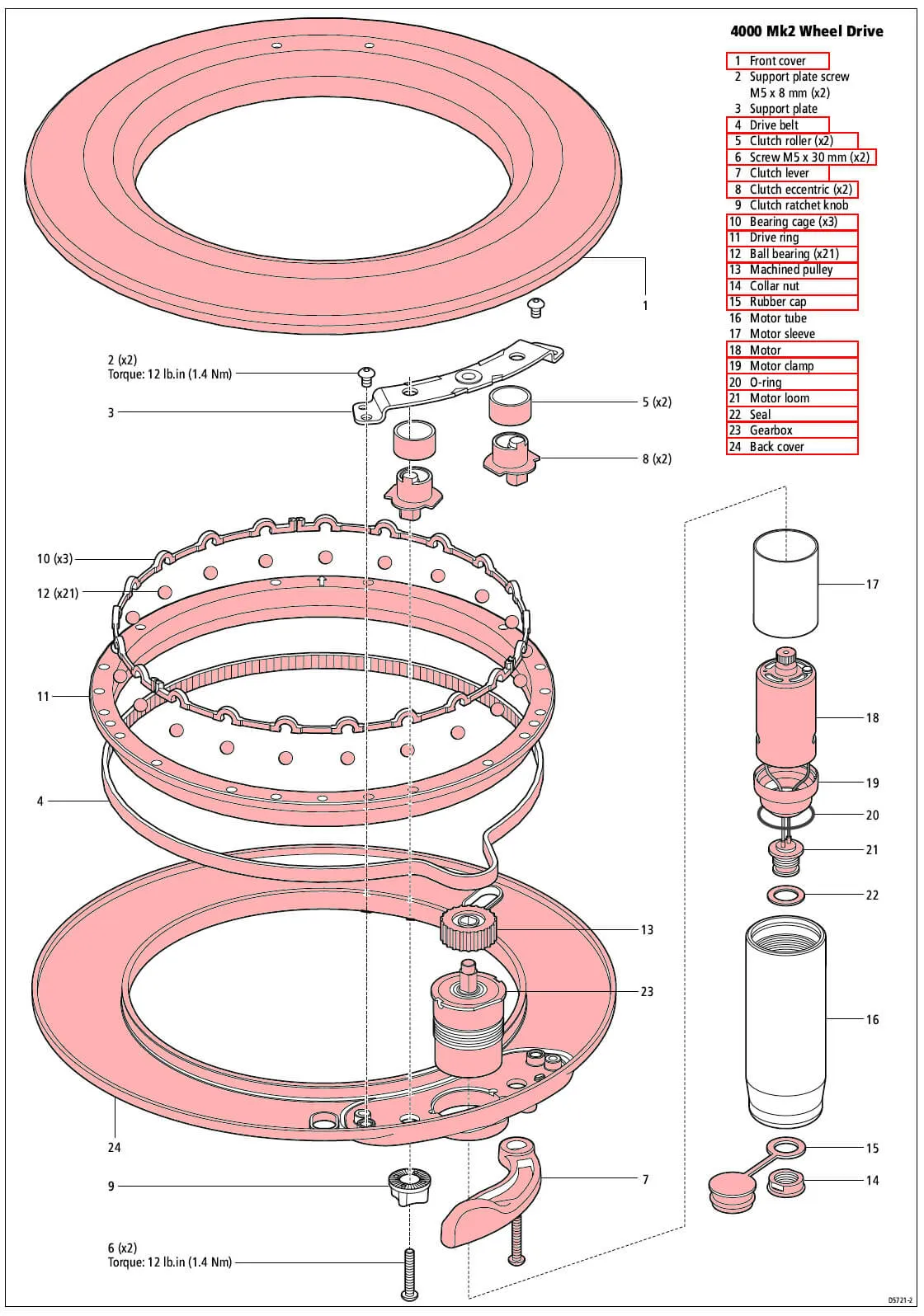

ST4000+を直す

Raymarine AUTOPILOT

修理交換はそこまで難しくありません。

まずは、したの表で「どこの部品が壊れてたのか」を確かめてみてください。

交換しければいけない部品がわかったら、下図の製品一覧から注文してください

（赤枠が供給できる部品です）

詳しい交換/修理手順マニュアルをみる >

ティラーパイロット　レイマリン

ティラーパイロット　レイマリン

製品名	品番	定価：円（税抜）
1. Front cover	A18074	7,400
4. Drive belt	A18083	14,400
【ST4000 MK2 CLUTCH KIT】 5. Clutch roller 6. M5 x 30 mm screw 8. Clutch eccentric	A18084	5,100
【ST4000 MK2 LEVER KIT】 6. M5 x 30 mm screw 7. Clutch lever	A18077	4,500
【ST4000 MK2 BEARING KIT】 10. Bearing cage (3 parts) 12. Ball bearing (x21)	A18085	9,800
11. Drive Ring	A18076	17,800
13. Machined Pulley	A18087	5,400
【ST4000 MK2 LOOM & SEAL ASSY】 14. Collar nut 15. Rubber cap 19. Motor clamp 20. O-ring 21. Motor loom 22. Seal	A18092	7,400
18. Motor	A18086	16,200
23. Gearbox	A18088	26,600
24. Back Cover	A18075	22,200

ウィンドトランスデューサーを直す

Raymarine wind transducer

修理交換はそこまで難しくありません。

まずは、したの表で「どこの部品が壊れてたのか」を確かめてみてください。

交換しければいけない部品がわかったら、下図の製品一覧から注文してください

（赤枠が供給できる部品です）

詳しい交換/修理手順マニュアルをみる >

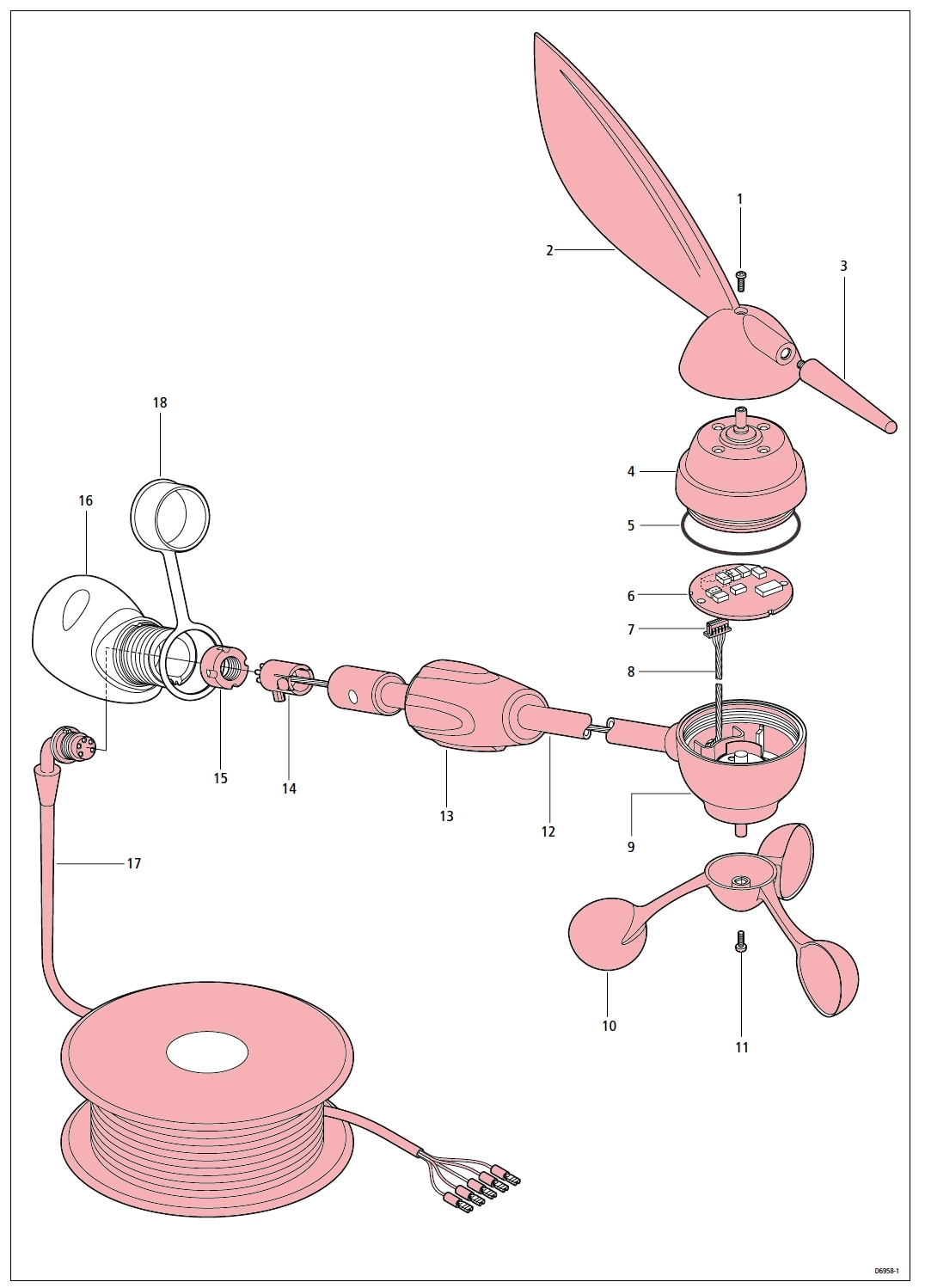

ティラーパイロット　レイマリン

製品名	品番	定価：円（税抜）
【ST4000 MK2 CLUTCH KIT】 1 & 11. Screws 2. Vane 3. Counterbalance weight 10. Anemometer cups	A28167	13,300
【Top Pod】 4. bearing / magnet assembly 5. O-ring seal	A28168	26,600
6. PCB assembly	A28164	25,500
【Transducer arm cable assembly 300 mm】 7. upper connector 8. cable 14. lower connector	A28165	4,500
【Transducer arm cable assembly 600 mm】 7. upper connector 8. cable 14. lower connector	A28166	4,500
【12.Transducer arm Short arm (300mm)】 9. bottom pod 13. locking ring / O-ring (not illustrated)	A28159	41,000
【12.Transducer arm Short arm (600mm)】 9. bottom pod 13. locking ring / O-ring (not illustrated)	A28160	73,100
16. Wind transducer base	A28161	生産中止
【Cable and connector assembly 30m cable】 15. nut 8. cable 17. cable	A28162	28,800
【Cable and connector assembly 50m cable】 15. nut 8. cable 17. cable	A28163	46,500
18. Connector cap	R28169	生産中止

修理を申し込む

まずは、製品の状態を確認します。

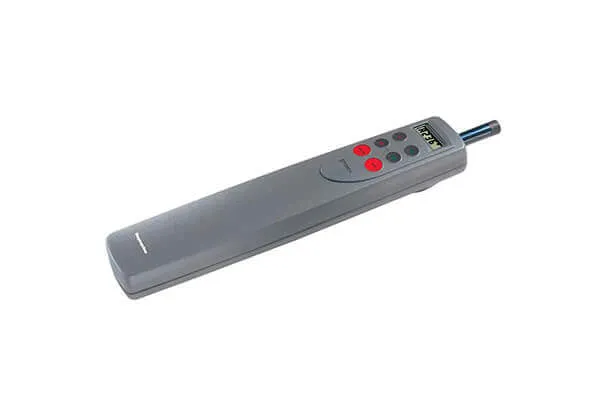

ST1000+ ティラーパイロット

LINE で問い合わせ

担当者とお使いの製品の不具合について、チャット方式でやりとりできます。すぐ下の「LINE問合せボタン」をクリックまたはタップし、メッセージを送ると、必要な修理手続きをご案内いたします。

ST2000+ ティラーパイロット

メールで問い合わせ

お使いの製品は何か、どんな不具合なのかなどの質問にお答えいただき、「送信ボタン」をクリックまたはタップすると、必要な修理手続きをご案内いたします。
