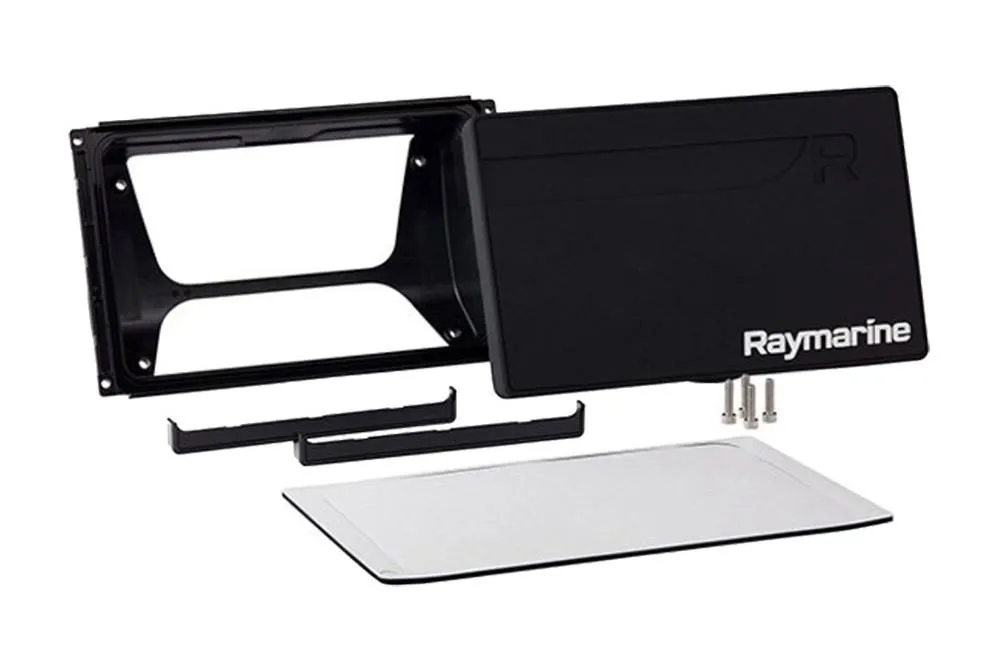

AXIOM 9 (9インチ)用 埋め込みキット
品番：A80500
※どれを選んで良いか分からない方も問い合わせください。
¥ 13,400 (税抜)
製品情報:
組み立て方
AXIOM 埋め込みキット
| まず始めに | |
|---|---|
| ガスケットからバッキングを取り外し、MFDの背面に取り付けます。黒い柔らかい面がMFDに面していることを確認します。 | |

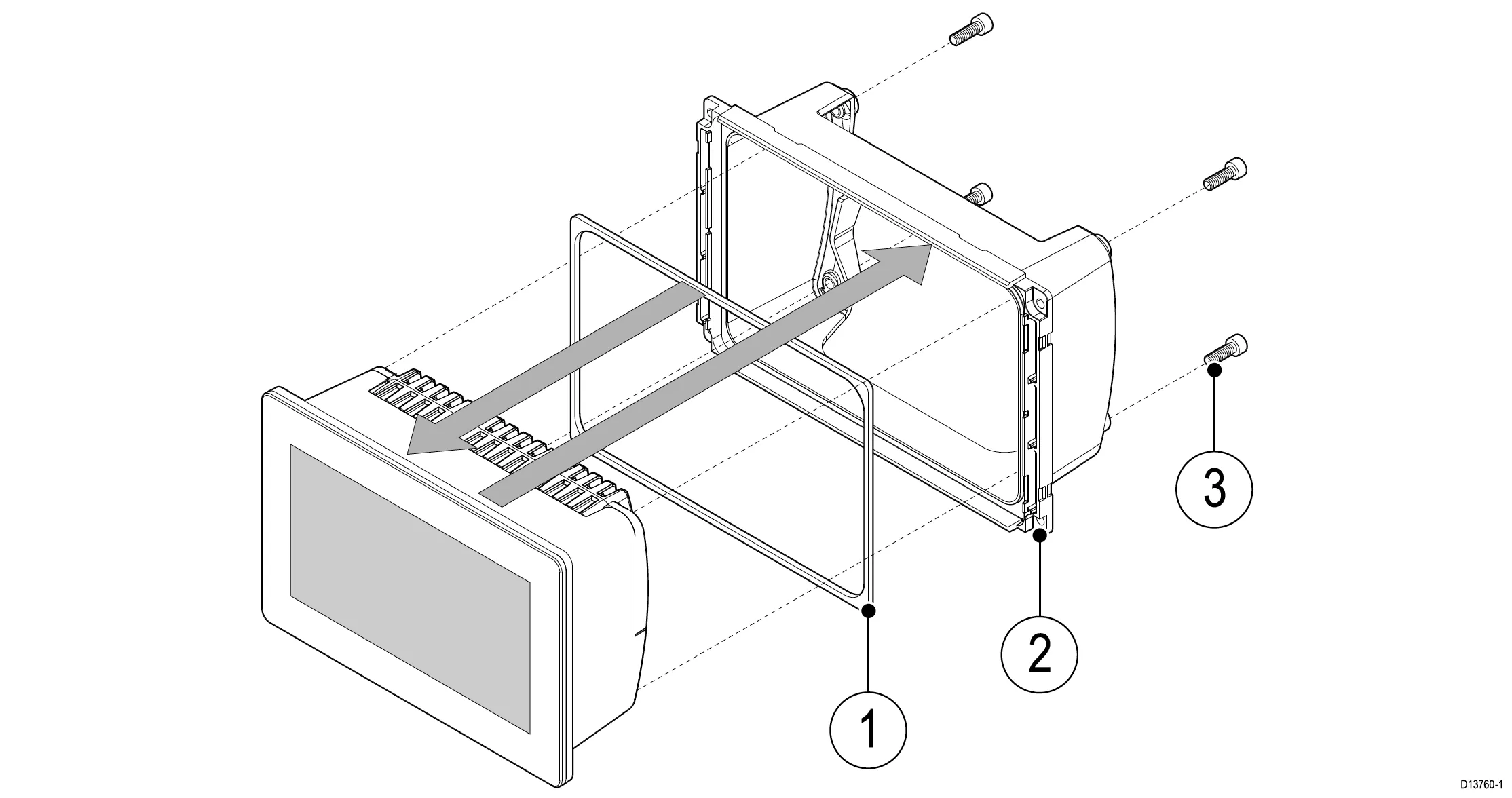

| MFDをブラケットに挿入します。 | |
| 付属のキャップヘッドネジを使用して、MFDをブラケットに固定します。 | |
| 前面取り付けキットに付属のガスケットから裏材を取り外し、MFDアセンブリの背面に取り付けます。黒い柔らかい側面がアセンブリの背面に面していることを確認します。 | |

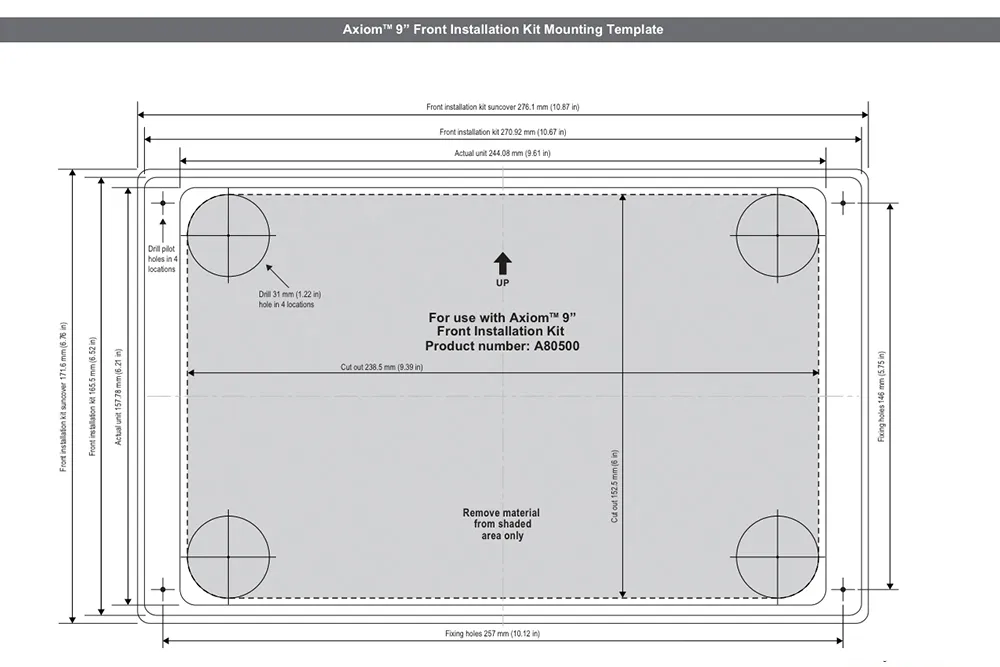

| フロントマウントキットの取り付けテンプレートをガイドとして使用して、取り付け面に関連する穴を切り取ります。 | |
| 必要に応じて、カバーの下の電源コネクタの上にあるMFDカードリーダーにMicroSDカードを挿入します。 | |
| インストール後、MicroSDカードスロットにアクセスするには、MFDを取り外す必要があります。 | |
| 必要なケーブルを配線して接続します。 | |

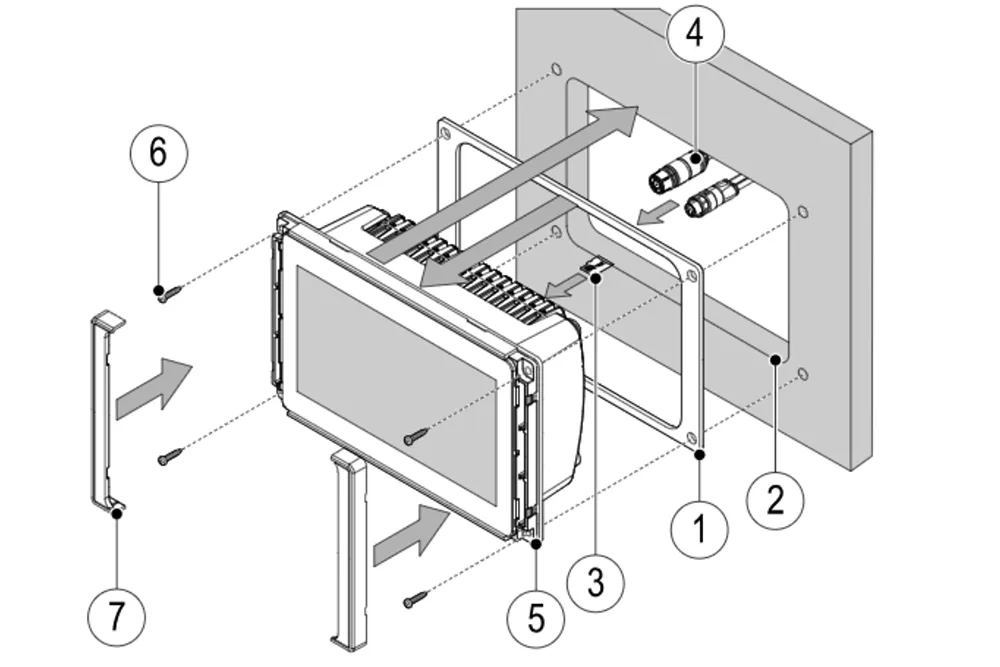

| MFDアセンブリを切り抜き穴に挿入します。 | |
| 適切なセルフタッピングネジ（別売）を使用してMFDアセンブリを固定します。 | |
| ベゼルを取り付けます。 |
本製品のスペック
本製品の同梱物

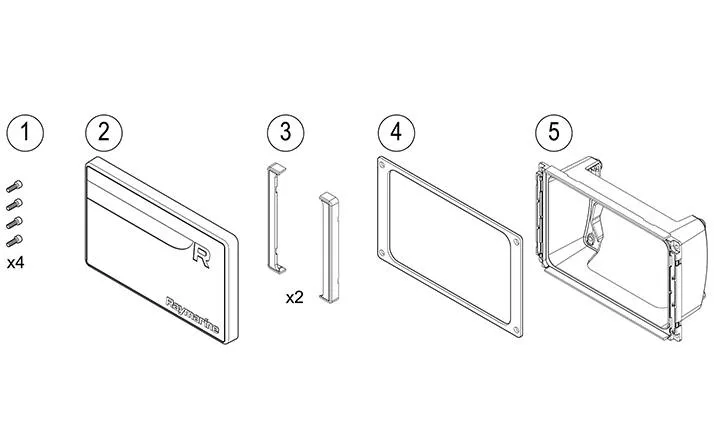

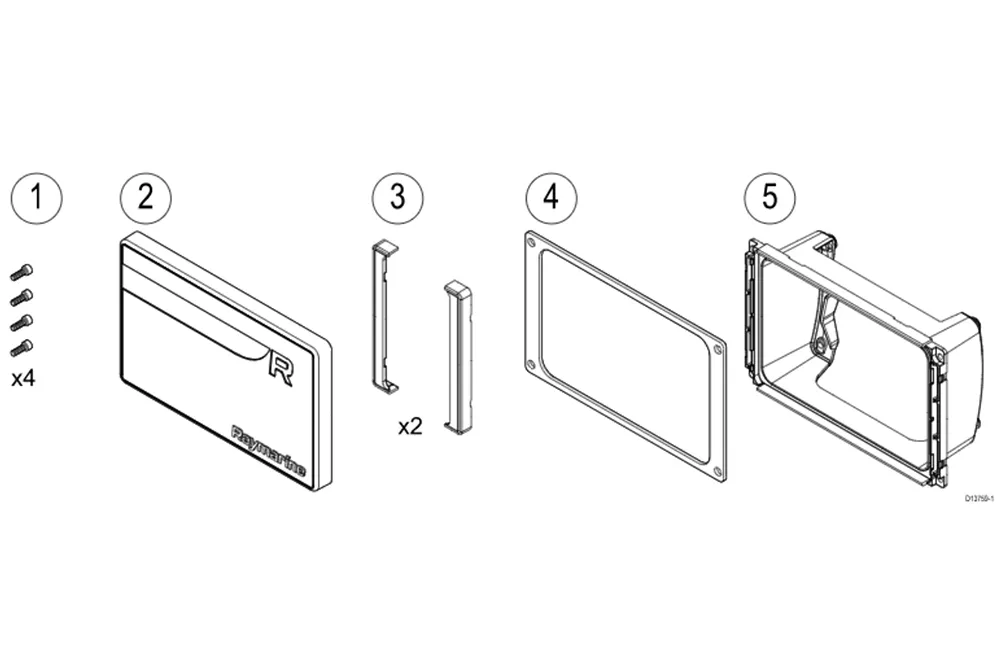

| 同梱内容 | |
|---|---|
| 1 | キャップヘッドネジ（M5x16）x 4 （背面ケースをMFDに固定するために使用） |
| 2 | サンカバー |
| 3 | サイドベゼルx 2 |
| 4 | ガスケット |

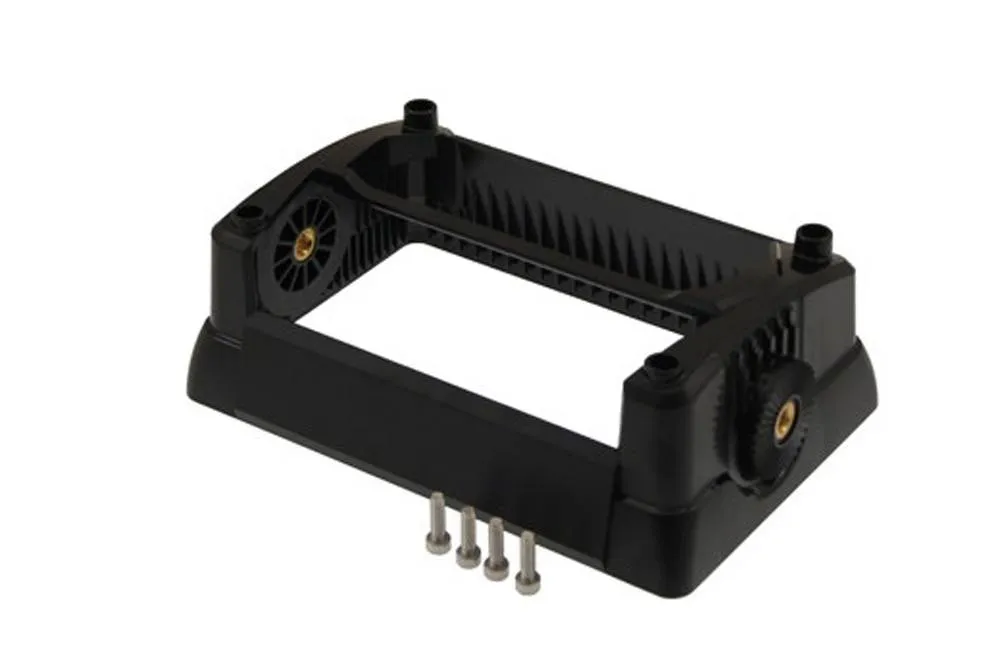

| 5 | ブラケット |
