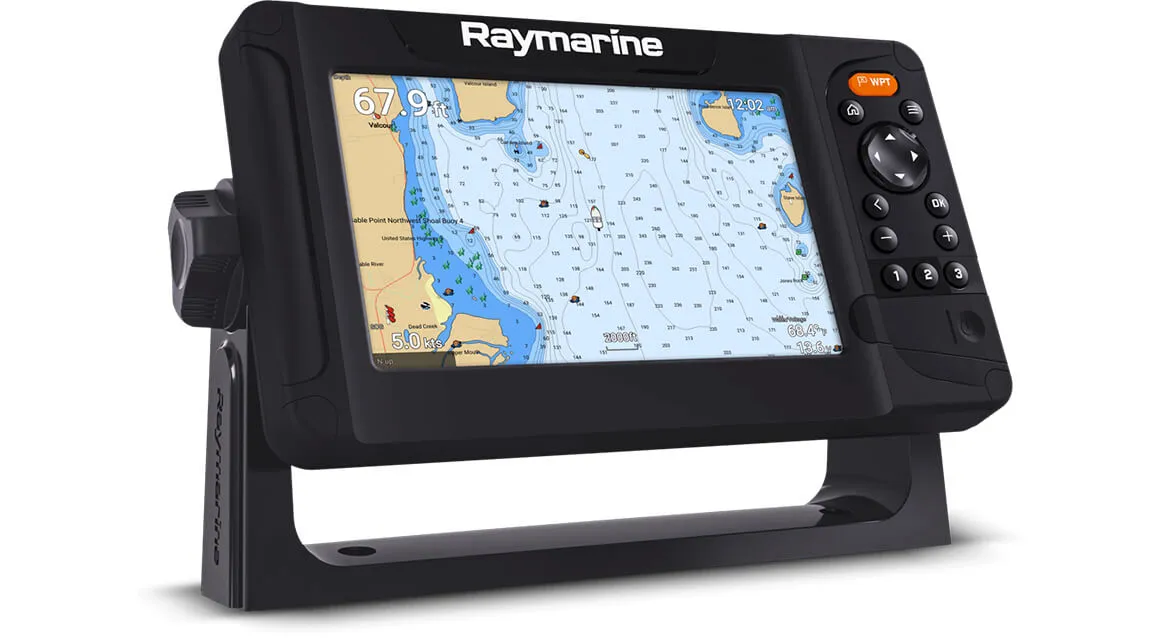

Element 7 HV(7インチ)ハイパービジョン内蔵 + HV-100トランサム

品番:YEP70644-050
※どれを選んで良いか分からない方も問い合わせください。

¥ 148,900 (税抜)


製品情報:

ELEMENT

FISH SMARTER - ABOVE AND BELOW THE WATERLINE

Raymarine史上、最強魚探計器 - ELEMENT -

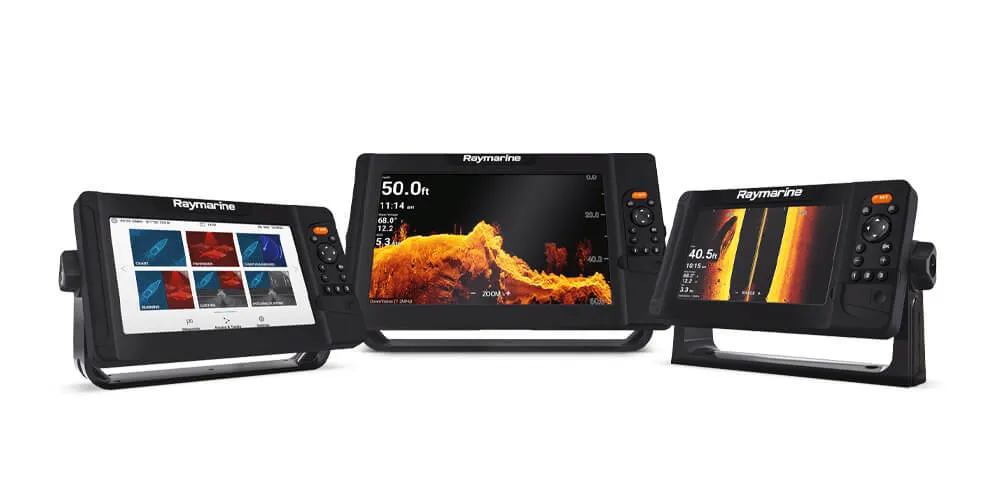

選べる3サイズ

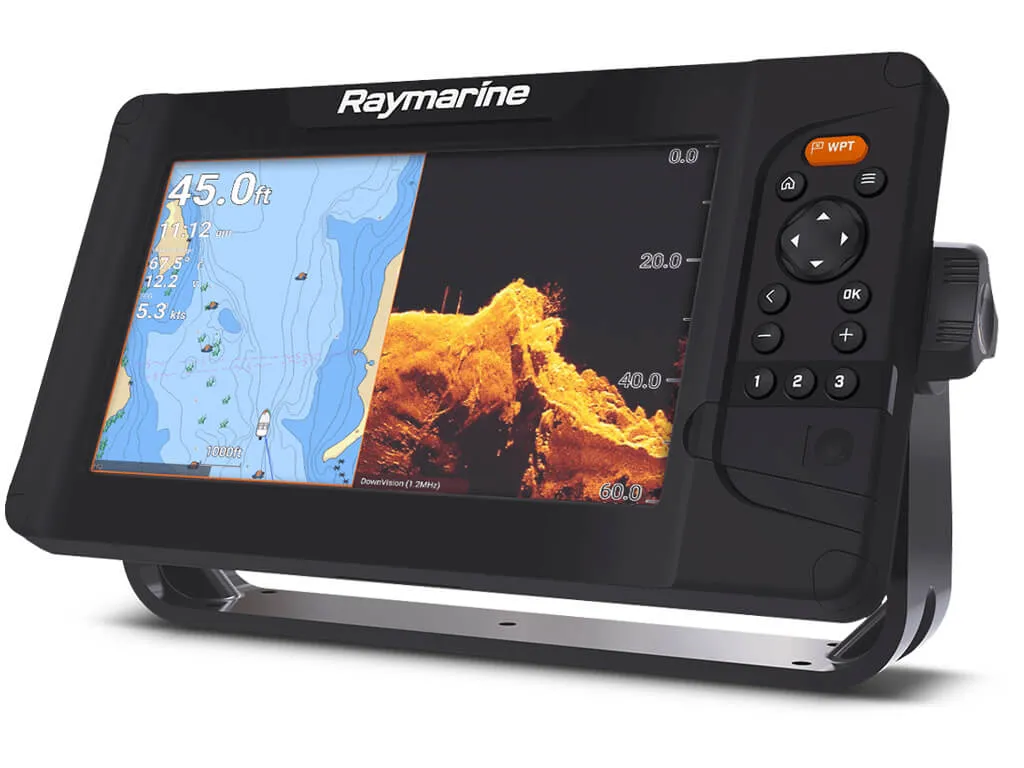

ELEMENT 7 HV

ELEMENT 7 HV

ELEMENT 9 HV

ELEMENT 9 HV

ELEMENT 12 HV

ELEMENT 12 HV

機能の紹介

最新製品

全てに愛される

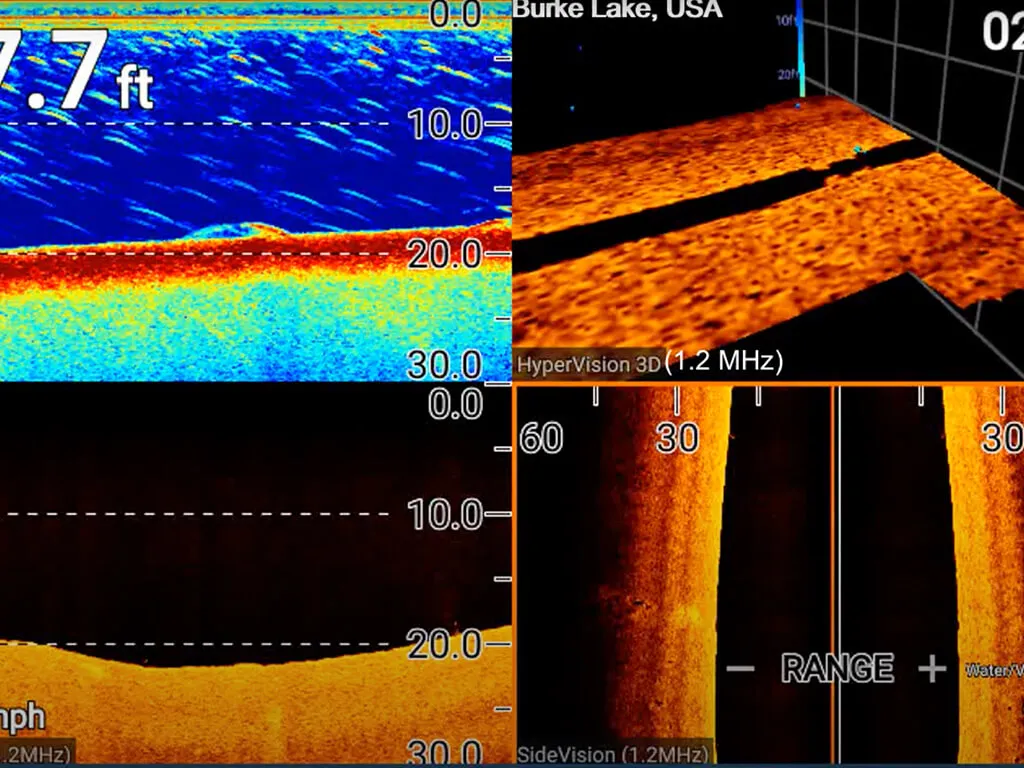

まずは動画をご覧下さい

リアルなソナー映像

圧倒的な"美しさ"

よりスマートな機能

研ぎ澄まされたデザイン性能

ボートを問わない

全ての船に合うスタイリッシュな美しさ

AXIOM 画面①

高速クアッドコアプロセッサ

瞬時のチャート表示とシャープな3Dイメージングを映し出します。

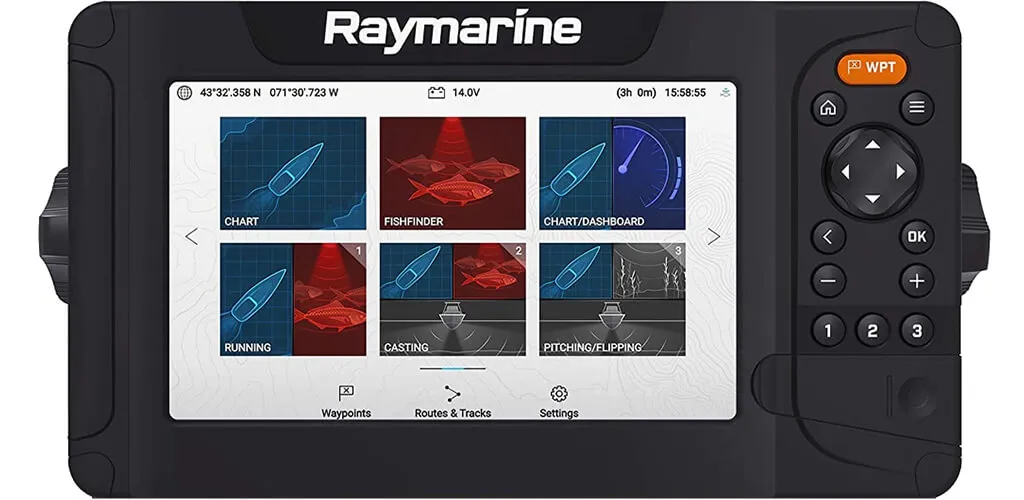

AXIOM 画面②

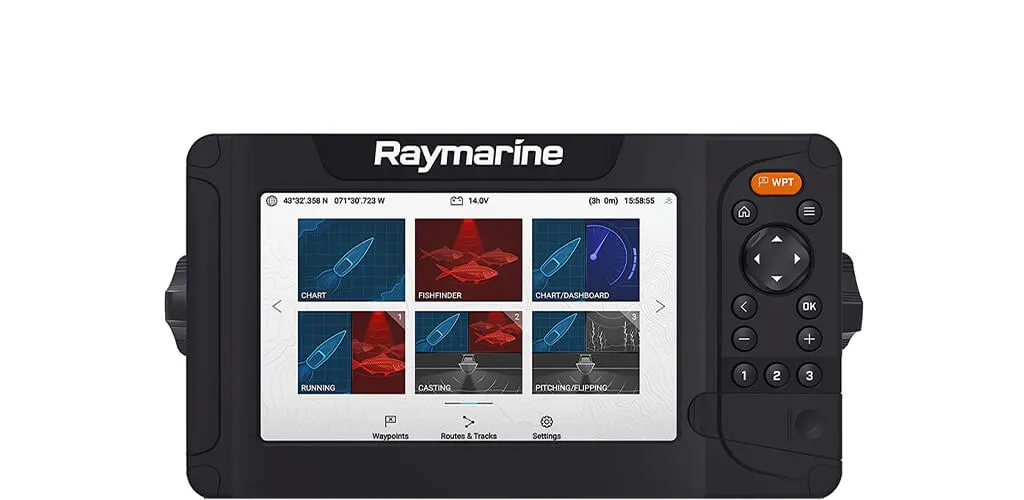

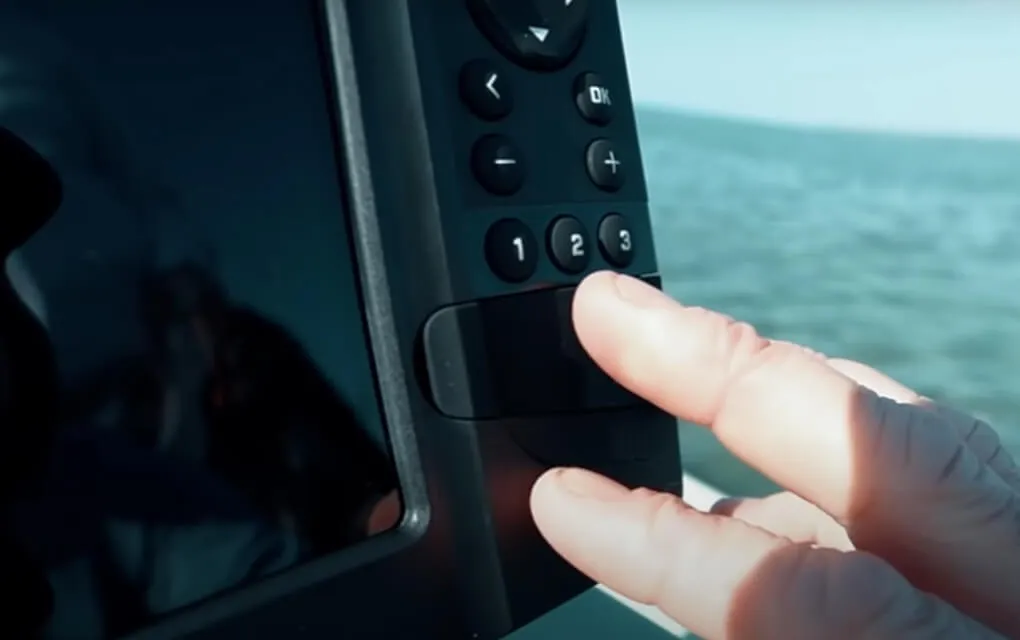

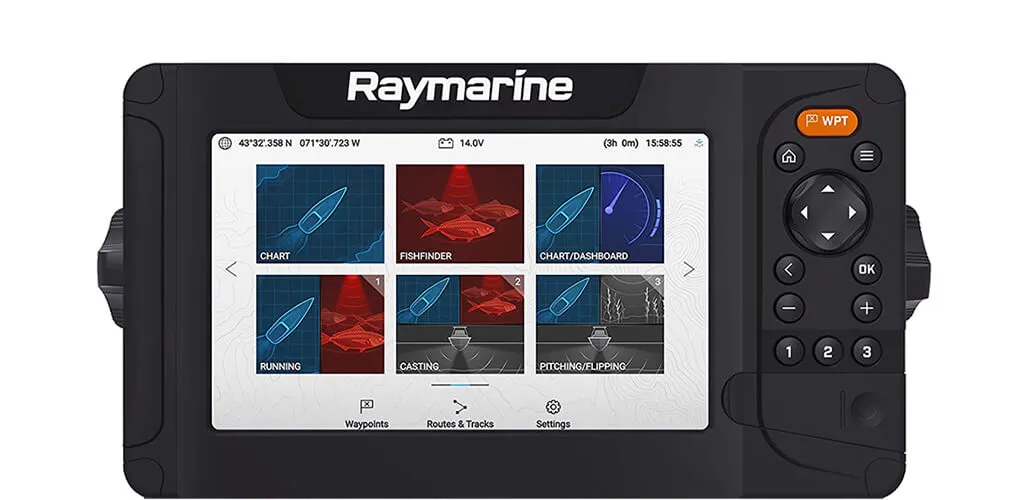

直感的なコントロール

気になる地点に大きなウェイポイントを設置し、3つのショートカットボタンで操作を楽にします。

AXIOM 画面③

明るく頑丈

搭載されたGPS/GNSSレシーバーを備えたエレメントは日差しが厳しい環境でも表示可能です。

豊かな海図機能


AXIOM 魚探種類①
スマートマッピング

Raymarine LightHouse NC2チャート、Fishing HotSpots®、Navionics、およびC-MAP(C-MAP 4D MAX+)をサポートします。

オススメの海図を見る >

優れたHyperVision™

HyperVision™で解像度を上げる

HyperVisionは超高周波数(1.2メガヘルツ)とCHIRPテクノロジーを使用して、DownVision、SideVision、RealVision 3Dに新しいレベルの高精度イメージングを提供

1.2メガヘルツのHyperVisionモードは、最大100フィート(30メートル)の超高解像度画像用に最適化

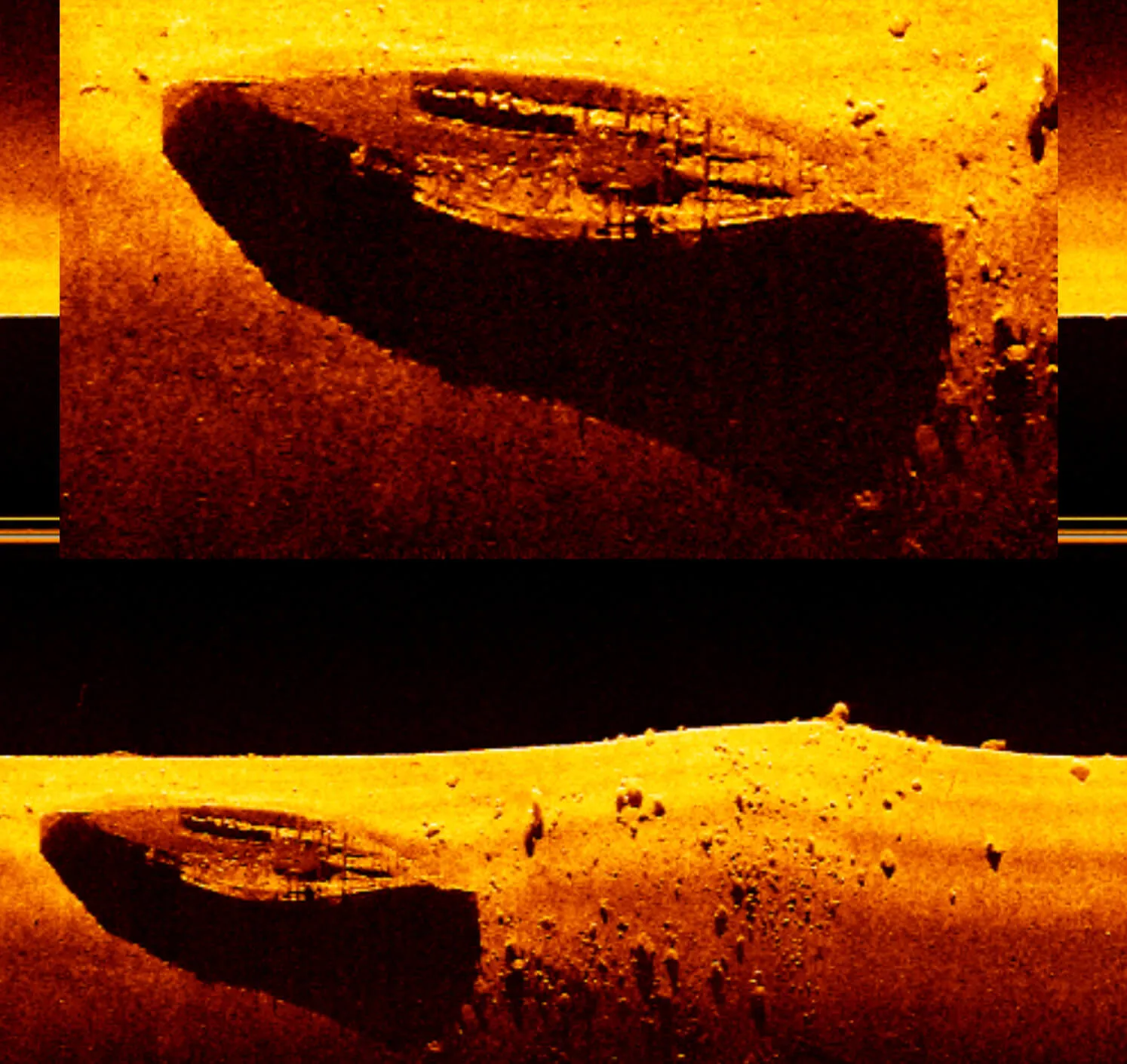

AXIOM 魚探①

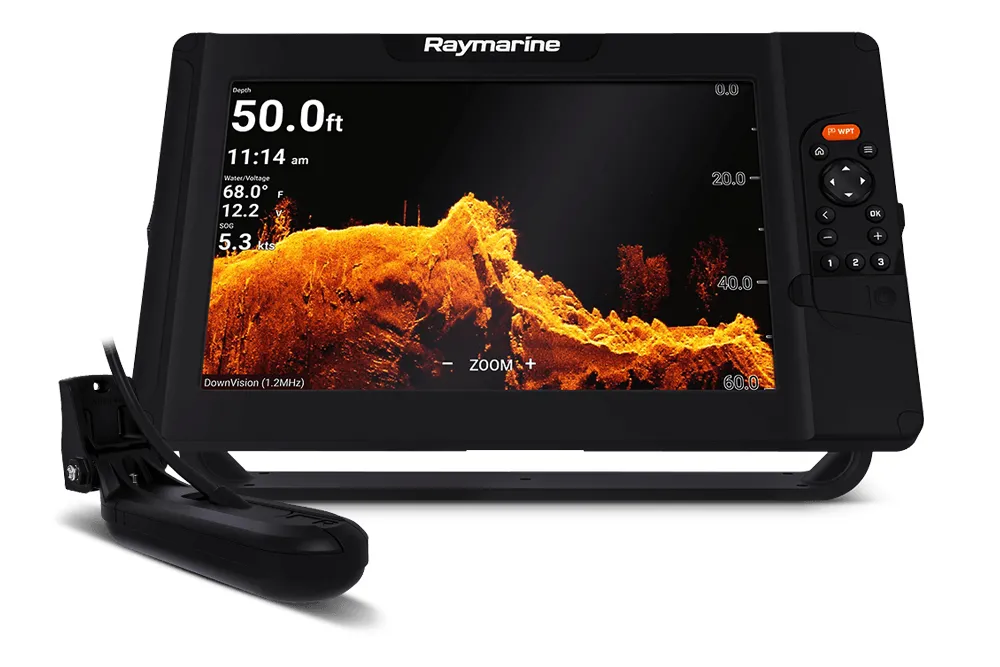

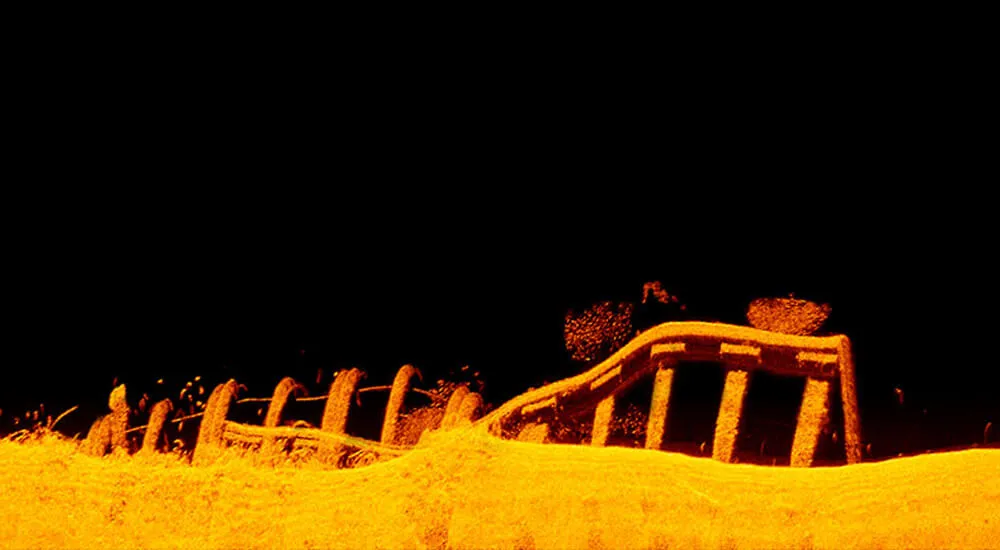

ハイパービジョンダウン

AXIOM 魚探②

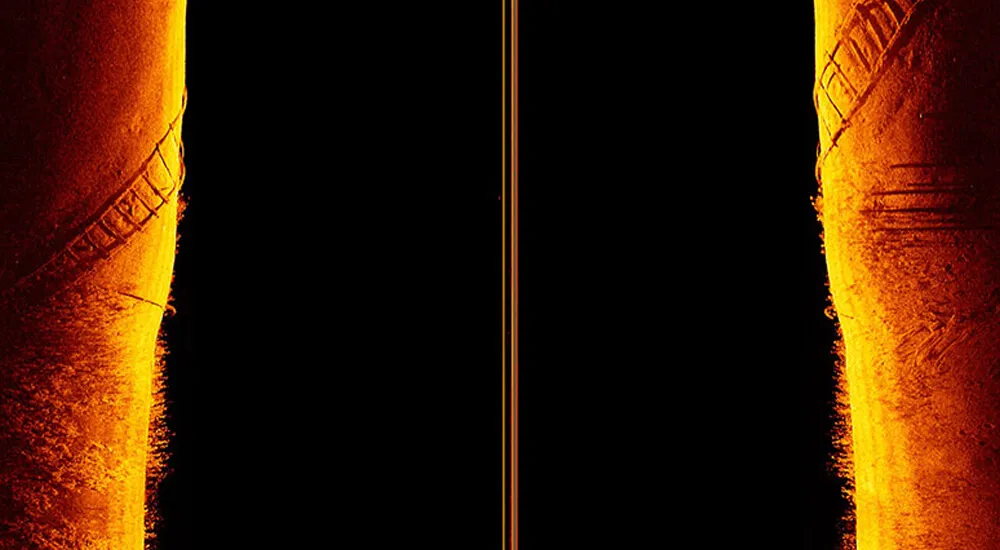

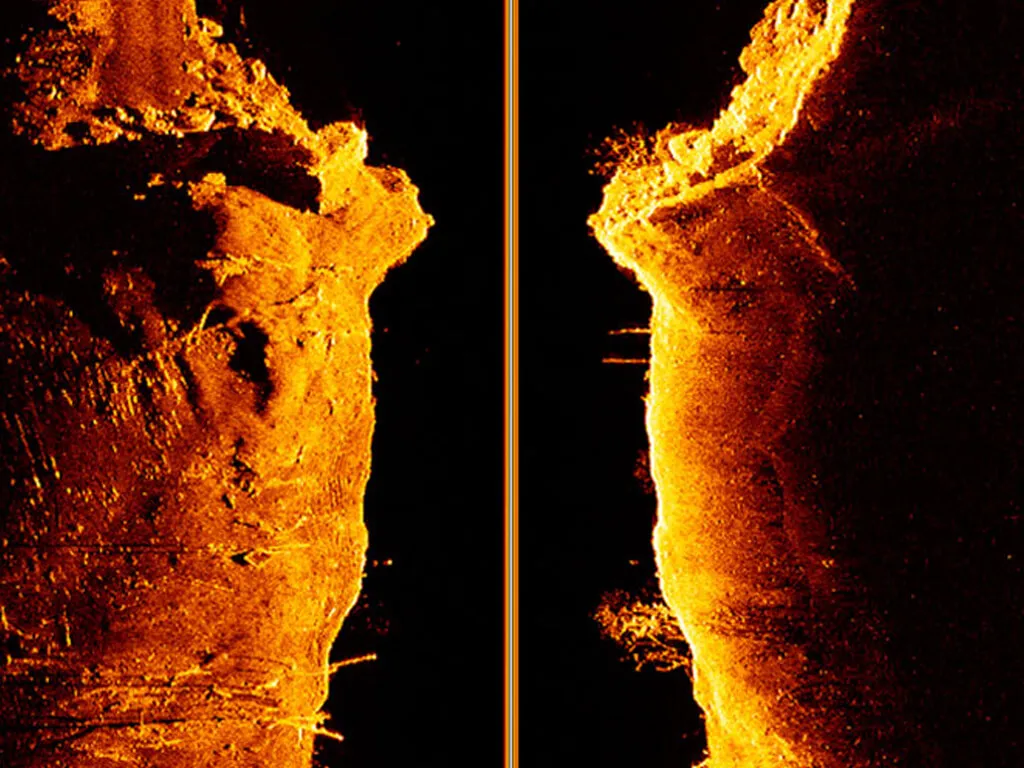

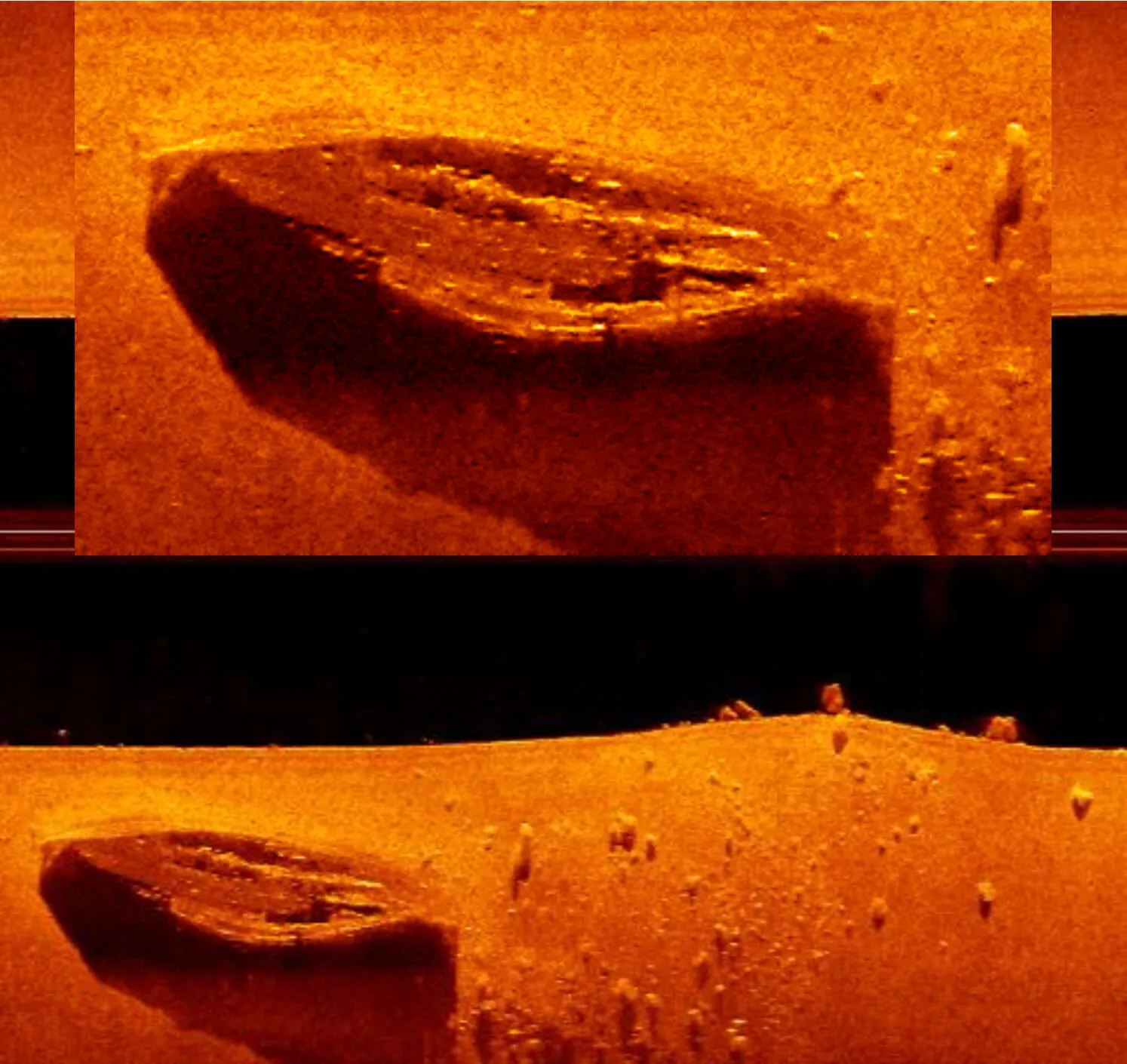

ハイパービジョンサイド

AXIOM 魚探③

4つのハイパービジョン

1.2メガヘルツの脅威とは


AXIOM 魚探種類①
350kHz (DownVision)

350kHzは岩が存在することを示していますが、個々の岩を数えることができるレベルです。

AXIOM 魚探種類②

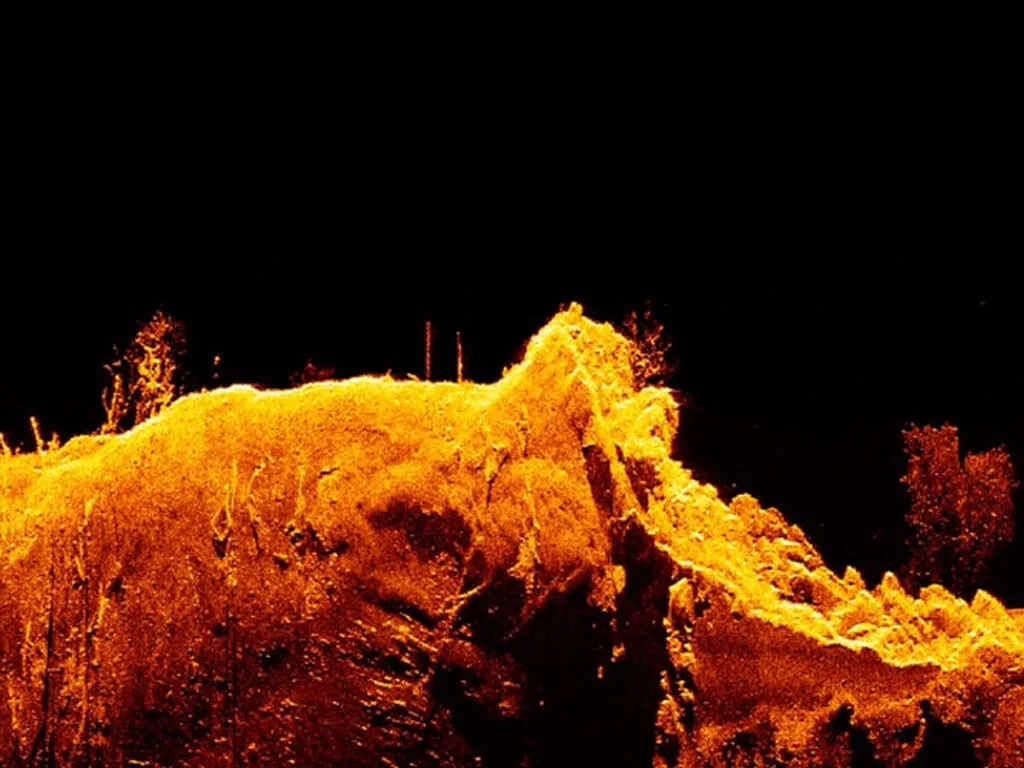

1.2MHz = 1,200kHz (HyperVision)

350kHzと比べてより詳細な海底の凹凸が分かります。また、暗い影もはっきりと表れています。

多彩な7チャンネルソナー

標準ソナー機能


AXIOM 魚探種類① AXIOM 魚探種類①
ブルーソナー

最大深度:274 m

200 Hzの円錐形ビームを発射します。深い水域では周波数帯域幅は自動的に変化させ、海底をいち早く検出し、魚群を捉えます。

AXIOM 魚探種類② AXIOM 魚探種類②

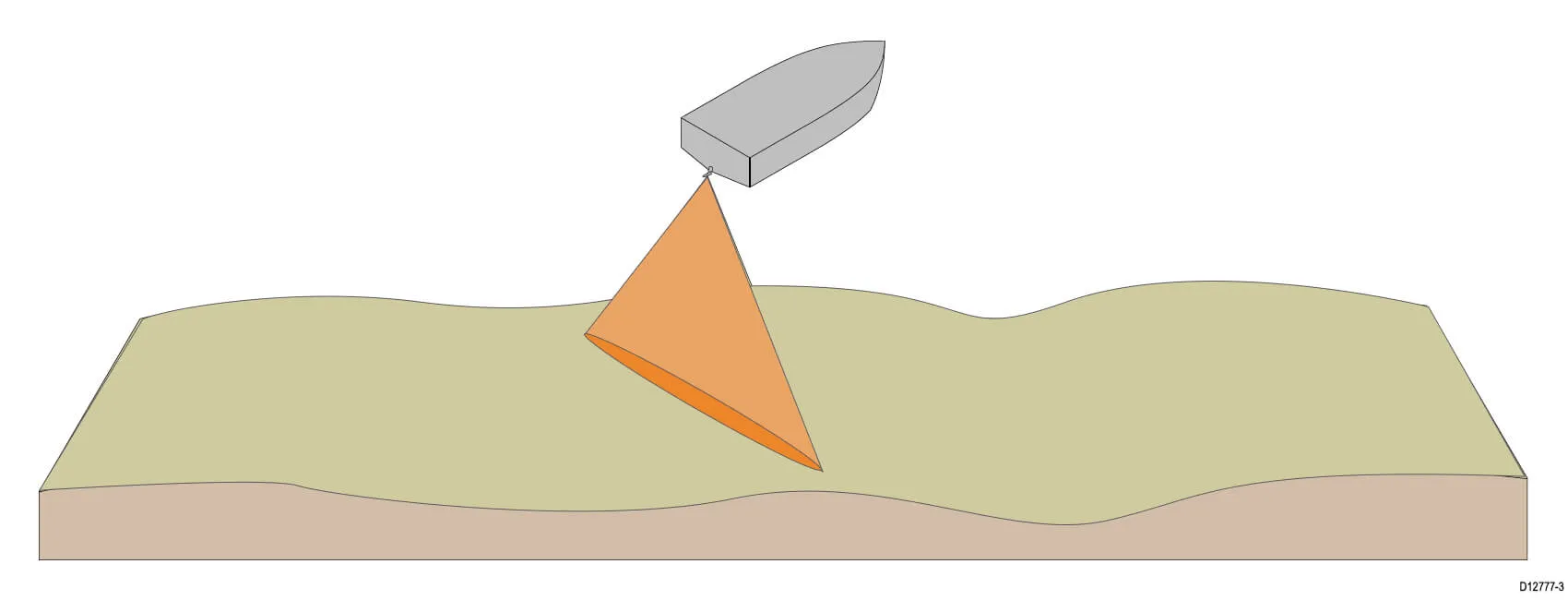

ダウンビジョン

最大深度:183 m

350 Hzの広角ビームを発射します。幅の広いビームは、より詳細な画像を提供し、魚が存在する可能性がある海底構造を識別しやすくします。

AXIOM 魚探種類③ AXIOM 魚探種類④

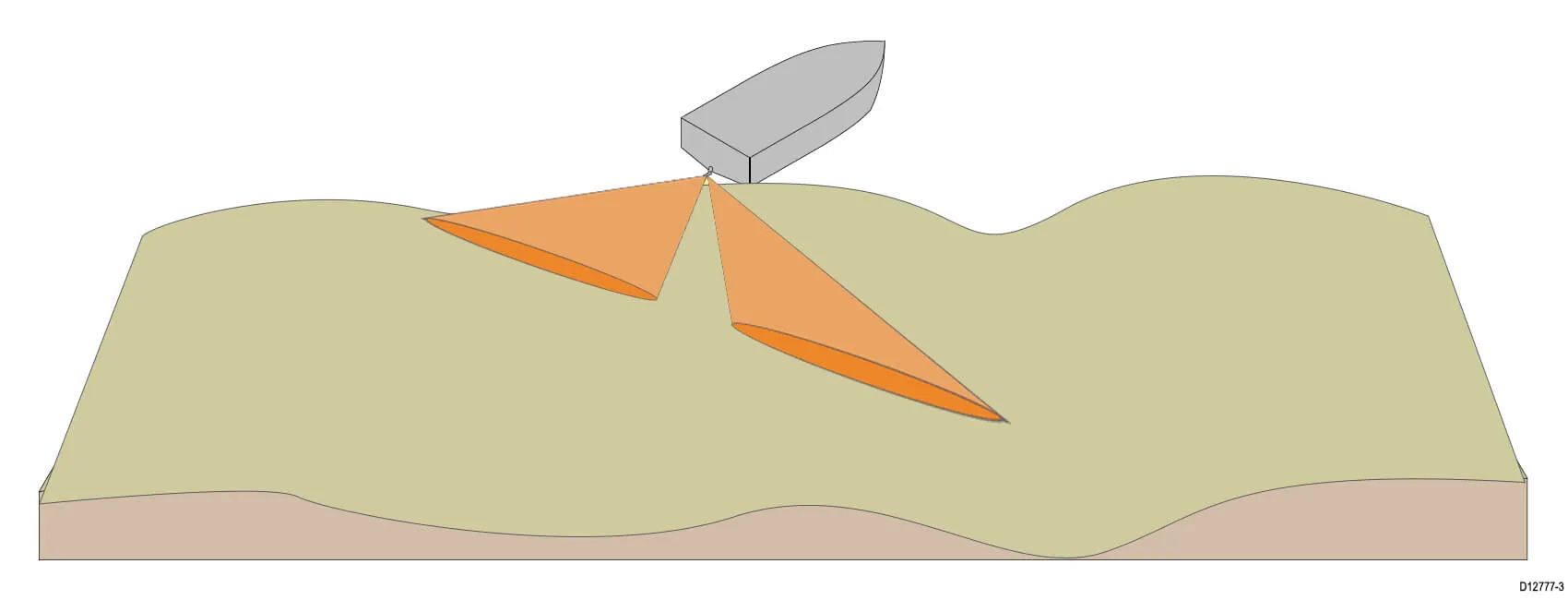

サイドビジョン

最大深度:91 m

350 Hzの両サイドビームを発射します。船が進むと、両側の海底イメージを生成します。底部から突き出た物体も検知します。

AXIOM 魚探種類⑤ AXIOM 魚探種類⑥

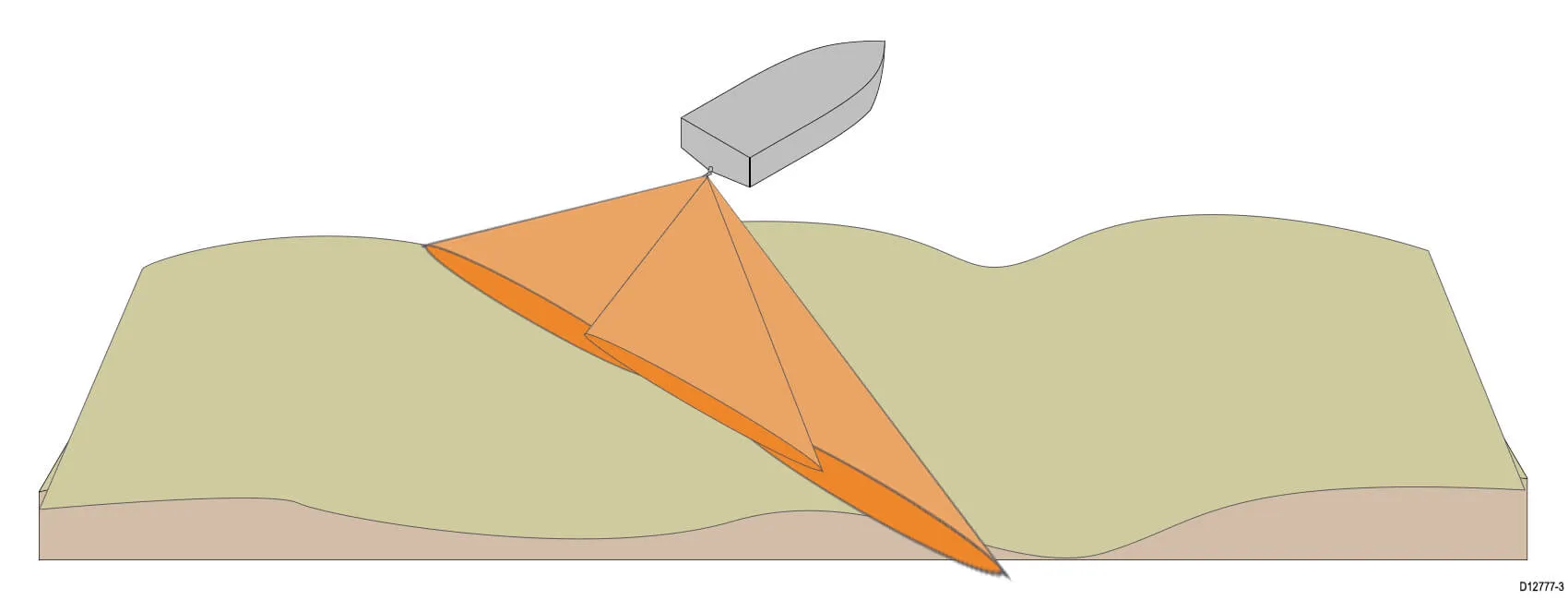

リアルビジョン3D

最大深度:91 m

全ての標準ソナービームを発射し、水中を立体的に検出。リアリティに特化した映像を生成します。

ハイパーソナー機能


AXIOM 魚探種類② AXIOM 魚探種類②
ハイパーダウンビジョン

最大深度:30 m

1.2 MHzの広角ビームを発射します。幅の広いビームは、より詳細な画像を提供し、魚が存在する可能性がある海底構造を解像度高く、識別しやすくします。

AXIOM 魚探種類③ AXIOM 魚探種類④
ハイパーサイドビジョン

最大深度:30 m

1.2 MHzの両サイドビームを発射します。船が進むと、両側の海底イメージを生成します。解像度高く、底部から突き出た物体も検知します。

AXIOM 魚探種類⑤ AXIOM 魚探種類⑥

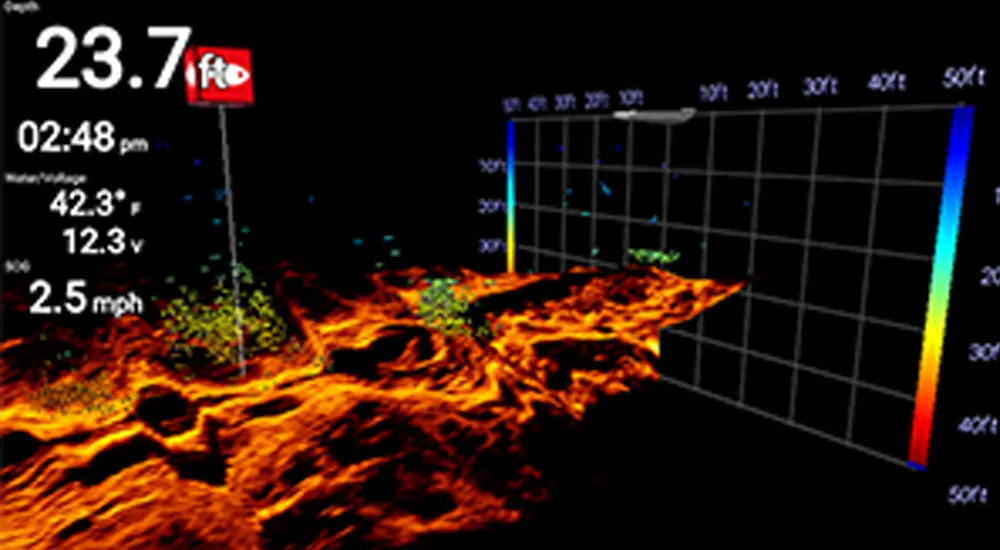

ハイパーリアルビジョン

最大深度:30 m

全てのビームを発射します。水中を解像度高く、立体的に検出し、リアリティに特化した映像を生成します。

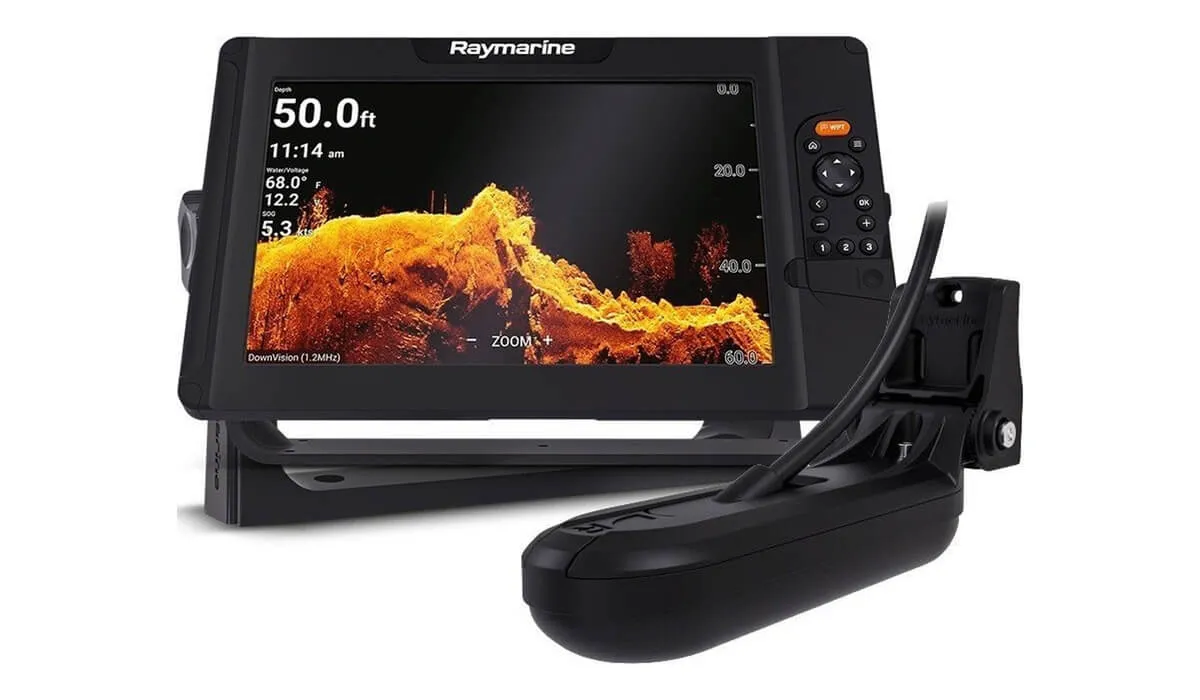

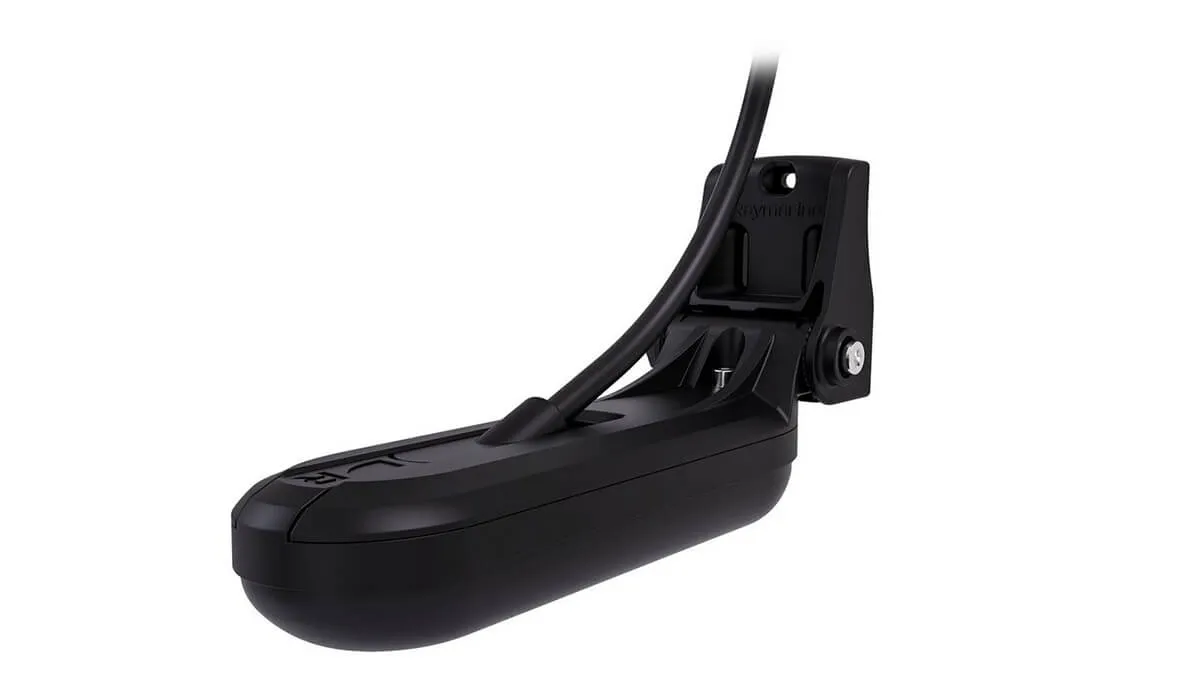

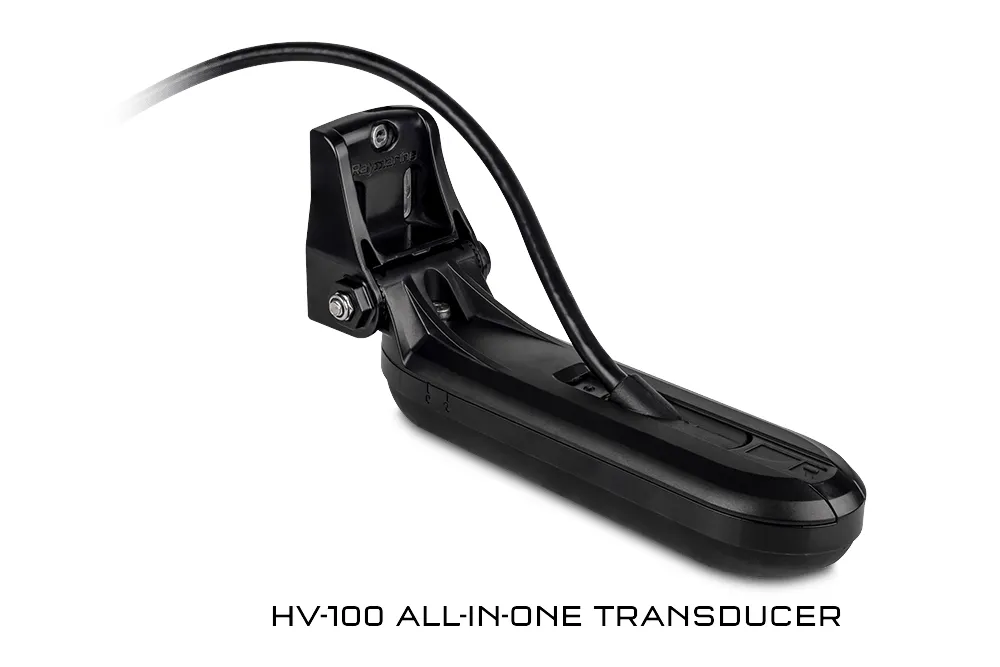

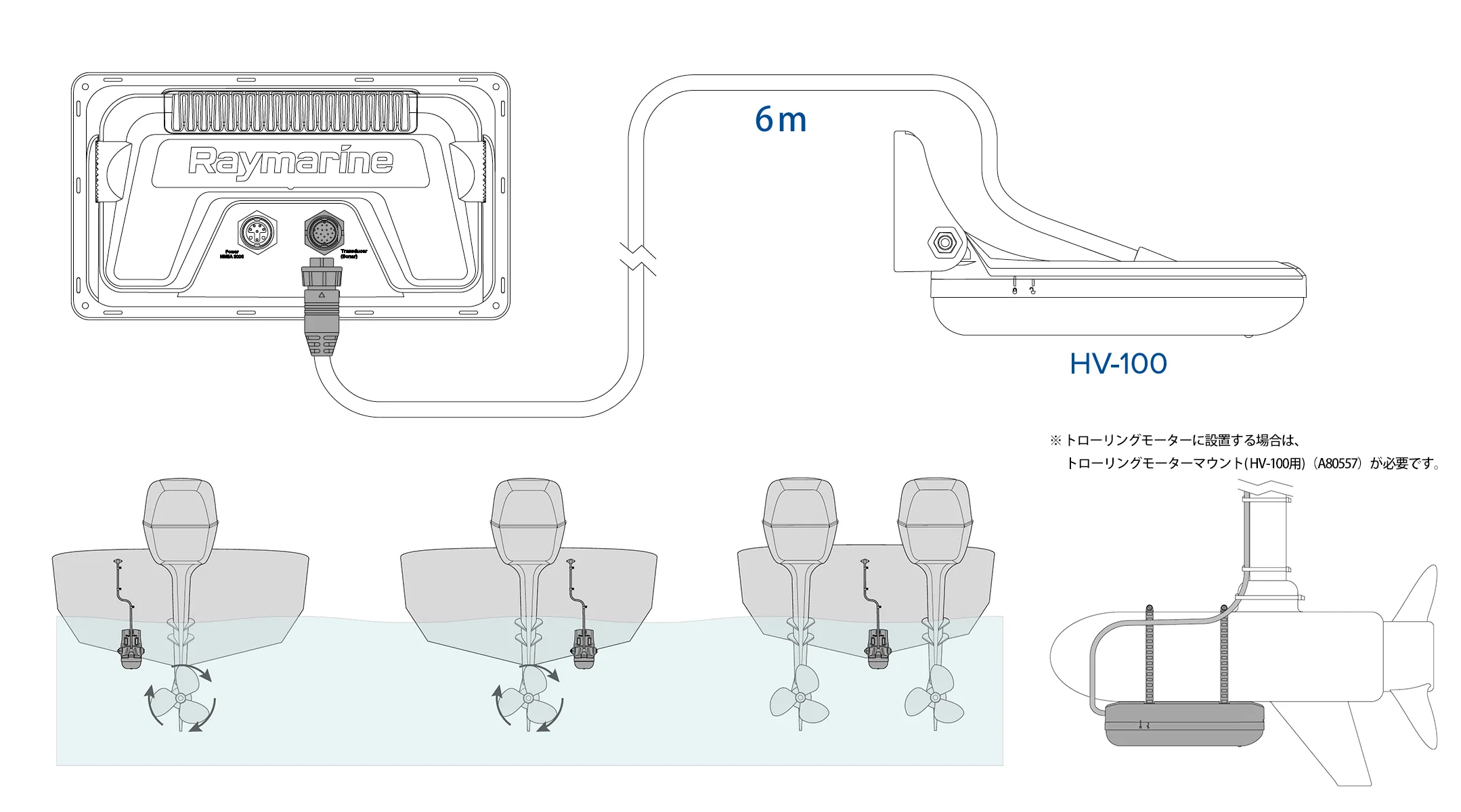

HV-100トランサム

全てを担うトランスデューサー

HyperVisionは、最高周波数(1.2 MHz)と優れたCHIRPテクノロジーを組み合わせます。

ELEMENT Raymarine 安全性①

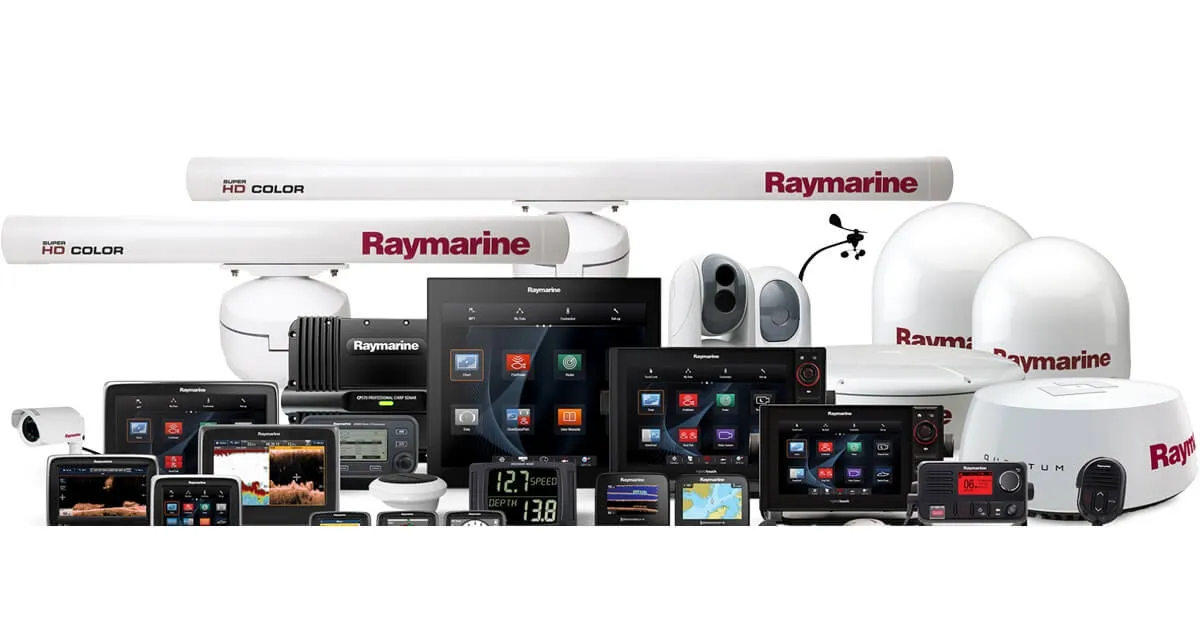

様々な応用性

多くの製品と接続可能

ユーザーに合わせて機能を拡張

自分色に製品を染めましょう

ELEMENT Raymarine 安全性①

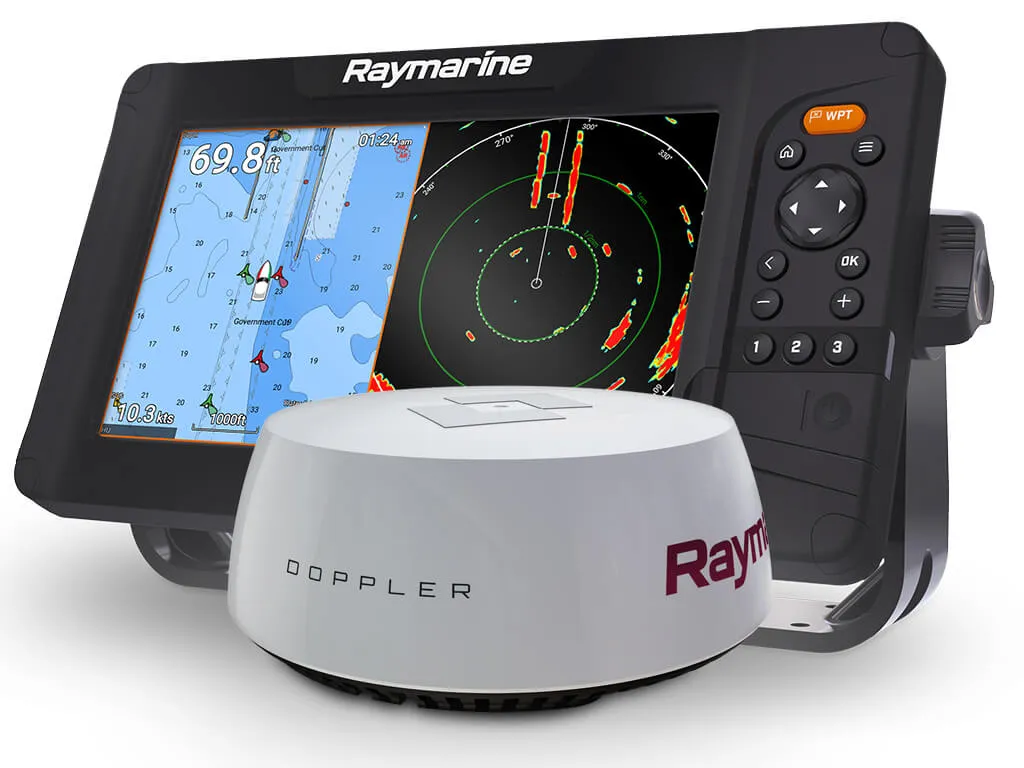

レーダー

従来の感度を超える最新レーダー

Wi-Fi接続のみ対応。

▶︎ レーダーを選ぶ

ELEMENT Raymarine 安全性④

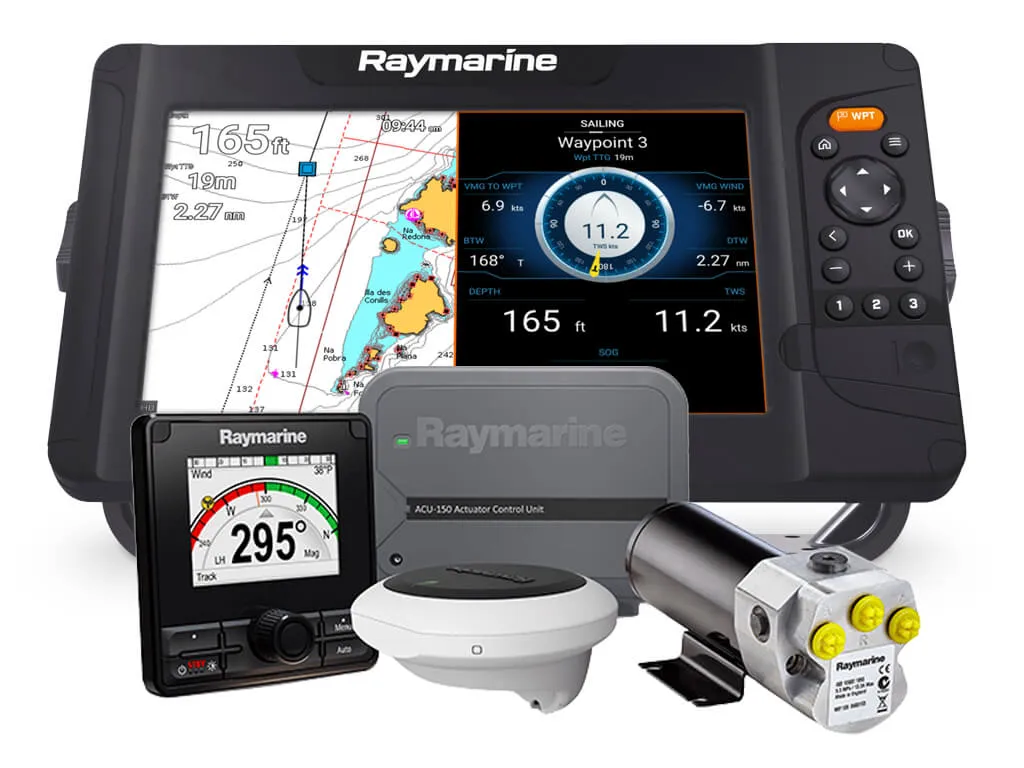

コンパスデータ

オートパイロットと接続

コンパスデータのみ共有。

▶︎ オートパイロットを選ぶ

ELEMENT Raymarine 安全性⑤

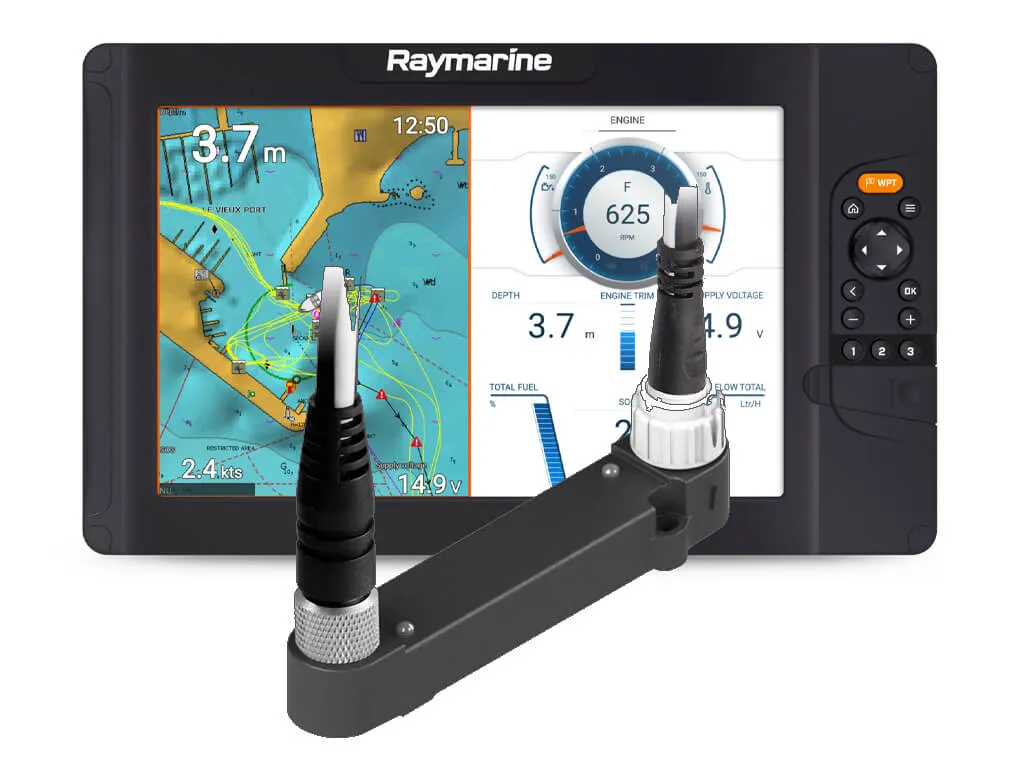

エンジンデータ

2つのエンジン/4つのタンク

Volvo、YAMAHA、Yanmar、HONDA、Caterpillarのデータ表示します。

▶︎ ECI-100を見る

ELEMENT Raymarine 安全性⑥

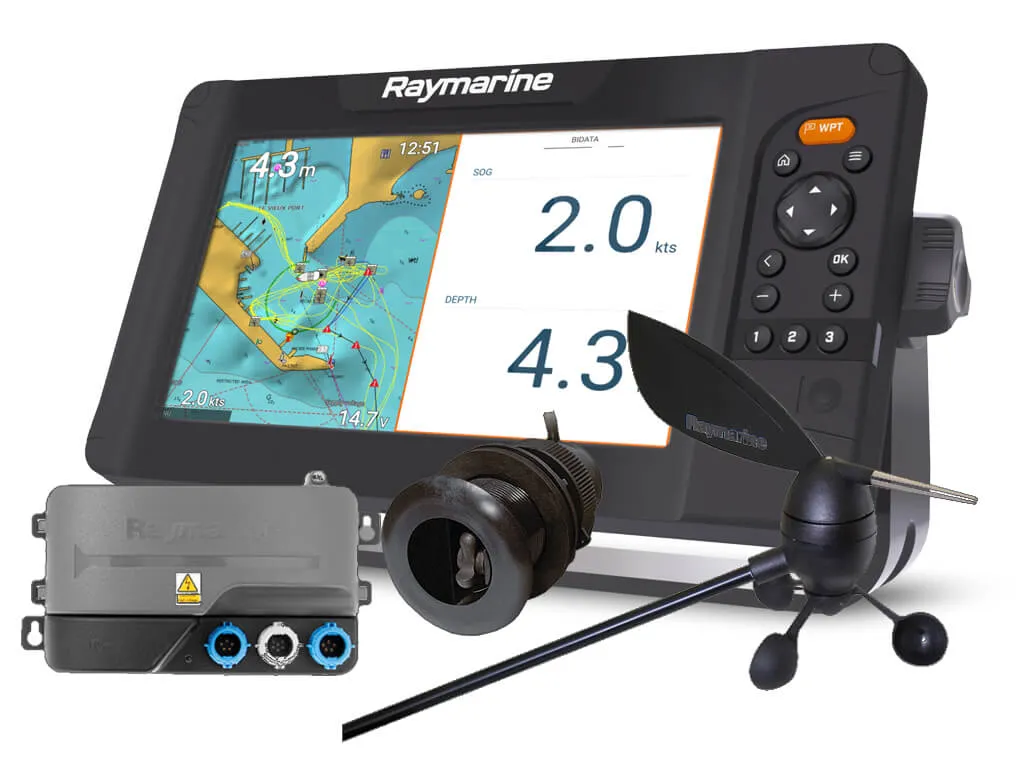

計器データ

風向風速/スピード

値の調整にはi70sが必要です。

▶︎ 計器を選ぶ

本製品のスペック

Element 7 HV(7インチ)ハイパービジョン内蔵 + HV-100トランサム
品番:E70532-05

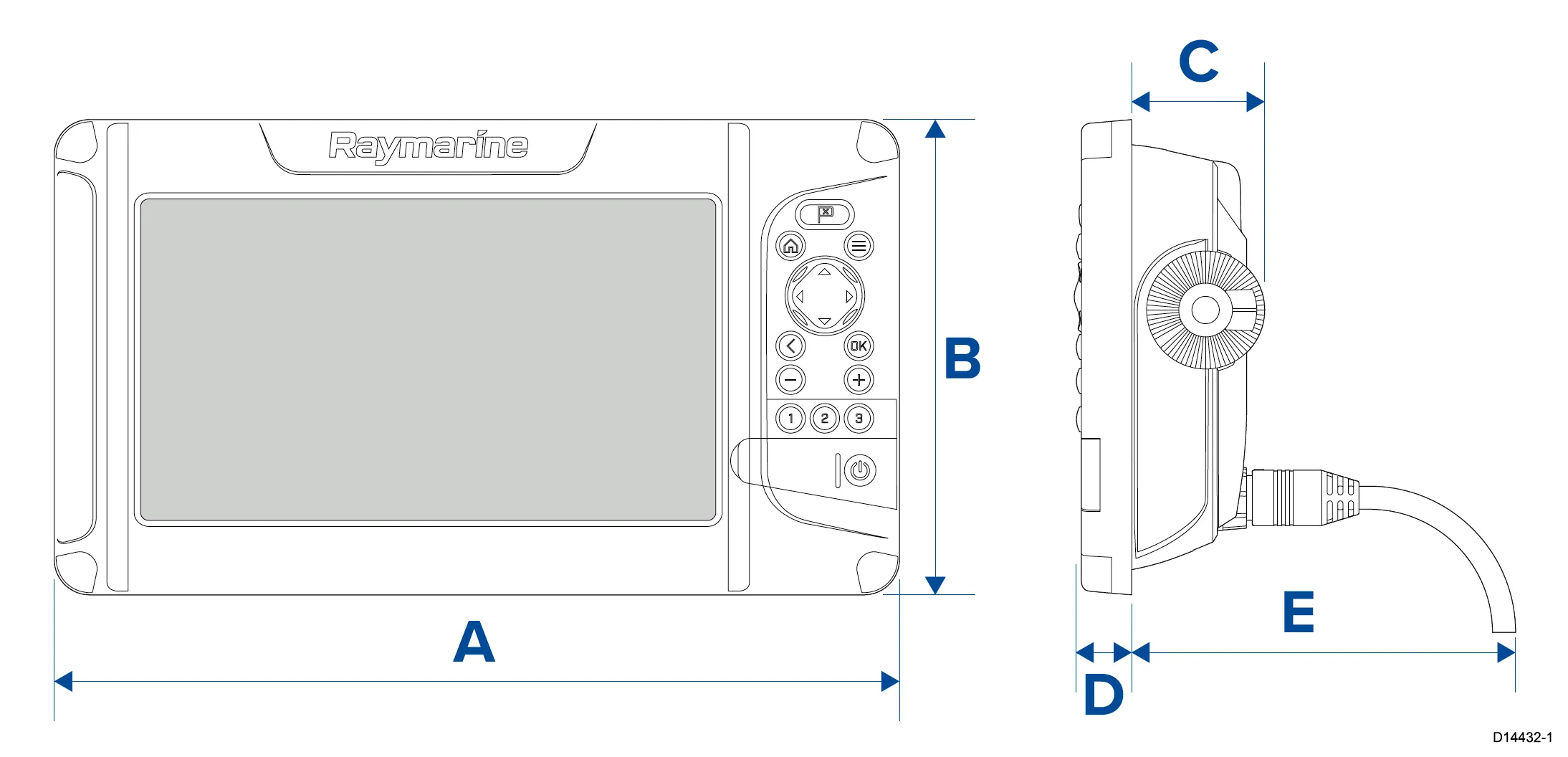

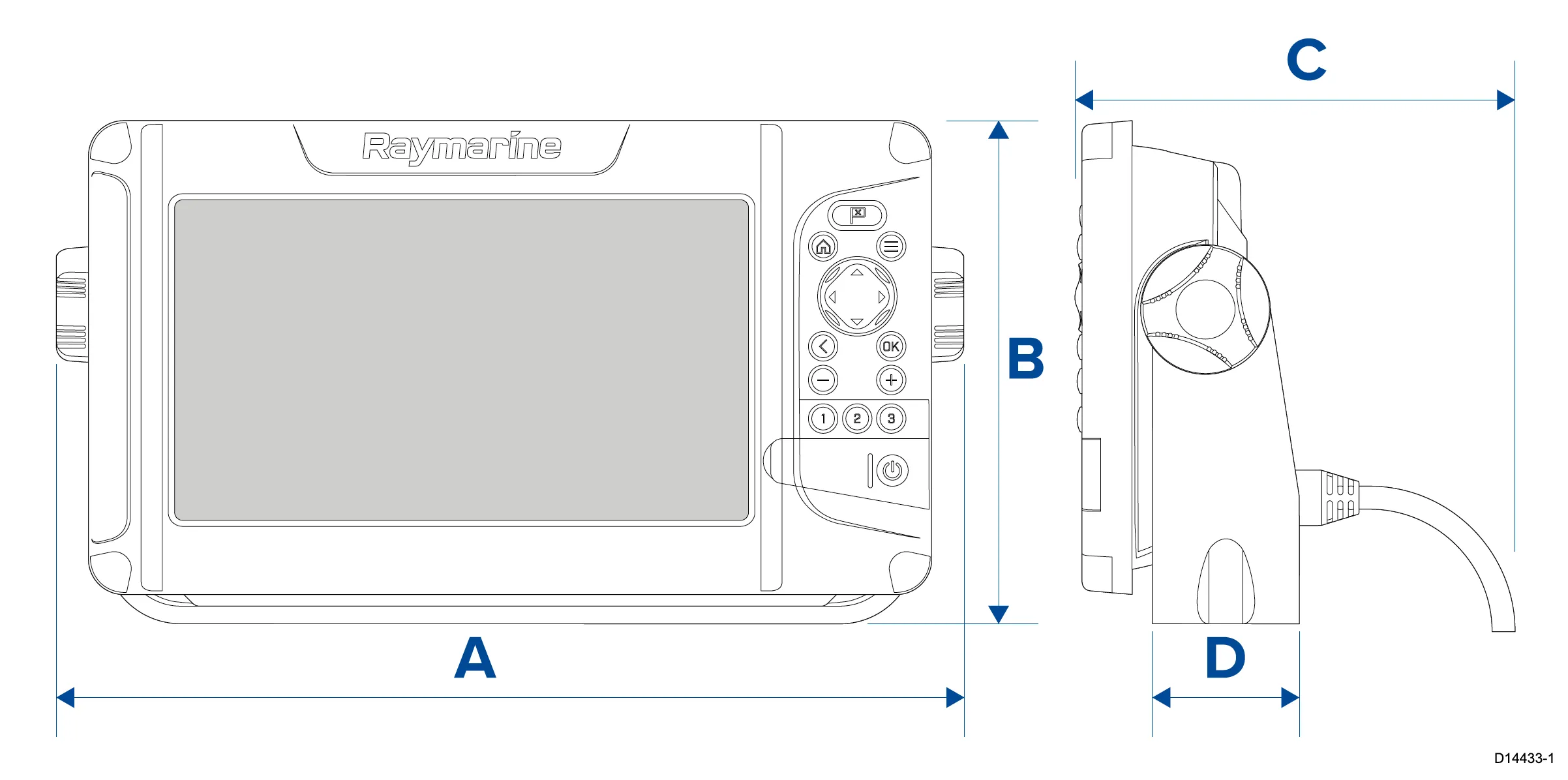

(mm) Element 7 Element 9 Element 12
A 263.85 308.40 373.40
B 162.59 171.00 225.19
C 149.40
D 60.84 50.11 55.00
(mm) Element 7 Element 9 Element 12
A 239.60 286.50 357.20
B 135.10 161.00 215.20
C 45.00 46.00
D 19.40
E 130.00

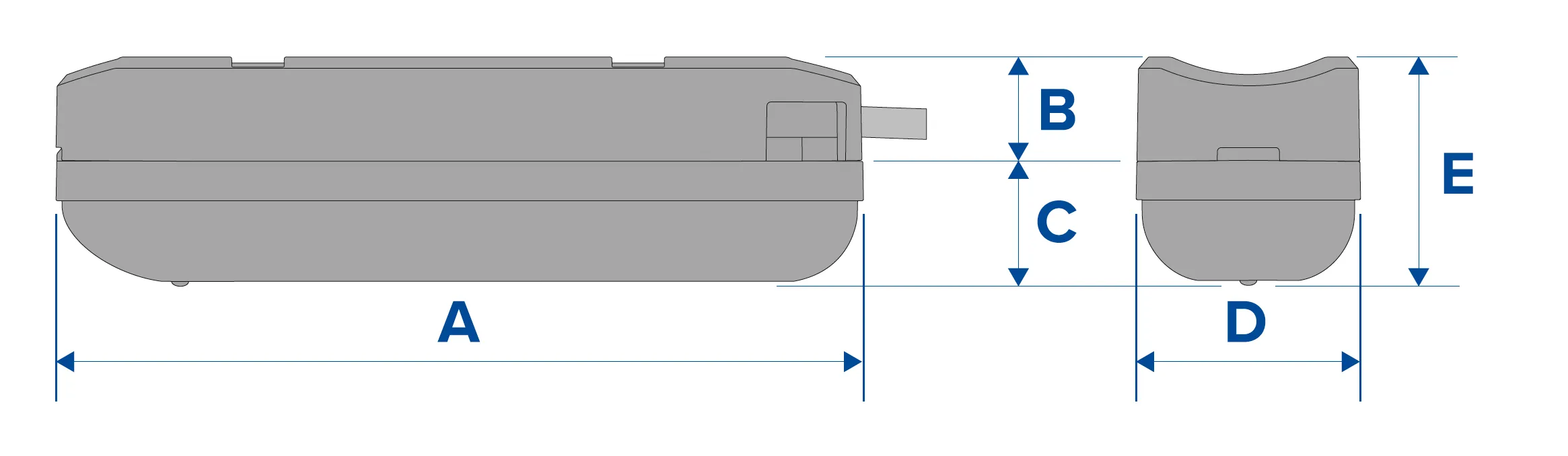

(mm)
A 204.60
B 26.50
C 31.50
D 57.00
E 58.00

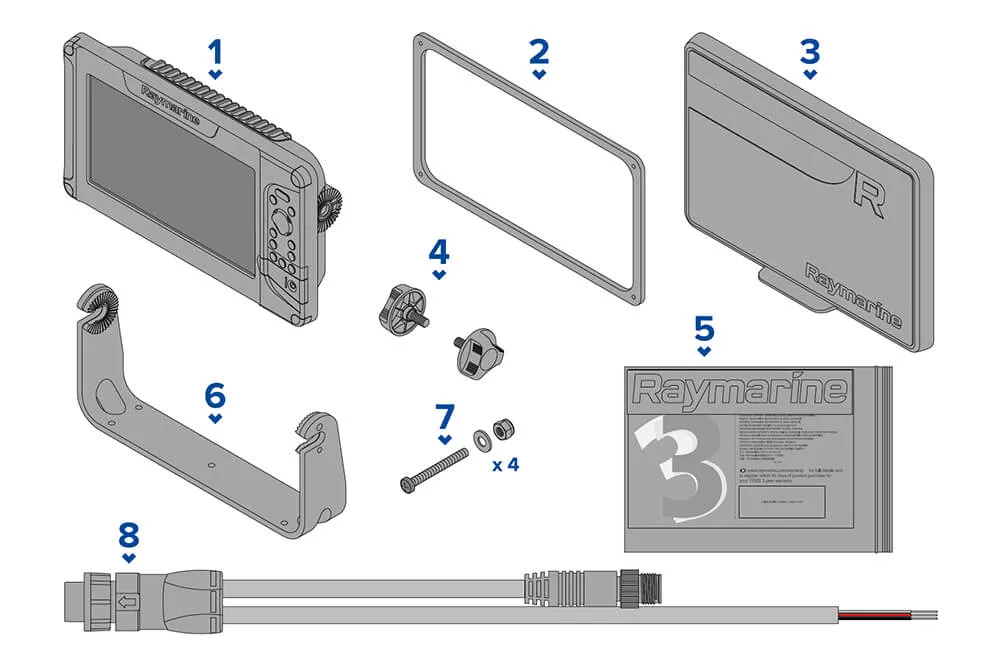

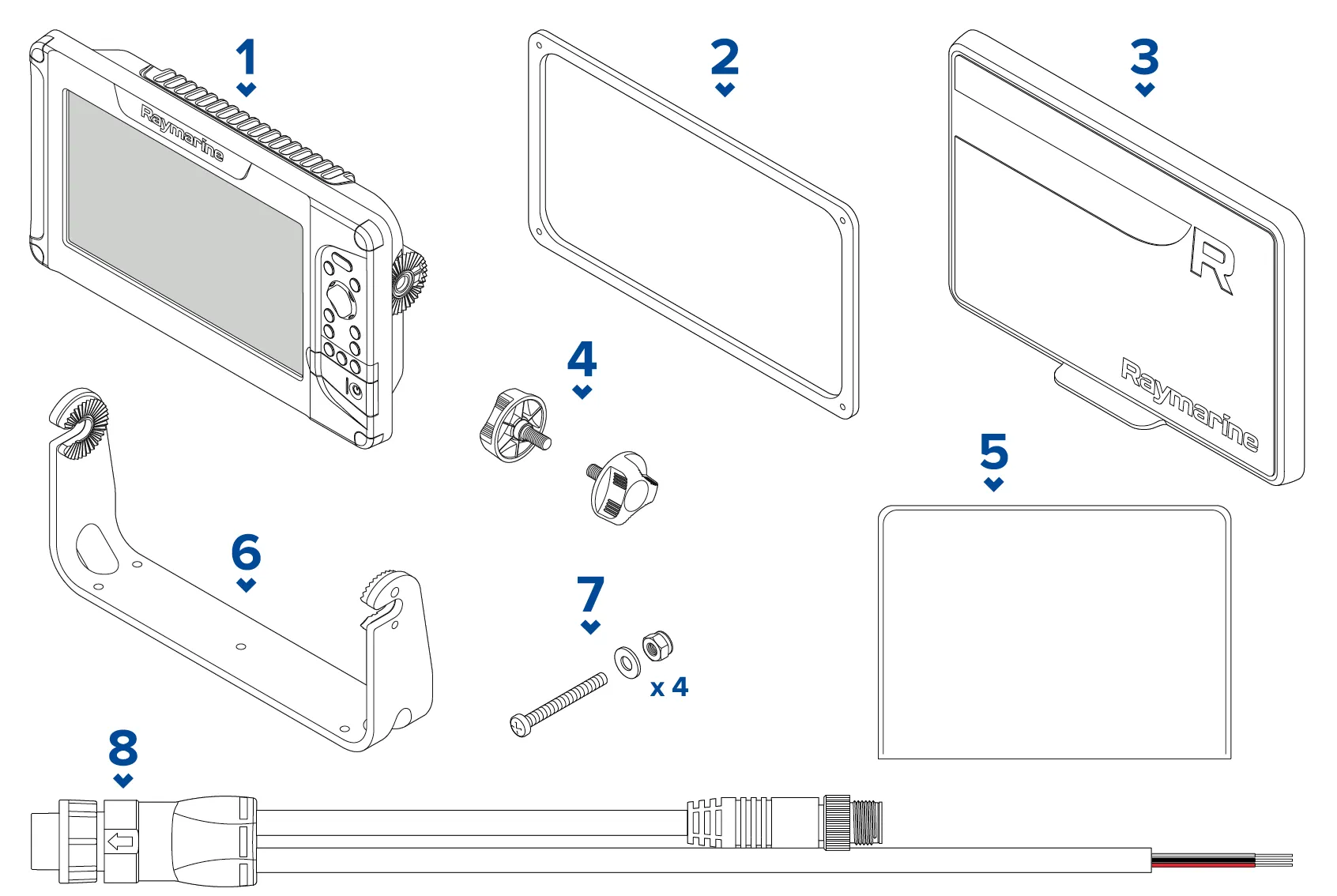

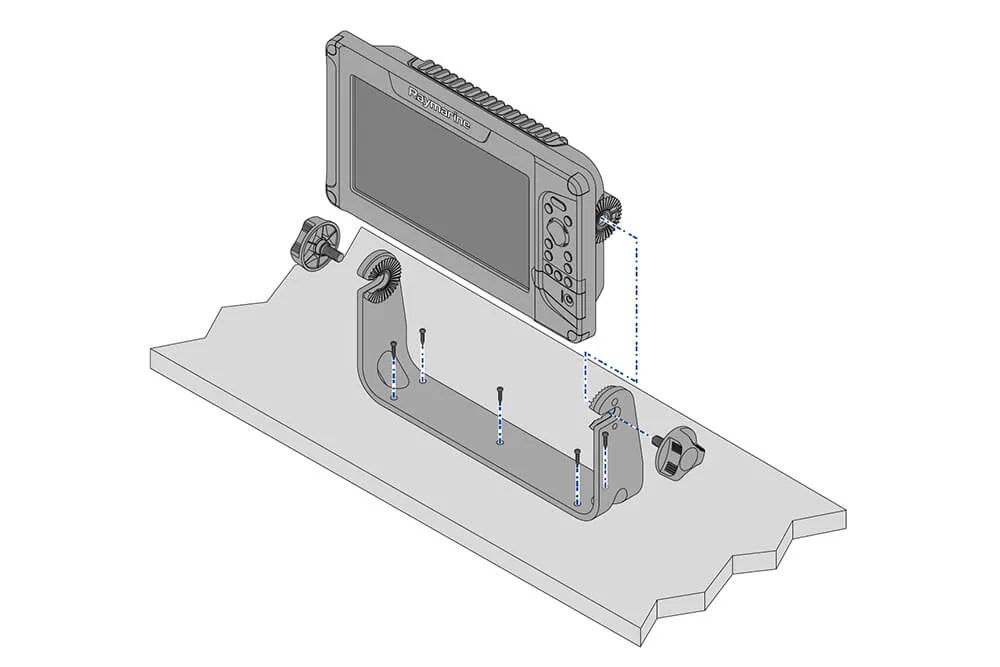

本製品の同梱物

同梱内容
1 Element™ ディスプレイ

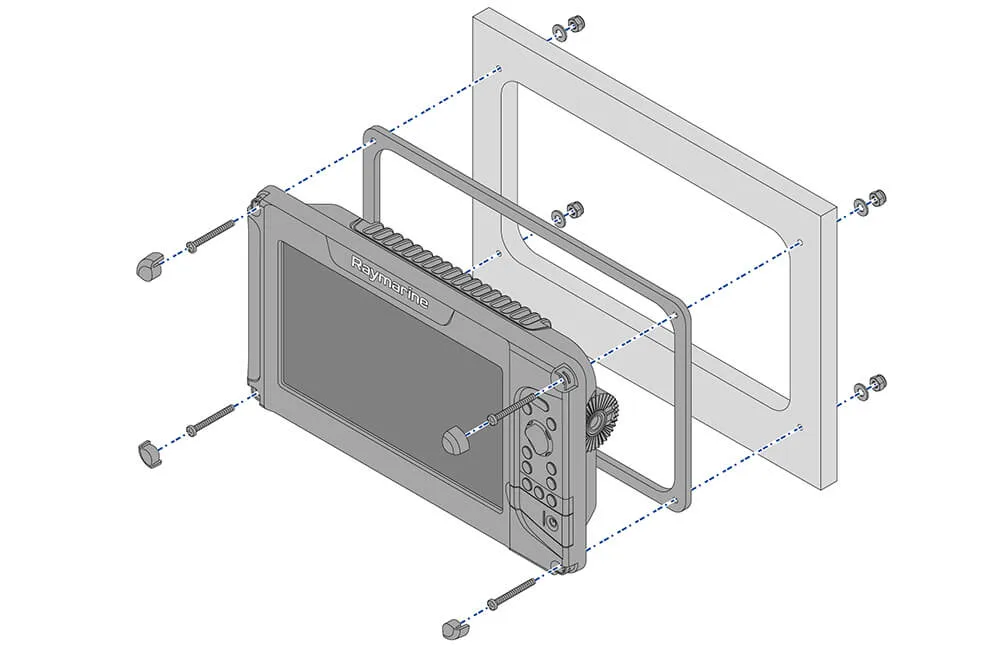

2 サーフェイスマウントガスケット
3 サンカバー
4 トラニオンノブ(2個)
5 ドキュメントパック
6 トラニオンブラケット
7 サーフェイスマウントステンレス鋼固定具(4個)(M4 x 40小ネジ、M4フラットワッシャー、M4ロックナット)
8 電源/ NMEA 2000ケーブル 1.5 m / NMEA 2000ケーブル 0.5 m

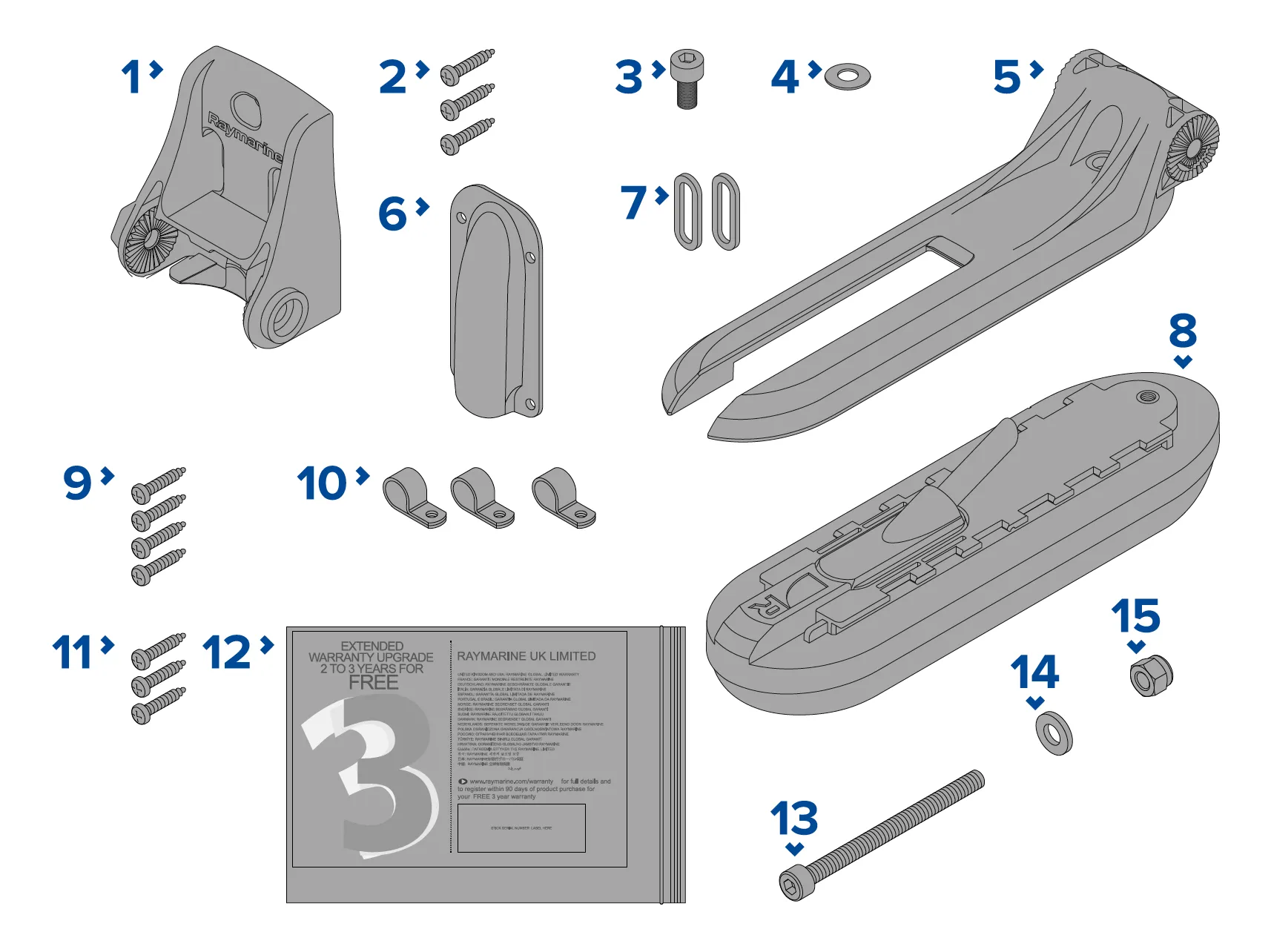

同梱内容
1 トランサムブラケット
2 ブラケット固定ネジ(3個)(4.2x19 mm A4ステンレス鋼)
3 M5x10六角ボルト(A4ステンレス鋼)
4 M5ワッシャー(A4ステンレス鋼)
5 ハンガーブラケット
6 エスカッションプレート(トランサムまたは隔壁を通してケーブルを配線するときに使用)
7 調整スロットワッシャー(2個)
8 6 mのケーブルが取り付けられたトランスデューサ
9 エスカッションプレート固定具(4個)(#8x13 SUS316)
10 ケーブルクリップ(3個)
11 ケーブルクリップ(3個)
12 ケーブルクリップ固定具(3個)(#8x13 SUS316)
13 M6x70六角ボルト(A4ステンレス鋼)
14 M6ワッシャー(A4ステンレス鋼)
15 M6ロックナット

本製品のスペック

製品名 ELEMENT 7 HV ELEMENT 9 HV ELEMENT 12 HV
ディスプレイサイズ (インチ) 7.0 9.0 12.0
ディスプレイ解像度 800 x 480 WVGA 1280 x 800 WXGA
画面操作 キーパッド(画面タッチ操作不可)
輝度 マルチタッチ
輝度 1,500ニット
視野角 (度) 50/60/70/70(上/下/左/右) 89/89/89/89(上/下/左/右)
ボディ
寸法 (mm) 240 x 135 x 62 287 x 161 x 62 357 x 215 x 62
重量 (g) 1,360 2,267 2,948
防水性 IPx6およびIPx7
使用温度範囲 (℃) -25 〜 +55
保存温度範囲 (℃) -30 〜 +70
電源
電圧 12V DC(8Vから16V DC)
消費電力(最大12V DC) 15ワット 20ワット 25ワット
センサー
GNSS / GPS ビルトインGNSSレシーバー:GPS / GLONASS
ソナータイプ(内蔵) ビルトインCHIRPソナー、DownVision(標準およびハイパー)、SideVision(標準およびハイパー)、RealVision™3D(標準およびハイパー)
ソナー接続 15ピンHyperVision™タイプコネクタ
ソナー出力 ブルーソナー = 100W
ダウンビジョン = 700W
ハイパーダウンビジョン = 1,000W
サイドビジョン = 700W
ハイパーサイドビジョン = 1,000W
リアルビジョン3D = 700W
ハイパーリアルビジョン = 1,000W
ソナー周波数 ブルーソナー = 200kHz
ダウンビジョン = 350kHz
ハイパーダウンビジョン = 1.2MHz
サイドビジョン = 350kHz
ハイパーサイドビジョン = 1.2MHz
リアルビジョン3D = 350kHz
ハイパーリアルビジョン = 1.2MHz
最大ソナー深度 ブルーソナー = 274m
ダウンビジョン = 183m
ハイパーダウンビジョン = 30m
サイドビジョン = 91m
ハイパーサイドビジョン = 30m
リアルビジョン3D = 91m
ハイパーリアルビジョン = 30m
ネットワーキング
イーサネット なし
NMEA0183 なし
NMEA2000 NMEA2000ポート(DeviceNet microC)
サポートされるNMEA2000ネットワーキング 入力:NMEA2000互換エンジン(最大2)| NMEA2000互換タンクセンサー(最大4)| 方位センサー(海図安定化用)
出力:GPS(VHF遭難およびDSC用)
SeaTalkng A06045 DeviceNetメス(F)アダプターケーブルが必要-400mm
USB なし
Wi-Fi WiFi-802.11 b / g / n
ブルートゥース Bluetooth 4.0 +低エネルギー+電力クラス1.5
その他
地図作成 Raymarine LightHouse NC2、Navionics、C-MAP Essentials、C-MAP 4D MAX +、およびRaymarineチャートストアにリストされているすべてのチャートと互換性があります。
潮流 LightHouse LNC2、NavionicsまたはC-MAPが必要
ウェイポイント/ルート/トラック 5,000 wpts / 200 wptグループ/ 50 rts-250 wpt max / 15トラック-10,000 max trk pts
内部メモリ 8GBソリッドステート
外部メモリ 1 x microSDスロット-microSDHC最大32GB NTFSまたはFAT32フォーマット/ microSDXC最大2TB NTFSまたはFAT32フォーマット(exFATのmicroSDネイティブフォーマットはNTFSまたはFAT32に再フォーマットする必要があります)
