Ray90
品番：E70492
※どれを選んで良いか分からない方も問い合わせください。
¥ 147,200 (税抜)
Ray90の技術基準適合証明等の情報は下記になります。
製品情報:
製品説明

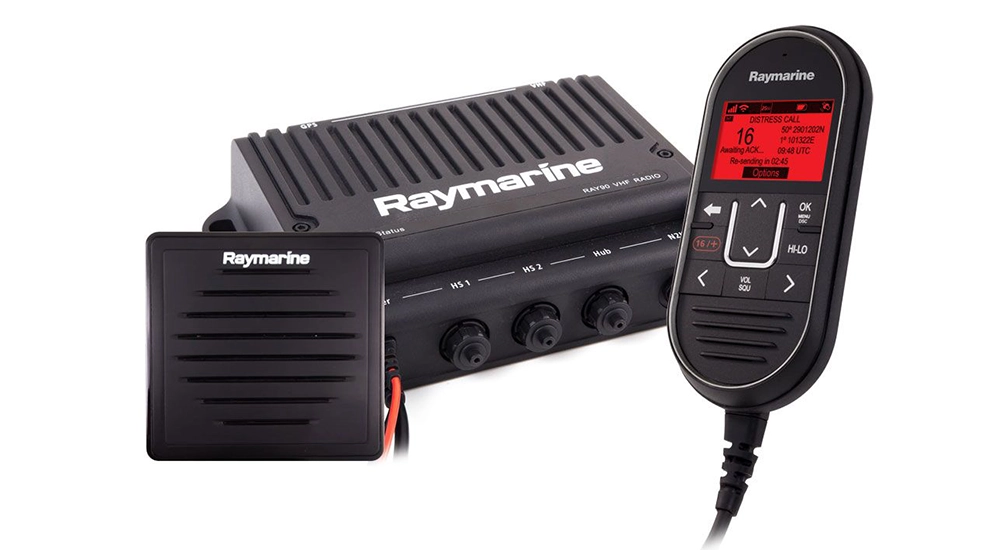

Ray90
VHFマリンラジオ
Ray90は、パワフルな25W送信機とコマーシャルグレードのエレクトロニクスを搭載し、長寿命で優れた性能を発揮します。
チャンネルスキャン、デュアルウォッチ、トライウォッチ、ウェザーアラートを標準装備しています。クラスDデジタル選択呼出無線機と内蔵GPSにより、高度な安全性と呼出機能を簡単に設定することができます。
セットアップ時に船舶のMMSI番号を入力するだけで、すぐに使用することができます。GPSを使用する場合は、オプションのパッシブGPSアンテナGA150が必要です。
ポジショントラッキング
Ray90の位置追跡機能を使って、近くにいる最大5隻のDSC搭載船舶を監視することができます。船舶の位置は自動的にあなたのRaymarine MFDに共有されます。クルージングパーティーの他のボートを監視したり、興味のある船舶を監視したり、地元の船団を管理することができます。ヨーロッパでは、Ray90は航行可能な内陸水路でのATISシステムをサポートしています。
ラウドヘイラー
Ray90の内蔵ラウドヘイラーは、デッキや港の向こう側であなたの声を届けます。オプションのホーンを接続すれば、30Wのオーディオ出力と2ウェイ・トークバックであなたの存在をアピールすることができます。霧が発生した場合、ラウドヘイラーは、航行中および停泊中の動力船および帆船に必要なフォグ信号を自動的に鳴らすように設定することもできます。
防水・防塵
Ray90のトランシーバーユニットは、耐衝撃性、耐振動性、放熱性に優れたアルミニウムで鋳造されています。RayMicハンドセットには、どんな状況でも見やすい超高輝度バックライトが搭載され、特大のキーは、よく使う機能に簡単にアクセスでき、確実なグリップを提供します。

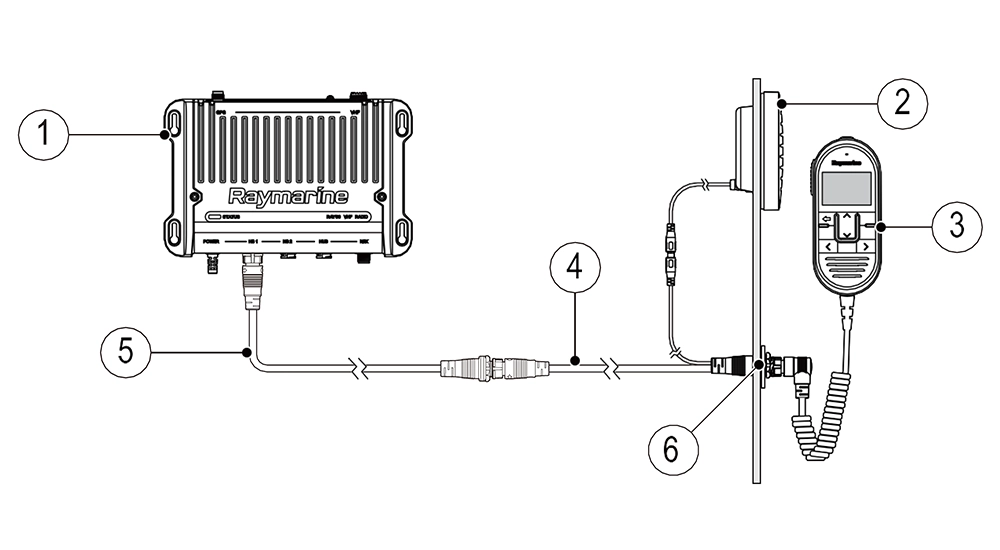

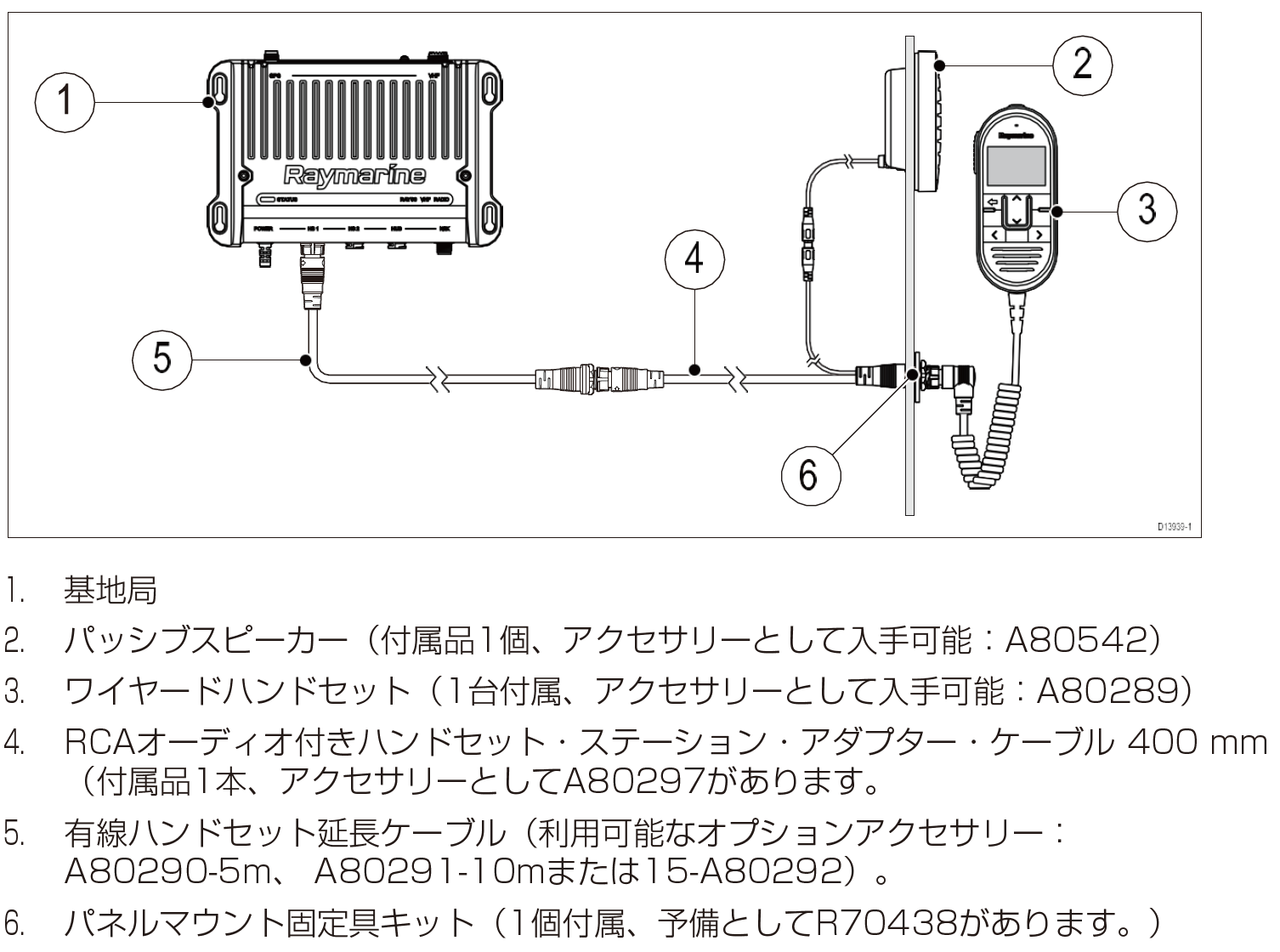

システムを拡張

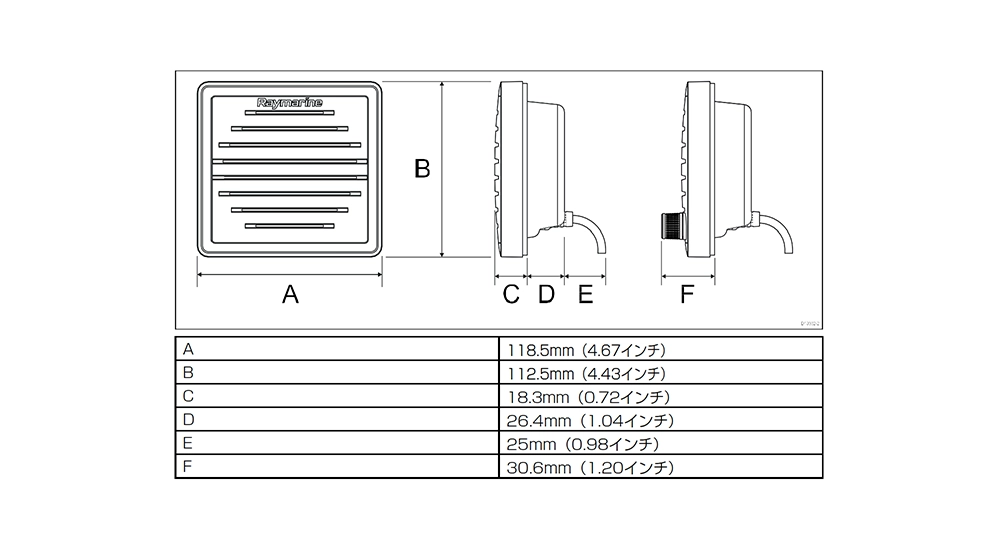

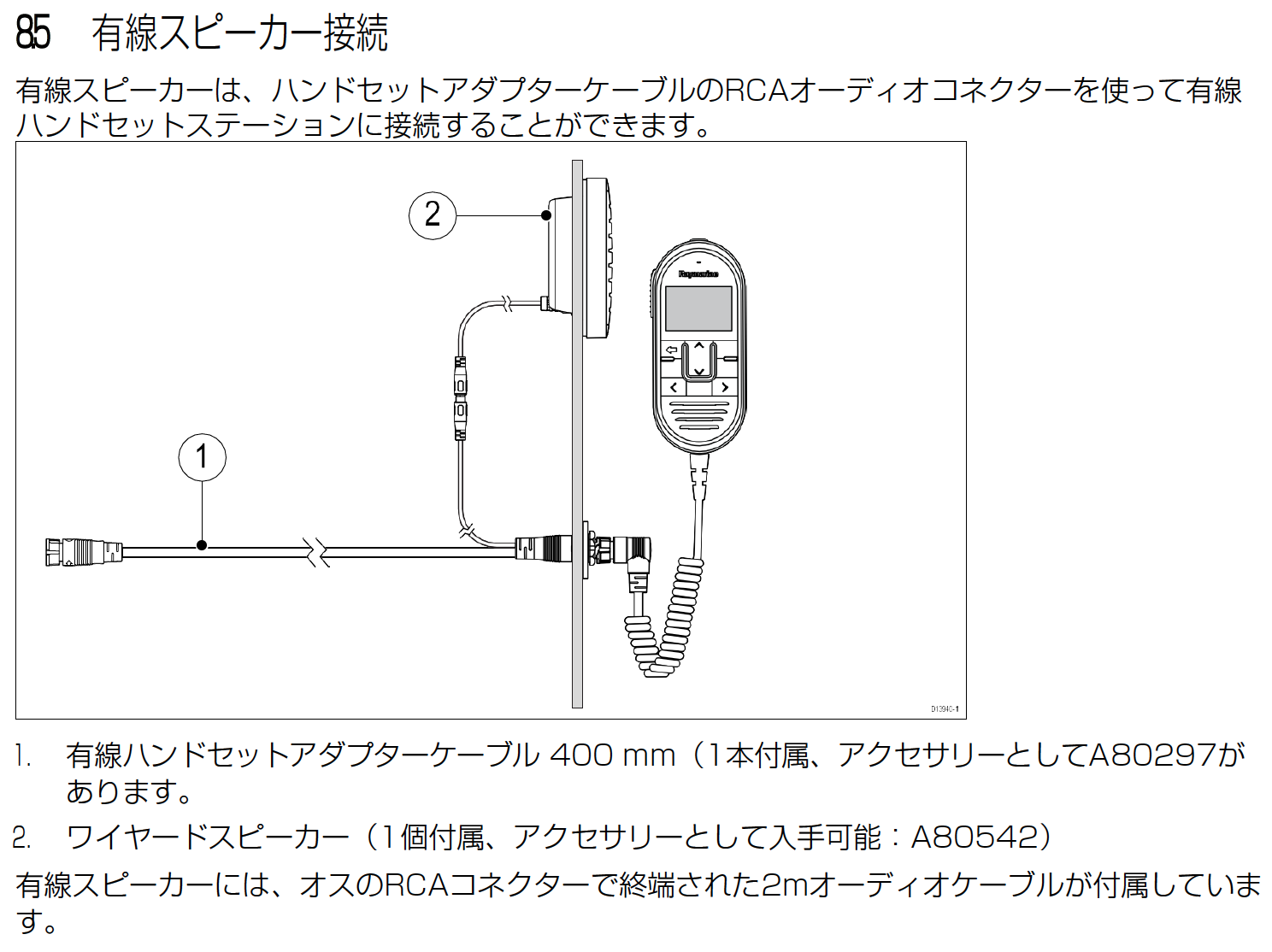

Ray90システムには、RayMic有線ハンドセット1台とパッシブスピーカーキットが含まれています。RayMicハンドセットとリモートスピーカーを追加して、システムを拡張することができます。ノイズの多い環境では、オプションのアクティブリモートスピーカーをお選びください。Ray90は、船舶の大小にかかわらず、水上での通信に必要なパワーとパフォーマンスを備えています。
主な特徴
Ray90
| 仕様 |
|---|
| ブラックボックスデザインで目立たないように取り付け、ダッシュボードのスペースを節約 |
| 機能豊富なマルチステーション対応VHF無線機 |
| ワイヤレスハンドセットとアクティブスピーカーが利用可能 |
| 有線ハンドセット、パッシブスピーカー付属 |
| 2台の端末に拡張可能 |
| ラウドヘイラー、フォグ信号発生器内蔵 |
| GPS受信機（オプションの外部アンテナ） |
| クラスDデジタル選択呼出 |
| シンプルなNMEA2000とNMEA0183のネットワーク化 |
主な特徴
Ray90
| 環境仕様 | |
|---|---|

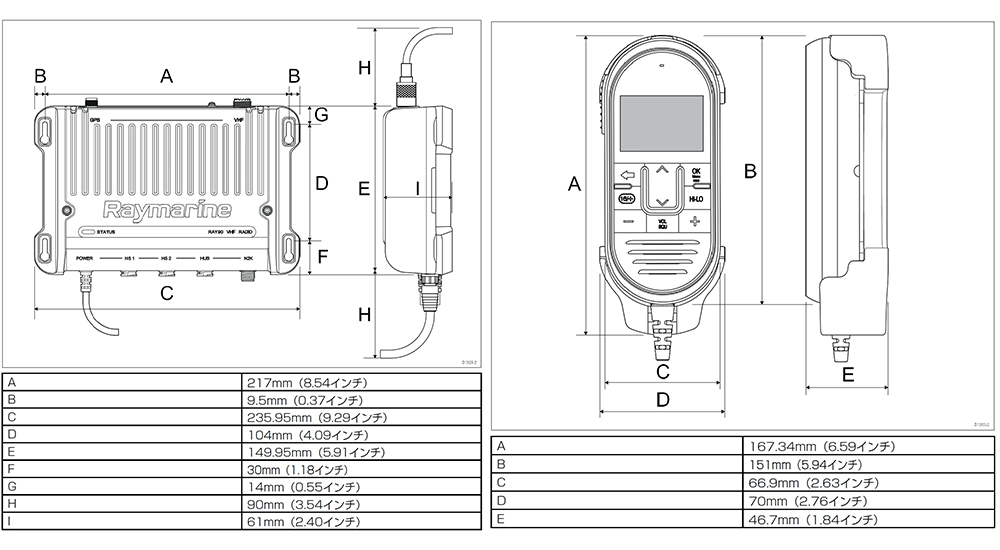

| サイズ (HxWxD) 本体 | 高さ = 63mm (2.48 インチ) / 幅 = 最大 235mm (9.25 インチ) / 奥行 = 160mm (6.30 インチ) 最大背面ケーブルを除く |
| 本体重量 | 2.6キロ（5.7ポンド） |
| 環境 | |
| 水の完全性 | IPX6 & IPX7 に準拠 / EN60945 に準拠 |
| 動作温度範囲 | -25℃～55℃ |
| 保存温度範囲 | -25℃～70℃ |
| 湿度 | 最大 95% |
| 電源 | |
| 通信ポート | NMEA 0183 (バージョン 4.01) / NMEA2000 (バージョン 3.101) |
| 公称供給電圧 | DC12V / 逆極性および過電圧保護 |
| 動作電圧範囲 | DC9V～DC16V |
| 消費電流 | 高出力 (13.6V) で 6A 未満 / スタンバイ: 600 mA / 受信: 2 アンペア |
| 送信機 | |
| 周波数範囲 | 156.000 ～ 157.425 MHz / 155.500 ～ 161.425 MHz プライベート チャネル |
| 周波数安定性 | +/- 1.5ppm |
| チャネル間隔 | 12.5kHz |
| 電力出力 | ハイパワー = 25 ワット / ローパワー = 1 ワット |
| スプリアス放出 | 25W で -36 dBm を超える (0.25 µW 未満) |
| 最大偏差 | +/- 5kHz |
| アンテナ ポート インピーダンス | 50 オーム (標準) |
| 受信機 | |
| 受信機の種類 | ダブルコンバージョンスーパーヘテロダイン |
| 周波数範囲 | 156.000 ～ 157.425 MHz / 155.500 ～ 161.425 MHz プライベート チャネル |
| 感度 | 1 マイクロボルト以上の EMF @ 20dB SINAD |
| スケルチ感度 | -2 dBμ EMF 未満 |
| ハム＆ノイズ | -40dB以上 |
| オーディオの歪み | 10%未満 |
| 受信感度 | 距離 -119 dBm (0.25uV)@12 dB SINAD ← 標準 / ローカル -110 dBm (0.7uV)@12 dB SINAD ← 標準 |
| 隣接チャネルの選択性 | 70dB以上 |
| スプリアス応答拒否 | 70dB以上 |
| 相互変調除去 | 70dB以上 |
| スピーカー (アクティブ & パッシブ) | |
| 外部パッシブスピーカー電源 | 5W (4Ω) / 2.5W (8Ω) (パッシブ) |
| ハイラースピーカー出力 | 24W(4Ω)/12W(8Ω) |
| GPS | |
| チャンネル数 | 72 |
| コールドスタート | 29 |
| 受信機 IC の感度 | -167 dBm (トラッキング) / -148 dBM (取得) |
| GNSS 互換性 | GPS / GLONASS / *北斗 |
| SBAS 互換性 | WAAS / EGNOS / MSAS |
| 特別な機能 | アクティブジャミングと干渉低減 |
| 動作周波数 | GPS L1 C/A / GLONASS L10F / 北斗 B1 |
| 信号取得 | 自動 |
| 年鑑更新 | 自動 |
| 測地データム | WGS-84 (Raymarine MFD から入手可能な代替品) |
| リフレッシュレート | 20 Hz (毎秒 20 回の同時 GNSS) |
| 位置精度 | SBAS なし: <2.5 メートル 95% の確率 / SBAS あり: <2 メートル 95% の確率 |
| その他 | |
| 免許 | Ray90を操作するには従事者免許（2級海上特殊無線技士以上）が必要です。電波法を遵守して運用下さい。 |

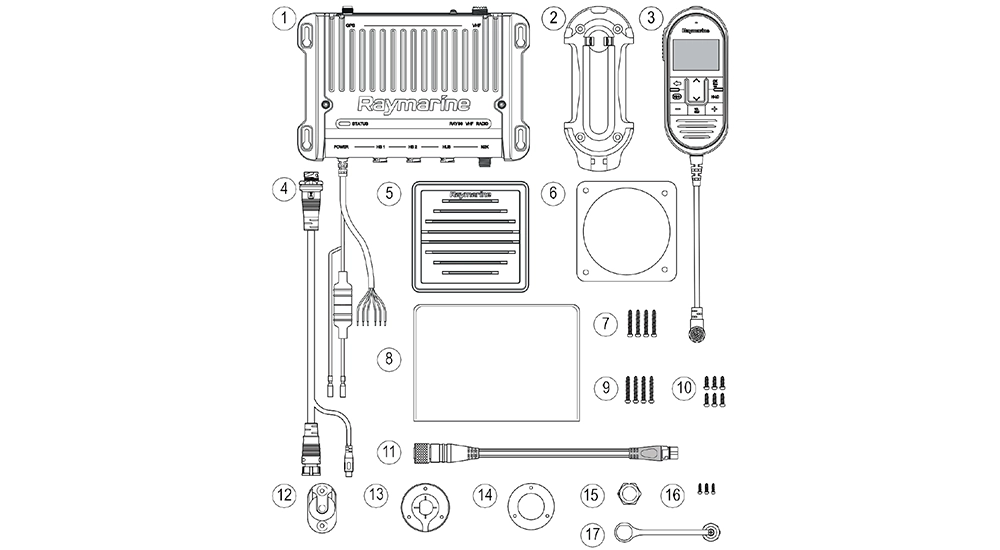

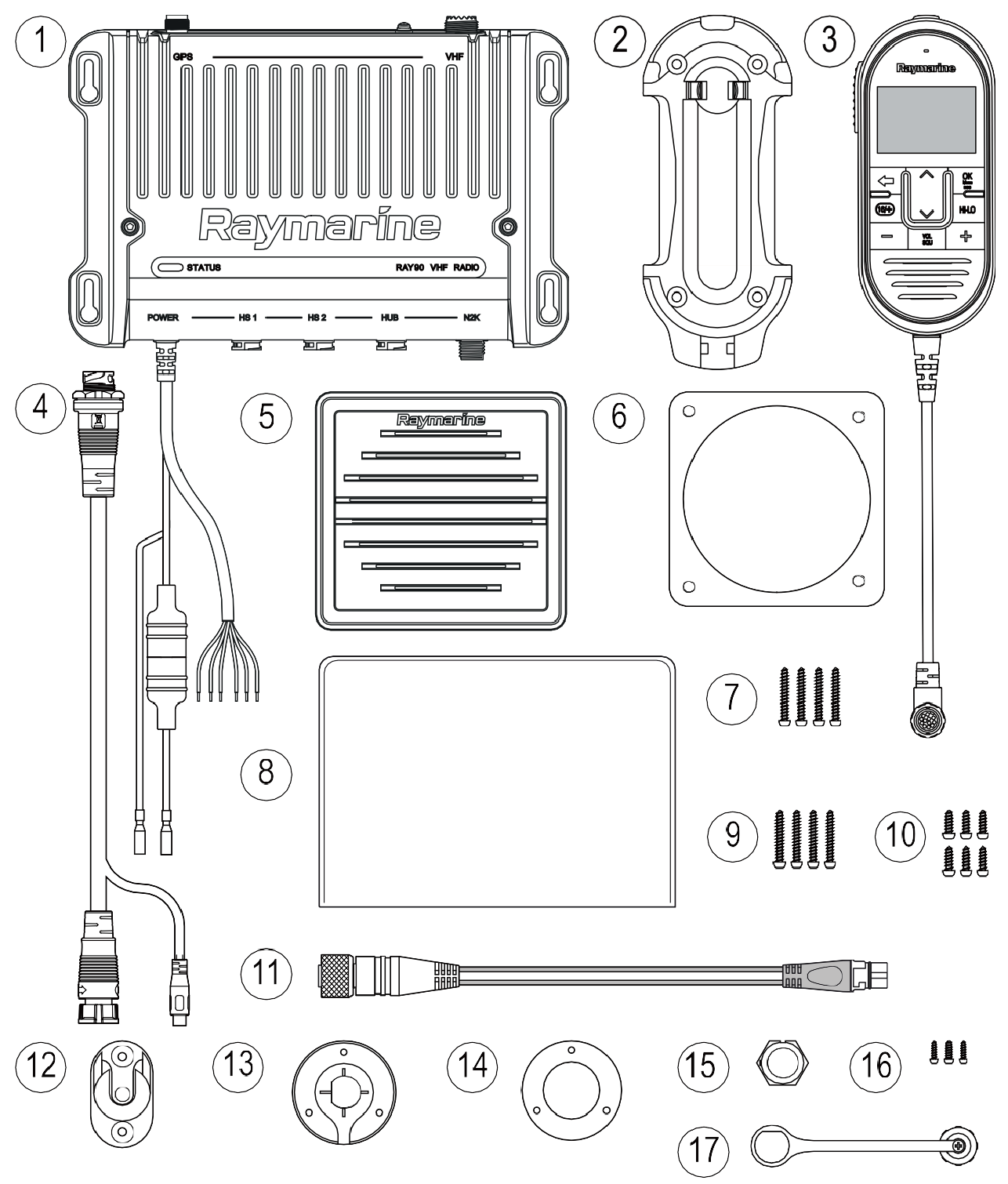

本製品の同梱物
本製品の同梱物
| 同梱物 |
|---|
| ① Ray90 VHF（電源・データケーブル含む） |
| ② 有線式ハンドセットホルスター |
| ③ 有線子機 |
| ④ 有線ハンドセットアダプターケーブル（RCA Audio 400 mm） |
| ⑤ パッシブスピーカーとベゼル |
| ⑥ パッシブスピーカー取り付け用ガスケット |
| ⑦ M4x25ネジ4本（有線スピーカー取り付け用） |
| ⑧ ドキュメンテーション |
| ⑨ M4x25ネジ4本（ベースステーション取り付け用） |
| ⑩ M4x12ネジ6本（ハンドセットホルスターおよびフックプレート取り付け用） |
| ⑪ DeviceNet to SeaTalkng ® 1 m アダプタ・ケーブル |
| ⑫ 受話器フックプレート |
| ⑬ スルーパネルケーブル取付板 |
| ⑭ スルーパネルケーブル取付板ガスケット |
| ⑮ スルーパネルケーブルマウントナット |
| ⑯ スルーパネルケーブル取付板用ネジ×3本 |
| ⑰ スルーパネルケーブルマウントダストキャップ |
