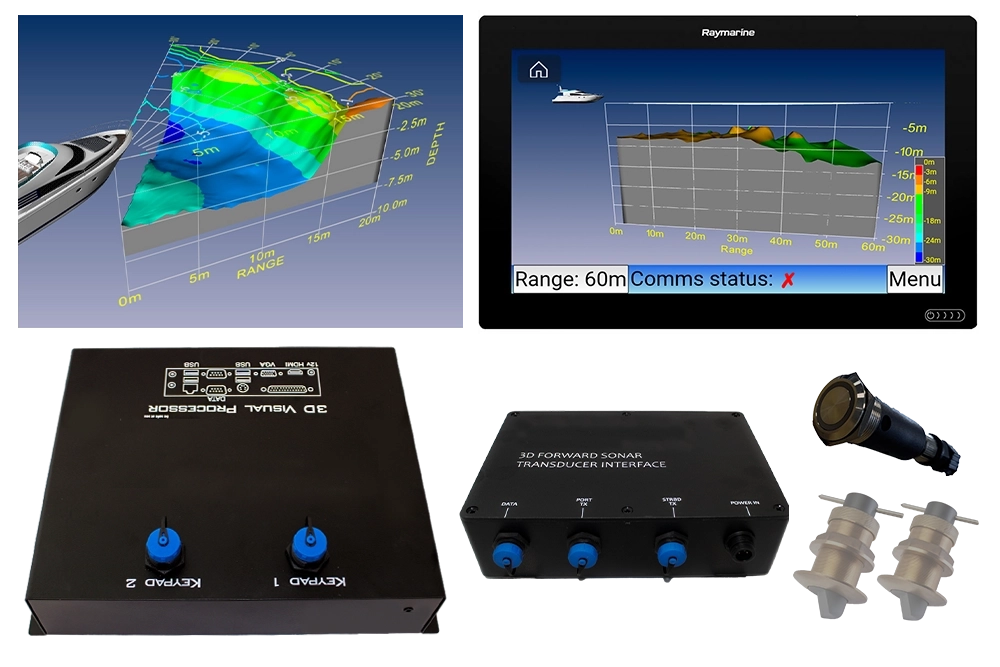

前方ソナー スチール スルハル トランスデューサー(5インチ) 画像①
前方ソナー スチール スルハル トランスデューサー(5インチ) 画像② 前方ソナー スチール スルハル トランスデューサー(5インチ) 画像③ 前方ソナー スチール スルハル トランスデューサー(5インチ) 画像④ 前方ソナー スチール スルハル トランスデューサー(5インチ) 画像⑤ 前方ソナー スチール スルハル トランスデューサー(5インチ) 画像⑥

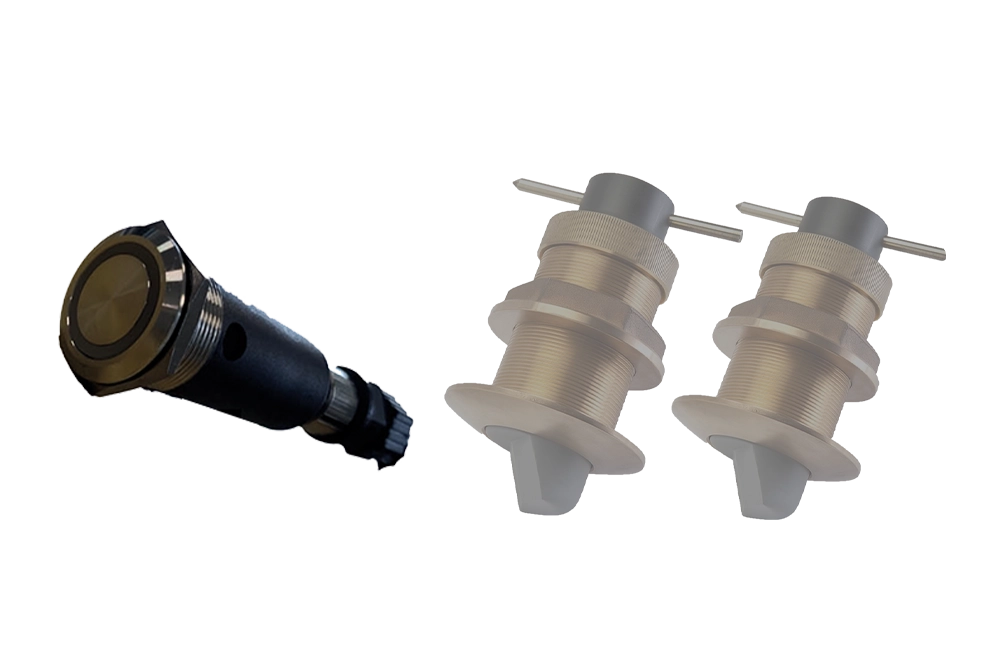

前方ソナー スチール スルハル トランスデューサー(5インチ)

品番:FLS3DGEN45S
日本語操作マニュアル付

▶︎ 前方ソナー スチール スルハル トランスデューサー(5インチ) 日本語マニュアル.pdf

※どれを選んで良いか分からない方も問い合わせください。

¥ 2,680,800 (税抜)


座礁をなくす世界

前方ソナー スチール スルハル トランスデューサー(5インチ)

forward-looking sonar

海底を見ながら安全航行

前方ソナーは安全な航行のために不可欠な振動子です。

海底は常に変化し続けているため、

海図には表示されない危険な障害物を確認することができます。


こんな経験ありませんか?

前方ソナー スチール スルハル トランスデューサー(5インチ)

航行中の『ヒヤリハット』
AXIOM アプリ①
First time on the route

初めての航路

初めて行く不安感。慣れた海を離れ、まだ行ったことのない目的地に向かって船を走らせる時

AXIOM アプリ②
sudden ford

突如の浅瀬

突如のアラームにドキッ。浅瀬に迫っている事を知らず、デプスセンサーの警告音で助かった時

AXIOM アプリ③
Areas of high stranding frequency

座礁多発エリア

神頼みでドキドキ。底が浅いとは聞いていたけど、通らなくちゃいけない時

AXIOM アプリ⑤
Sudden thick fog

突然の濃霧

何も見えないハラハラ。数分で霧に囲まれ、目の前のモノしか集中できない時


事故より大切な命

前方ソナー スチール スルハル トランスデューサー(5インチ)

2022年度の船舶事故隻数:1,970隻、死者・行方不明者数:68人となり、その一部の原因が座礁によるものです。

「自分だけなら」という考えもありますが、家族や友人などが乗船することを考慮すると如何なる安全は確保が必要です。

一度船が破損した場合、直すのに数百万以上かかるケースが多く、もし沈没した場合は船を購入した時の金額を失い、

クレーン船を手配した場合は作業費で数十万から数百万、エンジンなどが水没している場合は更に買い替え費用で数百万円かかります。


海底を見ながら船と命を守る

『座礁しない前方ソナー』

前方ソナー スチール スルハル トランスデューサー(5インチ)


まずは動画をご覧ください

前方ソナー スチール スルハル トランスデューサー(5インチ)

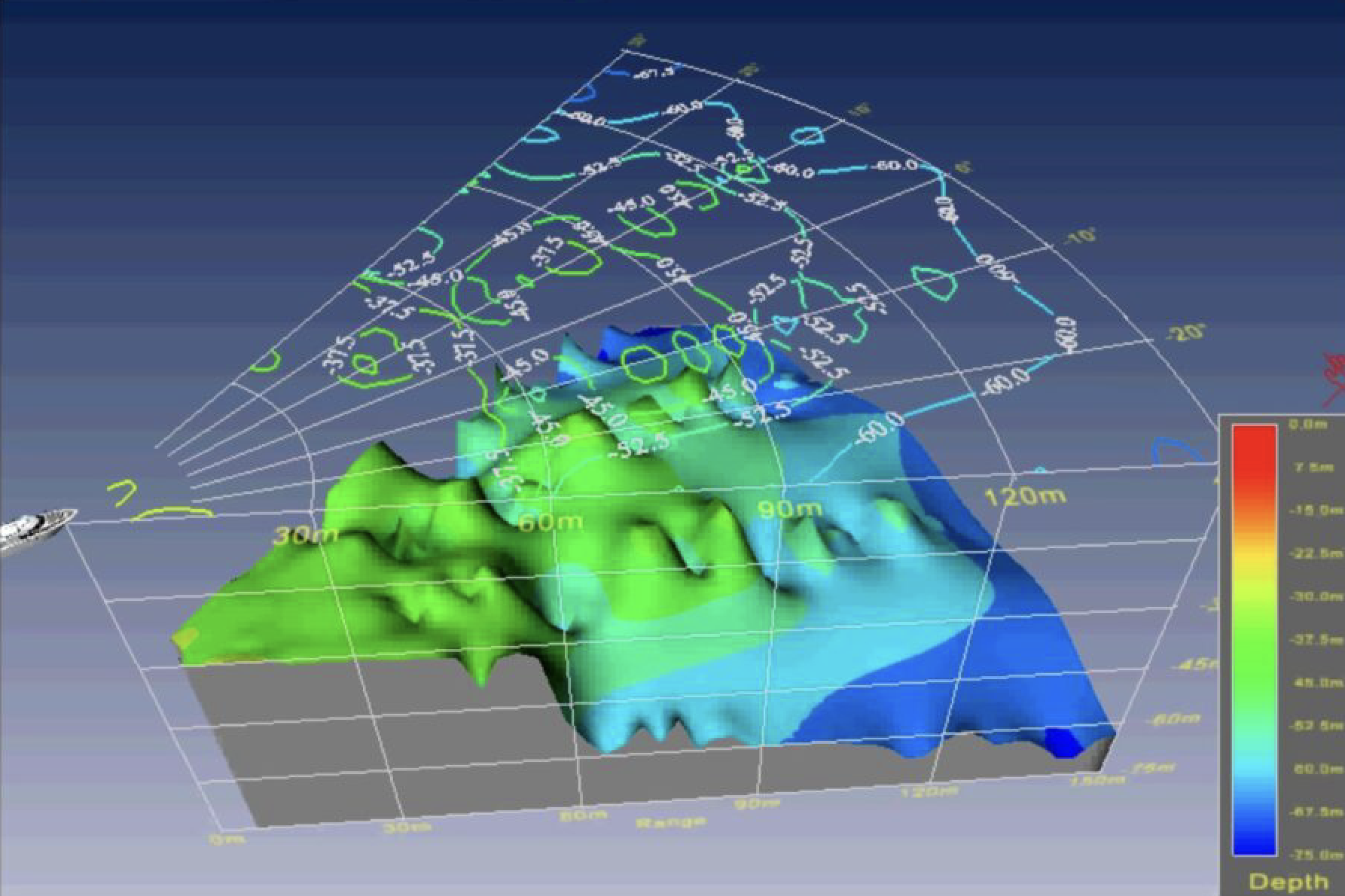

※ 注)海底3D映像が見づらくなる意見が多かった為、現在のソフトウェアでは画像の等深線は表示できません。

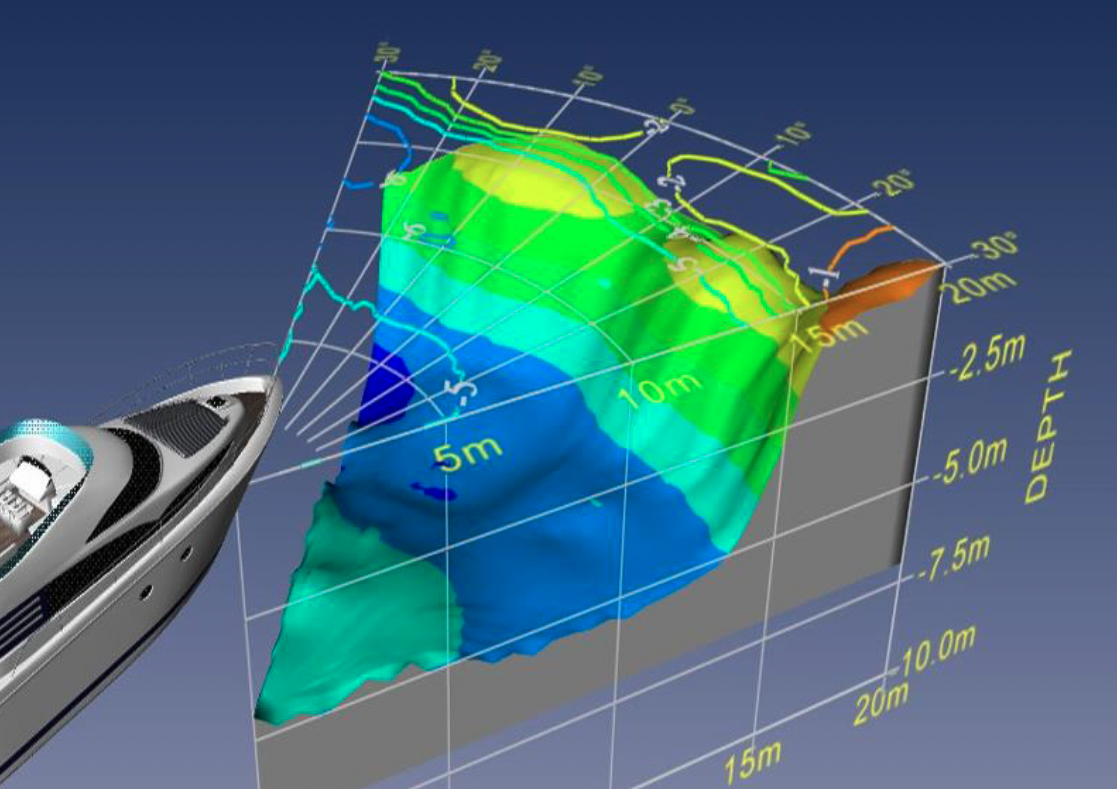

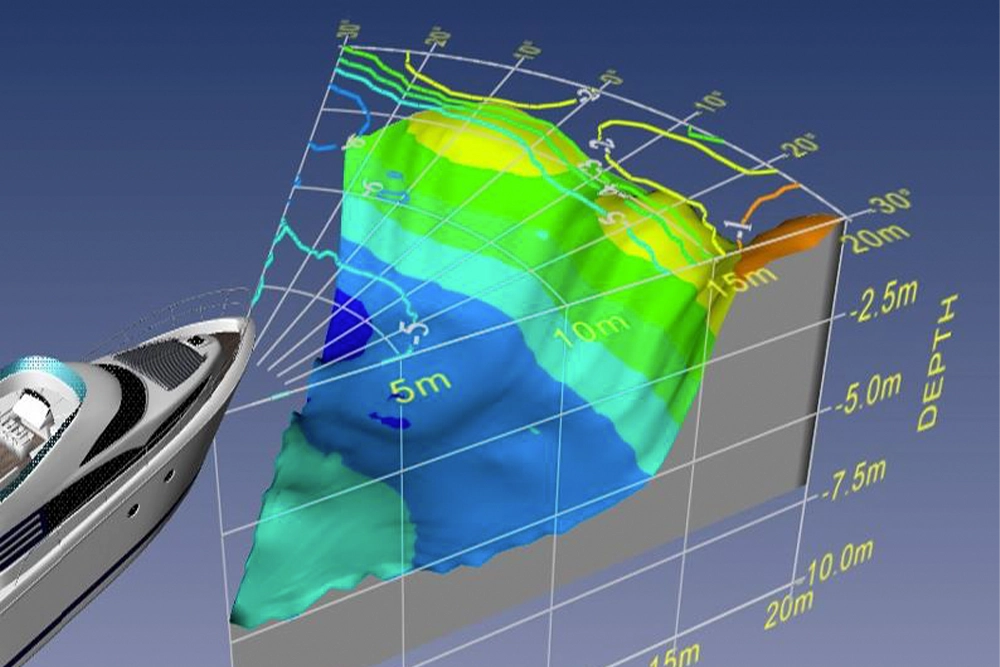

① 幅広い範囲

前方ソナー スチール スルハル トランスデューサー(5インチ)

真正面から真下まで、90度の完全な弧を見渡すことができます。そして、水平ビームは合計60度(左舷から右舷まで)です。

※ 注)海底3D映像が見づらくなる意見が多かった為、現在のソフトウェアでは画像の等深線は表示できません。


② 遠い距離

前方ソナー スチール スルハル トランスデューサー(5インチ)

最大検出距離は200mで、危険回避するための十分な距離まで把握します。

※ 注)海底3D映像が見づらくなる意見が多かった為、現在のソフトウェアでは画像の等深線は表示できません。

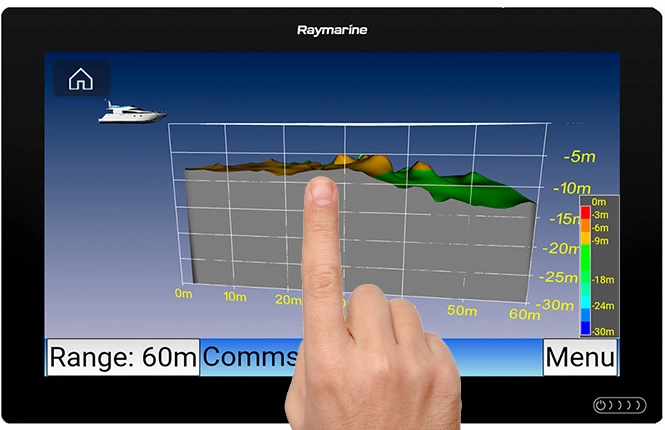

③ 見たい角度

前方ソナー スチール スルハル トランスデューサー(5インチ)

ディスプレイ上で直接タッチして360度回転させることができます。

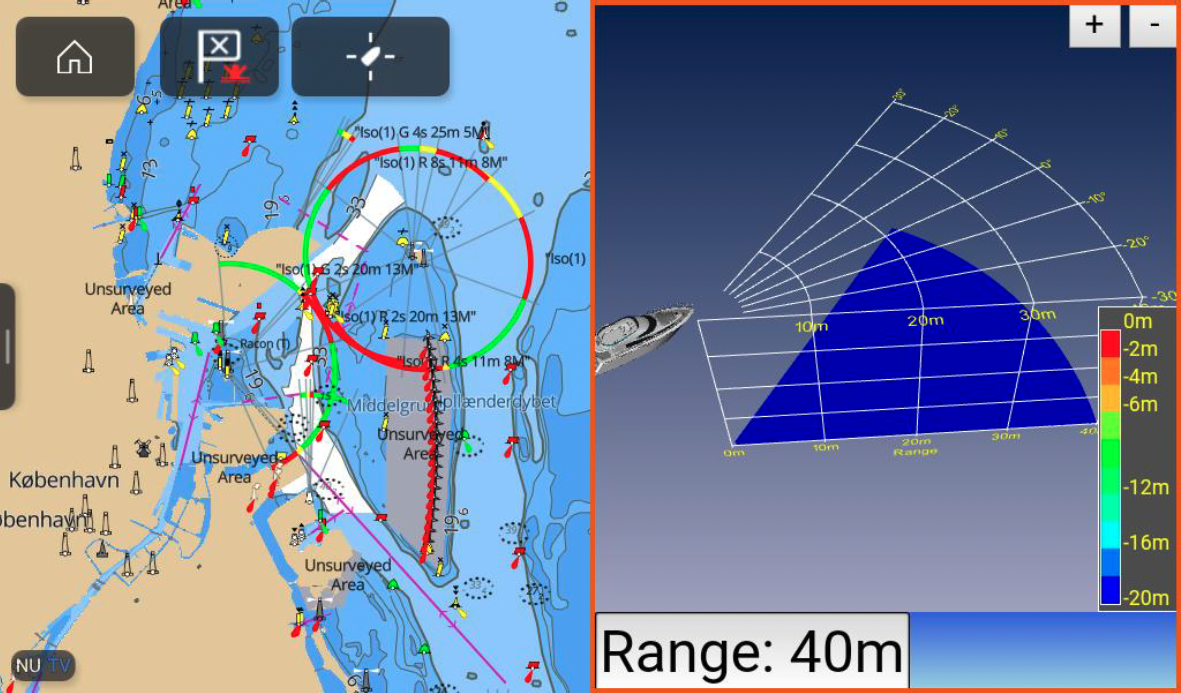

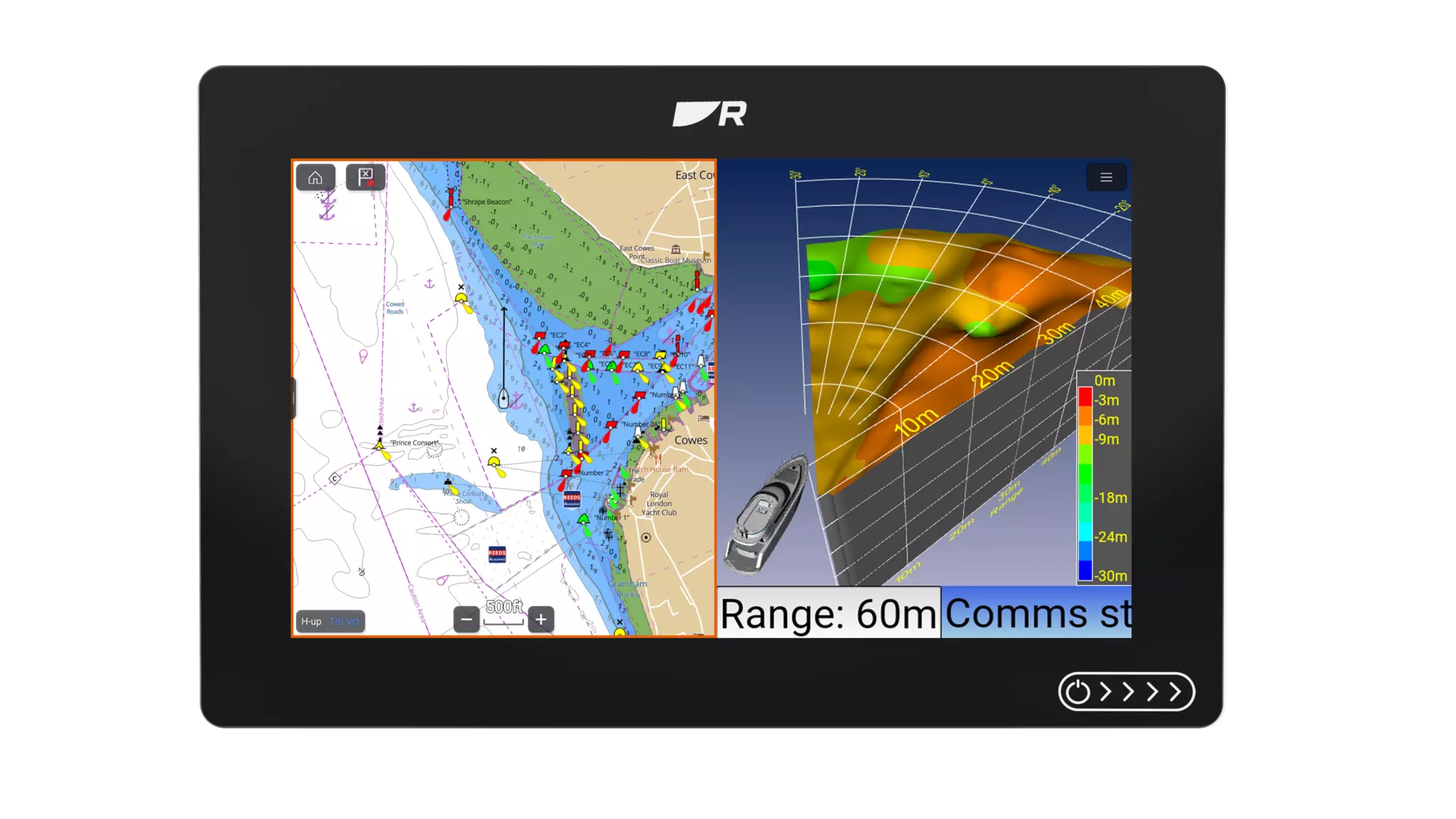

④ 映像分割

前方ソナー スチール スルハル トランスデューサー(5インチ)

AXIOMと接続することで、片方を「海図」もう片方を「前方ソナー」にすることができます。

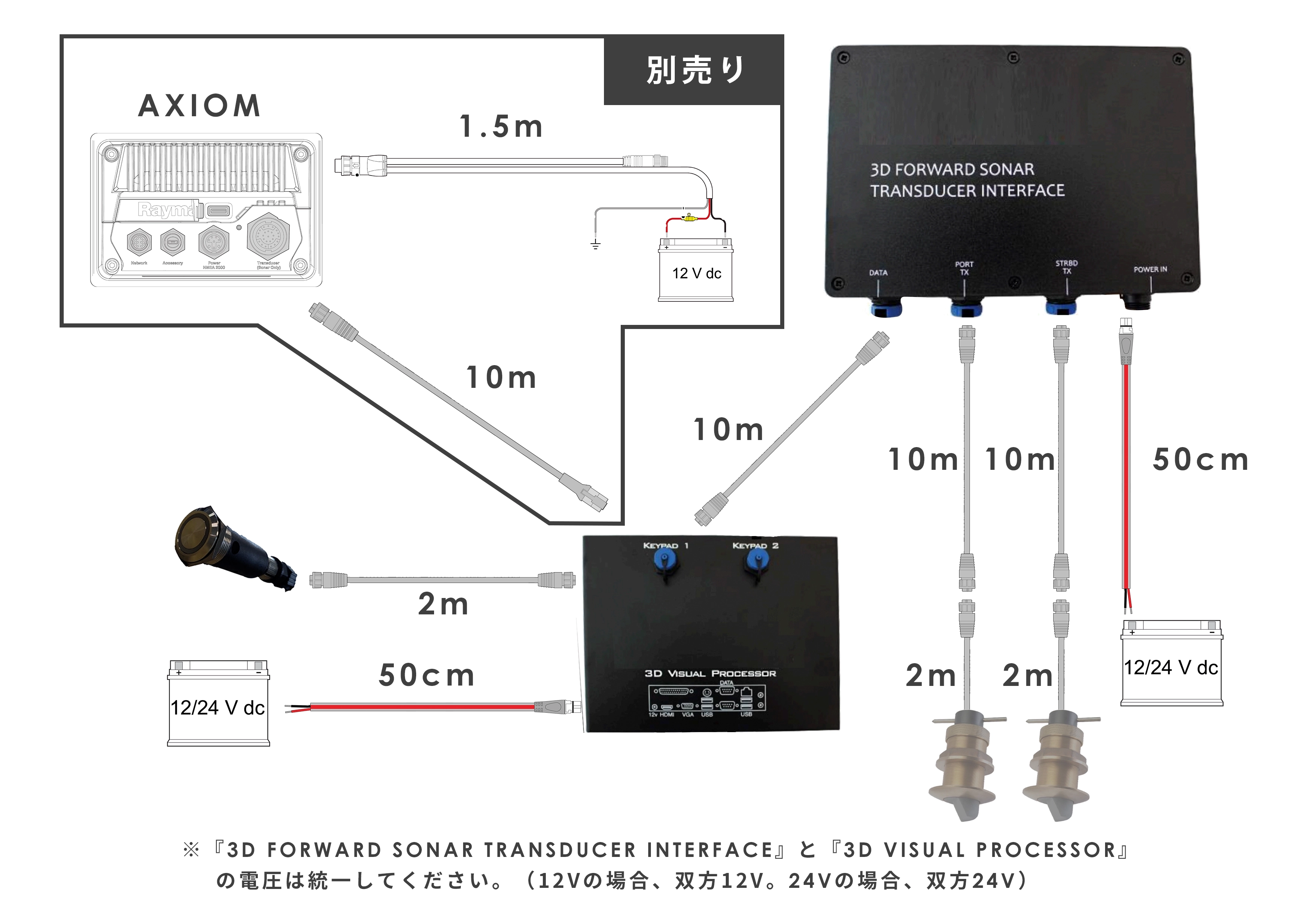

配線図例

前方ソナー スチール スルハル トランスデューサー(5インチ)

ケーブルの長さが足りない場合は、別途ご相談ください。

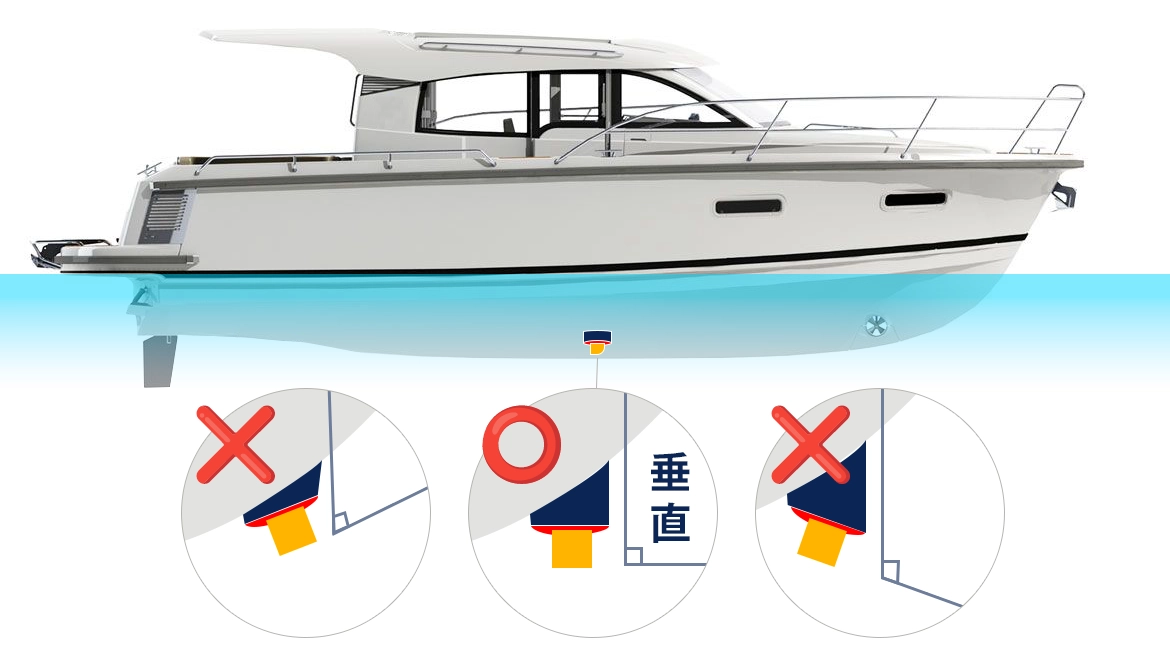

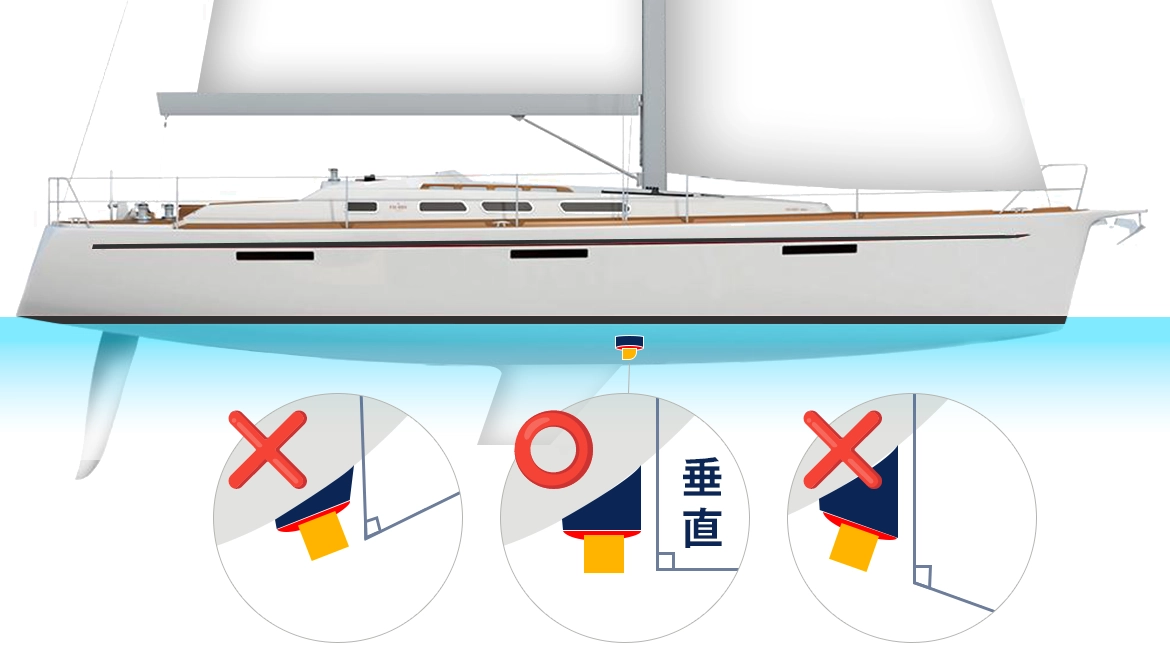

振動子の取付角度

前方ソナー スチール スルハル トランスデューサー(5インチ)

振動子の角度は垂直でなければなりません、水面に対して平行に設置して下さい。

振動子を船底に垂直設置できない場合、フェアリングブロック(船底と振動子間の傘増しブロック)をご自身でご用意ください。

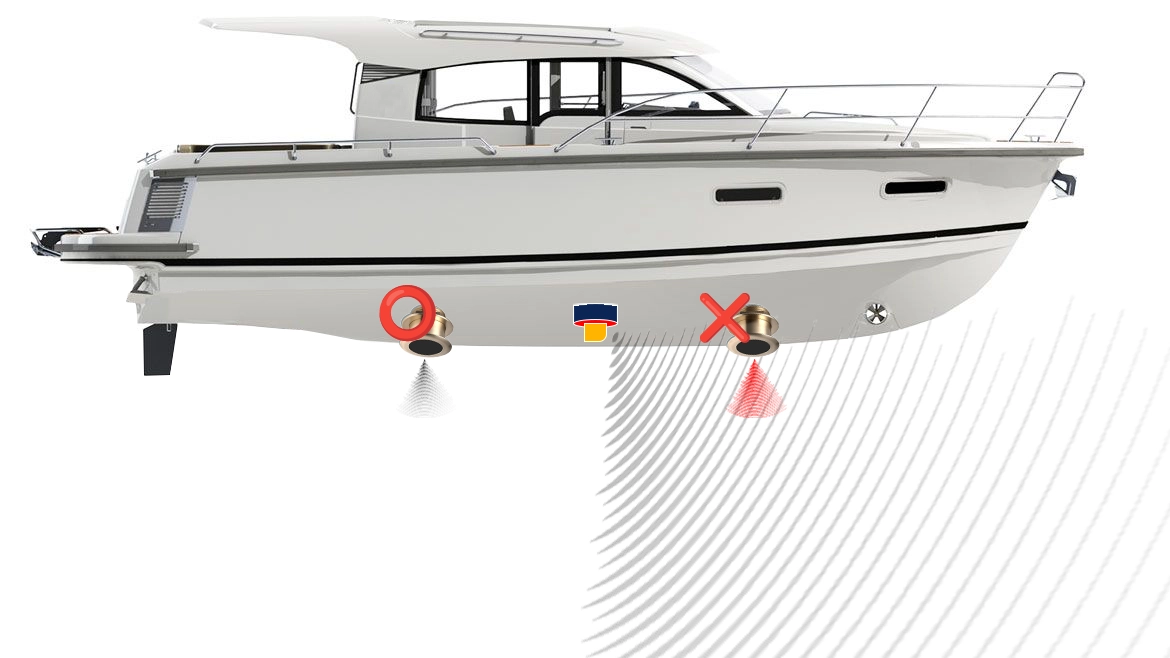

振動子の設置注意点

前方ソナー スチール スルハル トランスデューサー(5インチ)

魚群探知機や水深計など他の振動子が設置されている場合、前方ソナーは他の振動子の前に設置する必要があります。

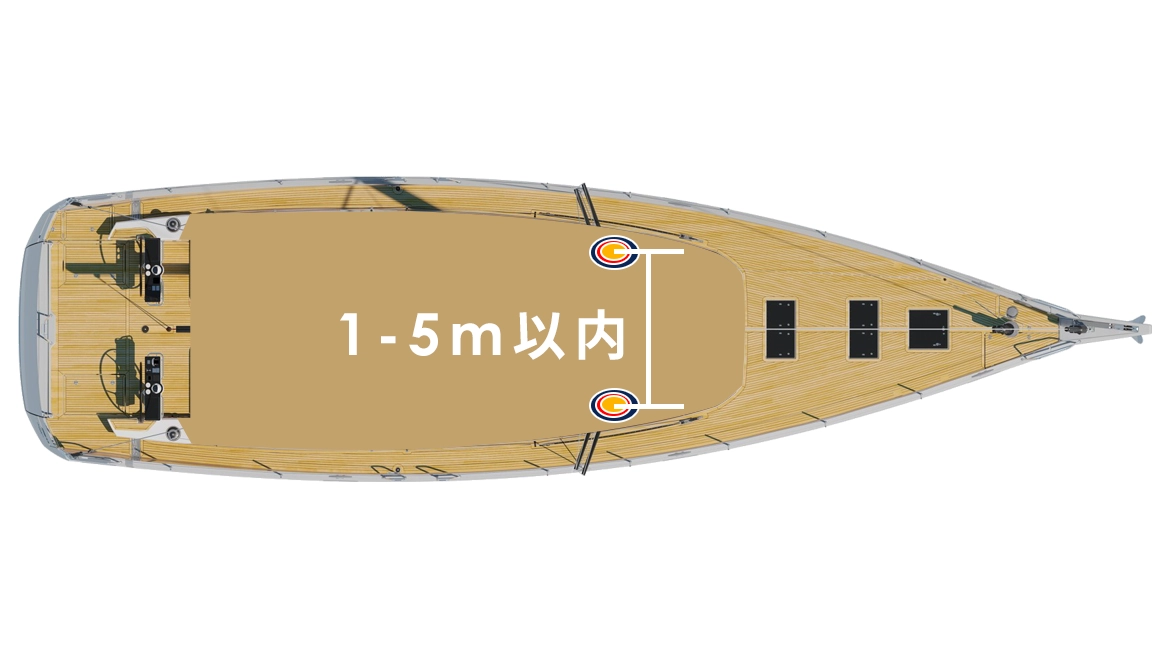

右舷と左舷の前方ソナーは1mから5mの範囲内に設置して下さい。

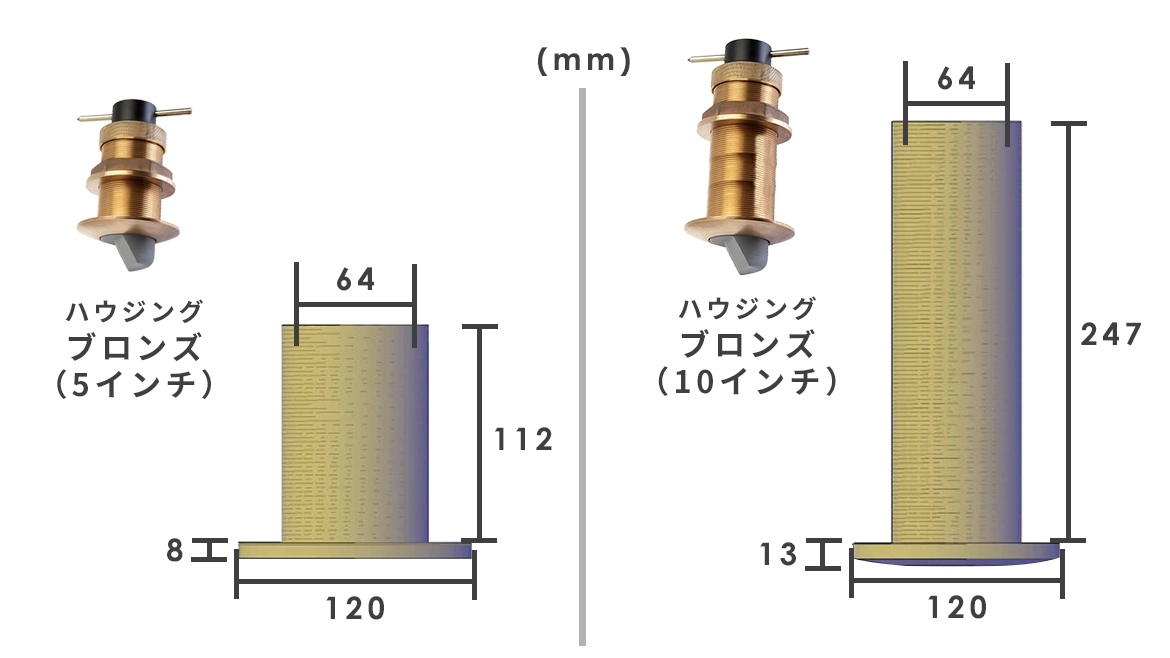

振動子ハウジングの違い

前方ソナー スチール スルハル トランスデューサー(5インチ)

振動子を入れる筒(ハウジング)は下記の大きさになります。

AXIOM アプリ①
AXIOM アプリ②

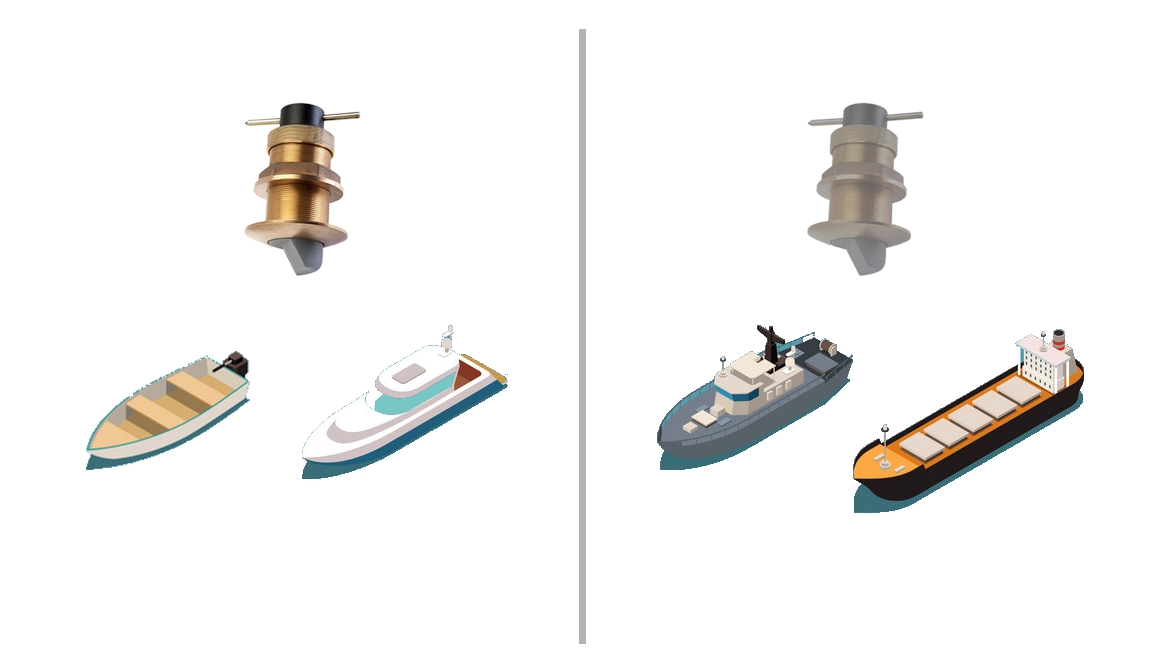

振動子タイプの違い

前方ソナー スチール スルハル トランスデューサー(5インチ)

ブロンズ対応ハルタイプ・・・ウッド、グラスファイバー

スチール対応ハルタイプ・・・アルミニウム、スチール

AXIOM アプリ①

パテを使った取付方法

前方ソナー スチール スルハル トランスデューサー(5インチ)

forward-looking sonar

フェアリングブロックを使わない

振動子を垂直に設置するためのもう一つの方法です。


その他質問

前方ソナー スチール スルハル トランスデューサー(5インチ)

Q1.魚探としても使えますか?
A1.本製品は魚探ではありません。音波を使って船の前方の海底を探知する前方ソナーです。音波のデータを使って前方の海底をマッピングし、海底の様子を視覚化し、前方に危険がないかどうかを表示する機器になります。
Q2.振動子の5インチと10インチで性能差はありますか?
A2.性能差はありません。ハルに厚みがある場合などは10インチの振動子を使用します。

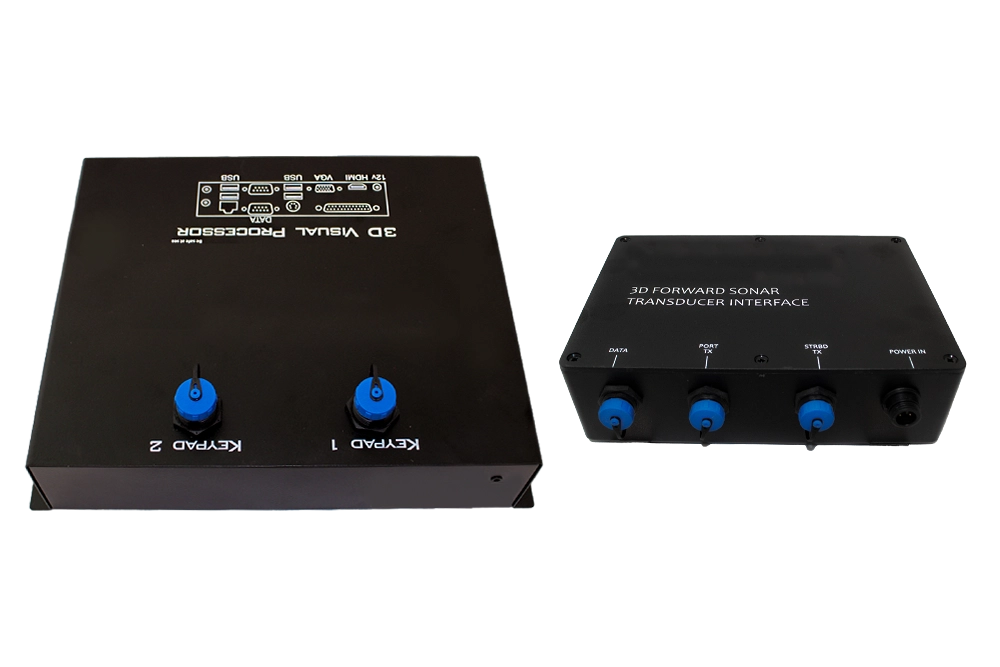

Q3.ビジュアル・プロセッサーには様々なコネクターの意味を知りたい。
A3.HDMIビデオ出力: HDMI経由でサードパーティ製ディスプレイを接続します。
VGA ビデオ出力: VGA経由でサードパーティ製ディスプレイを接続する場合に使用します。
DATA ポート:トランスデューサインターフェースボックスをビジュアルプロセッサーに接続するために使用します。2つのブラックボックス間でデータが送信されます。
RJ45ポート:Raynetに接続してRaymarine Axiom MFDに接続するために使用します。これにはRJ45-Raynetケーブルが必要です。
USBポート:使用しません。
Q4.保証期間は何年ですか?
A4.弊社が製品を販売した日から1年間になります。
Q5.振動子が物理的に破損した場合は保証は効きますか?
A5.基本的に何かにぶつかって破損した場合は保証対象外になります。

製品詳細

前方ソナー スチール スルハル トランスデューサー(5インチ)

仕様
動作速度 最大20ノット
更新率 1~1.5秒 / 更新
最大深度検出 100m
最大前方距離 200m
動作周波数 200kHz
電源 DC12 or 24V
最大出力 28W
角度精度 ~1.5度
消費電力(静止) 400mA
消費電力(活動) 1,200mA

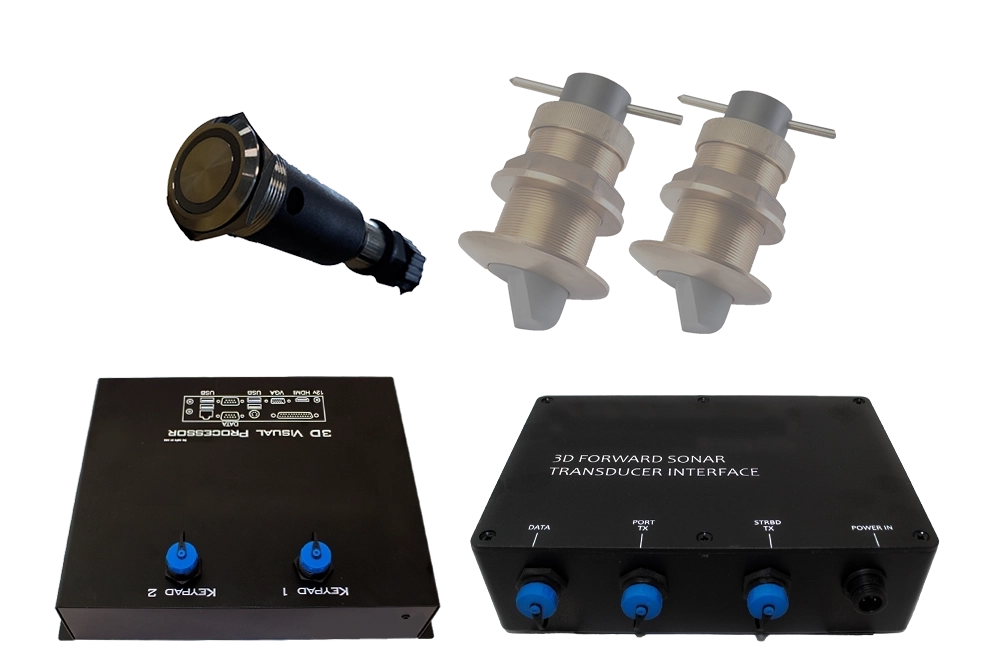

本製品の同梱物

本製品の同梱物

同梱物
説明 量
ビジュアル・プロセッサー 1
インターフェース・ボックス 1
トランスデューサー 2M ケーブル 2
スキンフィッティング・スチール 5インチ 電源ケーブル、DC/DCコンバーター、HDMIケーブル 2
トランスデューサ延長ケーブル 10M 1
オン/オフ電源ボタン 1
