RAYパイロット TYPE 1 24V油圧ポンプ

品番:YMP811190
日本語操作マニュアル付 製品保証3年延長サービス付

▶ RAYパイロット TYPE 1 24V油圧ポンプ 日本語マニュアル.pdf

※どれを選んで良いか分からない方も問い合わせください。

¥ 262,200 (税抜)


製品情報:

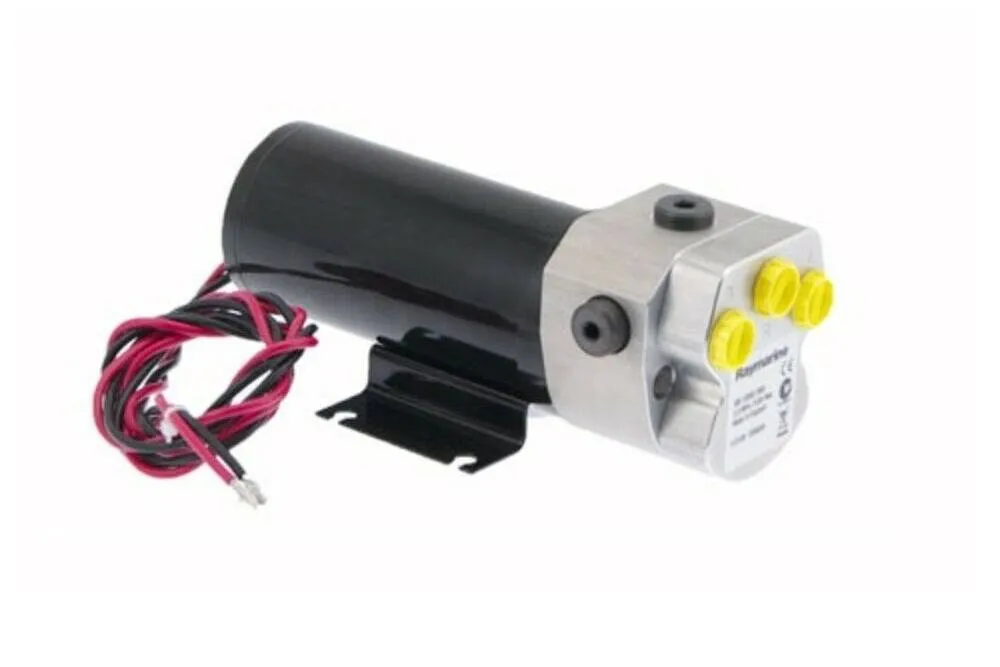

RAYパイロット TYPE 1 24V油圧ポンプ

RAYパイロット TYPE 1 24V油圧ポンプ

油圧ポンプに取り付けるドライブです。

コントロールヘッド(p70)の情報を素早く感知し、動かします。

シリンダーラム容量が80cc-230ccのボートに最適です。

  0.5ltr Hydraulic Pump | Raymarine   Type 1 Hydraulic Pump | Raymarine   Type 2 Hydraulic Pump | Raymarine   Type 3 Hydraulic Pump | Raymarine   Constant Running Pump | Raymarine
  ドライブタイプ
ドライブタイプ タイプ 0.5 (12V) タイプ 1 (12V or 24V) タイプ 2 (12V or 24V) タイプ 3 (12V or 24V) コンスタントランニング 油圧ポンプ (12V or 24V)
品番 12V: E12139 12V: M81120 24V: M81119 12V: M81121 24V: M81123 12V: M81122 24V: M81124 12V: E12171 24V: E12172
対応排水量 ボートに搭載のシリンダーラム容量(cc)に適合するポンプをお選び下さい。※ボートの排水量からはポンプサイズは分かりません
シリンダーラム容量 50cc-110cc
(3.1in3–6.7in3)
80cc – 230cc
(4.9in3–14in3)
230cc – 350cc
(14in3–21in3)
350cc – 500cc
(21in3–30.5in3)
500cc - 1200cc
(30.5in3 - 73in3)
最大ストール圧(12V時) 50bar (750psi) 100bar (1450psi) 80bar (1160psi) 57 bar (827psi)
ピークフローレート 1000cc/分 (67in3/分) 2000cc/分 (122in3/分) 2900cc/分 (175in3/分) 4500cc/分 (274.6in3 / 分)
対応可能のACUタイプ ACU-100 ACU-150 (12v)
ACU-200
ACU-400 ACU-300

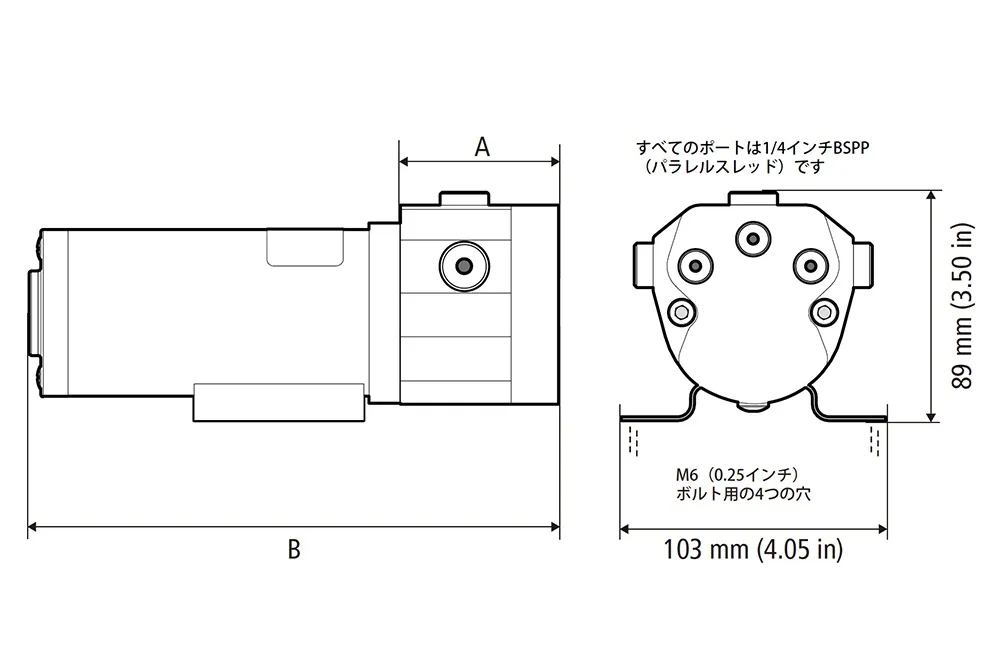

仕様
ドライブタイプ タイプ1(12Vまたは24V)
部品番号 12V:M81120
24V:M81119
船舶の変位 ここでは適用されません。駆動ユニットはステアリングシステムのラム容量に適合する
ラム容量 80CC - 230cc(4.9in3-14in3
12Vでの最大ストール圧力 50bar(750psi)
ピーク流量(無負荷) 1000cc /分(67in3/分)
使用できるACU ACU-150(12V)
ACU-200
説明書 ▶ RAYパイロット TYPE 1 24V油圧ポンプ 日本語マニュアル.pdf

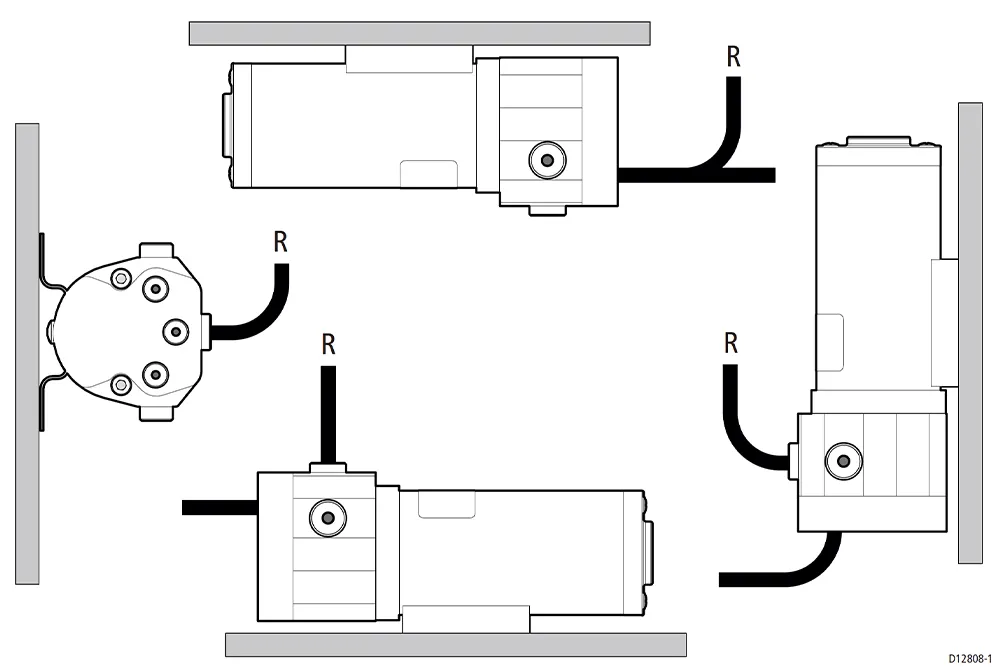

取付例

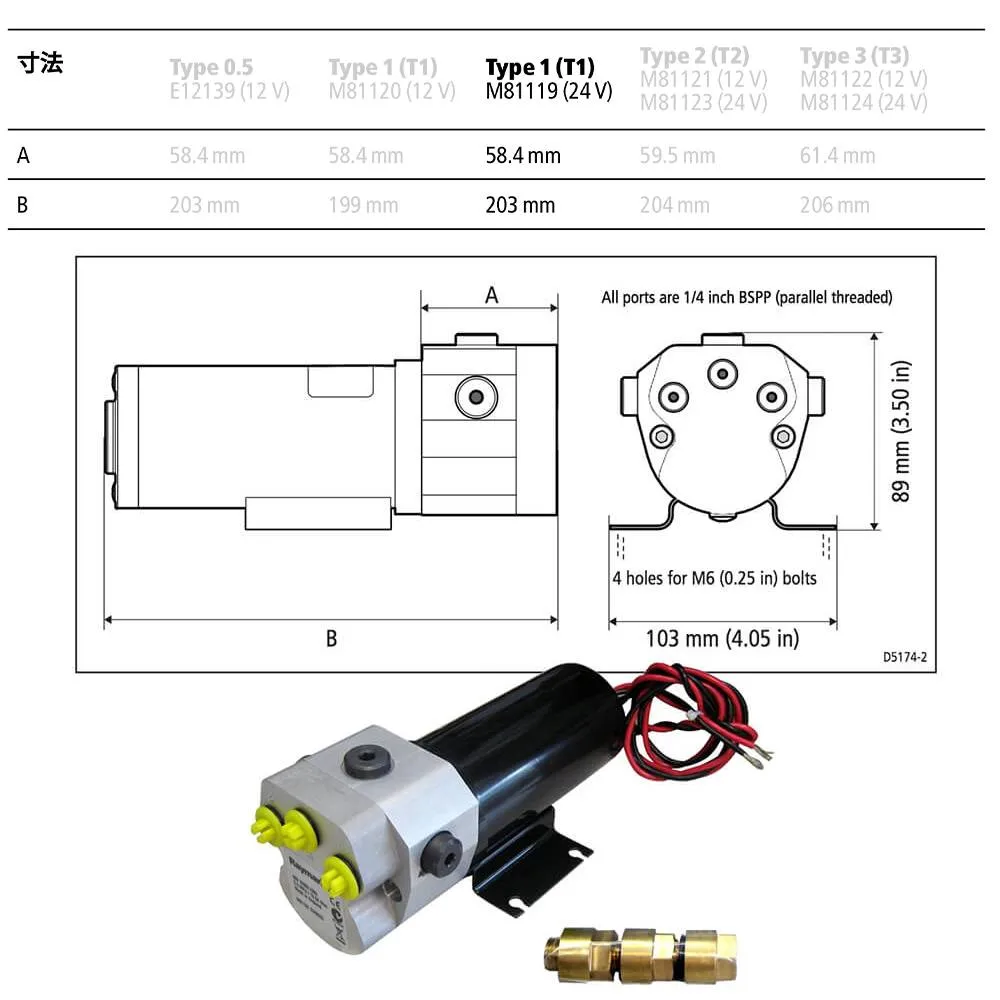

RAYパイロット TYPE 1 24V油圧ポンプ

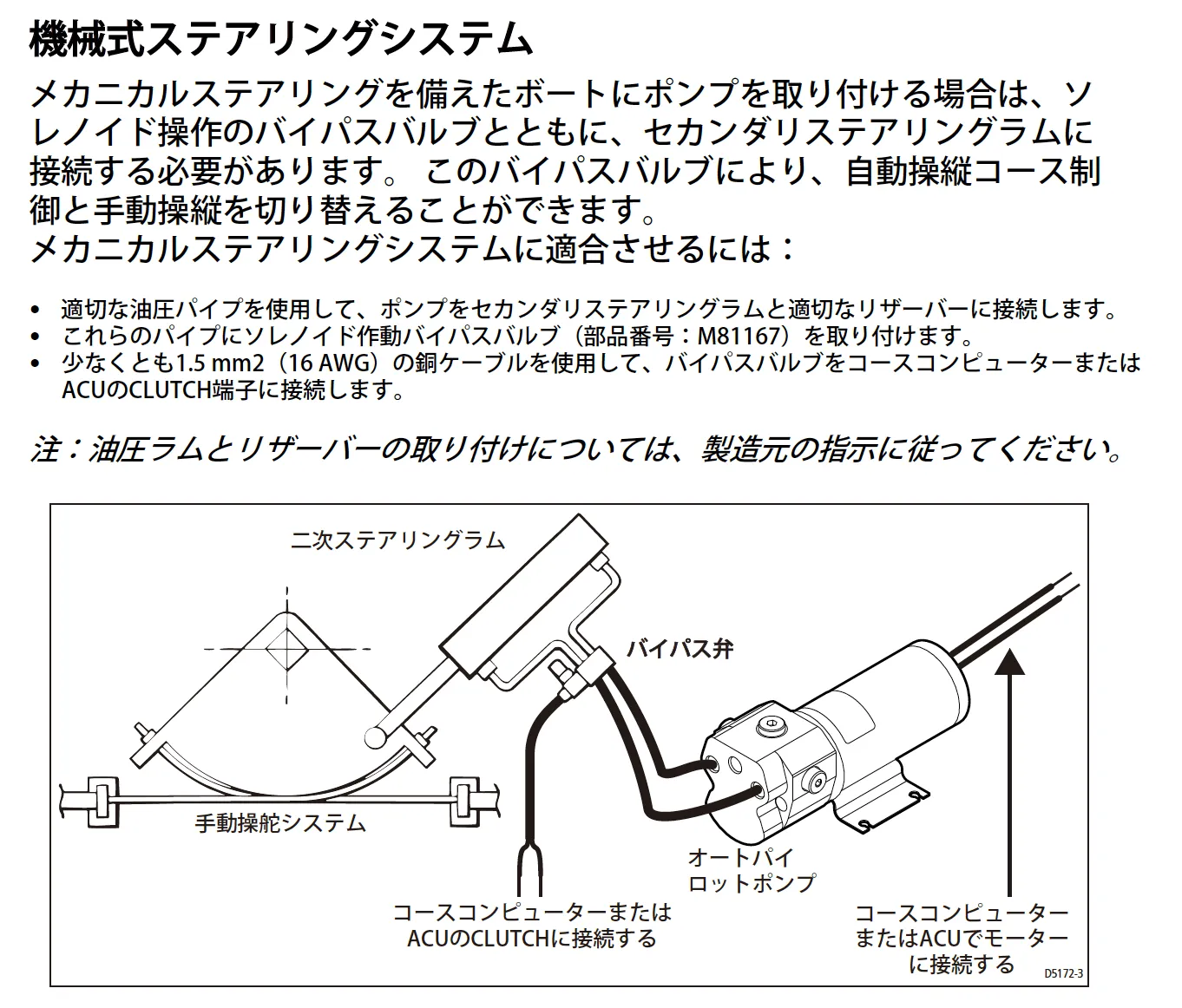

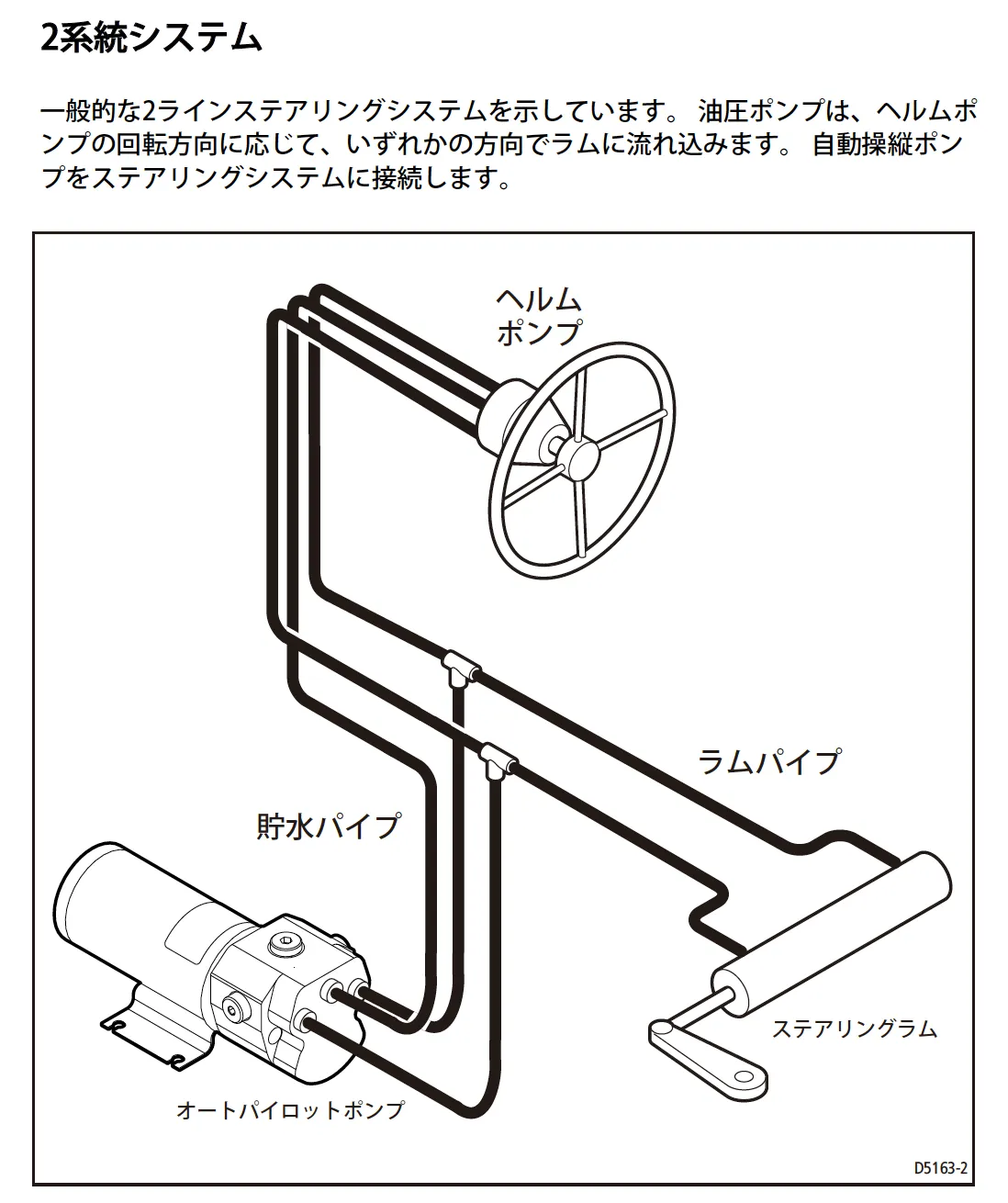

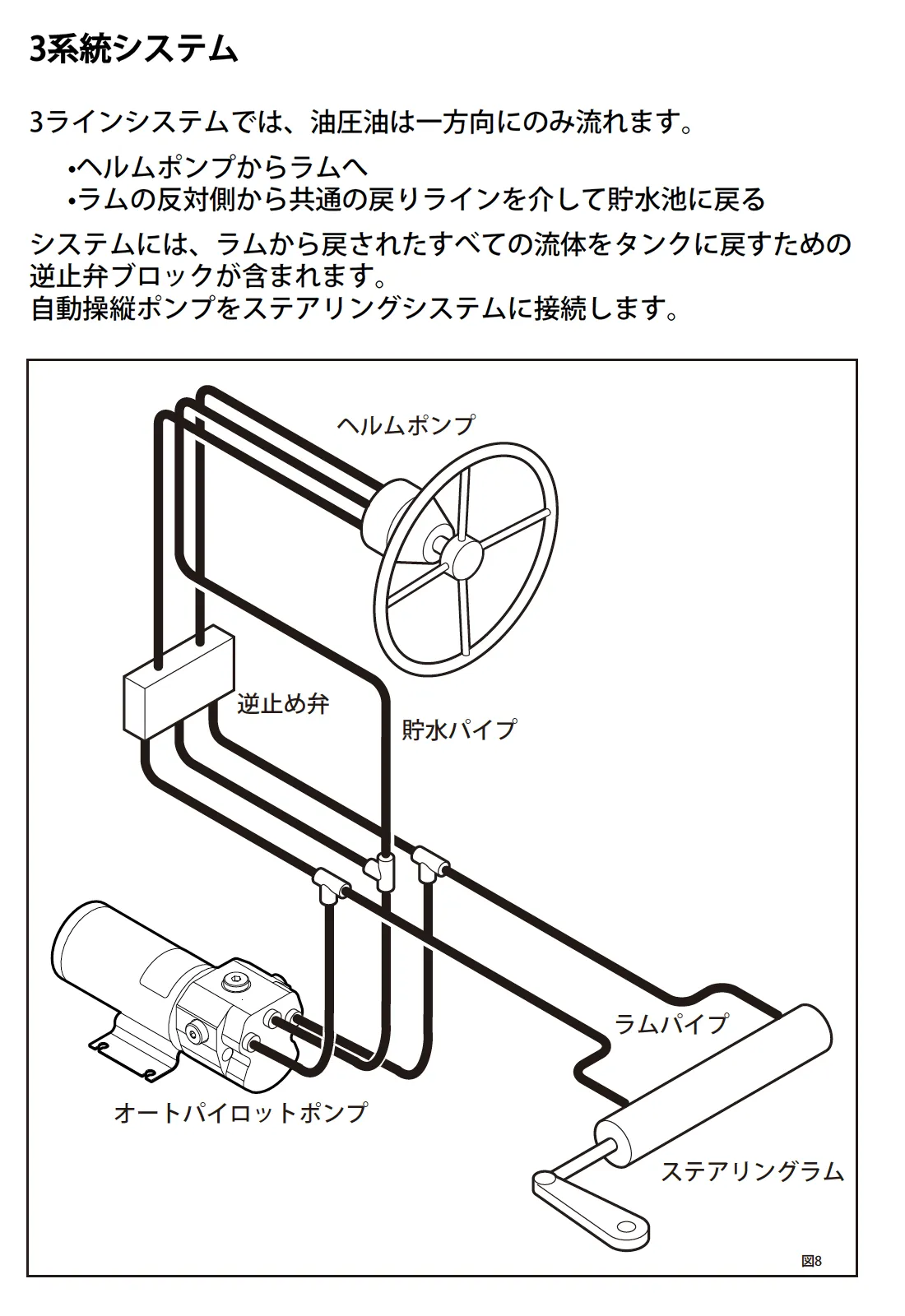

下記の2ラインシステム/2ライン加圧システム/3ラインシステムのいずれかで使用します。

本製品の同梱物

本製品の同梱物

同梱物
PRポンプ1/4 NPTFポートアダプターキット 1
PR + 10 24r(24V 100W 0.37cc / revポンプ 1
