TYPE3 24V 油圧式リニアドライブ
品番：M81203
※どれを選んで良いか分からない方も問い合わせください。
¥ 603,800 (税抜)
製品情報:

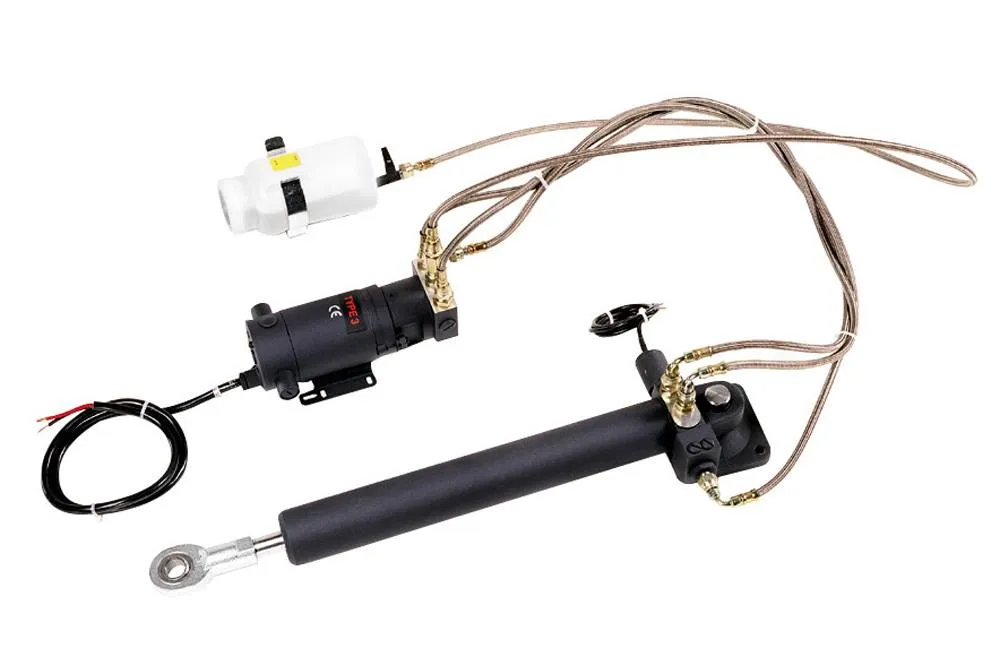

TYPE3 24V 油圧式リニアドライブ
TYPE3 24V 油圧式リニアドライブ

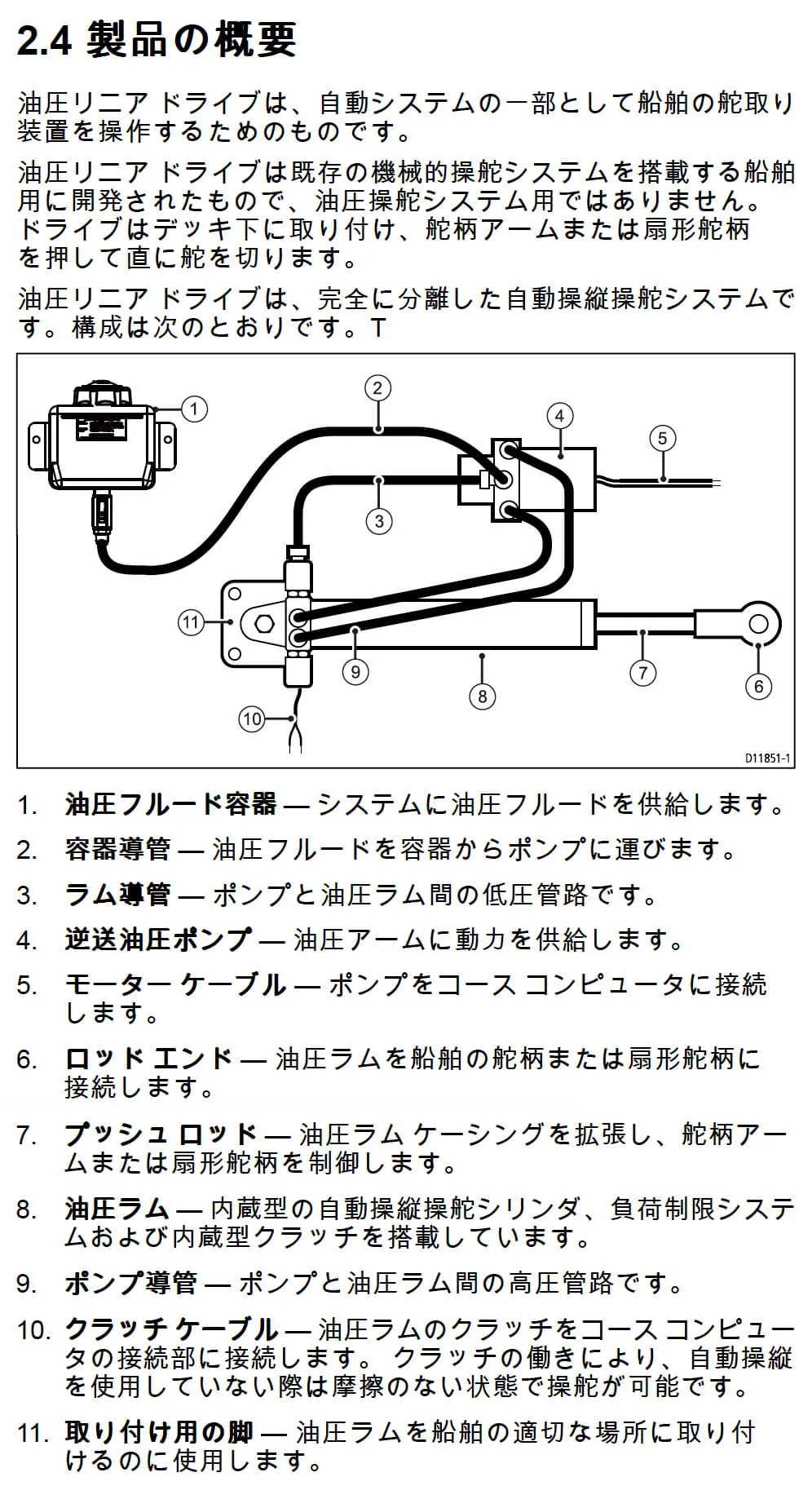

油圧リニアドライブは、22,000kgを超える大型の機械式操船用に設計されています。
反転ポンプ、リザーバー、および油圧ラムで構成される自己完結型の油圧ステアリングシステムです。
油圧式リニア駆動ユニットは、独立したティラーアームを介してラダーストックに接続します。
|
|
|
| 油圧式リニアドライブ | ||
| ドライブタイプ | タイプ2 | タイプ3 |
| 品番 | 12V：E12207 24V：E12208 | 12V：M81202 24V：M81203 |
| 船舶の変位 | 22,000 kg | 35,000 kg |
| ピーク推力 | 585 kg | 1,200 kg |
| 最大ストローク | 254 mm | 300 mm |
| ハードオーバーからハードオーバーへの時間 | 10秒 | 10秒 |
| 最大舵トルク | 1,270 Nm | 3,200 Nm |
| 使用されるコアパック | ACU-400 | ACU-400 |
| 仕様 | |
|---|---|
| ドライブタイプ | タイプ3 |
| 部品番号 | 12V：M81202 24V：M81203 |
| 船舶の変位 | 35,000 kg |
| ピーク推力 | 1,200 kg |
| 最大ストローク | 300 mm |
| ハードオーバーからハードオーバーへの時間 | 10秒 |
| 最大舵トルク | 3,200 Nm |
| 使用されるACU | ACU-400 |
| 説明書 | ▶ TYPE3 24V 油圧式リニアドライブ 日本語マニュアル.pdf |

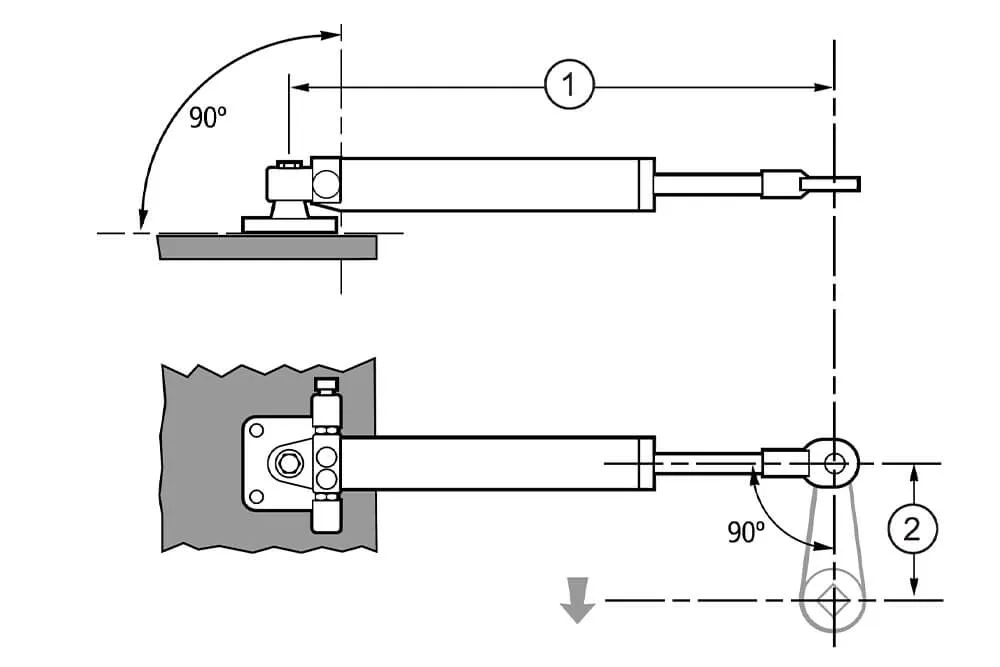

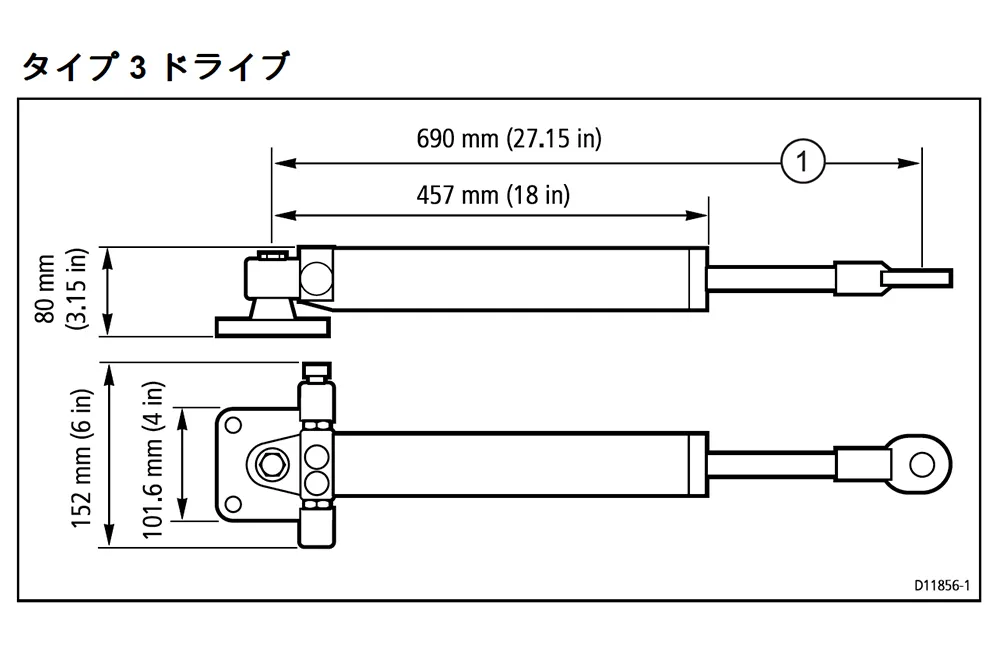

設置方法
TYPE3 24V 油圧式リニアドライブ
※ステアリングシステムメーカーの付属品が必要になる場合があります。
ラダーのステアリングシステムをバックドライブできる必要があります。

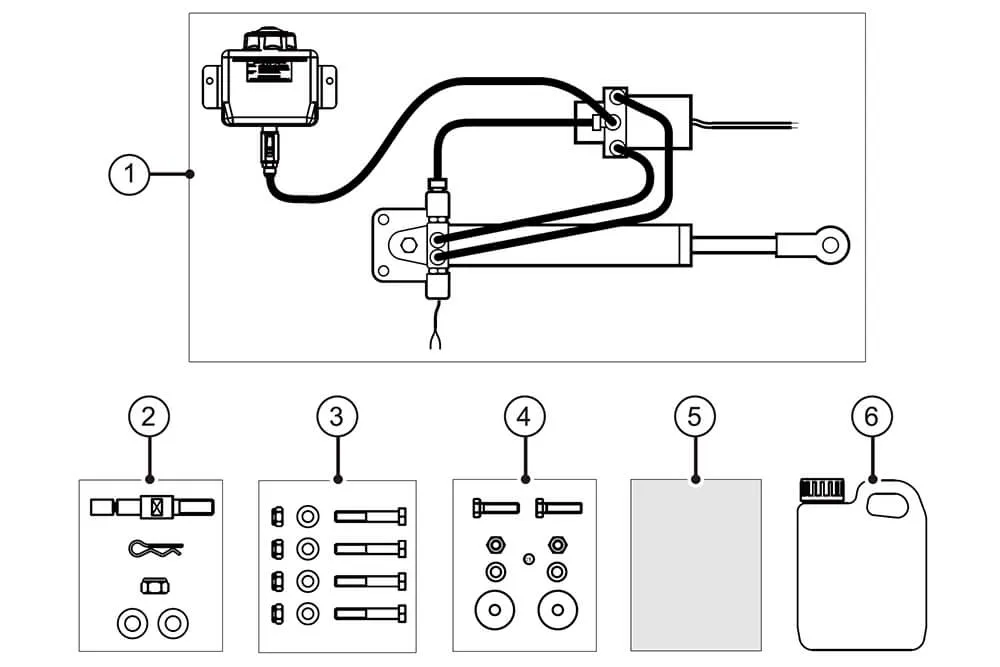

本製品の同梱物
本製品の同梱物
| 品番 | 同梱物 |
|---|---|
| 油圧リニアドライブのインストール | 1 |
| HS + 50セカンダリステアリングシステム | 1 |
| ジェネリックドライブ パッキングアッセンブリー 2 | 1 |
