RAYパイロット TYP 1リニア短軸 12V
品番：M81130
※どれを選んで良いか分からない方も問い合わせください。
¥ 360,500 (税抜)
製品情報:

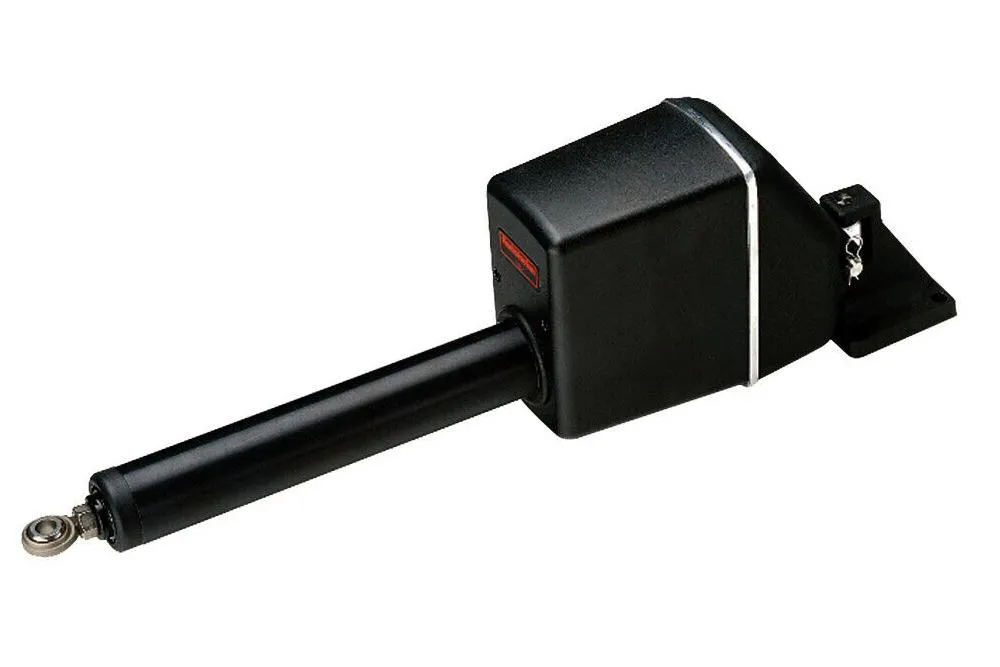

RAYパイロット TYP 1リニア短軸 12V
RAYパイロット TYP 1リニア短軸 12V
ティラーに取り付けるドライブです。
コントロールヘッド(p70)の情報を素早く感知し、動かします。
最大11,000kg（24,000ポンド）のヨットに最適です。
|
|
|
|
|
| ドライブタイプ | |||
| ドライブタイプ | Type 1 | Type 2 Short | Type 2 Long |
| 品番 | 12V: M81130 | 12V: M81131 | 24V: M81133 | 12V: M81132 | 24V: M81134 |
| 最大対応排水量 | 11,000 kg (24,000 lb) | 15,000 kg (33,000 lb) | 20,000 kg (44,000 lb) |
| ピーク推力 | 295 kg (650 lb) | 480 kg (1,050 lb) | 480 kg (1,050 lb) |
| 最大ストローク | 300 mm (12") | 300 mm (12") | 400 mm (16") |
| ハードオーバー時間 | 11 秒 | 11 秒 | 14 秒 |
| 最大ラダートルク | 735 nm (6,500 lb.in) | 1,190 nm (10,500 lb.in) | 1,660 nm (14,700 lb.in) |
| 消費電力量 | 18-36 W | 48-72 W | 48-72 W |
| 対応可能のACUタイプ | ACU-200 | ACU-400 | ACU-400 |
| 仕様 | |
|---|---|
| ドライブタイプ | タイプ1 |
| 部品番号 | 12V：M81130 |
| ボートの最大変位 | 11,000 kg（24,000 lb） |
| ピーク推力 | 295 kg（650 lb） |
| 最大ストローク | 300 mm（12インチ） |
| ハードオーバータイム | 11秒 |
| 最大舵トルク | 735 nm（6,500 lb.in） |
| 消費電力 | 18〜36W |
| 使用されたCorepack | ACU-200 |
| 説明書 | ▶ RAYパイロット TYP 1リニア短軸 12V 日本語マニュアル.pdf |

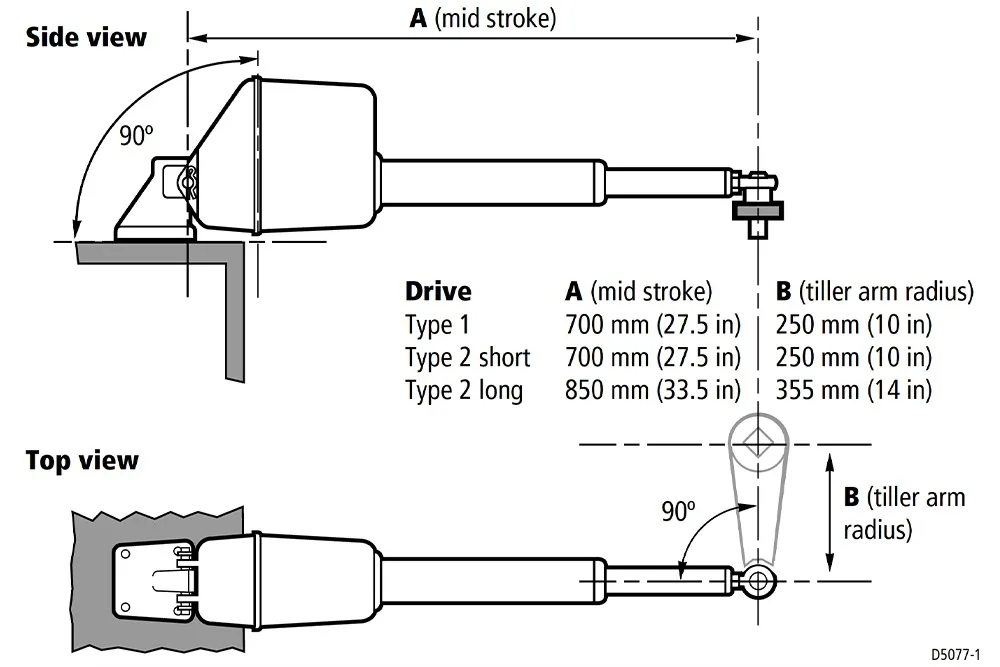

設置方法
RAYパイロット TYP 1リニア短軸 12V
ヨットに最もよく使用されるドライブタイプです。
強力な推力、高速のハードオーバー時間、および静かな動作を提供します。
デッキの下に取り付けられたリニアドライブは、ティラーアームまたはラダークアドラントを押すことでラダーを直接移動します。
本製品の同梱物
本製品の同梱物
| 品番 | 同梱物 |
|---|---|
| リニアドライブ | 1 |
| フット / ピボットピン | 1 |
| ワッシャー / Rクリップ | 2 |
| チラーピン / Rクリップ / トップワッシャー | 1 |
| ロックワッシャー / ナット（1/2インチUNCナイロン）からなるティラーピンアセンブリ | 1 |
