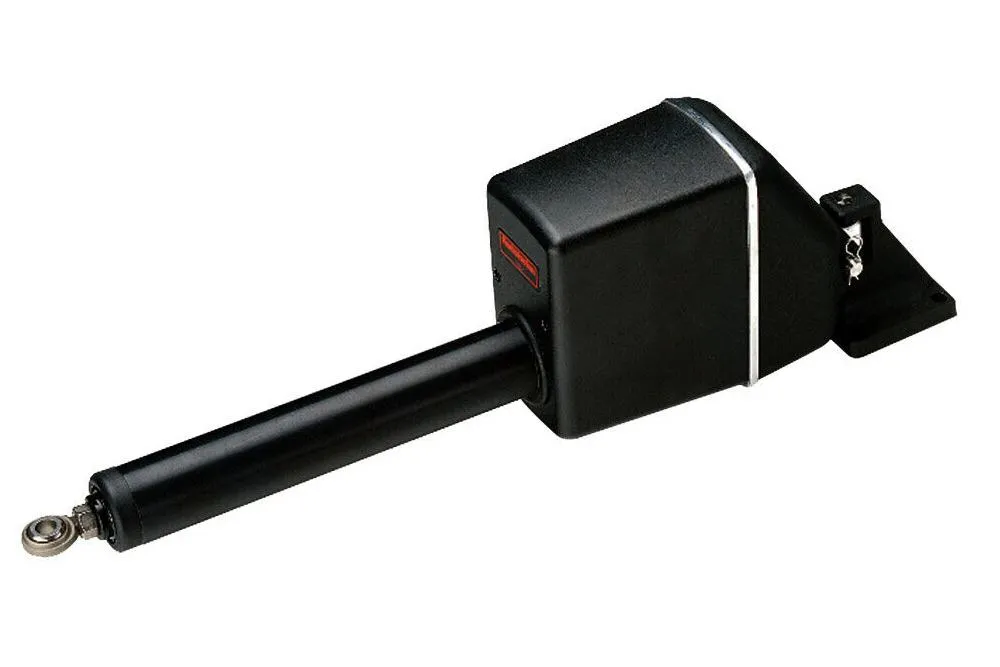

RAYパイロット TYP 2リニア短軸 12V

品番:YMP811310
日本語操作マニュアル付 製品保証3年延長サービス付

▶ RAYパイロット TYP 2リニア短軸 12V 日本語マニュアル.pdf

※どれを選んで良いか分からない方も問い合わせください。

¥ 572,500 (税抜)


製品情報:

RAYパイロット TYP 2リニア短軸 12V

RAYパイロット TYP 2リニア短軸 12V

ティラーに取り付けるドライブです。

コントロールヘッド(p70)の情報を素早く感知し、動かします。

最大15,000kg(33,000ポンド)のヨットに最適です。

  Mechanical linear drive | Raymarine   Mechanical linear drive | Raymarine   Mechanical linear drive | Raymarine
  ドライブタイプ
ドライブタイプ Type 1 Type 2 Short Type 2 Long
品番 12V: M81130 12V: M81131 | 24V: M81133 12V: M81132 | 24V: M81134
最大対応排水量 11,000 kg (24,000 lb) 15,000 kg (33,000 lb) 20,000 kg (44,000 lb)
ピーク推力 295 kg (650 lb) 480 kg (1,050 lb) 480 kg (1,050 lb)
最大ストローク 300 mm (12") 300 mm (12") 400 mm (16")
ハードオーバー時間 11 秒 11 秒 14 秒
最大ラダートルク 735 nm (6,500 lb.in) 1,190 nm (10,500 lb.in) 1,660 nm (14,700 lb.in)
消費電力量 18-36 W 48-72 W 48-72 W
対応可能のACUタイプ ACU-200 ACU-400 ACU-400
仕様
ドライブタイプ タイプ2 リニア短軸
部品番号 12V:M81131
24V:M81133
ボートの最大変位 15,000 kg(33,000 lb)
ピーク推力 480 kg(1,050 lb)
最大ストローク 300 mm(12インチ)
ハードオーバータイム 11秒
最大舵トルク 1,190 nm(10,500 lb.in)
消費電力 48〜72W
使用されたCorepack ACU-400
説明書 ▶ RAYパイロット TYP 2リニア短軸 12V 日本語マニュアル.pdf

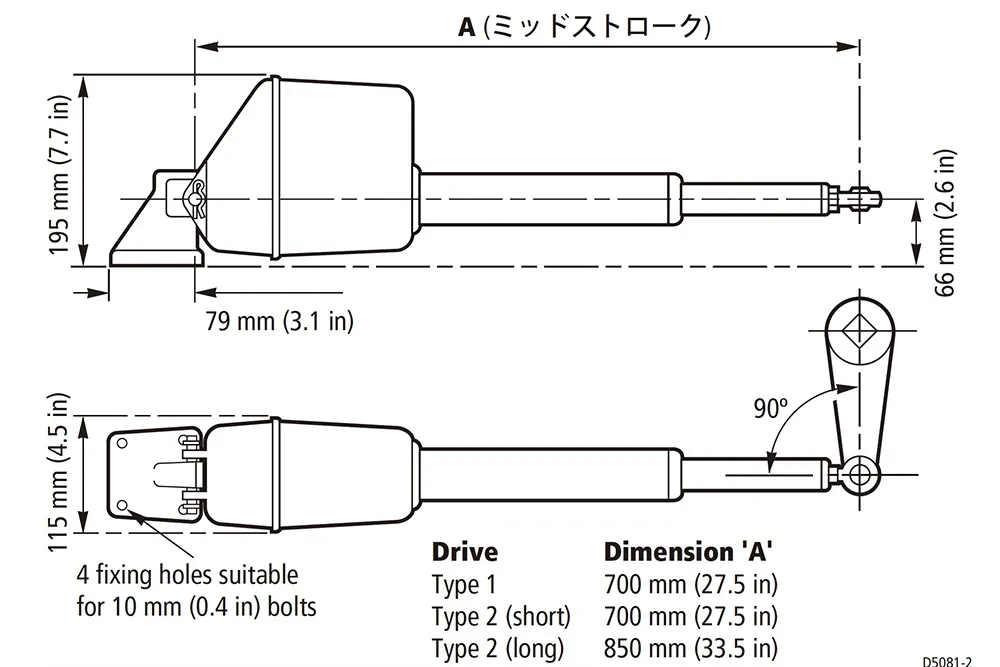

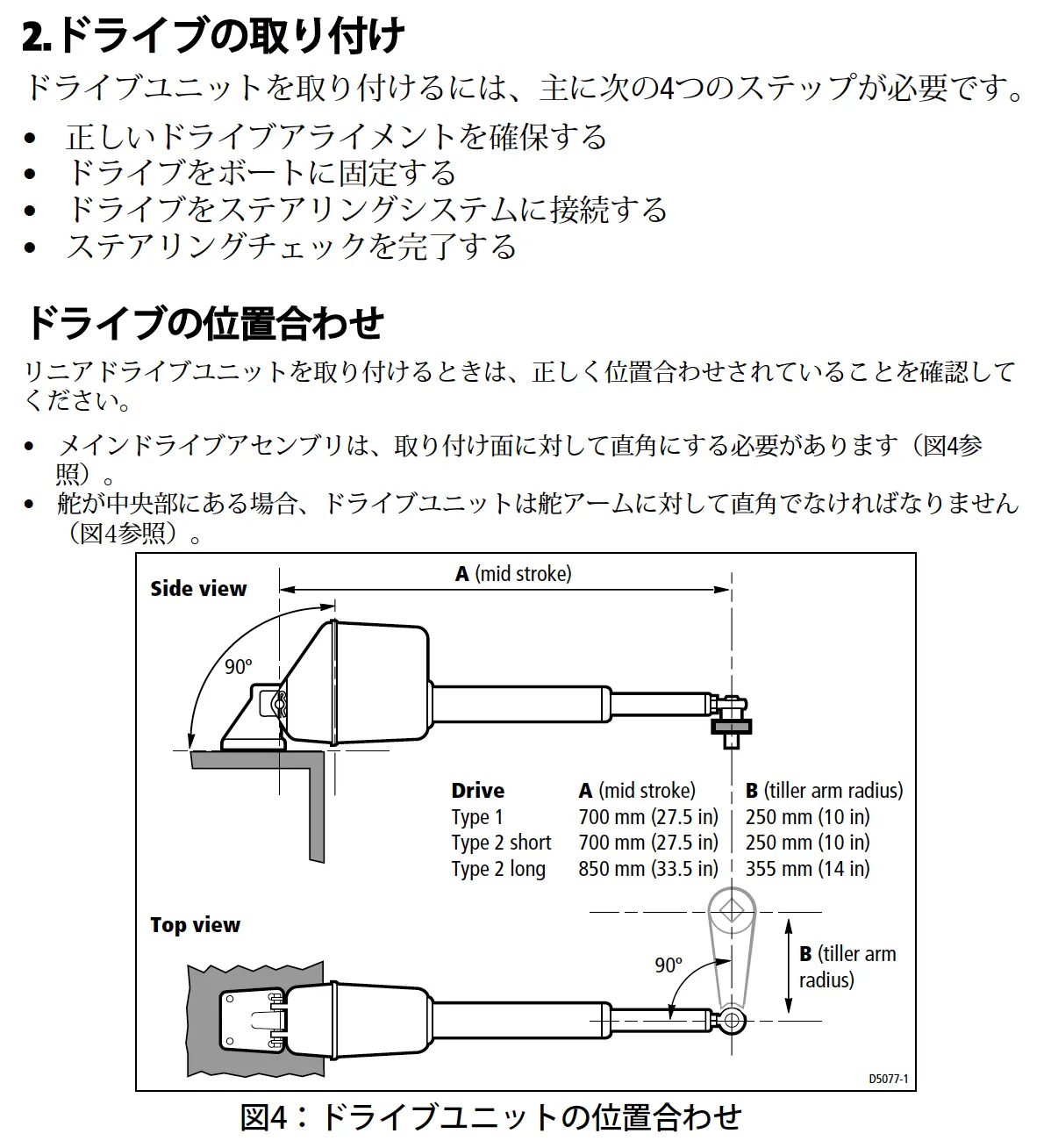

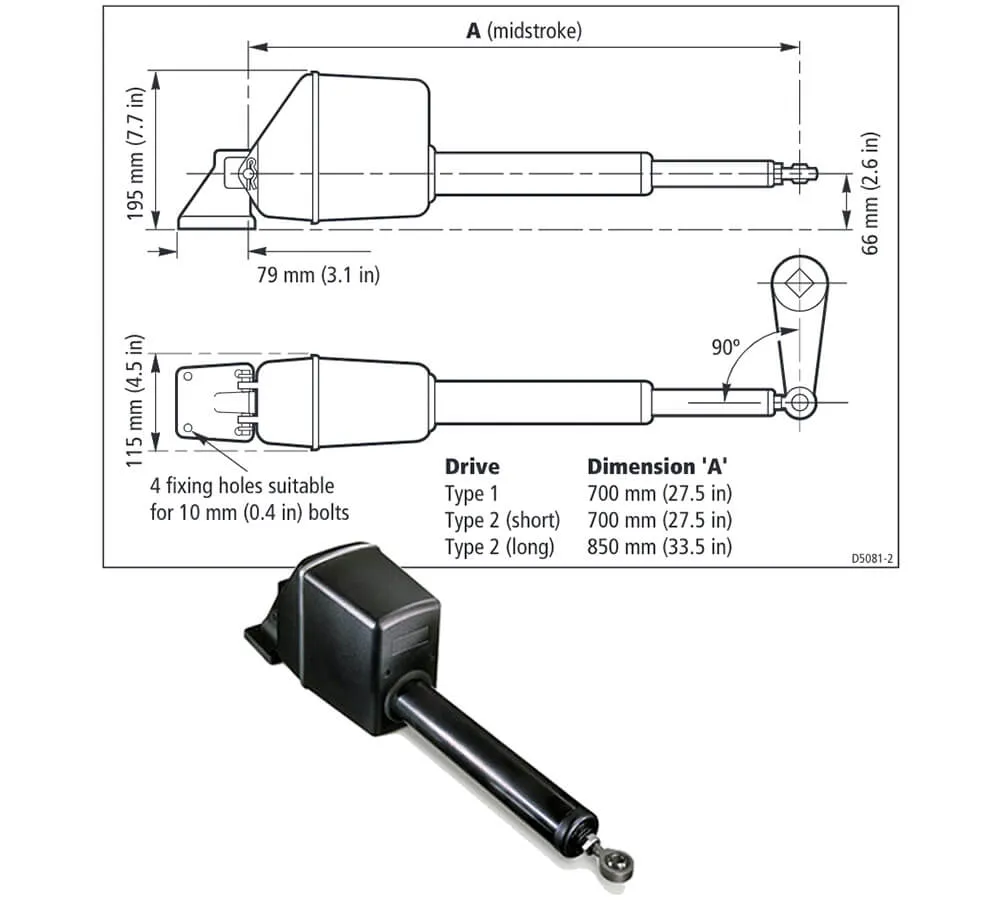

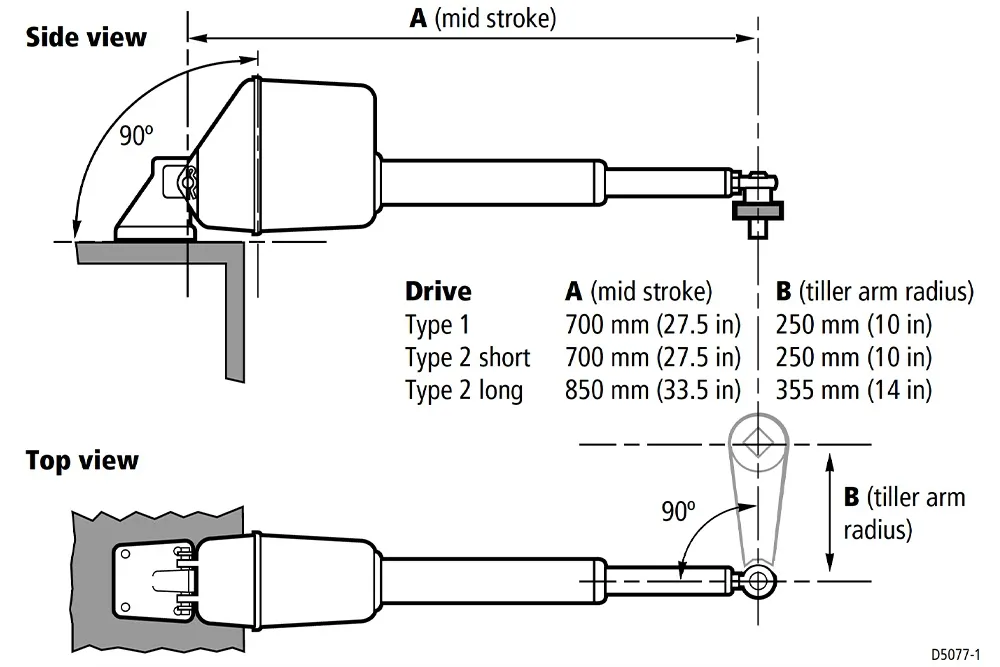

設置方法

RAYパイロット TYP 2リニア短軸 12V

ヨットに最もよく使用されるドライブタイプです。

強力な推力、高速のハードオーバー時間、および静かな動作を提供します。

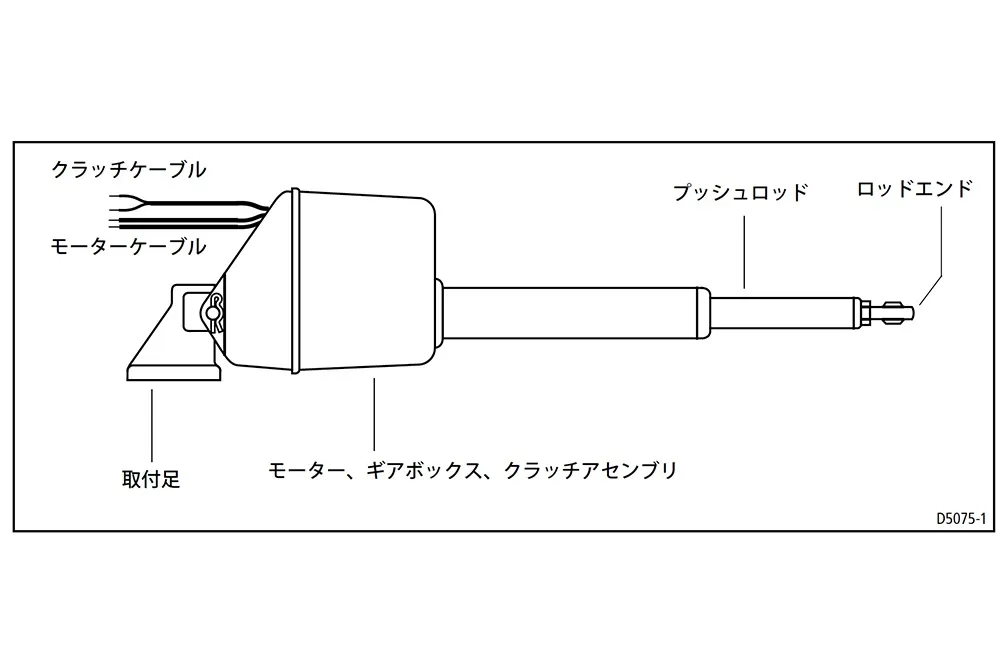

デッキの下に取り付けられたリニアドライブは、ティラーアームまたはラダークアドラントを押すことでラダーを直接移動します。

本製品の同梱物

本製品の同梱物

品番 同梱物
リニアドライブ 1
フット / ピボットピン 1
ワッシャー / Rクリップ 2
チラーピン / Rクリップ / トップワッシャー 1
ロックワッシャー / ナット(1/2インチUNCナイロン)からなるティラーピンアセンブリ 1
