i70s 多機能 ディスプレイ パック②
品番：YTP702160
▶︎ i70s 多機能 ディスプレイ 日本語マニュアル.pdf
▶︎ ウィンド トランスデューサー(ショートアーム) ＋ ケーブル(30m) 日本語マニュアル.pdf
※どれを選んで良いか分からない方も問い合わせください。
¥ 332,100 (税抜)
製品情報:
製品説明
i70s 多機能 ディスプレイ パック②
全てが揃ったシステムパック
i70sマルチファンクションは、最も重要な機器およびナビゲーションデータを柔軟に表示できます。 大胆で明るい4.1インチディスプレイを搭載したi70sは、深さ、速度、風などのデジタル、アナログ、およびグラフィカルディスプレイを使用して簡単にカスタマイズできます。
i70sを既存のRaymarine機器システムに追加するか、i70sディスプレイとセンサーのネットワークを作成します。
主な特徴
i70s 多機能 ディスプレイ パック②

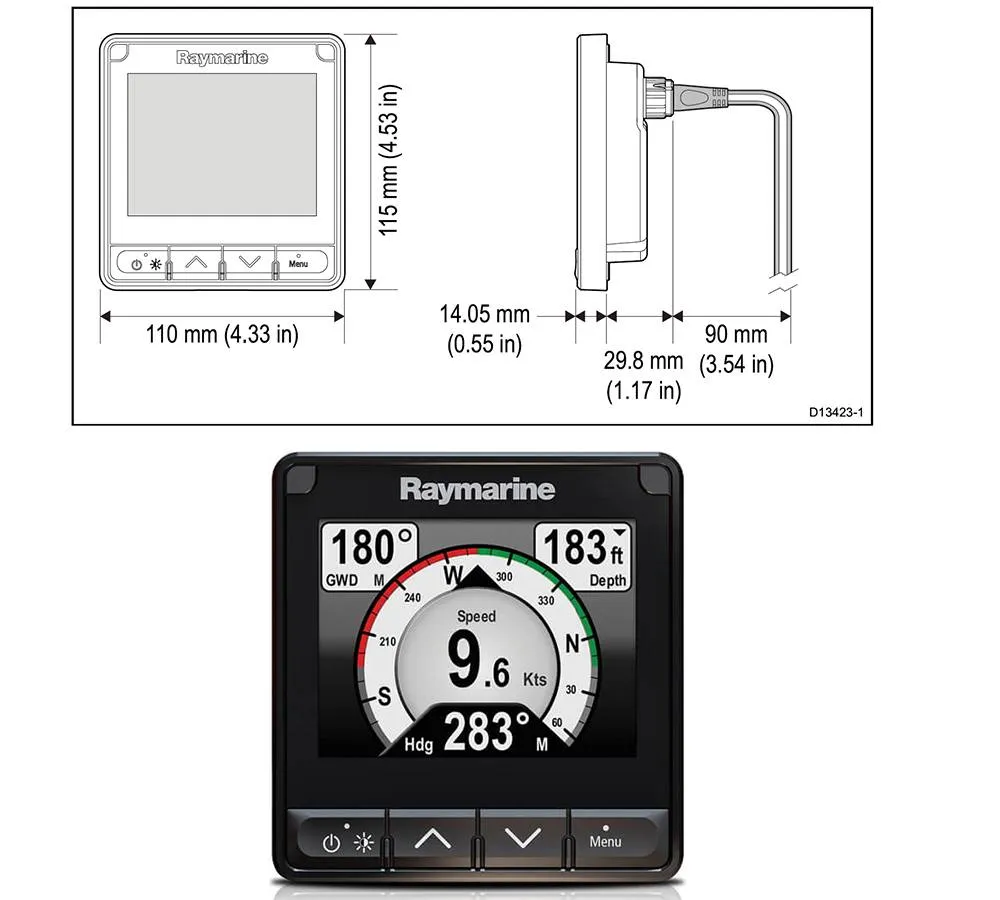

| 仕様 | |
|---|---|
| 公称電圧 | 12V |
| 動作電圧範囲 | 9〜16V DC |
| 消費電力 | 1.7 W |
| 取付方法 | 表面実装 |
| LCD輝度 | 1,200cd / m2 |
| 表示 | 4.1 "TFT LCD 16ビットカラー （64Kカラー） 320 x 240ピクセル |
| 動作温度 | -20°〜55°（-4°F〜131°F） |
| 保存温度 | -30°から70°（-22°Fから158°F） |
| 相対湿度と防水 | 93％以下 IPX6 IPX7 |
| 接続 | 1 xSeaTalkng®コネクター |
| 説明書 | ▶︎ i70s 多機能 ディスプレイ 日本語マニュアル.pdf |
| 仕様 |
|---|

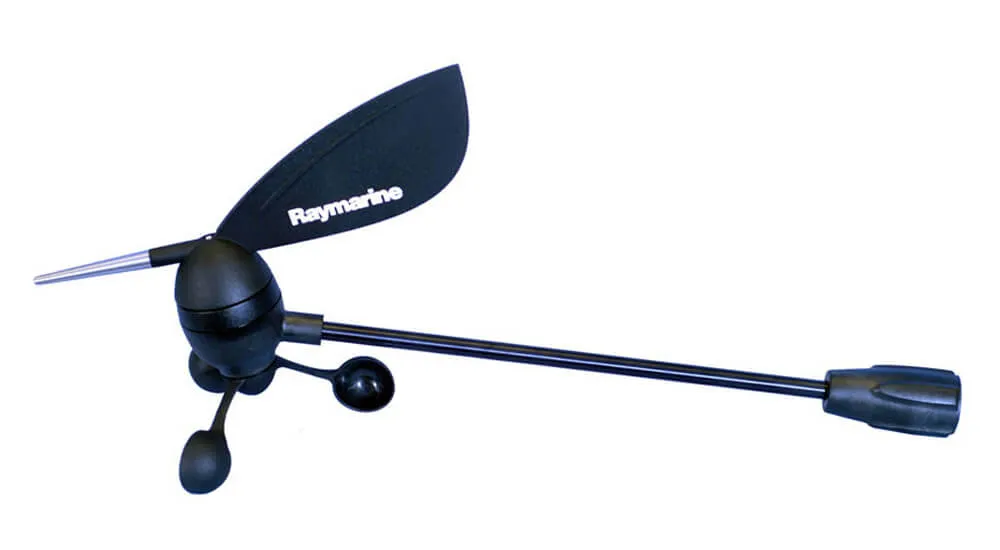

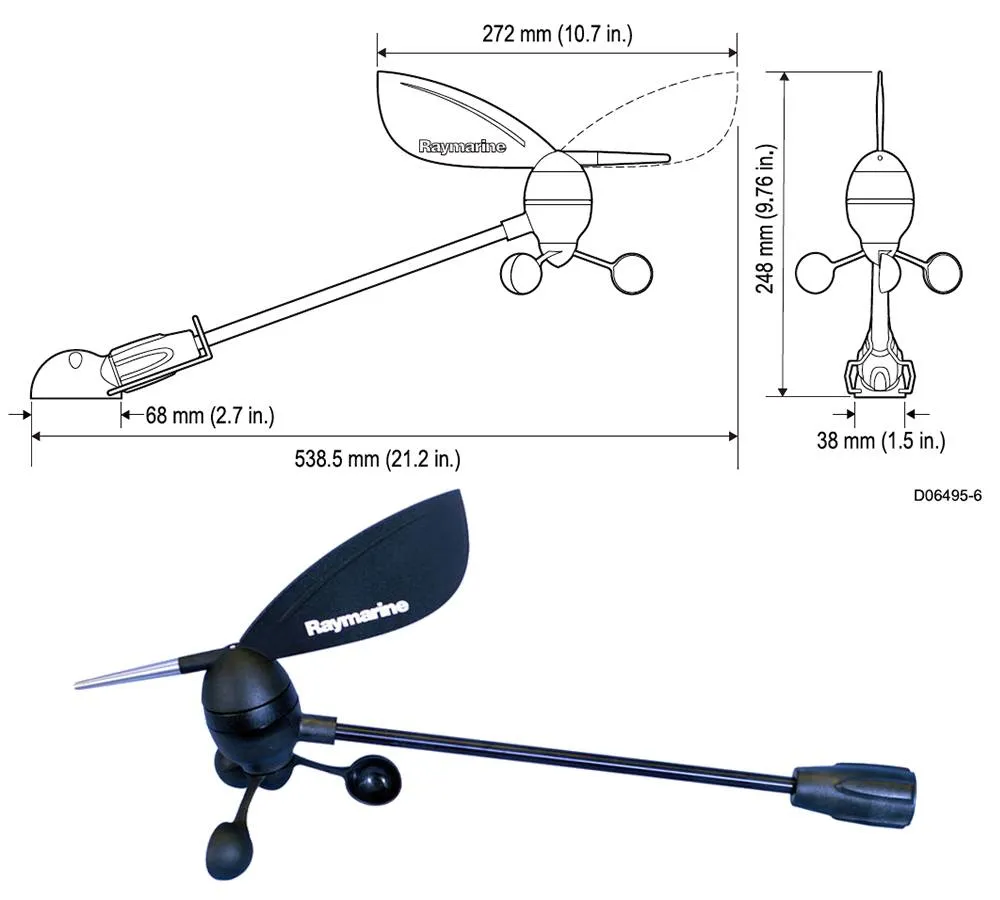

| 30m（97.5 '）ケーブルで供給される短い羽根 |
| 短いアームの長さ（金属棒）=〜300mm |
| 長いアームの長さ（金属棒）=〜600mm |
| i60、iTC-5、ST60 +、ST60 |
| ▶︎ ウィンド トランスデューサー(ショートアーム) ＋ ケーブル(30m) 日本語マニュアル.pdf |

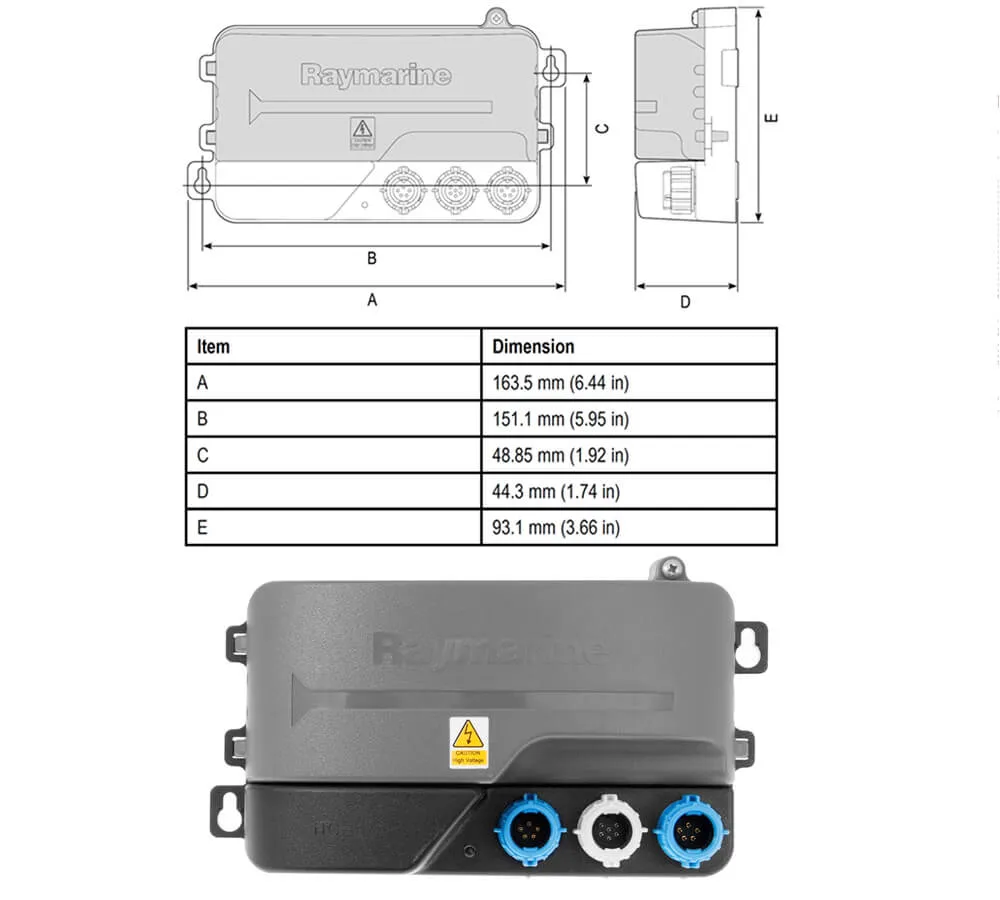

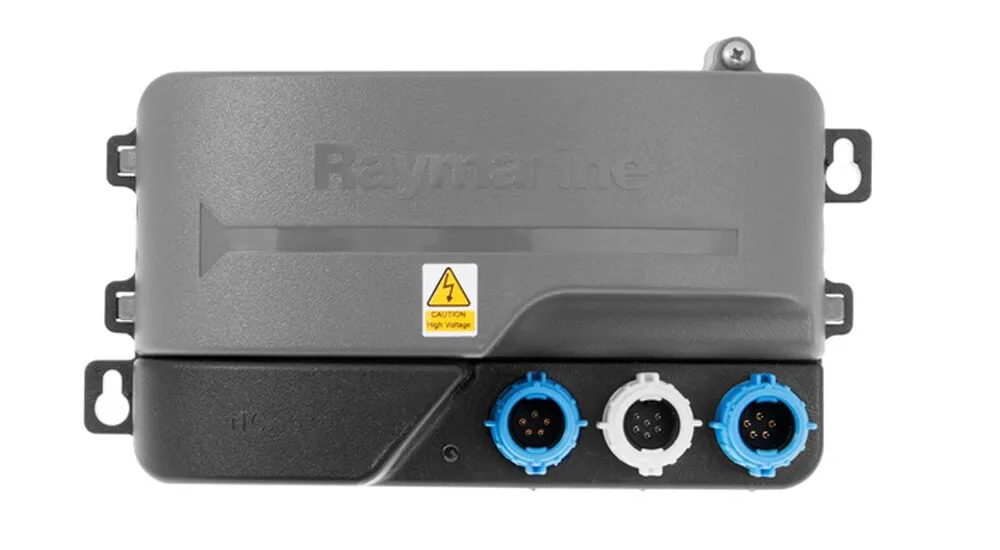

| 仕様 | |
|---|---|
| 電源 | 12 V dc |
| 電圧範囲 | 9 - 16 V dc |
| 現在 | 150mAのピーク動作電流 |
| 消費電力 | 標準：1.5 W |
| 環境 | 設置環境： 動作温度=5ºF〜+131ºF（-15ºC〜+55ºC） 保管温度=-13ºF〜+158ºF（-25ºC〜+70ºC） 相対湿度：最大95％スプラッシュプルーフプルーフIPX2 |
| データ接続 | SeaTalkngバックボーン 1 x SeaTalkngスプール 5 x スペード端子を備えたトランスデューサー接続 |
| 説明書 | ▶ iTC-5 トランスデューサー コンバーター 取扱説明書 |
| 仕様 |
|---|

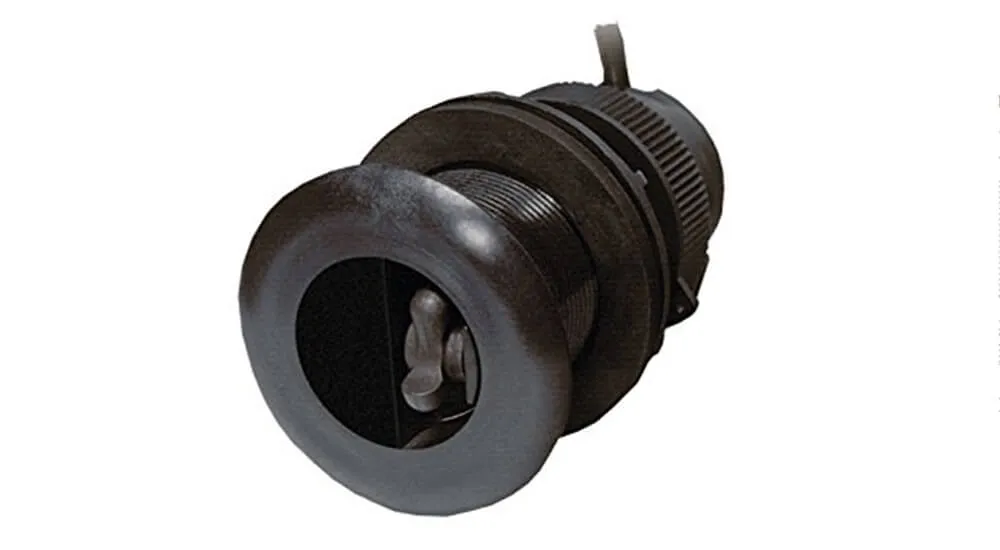

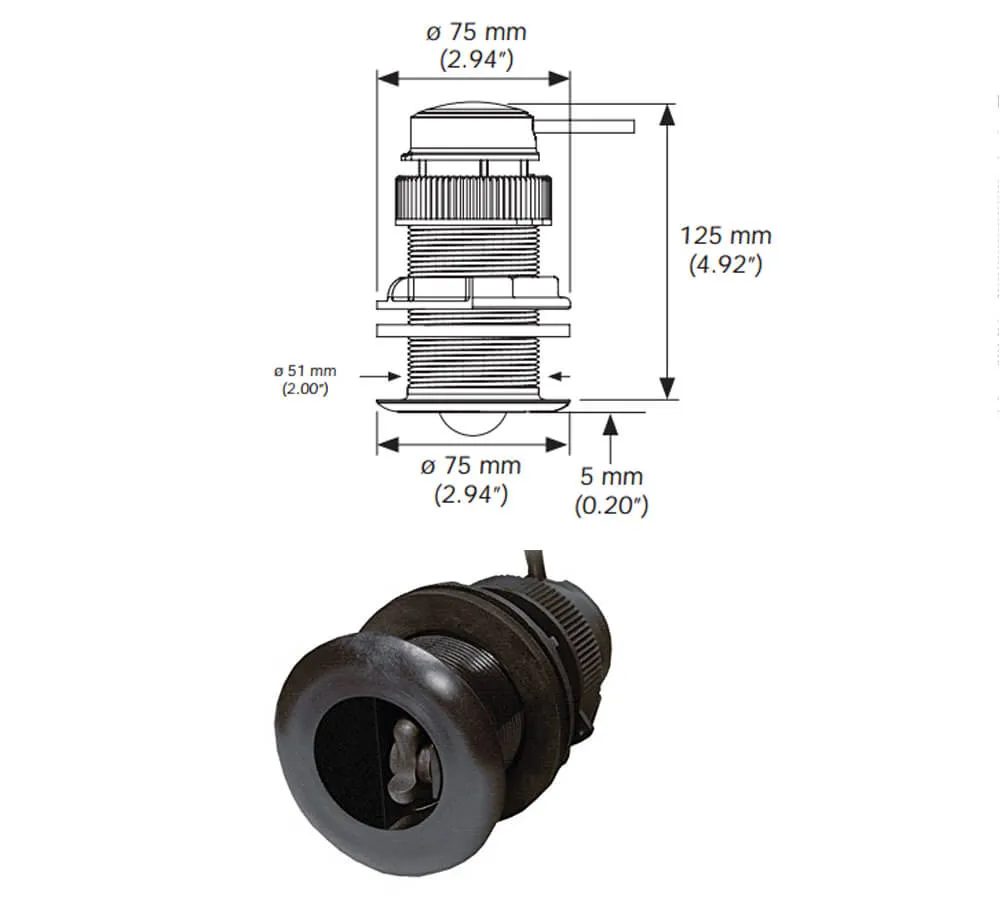

| 深度/速度/温度 |
| 互換性のある船体材料：木材およびガラス繊維 |
| ケーブルコネクタ付き9m（30ft）ケーブル |
| ▶ DST800（速度/深度/水温） 取扱説明書 |
| 内容 | |
|---|---|
| 電源ケーブル 150cm | 1 |
| バックボーンケーブル 300cm | 1 |
| 5口 コネクター | 1 |
| バックボーンケーブル 終端プラグ | 2 |
| 説明書 | ▶︎ SeaTalkNG ケーブル 日本語マニュアル.pdf |

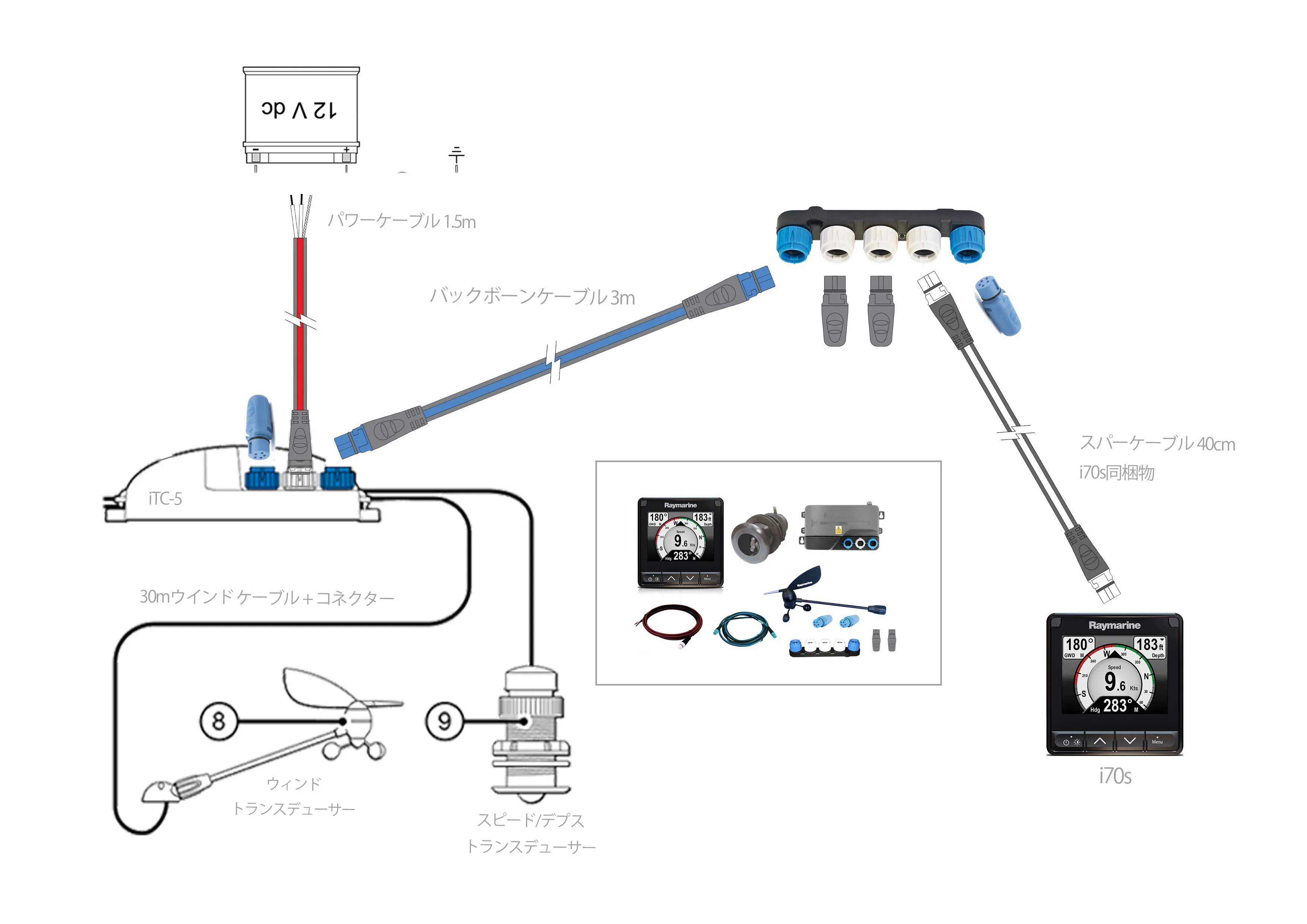

配線図例
i70s 多機能 ディスプレイ パック②
配線は簡単です。
マスト作業には十分に気をつけて下さい。
ケーブルの長さが足りない場合は、下記よりお買い求め下さい。
本製品の同梱物
本製品の同梱物
| 同梱物 | |
|---|---|
| E70327 | i70s 多機能 ディスプレイ |
| E70010 | iTC-5 トランスデューサー コンバーター |
| A06031 | バックボーンケーブル 終端プラグ |
| A06049 | 電源ケーブル 150cm |
| E22078 | ウィンド トランスデューサー(ショートアーム) ＋ ケーブル(30m) |
| A06032 | スループケーブル 終端プラグ |
| A06064 | 5口 コネクター |
| A06035 | バックボーンケーブル 300cm |
| A22154 | DST800（速度/深度/水温） |
