NMEA0183 to NMEA2000 コンバーター
品番：YNPK-800
▶︎ NMEA0183 to NMEA2000 コンバーター 日本語マニュアル.pdf
※どれを選んで良いか分からない方も問い合わせください。
¥ 29,400 (税抜)
製品説明

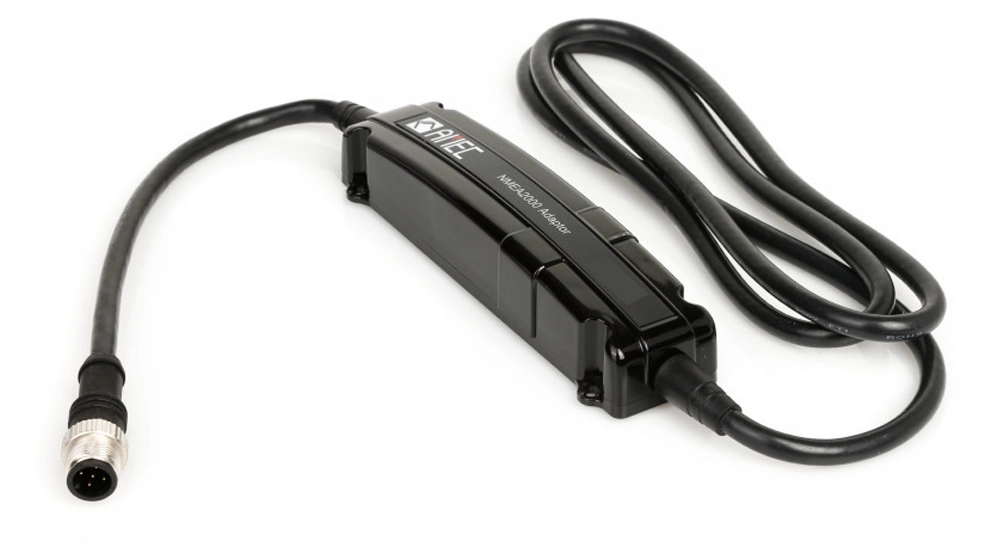

NMEA0183 to NMEA2000 コンバーター
NGW-1 双方向NMEA 2000®コンバージョンゲートウェイ
現在設置されているNMEA 0183デバイスを維持したまま、NMEA 2000にフックアップすることができます。

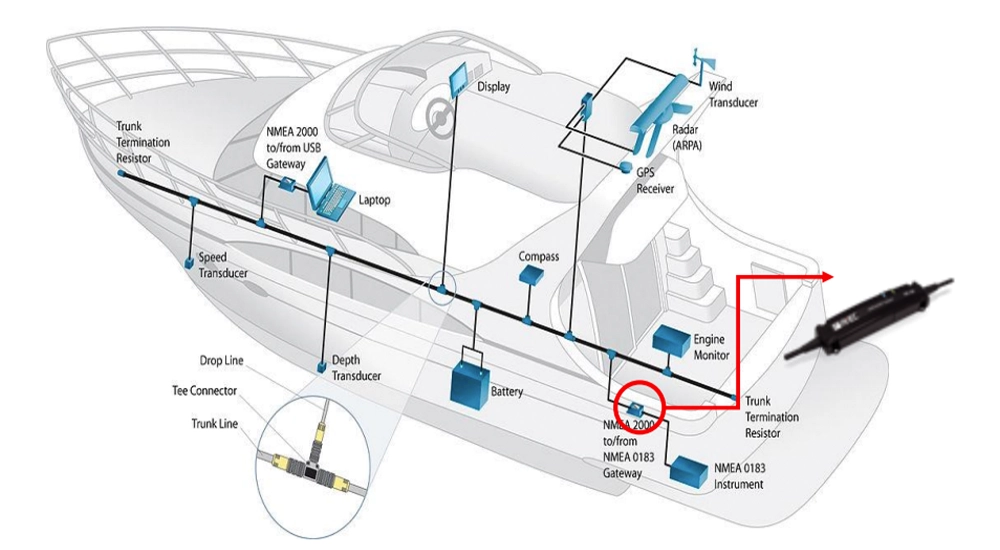

NMEA 2000 Gatewayは、ボートのデータネットワーク間をリンクする簡単な方法を提供し、NMEA 0183データをNMEA 2000データに変換し、その逆もまた可能です。
複数のNGW-1ユニットを使用して、多数のNMEA 0183デバイスをNMEA 2000ネットワークに多重化し、ネットワークを使用して、すべてのデータを結合し、ある場所から別の場所に転送することができます。
配線図例①
NMEA0183 to NMEA2000 コンバーター
| NGW-1アクティセンスコンバーターを使用したNMEA 0183デバイスの接続例 | |
|---|---|
| ① | NMEA 0183の配線 |
| ② | NGW-1 アクティセンス® コンバーター（A80721） |
| ③ | SeaTalkng™ - DeviceNet アダプターケーブル |
| ④ | SeaTalkng ™ネットワーク(専用の12 V dc電源が必要) |
| ⑤ | NMEA 0183のワイヤー接続。ワイヤー接続はクリンプで行い、絶縁テープで絶縁することをお勧めします。 |

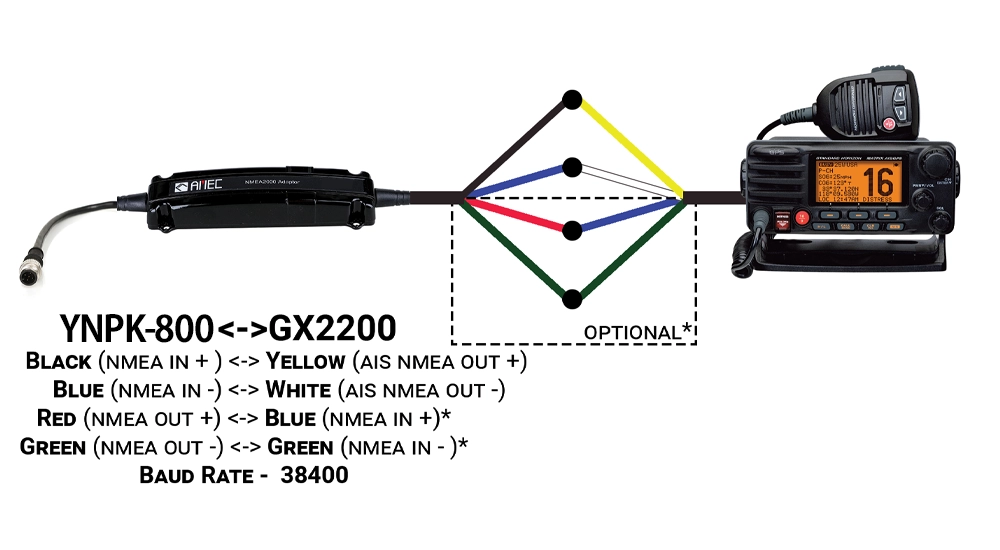

配線図例②
NMEA0183 to NMEA2000 コンバーター
| VHF無線機とMFDの接続シナリオの接続例 | |
|---|---|
| ① | 他社製NMEA 0183 VHF無線機（DSCデータを送信） |
| ② | アクティセンス® NGW-1コンバーター（A80721） |
| ③ | Raymarine® NMEA 2000マルチファンクションディスプレイ（DSCデータ受信） |
| ④ | SeaTalkng ™ネットワーク（専用のDC12V電源が必要） |
| ⑤ | SeaTalkng™ (メス) - DeviceNet (メス) アダプターケーブル (0.4 m (1.3 ft) - A06045), (1 m (3.3 ft) -A06075) （付属しません） |

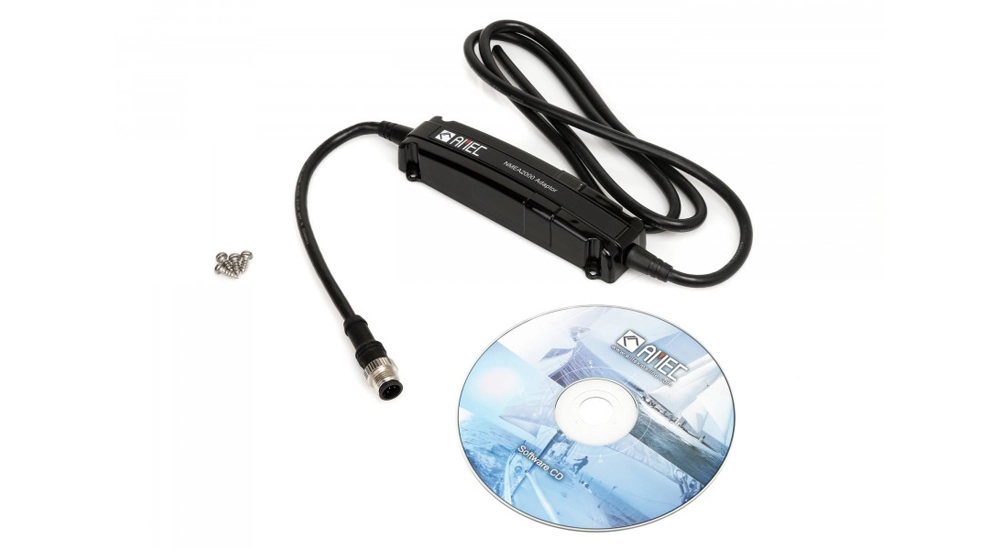

本製品の同梱物
本製品の同梱物
| 同梱物 | |
|---|---|
| NMEA0183 to NMEA2000 コンバーター | 1 |
