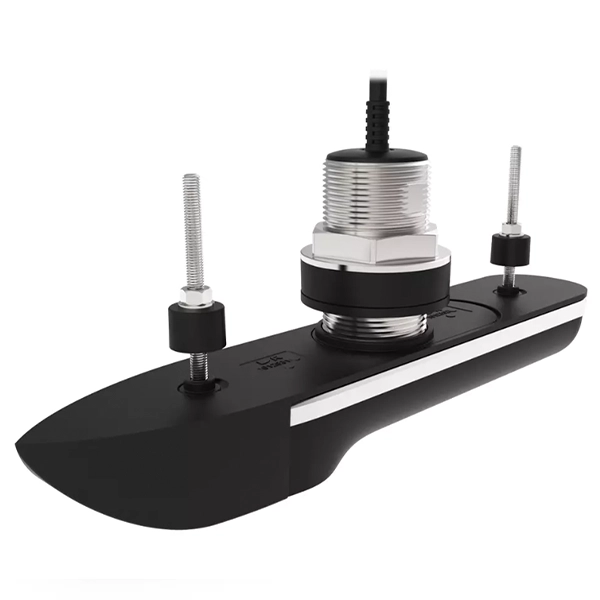

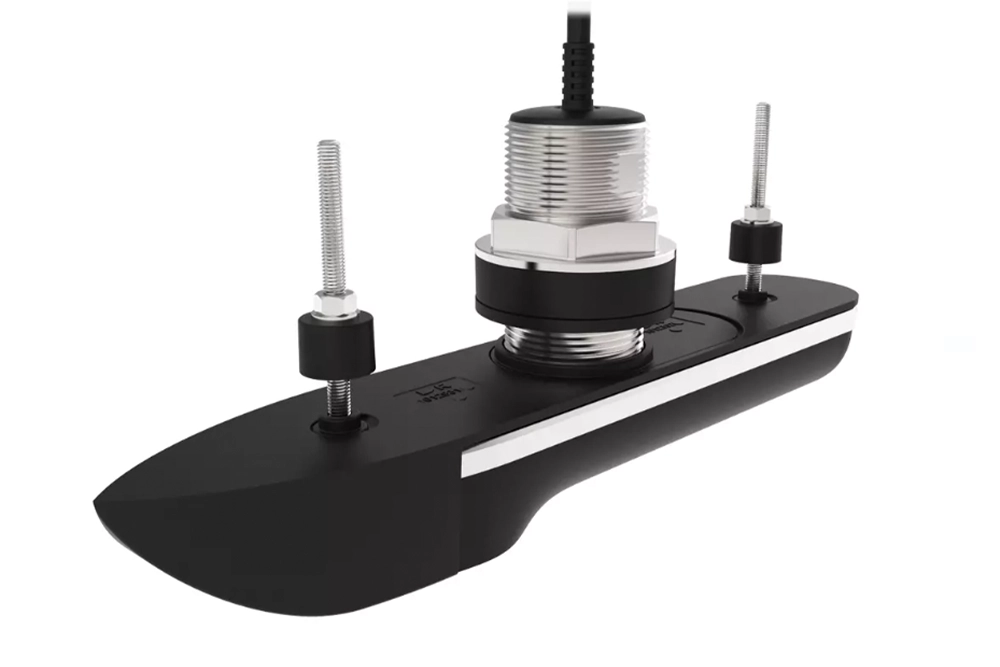

RVM-400 ステンレス スルハル トランスデューサー
品番：YAP807040
※どれを選んで良いか分からない方も問い合わせください。
¥ 367,600 (税抜)
製品情報:
リアルビジョン3Dと何が違う？
What makes it different from Real Vision?
リアルビジョン3Dの進化版
リアルビジョン3Dよりターゲットの解像度が高く、レンジ性能は30%向上。
ソナー映像処理の強化
信号処理を改善させ、より鮮明なソナー画像と深度性能の向上。
製品説明
RVM-400 ステンレス スルハル トランスデューサー
 |
 |
 |
 |
|

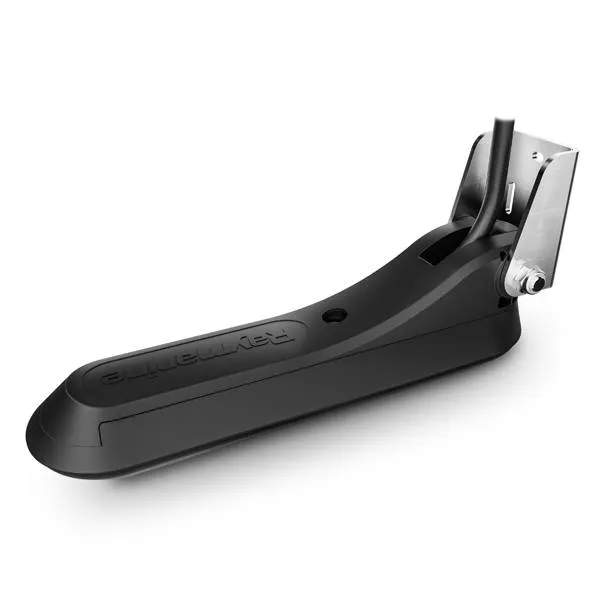

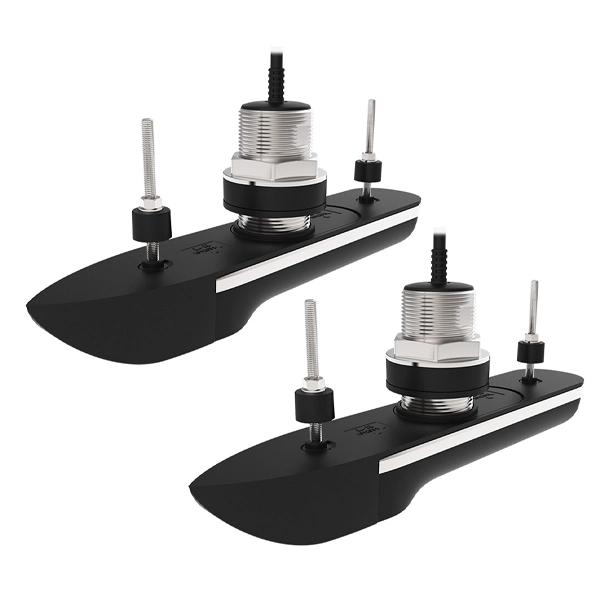

| REALVISION 3D トランスデューサー スペック一覧 | ||||
| 製品名 | RVM-100 | RVM-400 | RVM-412 | RVM-420 |
| 品番 | A80703 | A80704 | T70543 | T70544 |
| デッドライズ | - | 0° | 15° ～ 25° | |
| 設置方法 | トランサムマウント | スルハル | ||
| 材質 | プラスチック | ステンレス | ||
| ケーブルの長さ | RVM-100：8m | RVM-400：8m | RVM-412 & RVM-420：10m ( 8m ＋ 2m ) | |
| 最大深度 (m) | リアルビジョンMAX 3D : 0.6 - 91 | ダウンビジョン : 0.6 - 182 | サイドビジョン : 0.6 - 91 | ブルーソナー : 0.6 - 365 | |||
| 出力(W) | 600 | |||
| センサー | 温度センサー | AHRS（姿勢方位基準システム）センサー | |||
| ビーム幅 | 200kHz：12° | |||
| データ | 深さ | 温度 | |||
| 重さ | RVM-100 : 0.65kg（ケーブル含む） | RVM-400 : 4.56kg（ケーブル含む） | RVM-412 & RVM-420 : 3.87kg（ケーブル含む） | |

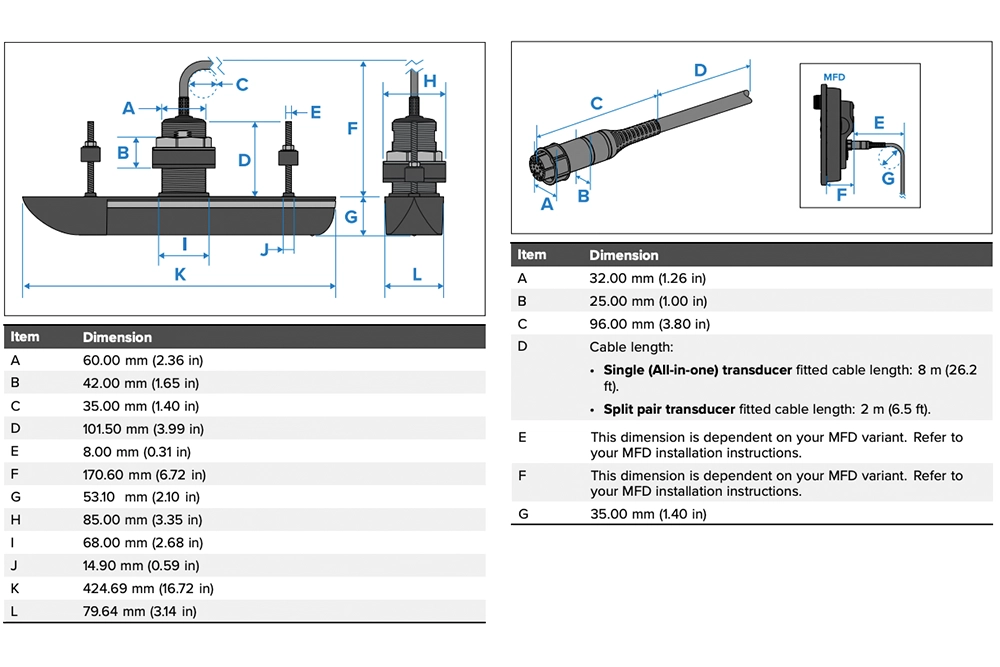

| 寸法 | 長さ : 256.6 mm | 高さ : 120.5 mm | 長さ : 424.7 mm | 幅 : 79.7 mm | ||
| 防水定格 | IPx6 (船体の外側の表面のみ) | IPx7 | IPx8 | |||
| 保存温度範囲 | -20°C ～ +70°C | |||
| 使用温度範囲 | -2°C ～ +55°C | |||
ソナーテクノロジーの違い
RVM-400 ステンレス スルハル トランスデューサー
従来のソナー
従来のソナーは、単一周波でソナーの音波を送ります。ソナーが動作する時間を測定することによって、音波エコーが反響物に当たりトランスデューサに戻って目標深度を感知します。
CHIRPソナー
CHIRPソナーは複数のターゲットを区別できる周波数「CHIRP」信号を使用します。これにより、従来のソナーを使用する場合に表示される大きなターゲットだけでなく、複数のターゲットをより細かく表示することができます。CHIRPのメリットとしては、標的分解能の改善、ベイトボールやサーモクリーンによる検出、検出感度などがあります。
CHIRPの種類
RVM-400 ステンレス スルハル トランスデューサー
CHIRPソナー：円錐形ビームを生成
ソナーはさまざまな速度で効果的です。より深い水域では、CHIRP帯域幅は自動的に最適化され、ボトムロックを向上させ、より広い水柱内の動く物体（例えば魚）を検出します。

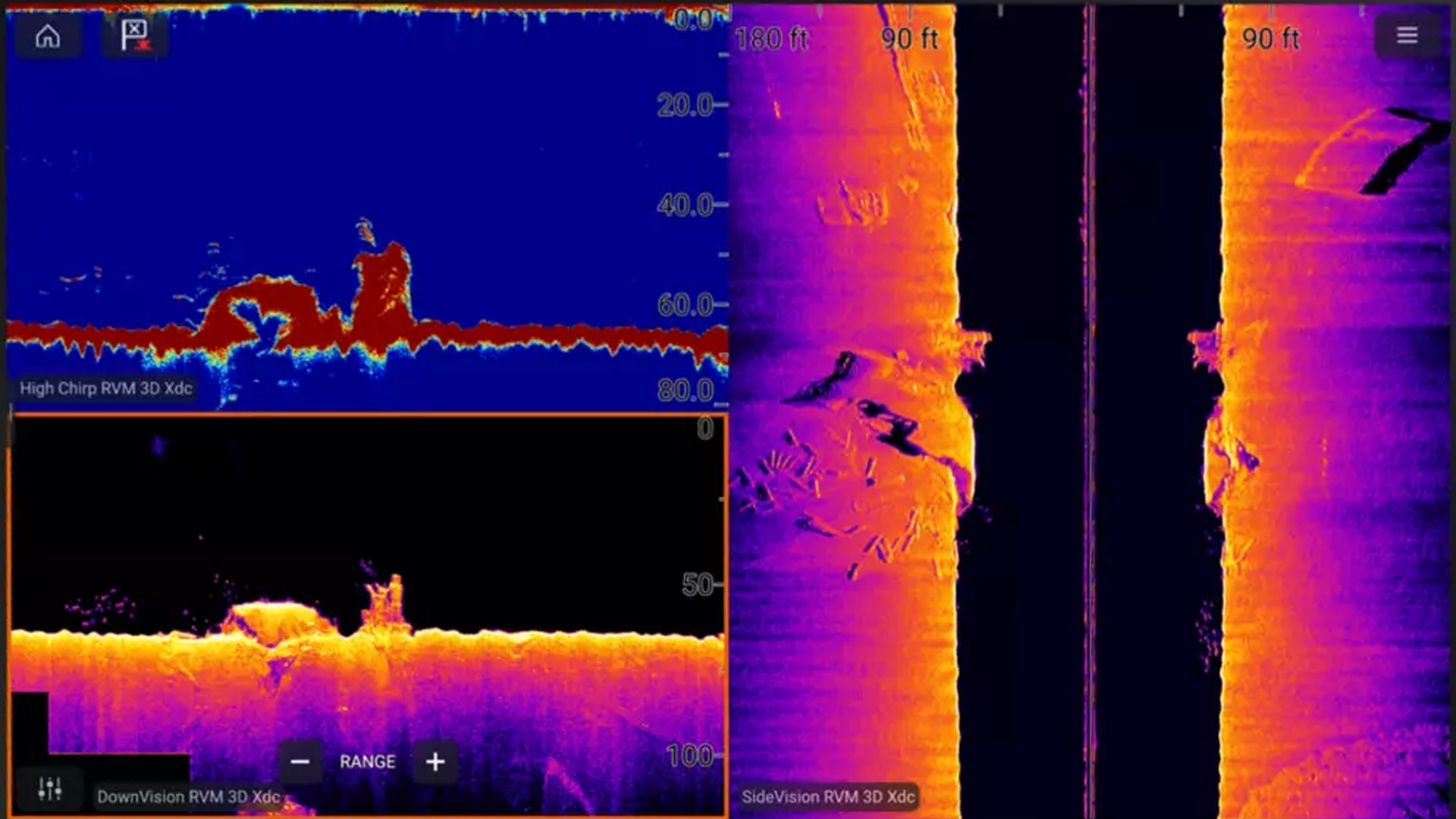

DownVision™：広角のサイド・バイ・サイド・ビームと、前方から後方の薄いビームを生成
DownVision™は低い船速で有効です。より深い水域では、CHIRP帯域幅は自動的に最適化され、ボトムロックを向上させ、より広い水柱内の動く物体（例えば魚）を検出。 幅の広い細いビームは明確なターゲットリターンをもたらします。 CHIRP処理とより高い動作周波数の使用は、より詳細な画像を提供し、魚が存在する可能性があるボトム構造を識別しやすくします。
SideVision™：2つの広角のサイド・ツー・サイドビームを生成
SideVision™は、低い船速で有効です。幅の広く明確なターゲットリターンを生み出します。あなたの船が進むにつれて、あなたの船の両側に海底のイメージを提供。 CHIRP処理と高い動作周波数の使用は詳細な画像を提供し、魚が存在する可能性のある底の構造を識別。ビームがより長い範囲で底部と作る狭い角度は、底部から突き出た構造の影を明らかにすることができる。

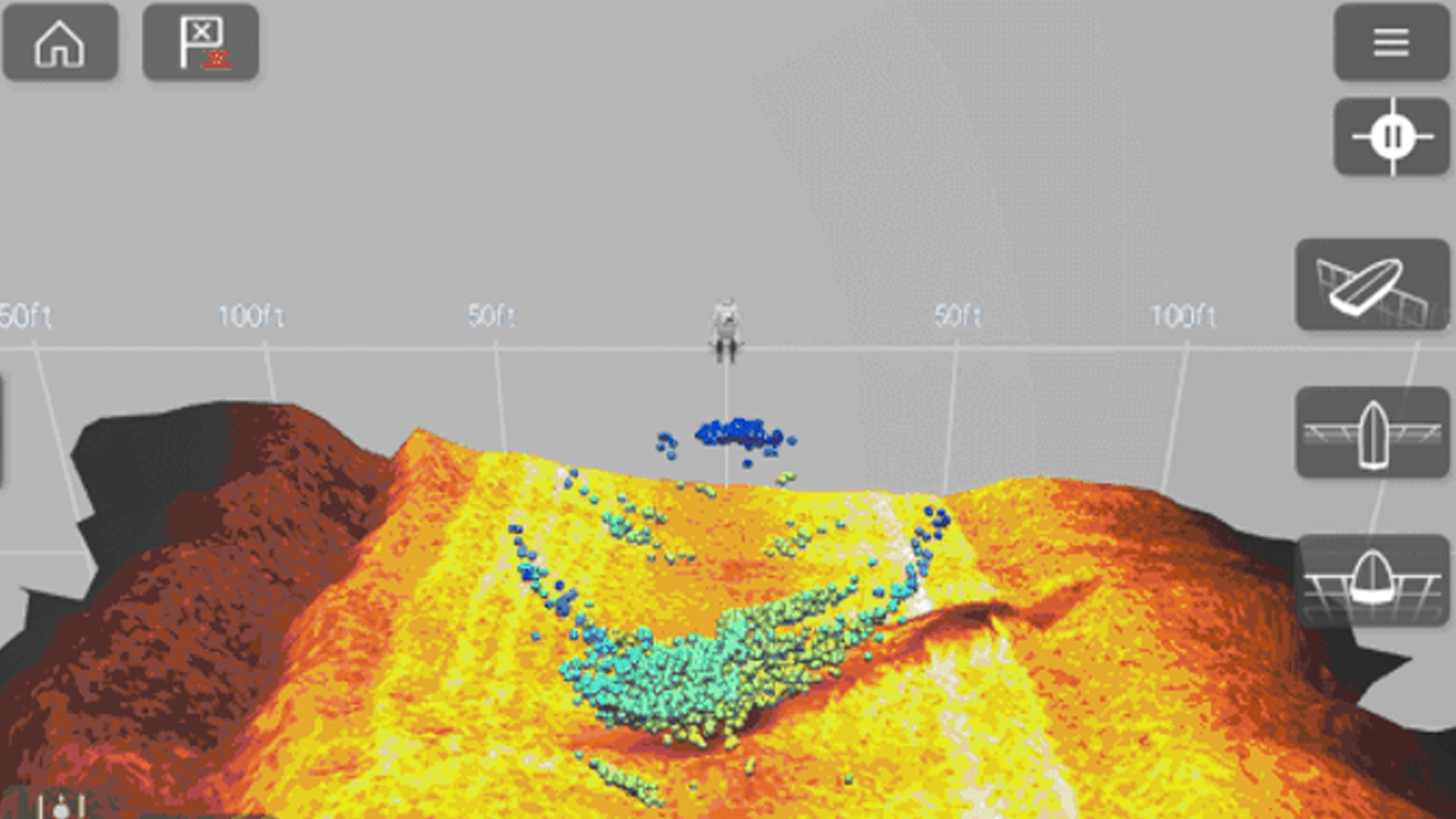

CHIRP RealVision™3D：全てのビームを生成
CHIRP RealVision™3Dトランスデューサは、CHIRP DownVision™ / CHIRP SideVision™ / 高周波CHIRP Sonar / RealVision™3Dを使用して、実物のような3Dソナー画像を提供。RealVision™3Dは、下の地形、残骸、および魚の真実で分かりやすいビューを提供します。

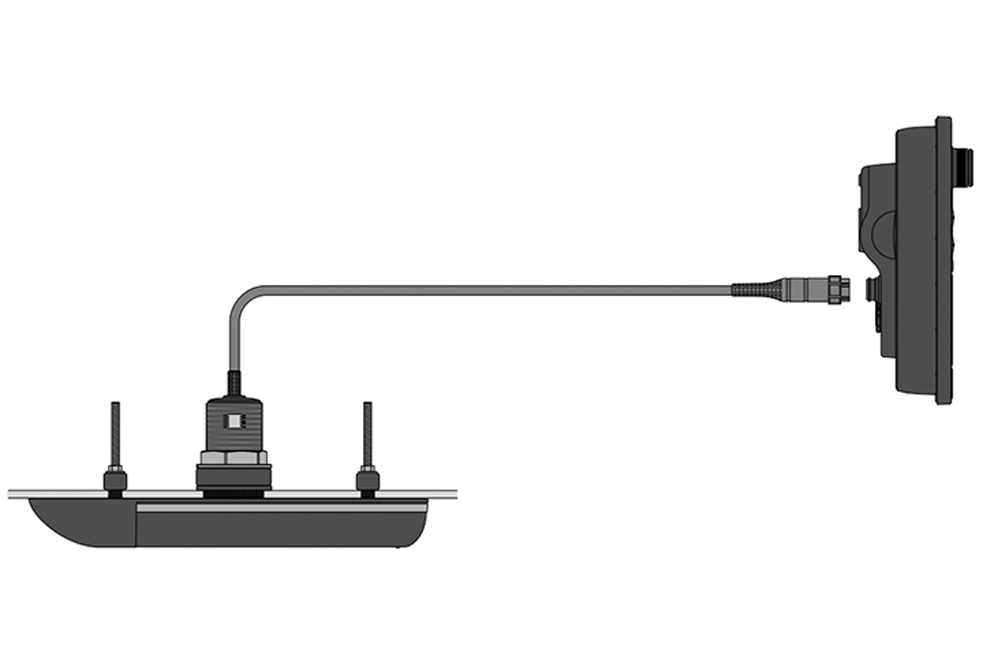

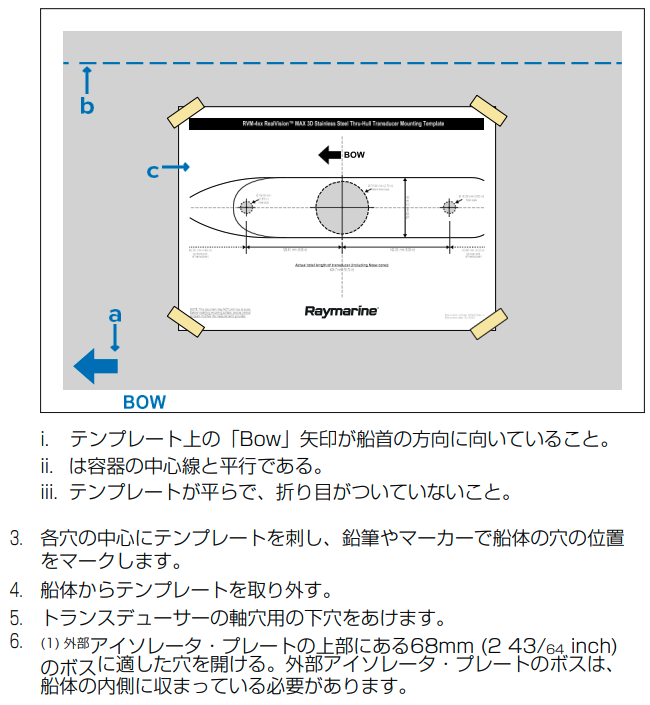

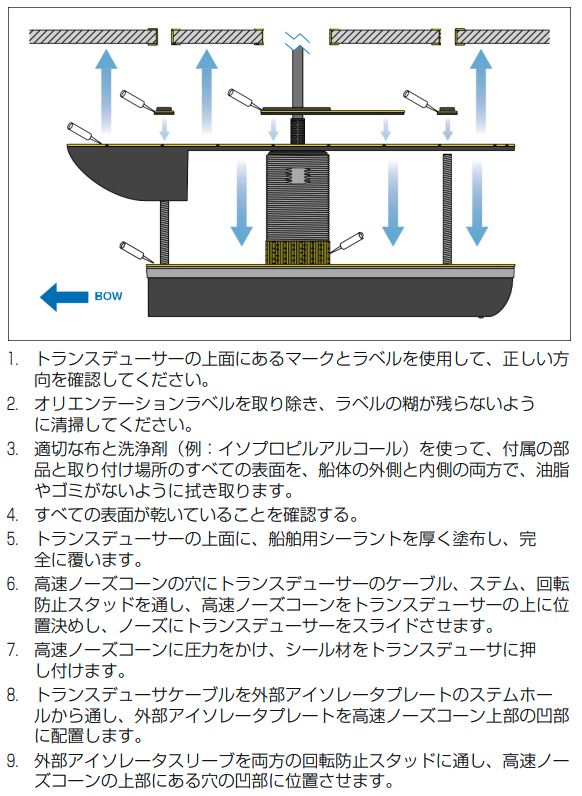

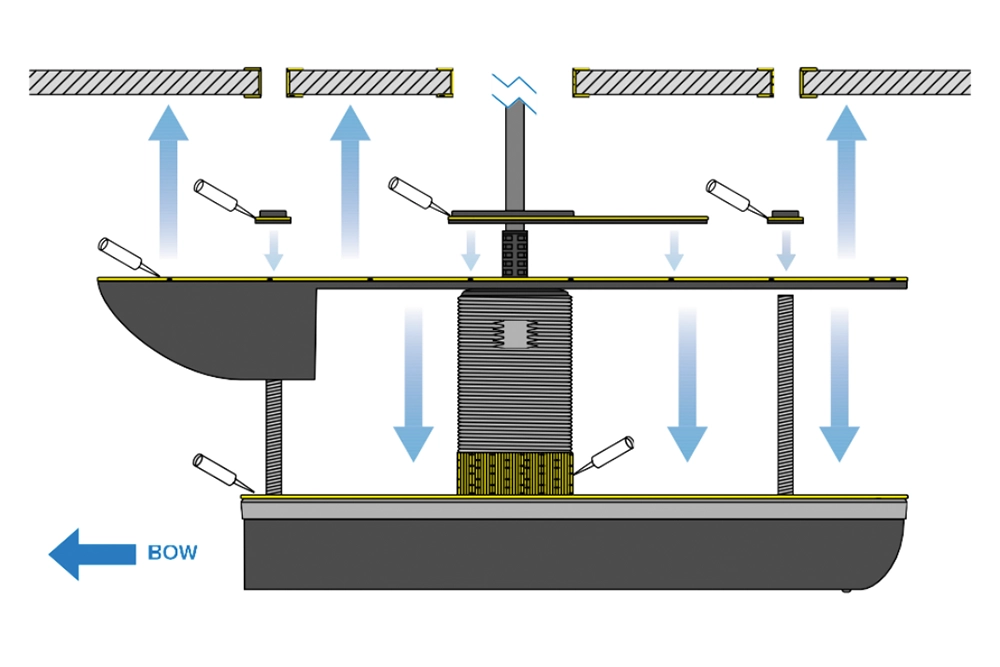

取付方法
RVM-400 ステンレス スルハル トランスデューサー
取付は簡単です。
水漏れがないよう、十分に気をつけて下さい。

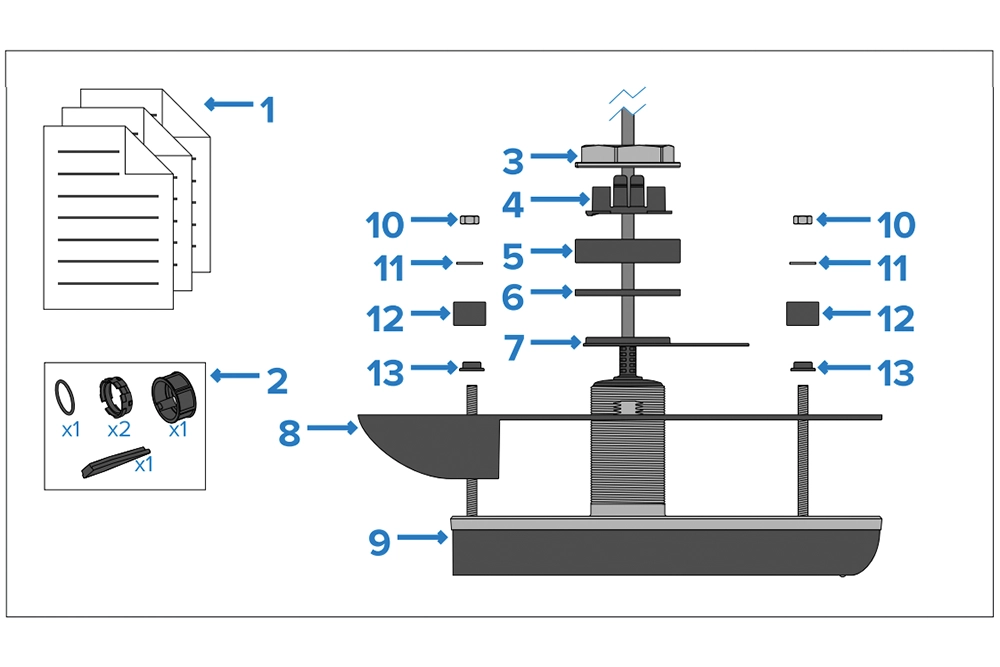

本製品の同梱物
本製品の同梱物
| 同梱内容 | |
|---|---|
| 1 | ドキュメントパック |
| 2 | ロックカラーキット（トランスデューサケーブルコネクタ用） ：2 x スプリットリング（予備を含む） ：1 x Oリング ：1 x ロッキングカラー ：1 x スプリットリング取り付け工具 |
| 3 | 船体ナット |
| 4 | ケーブルプロテクター |
| 5 | 大型内部アイソレータースリーブ |
| 6 | ゴムワッシャー |
| 7 | 外部アイソレータープレート |
| 8 | 高速ノーズコーン |
| 9 | トランスデューサー（付属ケーブルを含む) |
| 10 | 回転防止スタッド用ナット2個 |
| 11 | 回転防止スタッド用小ワッシャー2個 |
| 12 | 2 x 内部アイソレータースリーブ（小） |
| 13 | 2 x 内部アイソレータースリーブ |
