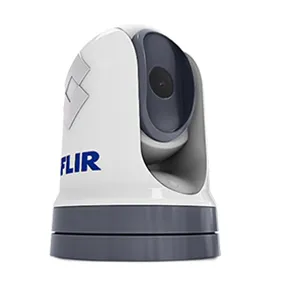

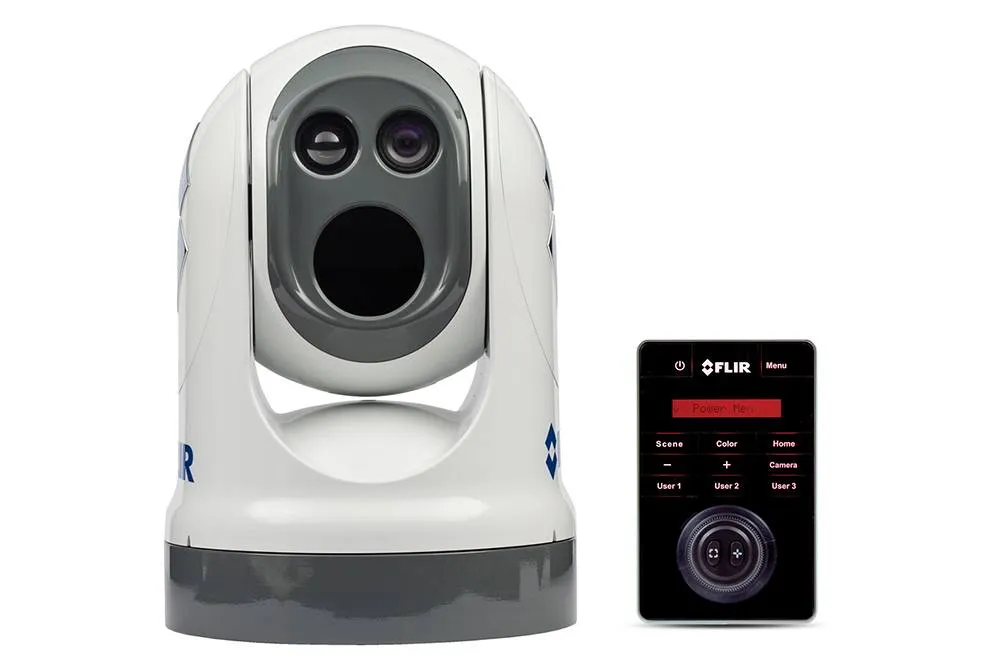

M400XR カメラシステム (30Hz) ＋ ジョイスティックコントロール
品番：432-0012-04-00
▶︎ M400XR カメラシステム (30Hz) ＋ ジョイスティックコントロール 日本語マニュアル.pdf
▶︎ JCU-2(M400/M400XR) 日本語マニュアル.pdf
※どれを選んで良いか分からない方も問い合わせください。
オープン価格
製品情報:
製品説明
FLIR M400 Series Marine Cameras | Marine Thermal Night Vision
船舶用マルチセンサー赤外線カメラのプレミアムモデル
フリアーシステムズのM400は、高度な640 x 480ピクセルセンサーを搭載し、完全な暗闇や薄暗い場所でも鮮明な赤外線映像を提供します。
30xズーム搭載HDカラー可視カメラとタイトビームLED投光器がより高度に目標を識別して、安全性を高めます。

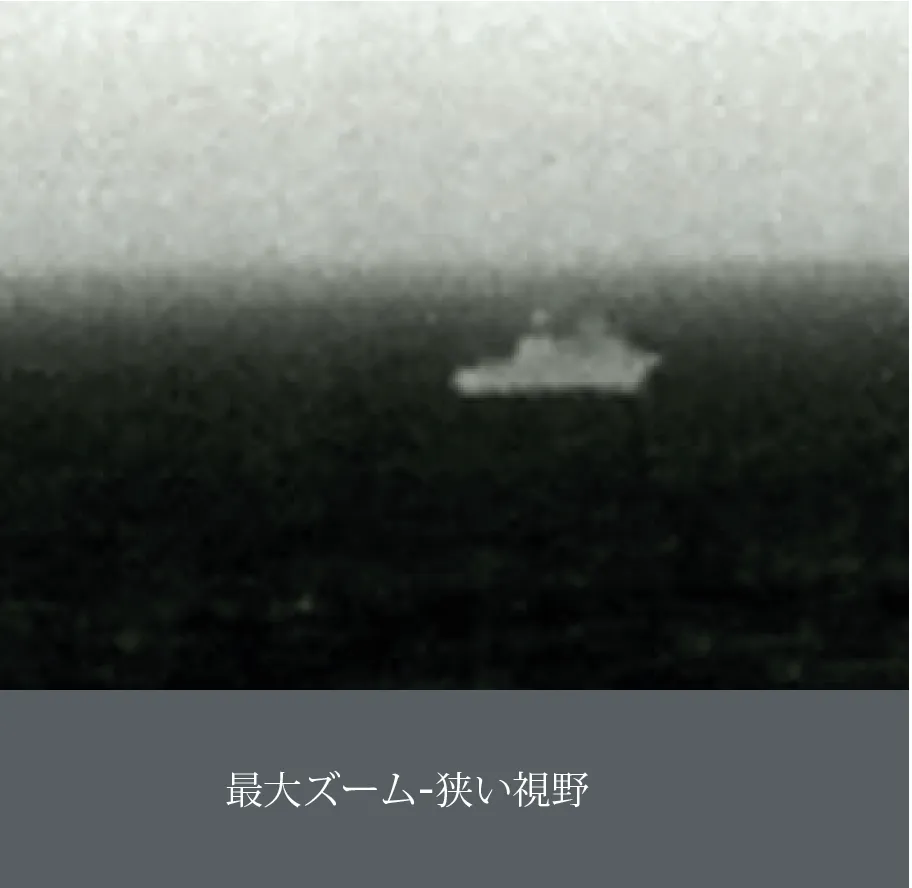

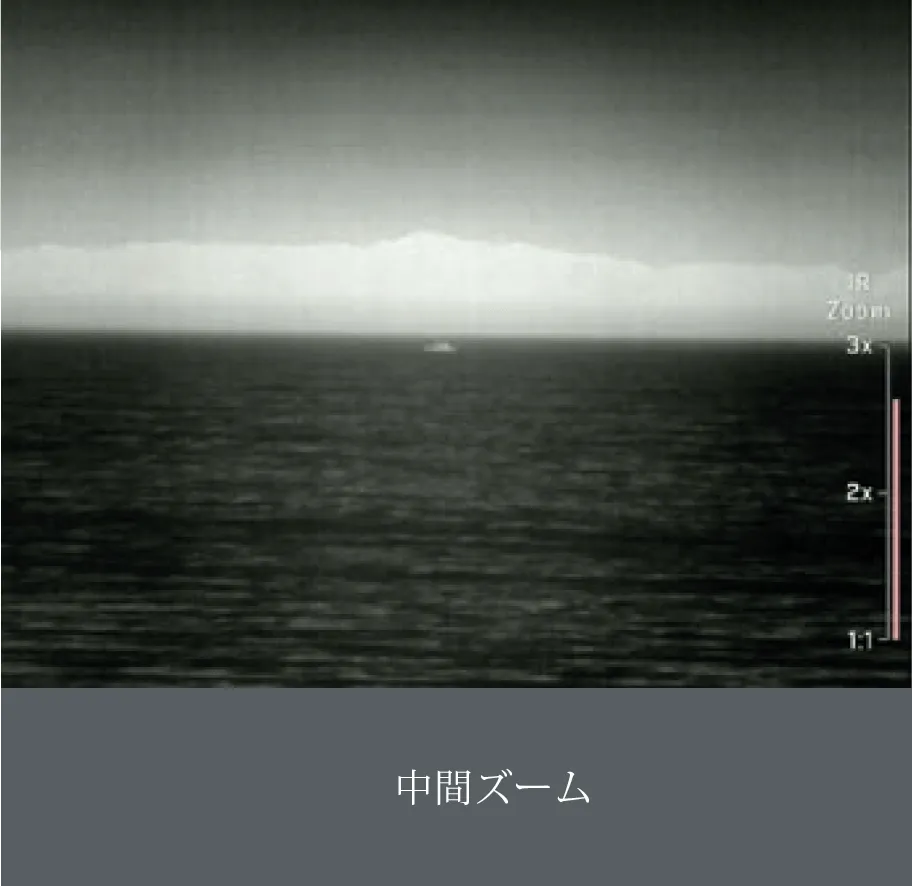

また光学サーマルズームレンズ（～4x）により、さらに遠くの船舶や物体を見ることが可能です。
ジャイロ式姿勢制御機能とレーダー追跡システムにより、決して重要な目標を見失いません。
|
|
|
|
|
|
|
|
|
|
|
| サーマルカメラタイプ | ||||||||||
| 種類 | M132 | M232 | M300C | M332 | M364 | M364C | M364C LR | M400 | M400XR | M500 |
| 可動範囲 | チルト(上下)のみ | パン(左右：360°無限回転）/チルト(上下) | ||||||||
| サーマルカメラレンズ | ||||||||||
| センサー素子 | 非冷却Voxマイクロボロメータ | 冷却Insb | ||||||||
| 解像度 | 320 × 240 | - | 320 × 256 | 640 x 512 | 640 x 480 | 640 x 512 | ||||
| 視野角 | 24° × 18° | - | 24° × 18° | 18° x 13.5° | 18° x 6.0° | 広角28°x 21° 挟角2°x 1.5° |
||||
| 焦点距離 | 19mm | - | 9.1mm | 18mm | 25mm | 35mm - 105mm | 19 - 275mm | |||
| 光学ズーム | - | 3倍 | 14倍 | |||||||
| 電子ズーム | 4倍 | - | 4倍 | |||||||
| 可視カメラレンズ（CCTV） | ||||||||||
| 解像度 | - | 1920×1080 | - | 1920×1080 | ||||||
| 焦点距離 | - | 4.3mm-129mm | - | 4.3mm-129mm | ||||||
| 光学ズーム | - | 30倍 | - | 30倍 | ||||||
| 電子ズーム | - | 12倍 | - | 12倍 | ||||||
| その他の詳細 | ||||||||||
| 重量(kg) | 3.0 | 6.8 | 12.7 | 20.4 | ||||||
| 電磁妨害 | IEC 60945 | |||||||||
| 使用温度範囲(℃) | -25 ～ +55 | |||||||||
| 等級 | IP67 | |||||||||
| 相対湿度 | 最大93% | |||||||||
| 塩水噴霧 | IEC 60945 | |||||||||
| 保存温度範囲(℃) | -30 ～ +70℃ | -50 ～ +80℃ | ||||||||
| 振動 | MIL-STD-810E | |||||||||
| 風 | 161 kph | 115.2 mph | ||||||||
| 最大検出能力:落水者(km) | 0.4 | - | 0.4 | 0.8 | 1.5 | 2.4 | 9.0 | |||
| 最大検出能力:小型船舶(km) | 1.3 | - | 1.3 | 2.2 | 3.9 | 6.0 | 15.4 | |||
| アナログ出力 | なし | あり | ||||||||
| HD-SDI出力 | なし | あり | ||||||||
| IP出力 | あり | |||||||||
| ビデオリフレッシュレート(Hz) | 9 | - | 9 or 30 | 30 | 9 or 30 | 30 | ||||
| 消費電力(通常/最大)：W | 15 / 18 | 41 / 75 | 50 / 270 | 250 | ||||||
| 電源条件(VDC) | 12 or 24 | 24 | 12 or 24 | |||||||

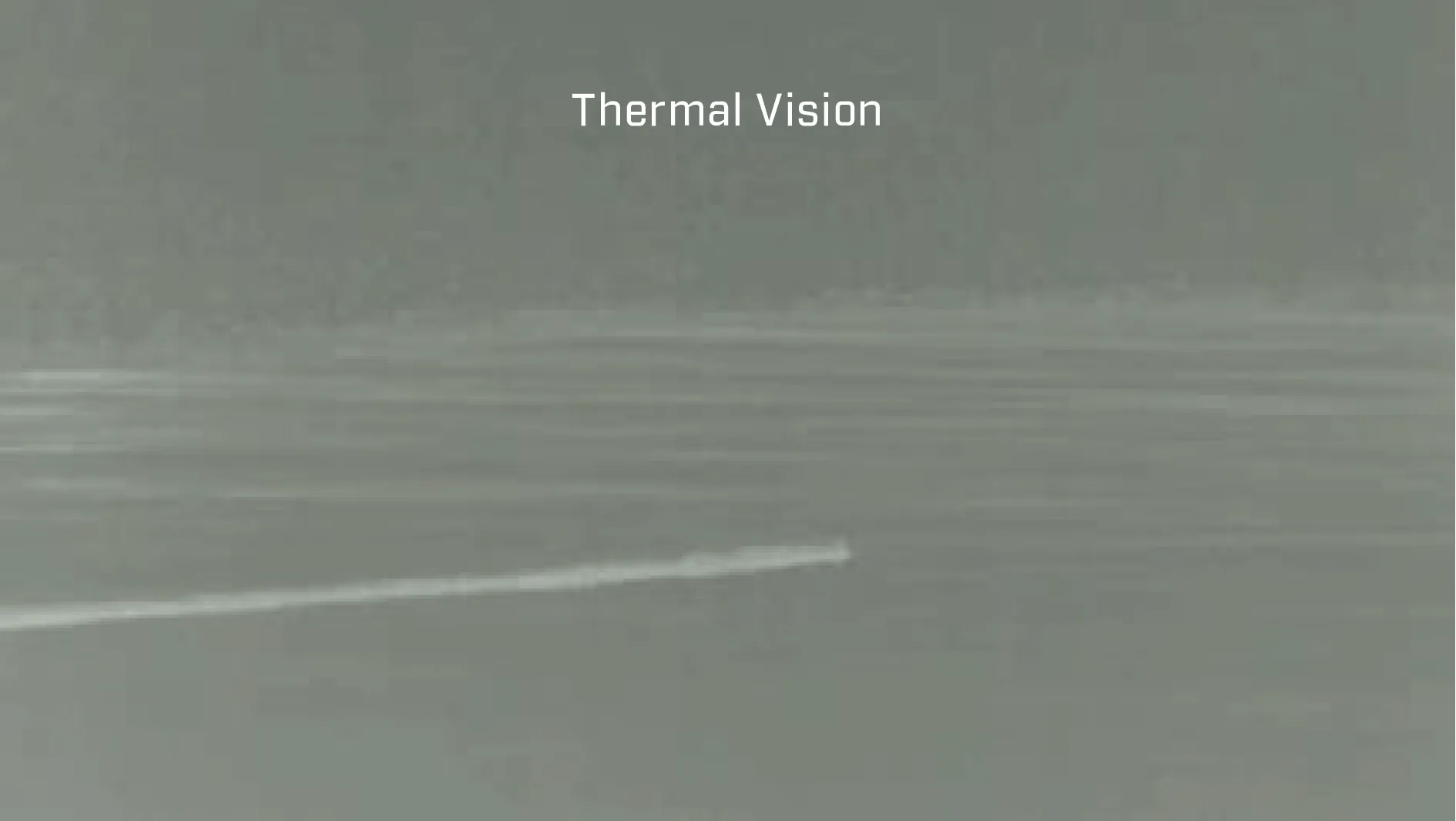

遠くのターゲットを明確に識別
M400XR カメラシステム (30Hz) ＋ ジョイスティックコントロール
高強度LEDスポットビームは、デッキ上の人員の暗視を維持しながら、関心のあるターゲットを強調表示
30倍光学ズームを備えたHDカラー低照度カメラ
ジャイロは安定しており、荒れた海でも安定した視界を確保
高解像度640 x 480熱センサー、光学ズーム18〜6°の水平視野
氷管理用の自動窓ヒーター付きの頑丈な防水ジンバルエンクロージャー
360°パンおよび+/- 90°チルト機能

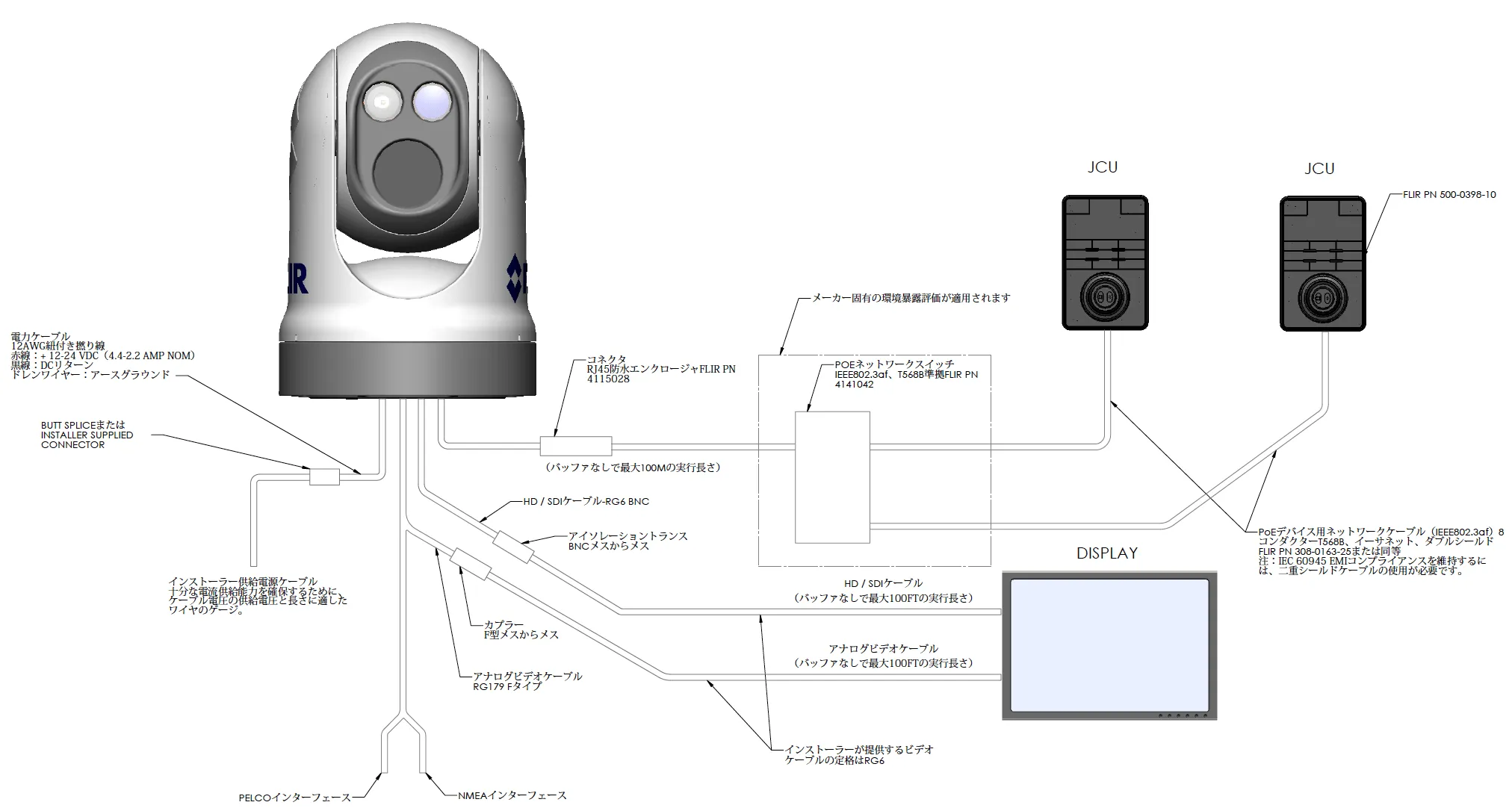

IPビデオ、HD-SDI、およびアナログビデオ出力とナビゲーションディスプレイとの統合
ビデオトラッキング：カメラのビューでオブジェクトを追跡（M400XRのみ）
Fire ghtingモードはカラーパレットを最適化してホットスポットを表示し、シーンの温度を測定（M400XRのみ）

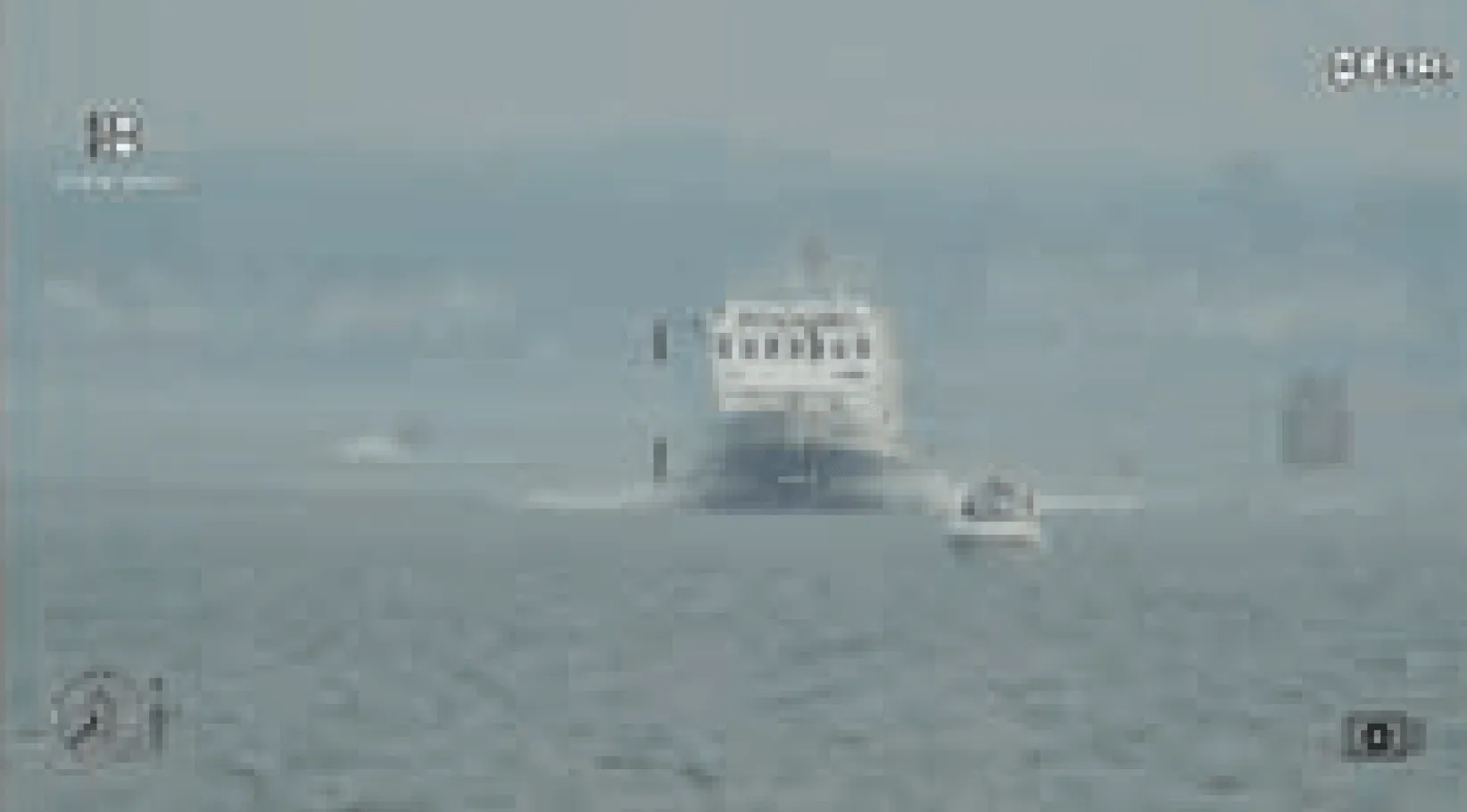

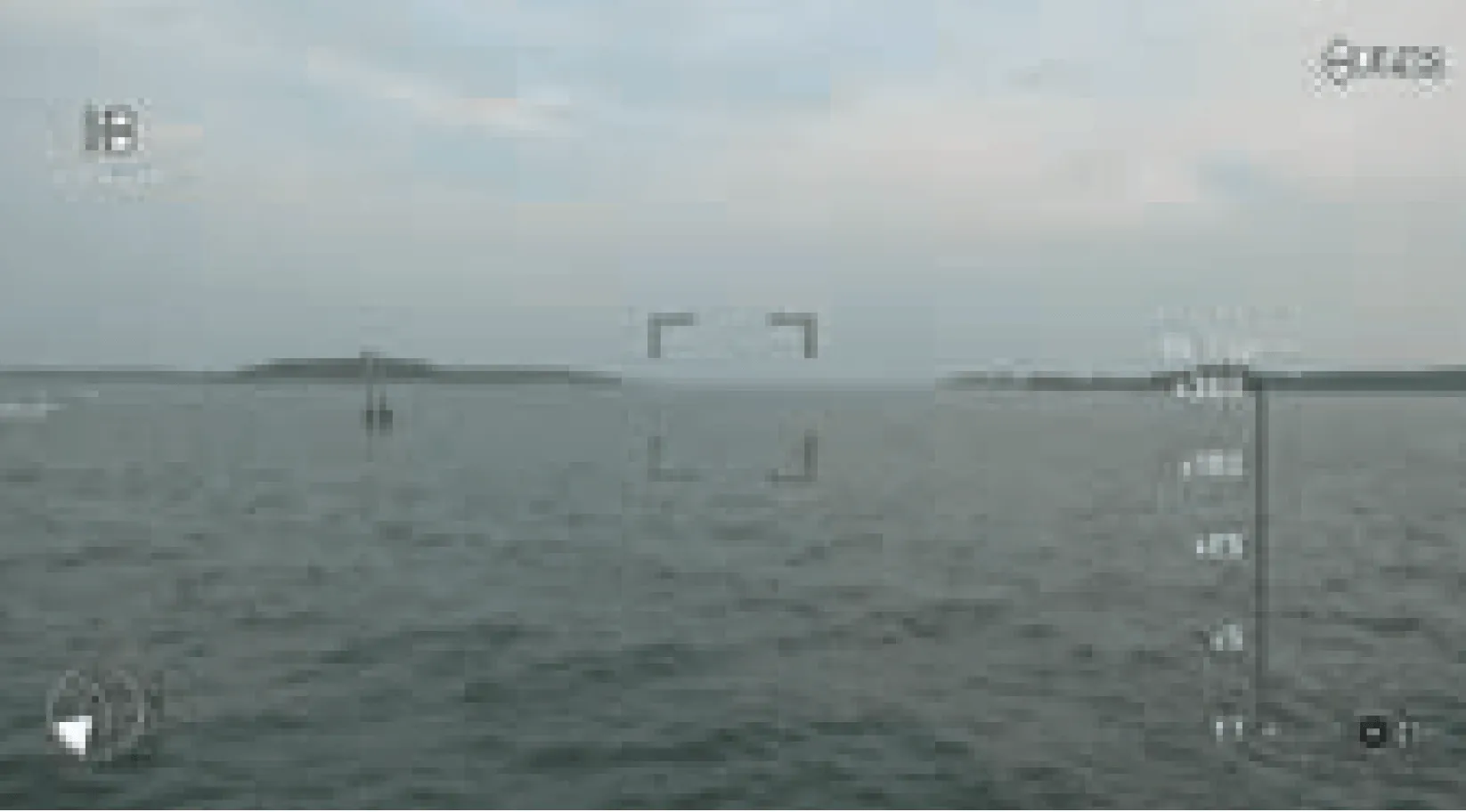

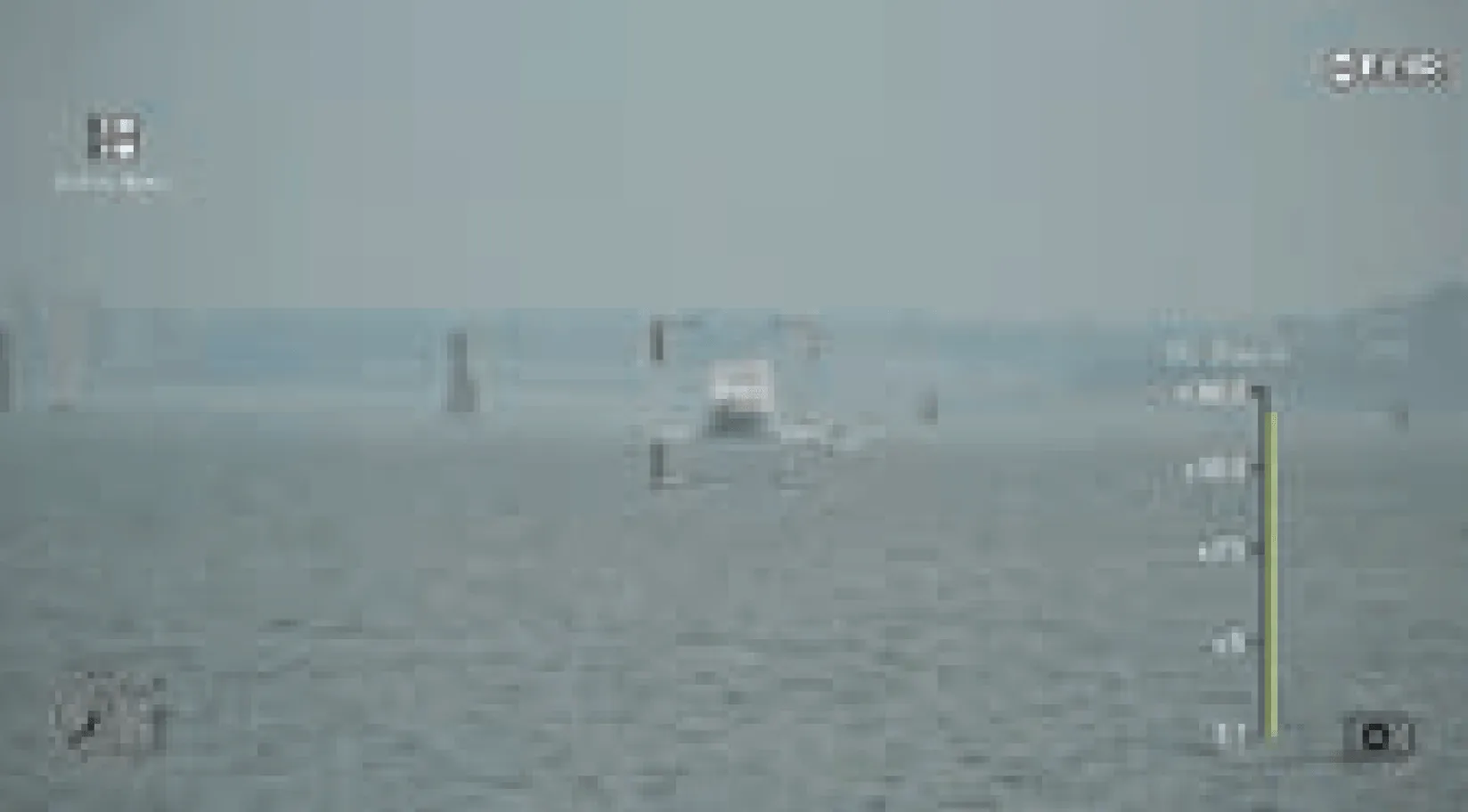

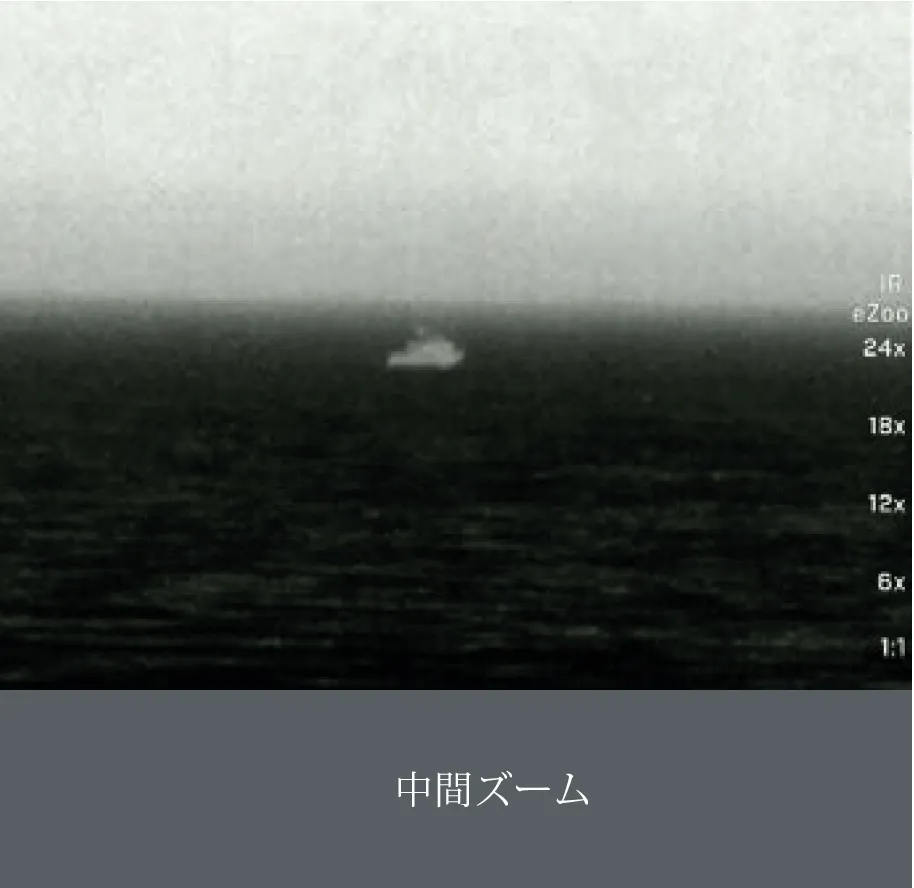

HDズームビデオカメラ
M400XR カメラシステム (30Hz) ＋ ジョイスティックコントロール
双眼鏡よりも優れたM400には、光学ズームと低照度イメージングを備えたカラー高解像度カメラが組み込まれています。
ビデオカメラを使用して、他の船舶、航法援助装置などを確実に識別します。
30倍の光学ズームを使用してすべての詳細を表示し、安全な距離から状況を評価します。
ビデオとサーマルズームコントロールをリンクして、簡単に比較したり、同時に表示したりできます。
特別な技術
M400XR カメラシステム (30Hz) ＋ ジョイスティックコントロール

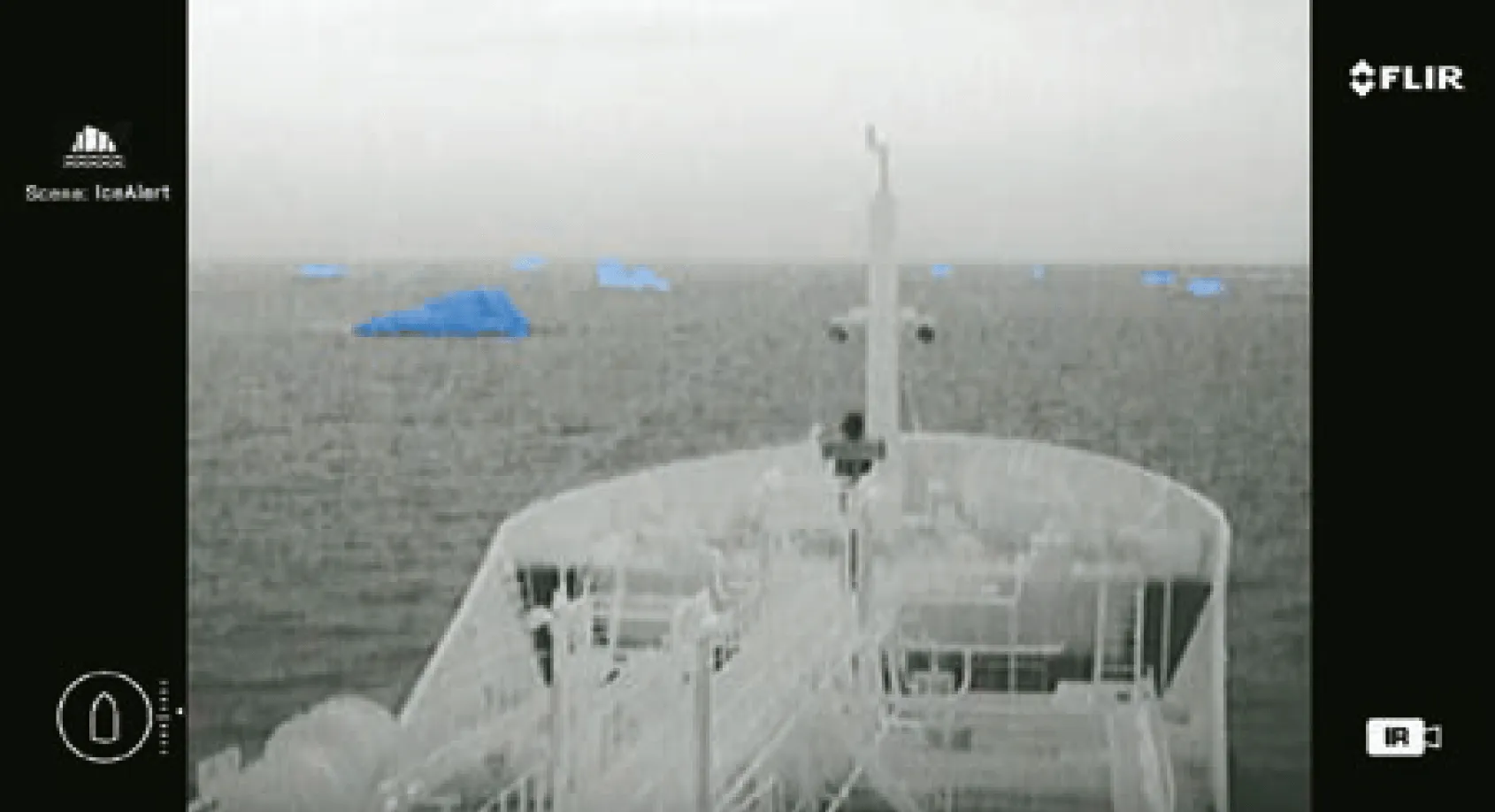

浮遊氷の検出と回避
夜間の海氷との衝突は、高緯度および冬の条件で動作する遠征用ヨット、商用船、救助艇にとって正当な危険です。
IceAlert™モードを備えたFLIRシステムは、グローラー、バージービット、氷山を濃淡で強調表示することにより、状況認識を強化できます。

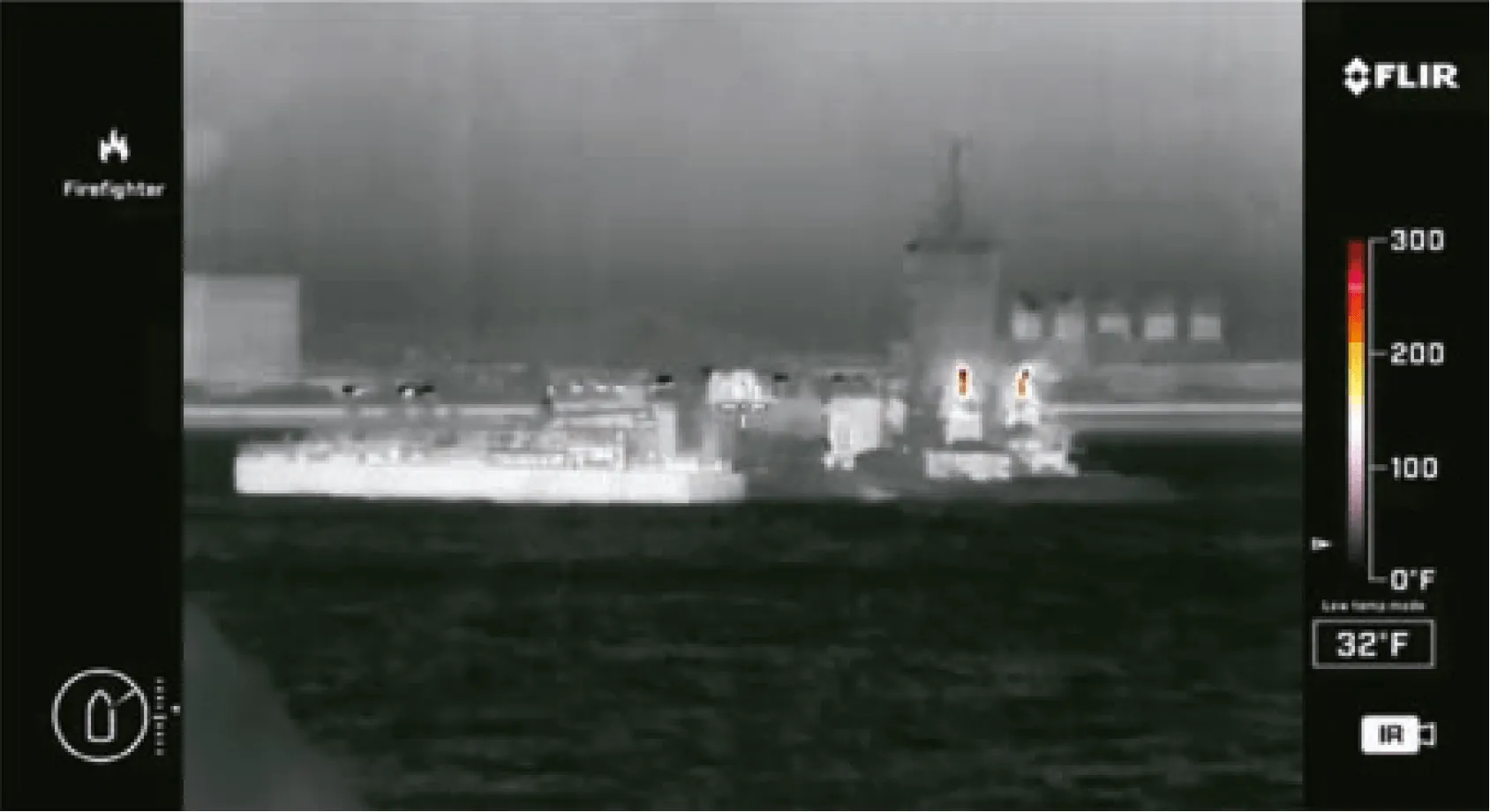

海上消火モード（M400XRモデルのみ）
M400XRには、リボートやレスキュークラフト用に設計された船舶用のモードが追加されています。
シーンを調査し、すぐに特定の等温カラーパレットでホットスポットを確認します。
M400XRは、画面に温度を即座に表示して、攻撃計画を視覚化し、ホットスポットを特定し、命と財産を救います。
M400XRは、煙、蒸気、暗闇を透視し、極端な温度ダイナミクスのあるシーンでターゲットを識別します。

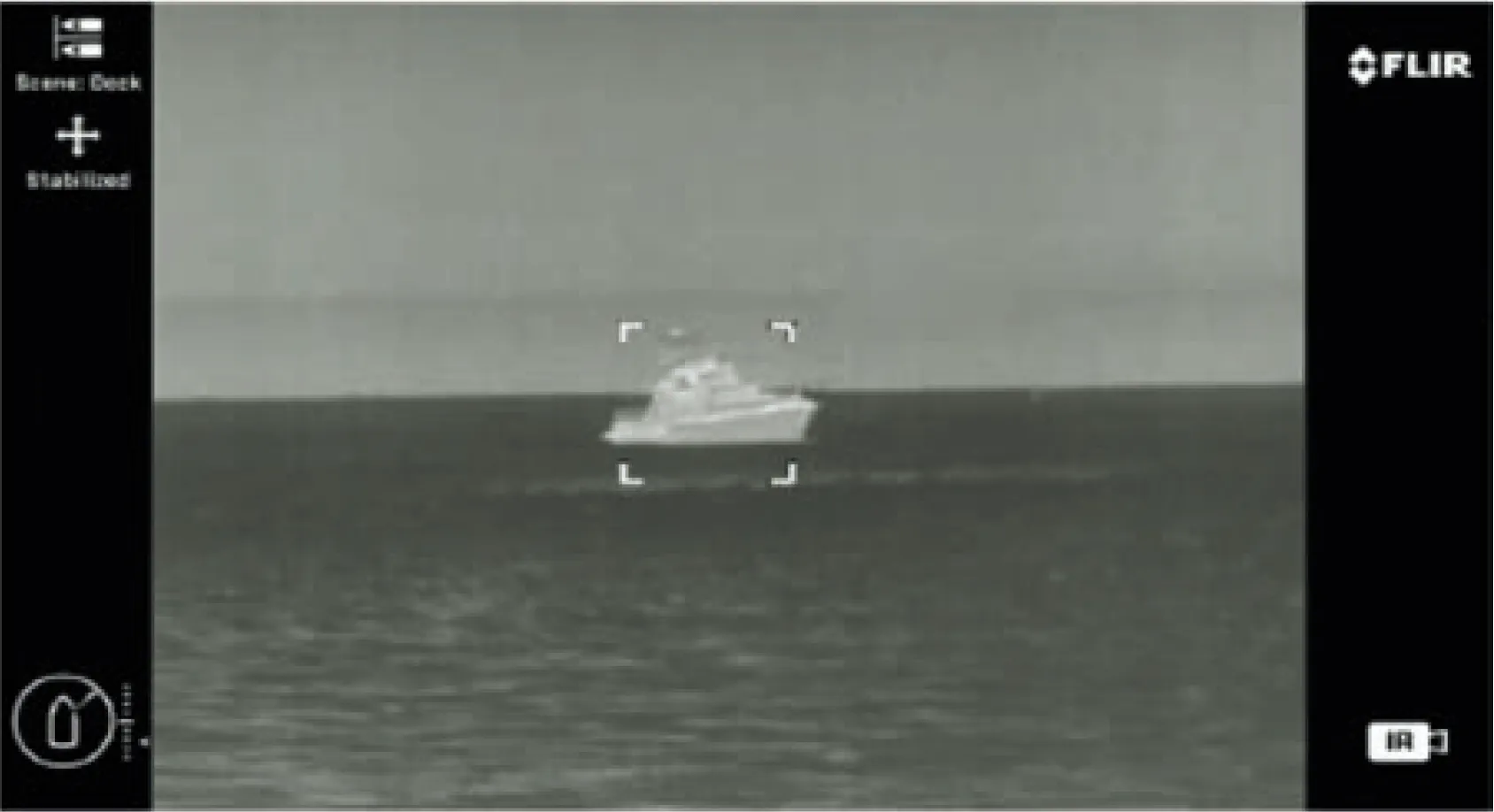

ビデオトラッキング（M400XRモデルのみ）
ビデオトラッキングは、可視カメラまたはサーマルカメラを使用して、M400XRをあらゆるターゲットでロックし続けます。
一度エンゲージすると、システムはカメラを自動的にパンおよびチルトして、ターゲットが水平線上に落ちるまでそのターゲットを表示し続けます。

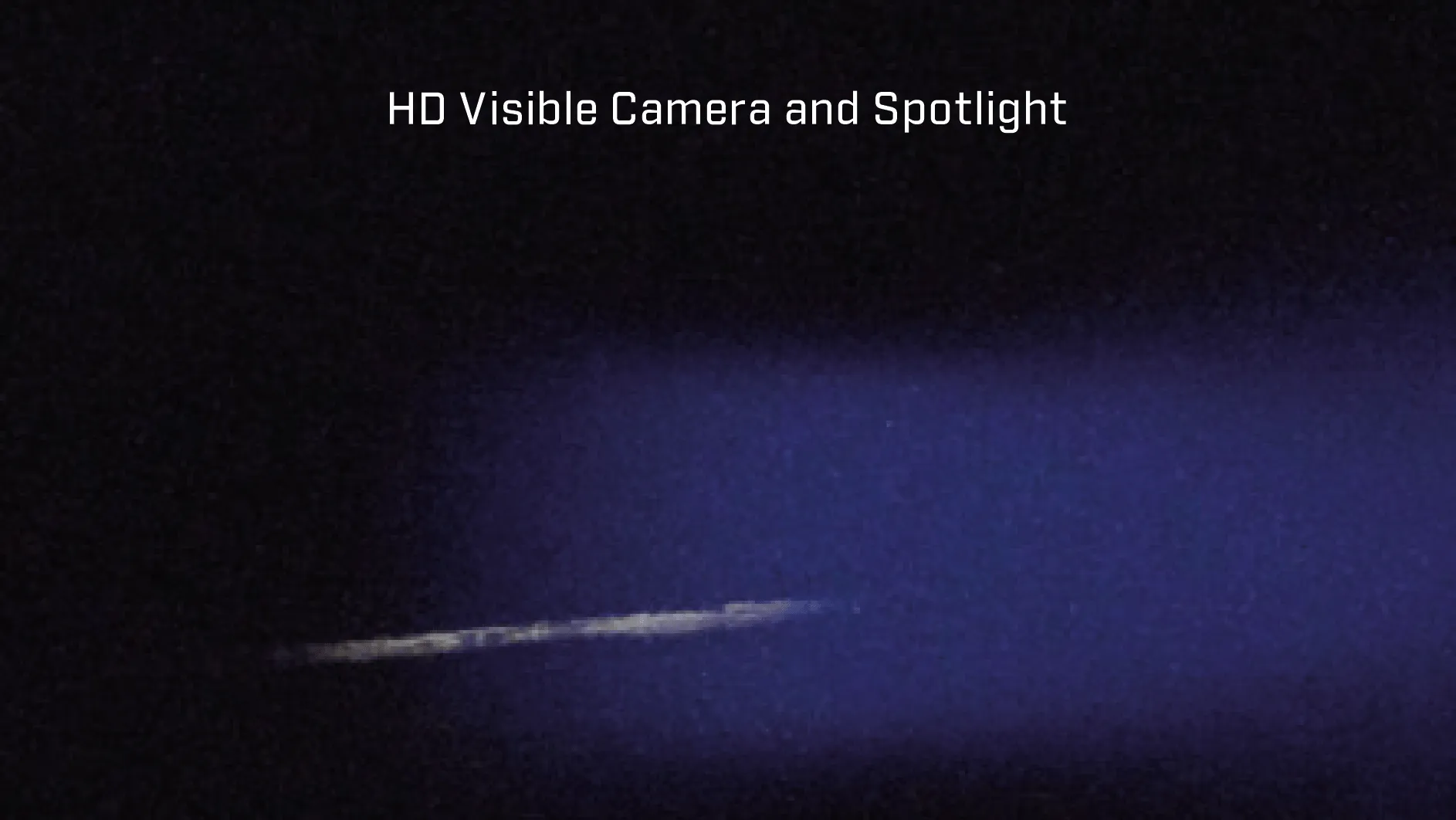

統合されたLEDスポットライト
M400XR カメラシステム (30Hz) ＋ ジョイスティックコントロール
M400の統合されたスポットライトを使用して、関心のある対象を指摘したり、ナビゲーション支援を確認したり、レスキューゾーンを点灯したり、あなたに合図したりします。
細いビームのLEDスポットライトは、サーマルカメラおよびビデオカメラのペイロードと正確に位置合わせされているため、他の船舶を困惑させたり、デッキの乗組員の暗視を損なったりすることなく、ターゲットを簡単に照らすことができます。
よくある質問
M400XR カメラシステム (30Hz) ＋ ジョイスティックコントロール
可視レンズ：低照度の条件下では働きますが、真っ暗闇の場合はサーマル映像を見る事ができるカメラをオススメます。
可視レンズ：はい。昼間であれば確認可能です。
可視レンズ：濃度に依りますが、薄霧では目視と同じ状態で見れます。
可視レンズ：光学機器のため、条件に依存しますが、光学30倍ズームは一般的に人の目より細かく見えると言われています。
可視レンズ：太陽を直接みると、素子が焼けて故障する可能性がりますので、ご注意下さい。

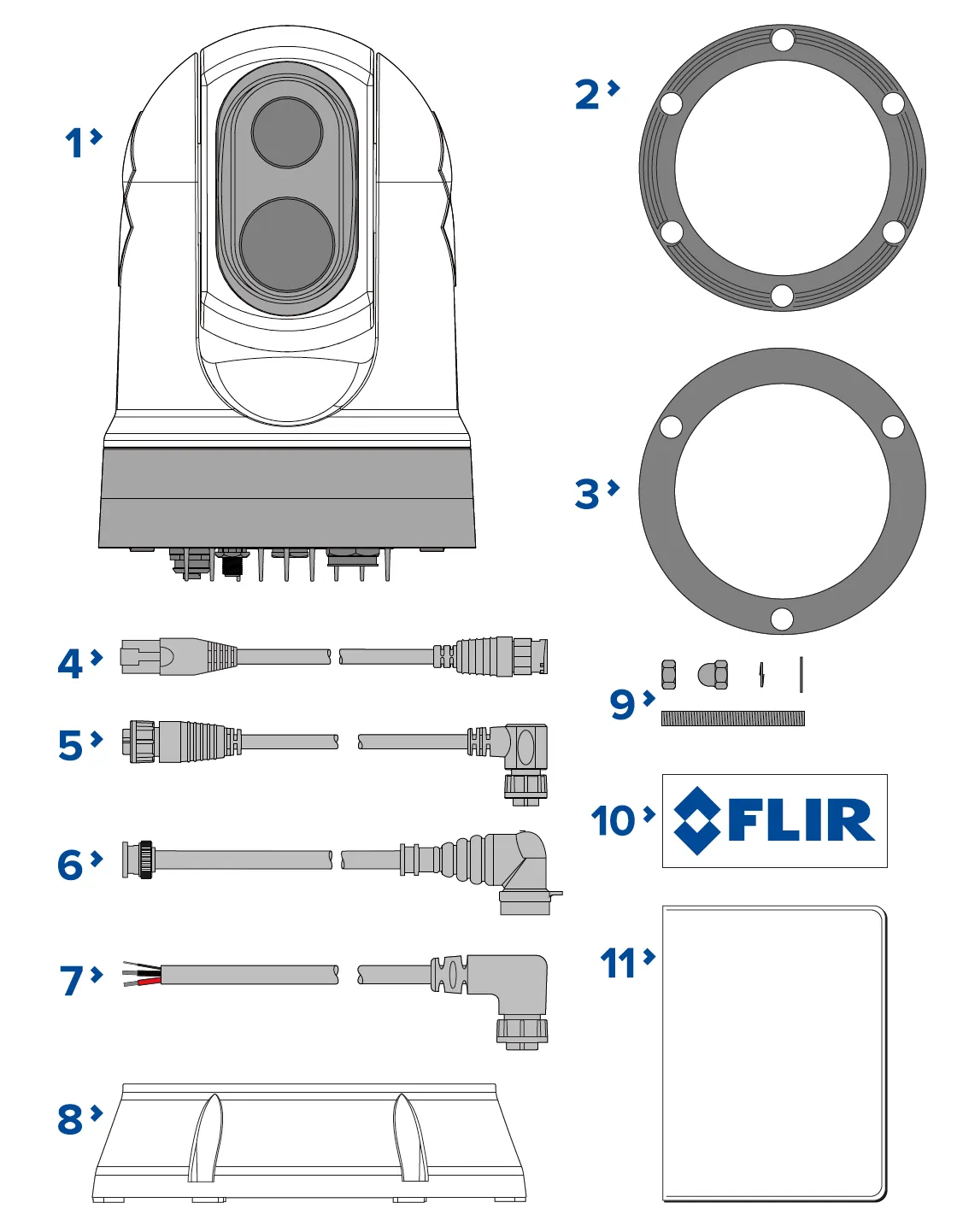

本製品の同梱物
本製品の同梱物
| 同梱物 |
|---|
| 1:M400XR カメラシステム (30Hz) ＋ ジョイスティックコントロール |

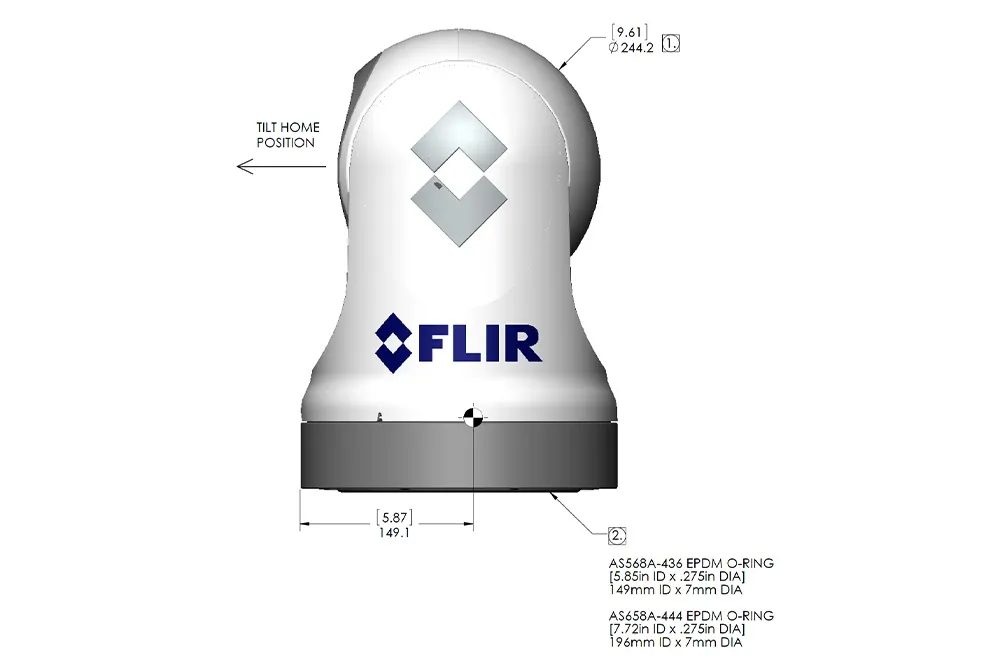

| 2:カメラベースシール |
| 3:カメラのガスケット |
| 4:RayNet-to-RJ45アダプターケーブル120 mm（4.72インチ） |
| 5:直角のRayNet-to-RayNetケーブル3 m（9.8フィート） |
| 6:直角のBNC-BNCケーブル3 m（9.8フィート） |
| 7:直角3ピン電源ケーブル3 m（9.8フィート） |
| 8:ドキュメントパック |

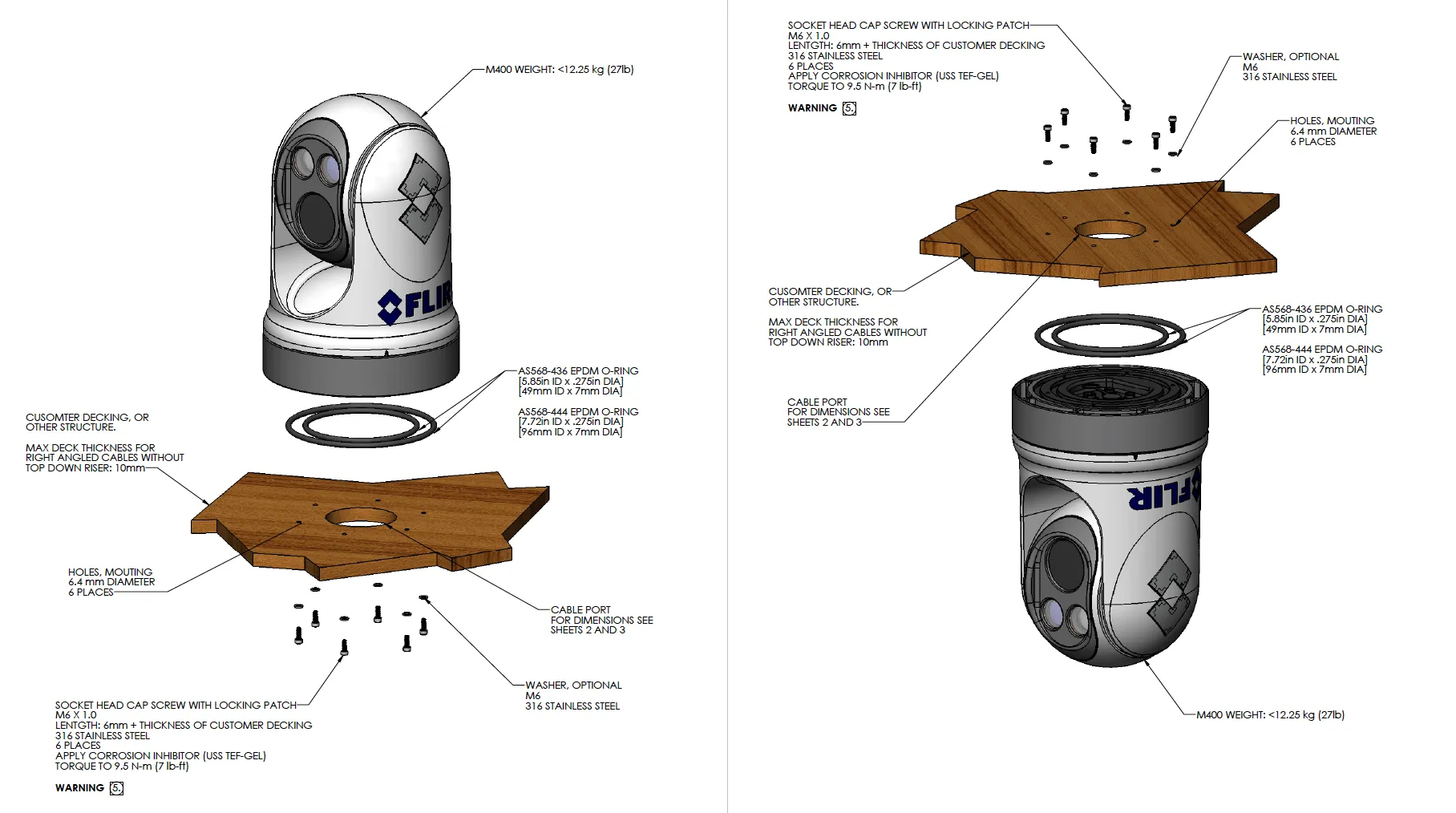

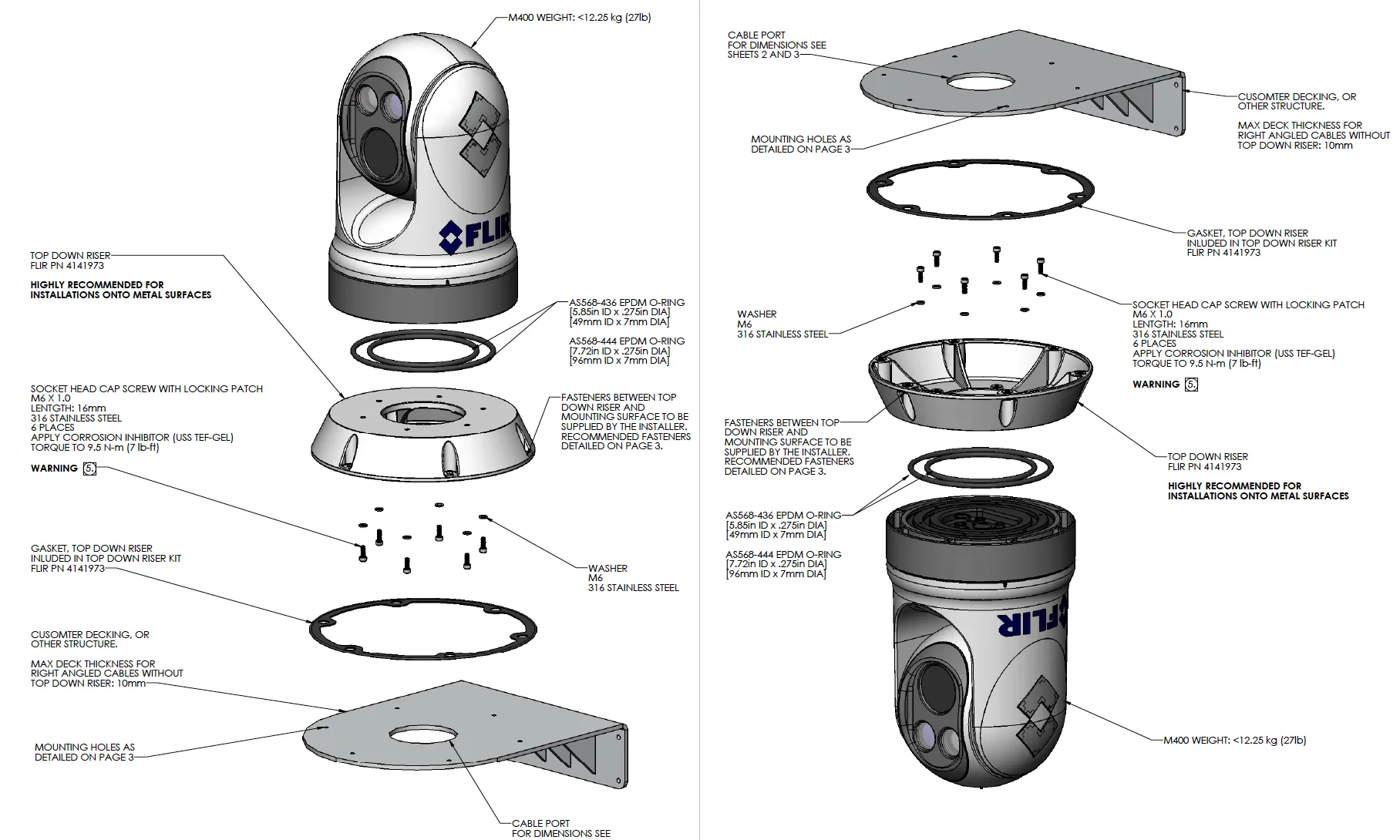

| 9:カメラ固定具×3(ナット、ドームナット、スプリングワッシャー、フラットワッシャー、ねじ付きスタッド) |
| 10:自己粘着デカール×2（ボールダウンマウントの場合のみ） |
| 11:JCU–2(操作キーパッド) |
