AR200 拡張現実センサー

品番：YEP705370

日本語操作マニュアル付製品保証3年延長サービス付

▶︎ AR200 拡張現実センサー日本語マニュアル.pdf

※どれを選んで良いか分からない方も問い合わせください。

¥ 131,700 (税抜)

製品情報:

製品説明

AR200 Augmented Reality Sensor

AR200は、グローバルナビゲーション衛星システム（GNSS）受信機と姿勢および方位基準システム（AHRS）センサーで構成される拡張現実センサーです。

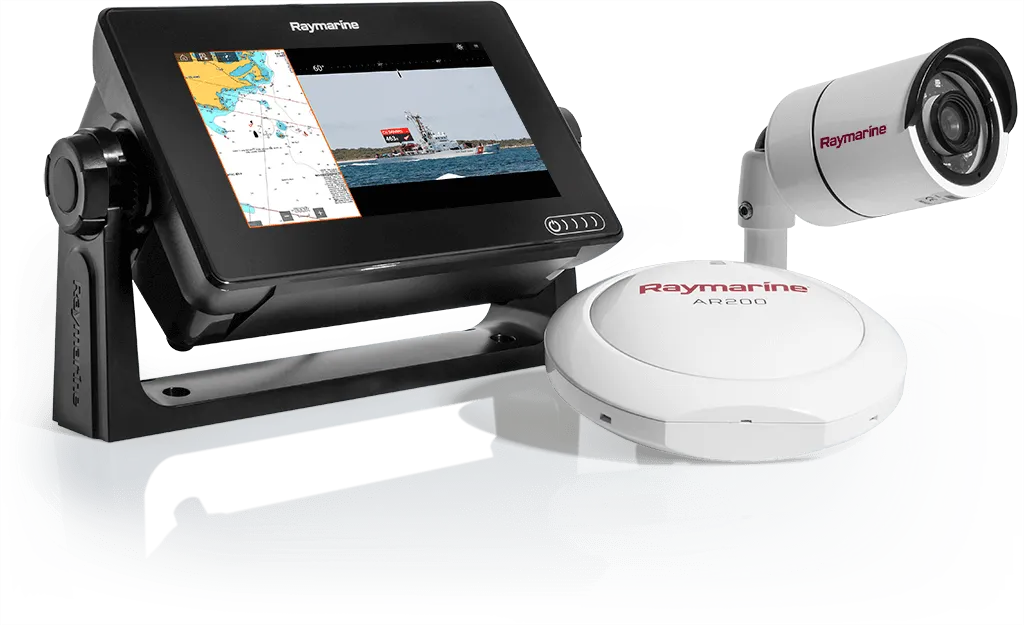

AR200は、互換性のあるAxiom MFDに位置、方位、ピッチ、ロールのデータを提供します。互換性のあるIPカメラと組み合わせると、AR200はAxiomMFDで利用可能なClearCruise™拡張現実機能の使用を可能にします。

主な特徴

AR200 拡張現実センサー

主な特徴
9軸AHRS（姿勢および方位基準システム）センサー
28チャンネルGPS受信機
高速10Hz位置更新
衛星ディファレンシャルGPS互換。WASS、EGNOS、MSAS、およびGAGANのサポートが有効になっている宇宙ベースの補強システム（SBAS）
互換性のあるIPカメラと組み合わせると、AR200はAxiom多機能ディスプレイで利用可能なClearCruise拡張現実機能の使用を可能にします
NMEA2000準拠
IPX6 / IPX7防水等級

AR200 拡張現実センサー

舵角指示をボタンクリックでACUに伝達します。

ボタンは[＋1°][−1°][＋10°][−10°]の4種類で操作可能です。

仕様
電源電圧	12 V (SeaTalkng systemによる電圧)
動作電圧範囲	9 V DC〜16 V DC（最大32 V DCで保護）
消費電力	30mA
SeaTalkng LEN	1
動作温度	-25ºCから+55ºC（-13ºFから131ºF）
保管温度	-25ºCから+70ºC（-13ºFから158ºF）
相対湿度	最大93％
防水性能	IPx6およびIPx7
EMC指令	2014/30 / EU
オーストラリアとニュージーランドのC-Tickコンプライアンス	レベル2
RoHS指令	2011/65 / EU
WEEE指令	2012/19 / EU
信号取得	自動
チャンネル	最大28個の衛星を同時に追跡します。
動作周波数	1574 MHz〜1605 MHz
更新レート	10Hz
感度	コールドスタート= -147dBm 再取得= -160dBm トラッキング= -164 dBm
GNSS互換性	GPS GLONASS ガリレオ準備北斗準備
衛星ディファレンシャルタイプ（SBAS）	WAAS（米国） EGNOS（ヨーロッパ） MSAS（日本） GAGAN（インド） QZSS対応（日本）
差分取得	自動
SBASなしの位置精度（95％）	<15m
SBASによる位置精度（95％）	<5m
速度精度（95％）	<0.3m
コールドスタートから最初に修正する時間	<2分（通常<60秒）
ホットスタートから最初に修正する時間	<45秒
測地データム	WGS–84
アンテナ	内部
AHRS	3軸デジタル加速度計 3軸デジタルコンパス 3軸MEMSジャイロデジタル角速度センサー
磁気コンパスの精度	静的=≤1°RMS 動的=≤3°RMS
ピッチ、ロール、ヨーの精度	≤1°
ヘディング、ピッチ、ロール、ターンレートの更新レート	10Hz

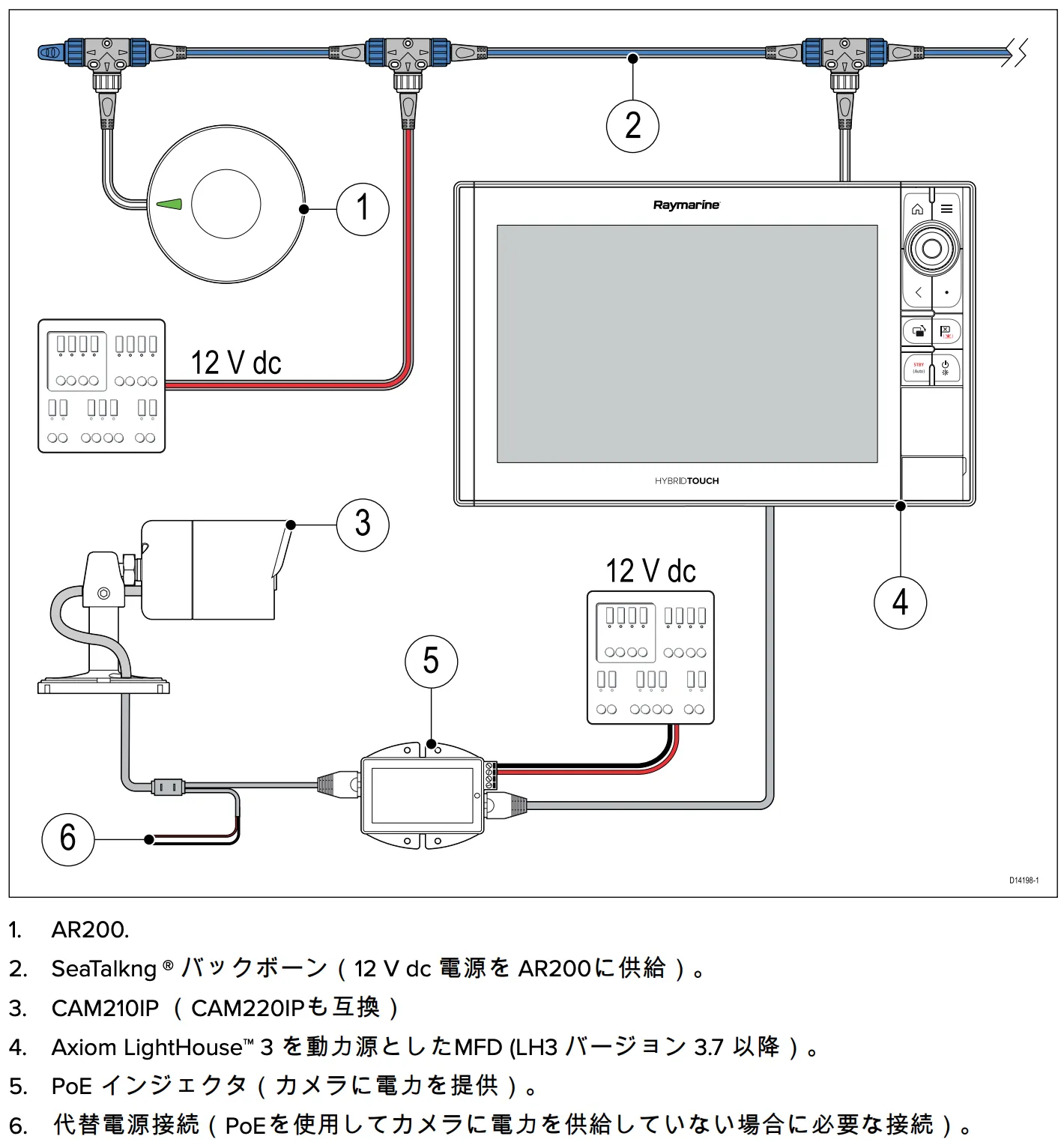

配線図例

AR200 拡張現実センサー

ケーブルが長さが足りない等ありましたら、下記より別途お買い求め下さい。

▶ ネットワークケーブル一覧

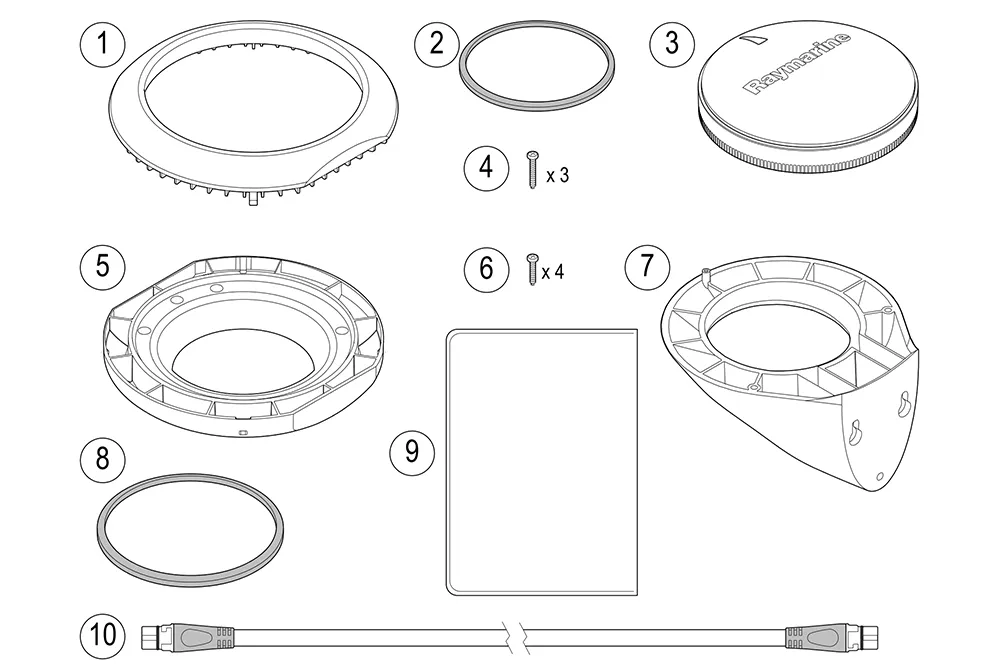

本製品の同梱物

同梱物
1.取り付け用トリム（上部）	1
2.シールリング（小）	1
3.AR200	1
4.隔壁ブラケット固定具（大）x3（ナベ頭ポジ DIN7981 ST 3.9x22 C Z A4 ステンレス鋼）	3
5.取り付け用トレイ（下部）	1
6.表面取り付け固定具（小）x4（ナベ頭ポジ DIN7981–ST 2.9x13 C Z A4 ステンレス鋼）	4
7.隔壁（壁面）ブラケット	1
8.シールリング（大）	1
9.ドキュメント	1
10. 6 m (19.69 ft) SeaTalkng ® (白) ケーブル	1
