PoEインジェクター

品番：A80811

日本語操作マニュアル付製品保証3年延長サービス付

▶︎ PoEインジェクター日本語マニュアル.pdf

※どれを選んで良いか分からない方も問い合わせください。

¥ 45,800 (税抜)

製品説明

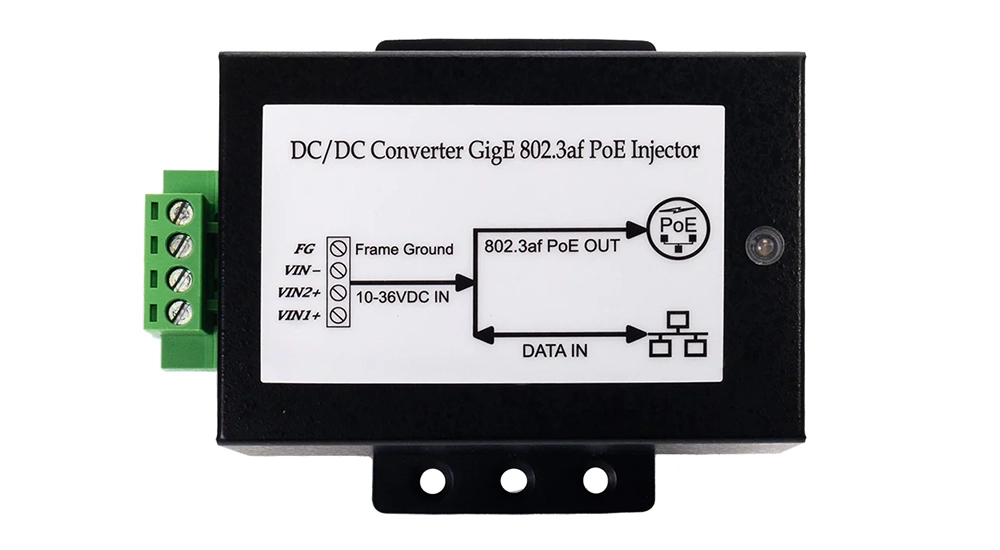

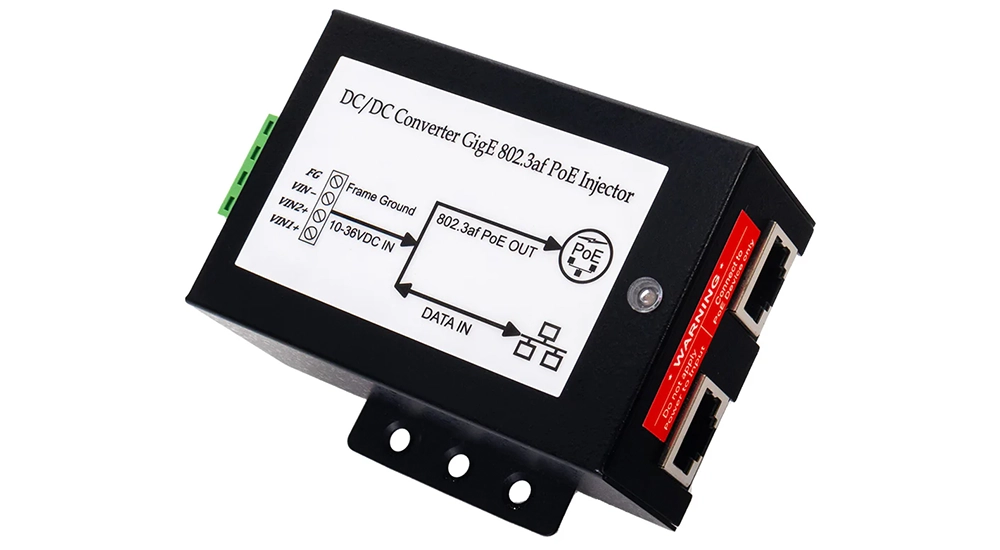

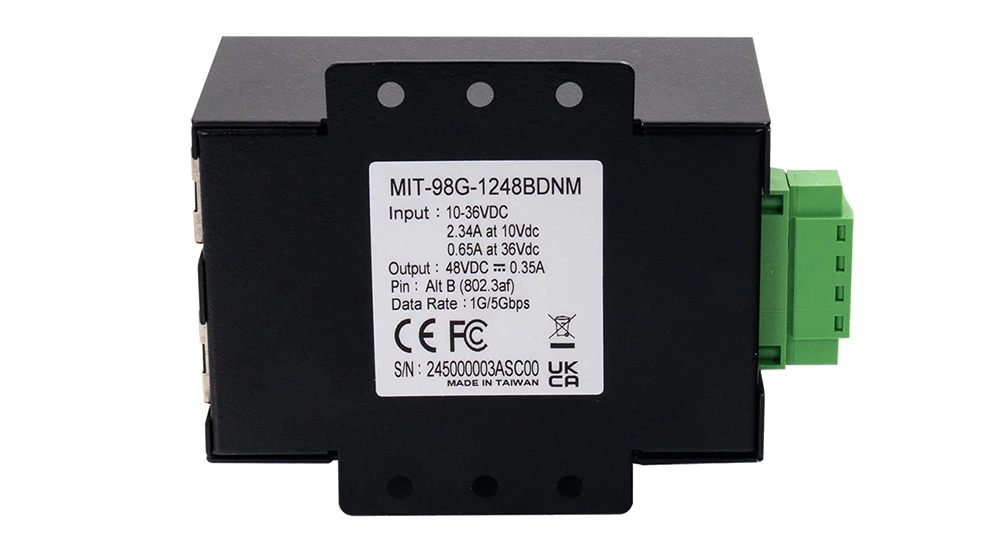

PoEインジェクター

PoEインジェクター（第2世代：5ギガビット）

FLIRのジョイスティックコントロールユニット、Raymarineのネットワークカメラ、その他PoE電力を必要とする機器に対応。

このPoEインジェクターは、最大限の柔軟性を実現するため、12ボルトおよび24ボルトのDCシステムの両方に対応しています。

標準のRJ-45データポートを通じて、最速の接続を確保するギガビット速度のネットワークにも対応しています。

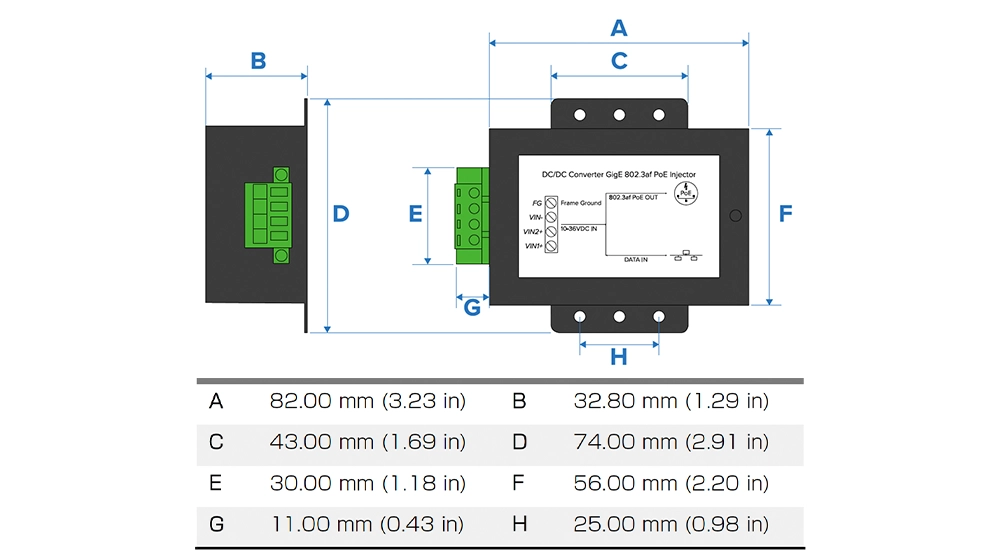

仕様

PoEインジェクター

仕様
定格供給電圧	12 または 24 V DC
動作電圧範囲	10～36V DC
PoE動作電圧範囲	DC10.8V～31.2V
PoE電力出力	クラス1：4 W / クラス2：7 W / クラス3：15.4 W（最大出力: 15.4 W ）
電源消費量	10 V DC：2.34 A / 36 V DC：0.65 A
消費電力	10 V DC：23.4 A / 36 V DC：23.4 A
PoE電力出力電圧範囲	44 V 〜 57 V dc（IEEE 802.3af準拠）
ネットワーク接続ポート	1x RJ45 データポート（1000 / 5000 Mbps） 1x PoE RJ45 電源・データ複合出力ポート（IEEE 802.3af 準拠、PoE クラス0〜3対応、最大消費電力15.4 W）
動作温度	-40°C ～ +40°C
保管温度	-40°C ～ +85°C
相対湿度	最大 90%
規格	EN 60945:2002（ヨーロッパ、オーストラリア、ニュージーランド）- FCC クラスB- IEEE 802.3af

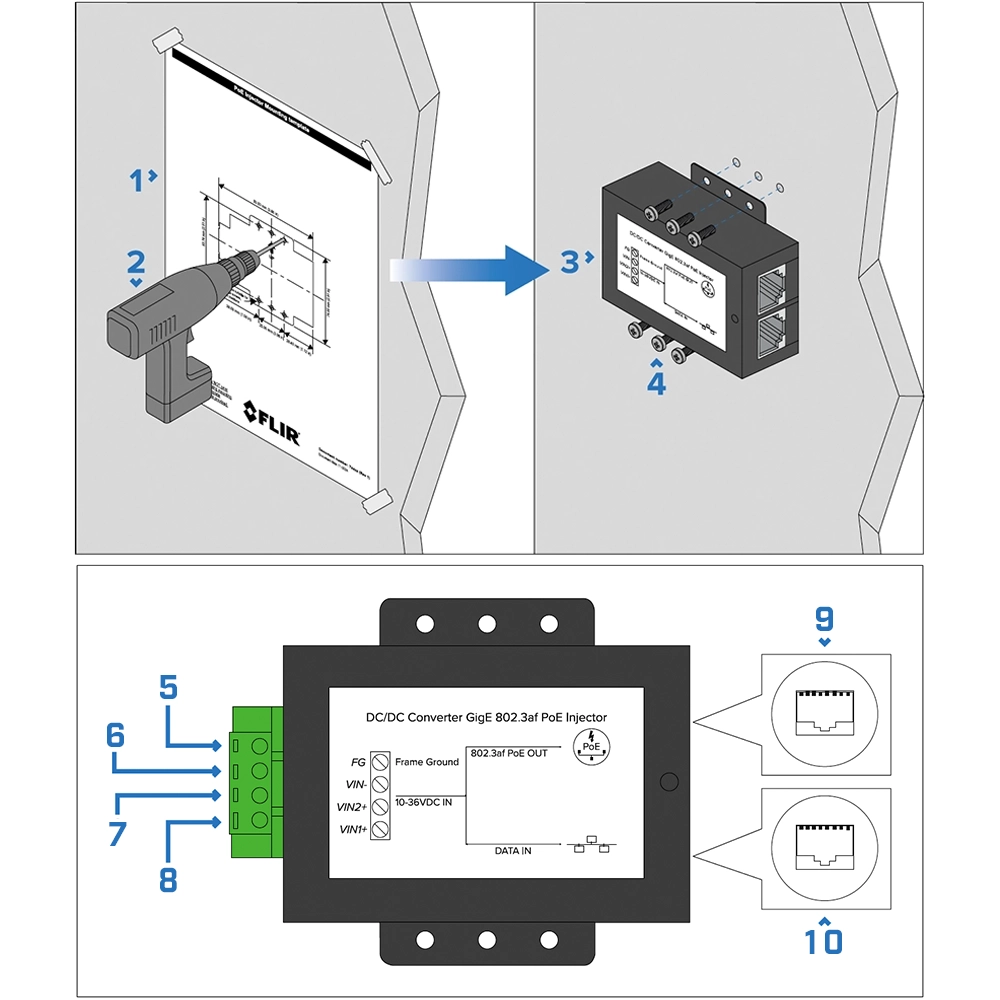

取付方法

PoEインジェクター


1.	取り付けテンプレートを必要な位置に粘着テープで固定します。
2.	テンプレートに示された位置に6つの穴をドリルで開けた後、テンプレートを取り外します。
3.	本体の固定穴を、取り付け面に開けた穴に合わせます。
4.	固定具を挿入し、しっかりと固定されるまで完全に締め付けます。
5.	FG（フレーム / シャーシ接地）：・船の共通RF接地（使用可能な場合）または・12 / 24 V DC電源のマイナスターミナル
6.	VIN -：12 / 24 V DC電源のマイナス( - )ターミナル
7.	VIN 2 +：12 / 24 V DC電源のプラス( + )ターミナル
8.	VIN 1 +：この接続は使用しないでください
9.	PoE出力：RJ45接続 — RJ45 or RayNetコネクタを持つ受電機器
10.	イーサネットデータ入力：RJ45接続によるイーサネットデータ入力 — RJ45またはRayNetコネクタを備えたイーサネット機器からデータを受信します。（RayNetコネクタを使用する機器を接続するには、RayNetからRJ45への変換アダプターケーブルが必要です。別売り）

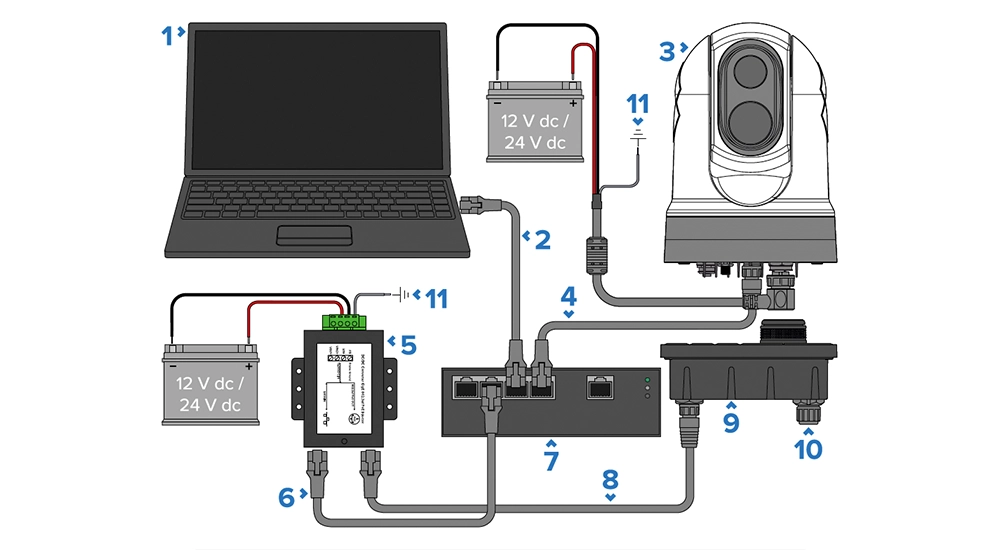

配線図

PoEインジェクター

配線は簡単です。

ケーブルの長さが足りない場合は、下記よりお買い求め下さい。

▶ ネットワークケーブル一覧


1.	ノートパソコン（または他のイーサネット接続されたウェブブラウザ搭載機器）
2.	RJ45 から RJ45 へのイーサネットケーブル
3.	対応カメラ（M300シリーズを表示）
4.	RayNet（イーサネット）からRJ45への変換アダプターケーブル
5.	PoEインジェクター（第2世代、5 Gbit）は、このシステムにおけるPoE給電機器（PSE）として機能し、PoE対応デバイス（PD）に電力を供給
6.	RJ45 to RJ45 イーサネットケーブル
7.	非PoEネットワークスイッチ
8.	RayNet（イーサネット）からRJ45への変換アダプターケーブル
9.	PoE給電デバイス（PD）の例：ジョイスティックコントロールユニットのキーパッド（JCU-3を表示）
10.	一般的に、PoE給電デバイス（PD）は1つの電源接続のみを必要とします。PoE経由の電源、あるいは別の電源供給（「代替」）接続のいずれかです。これらのPoE対応デバイス（PD）では、利用可能な2つの電源接続のうち1つだけを使用していることを確認することが重要です（両方を同時に使用しないでください）。PoE対応デバイス（PD）に関する詳細については、各PoE対応デバイスに同梱されている取扱説明書を参照してください。
11.	FG（フレーム／シャーシ接地）PoEインジェクター用—一般的なRF接地が使用可能であればそれに、またはバッテリーのマイナスターミナルに接続
