QUANTUM 2 レーダー
品番：YEP704980
※どれを選んで良いか分からない方も問い合わせください。
¥ 538,100 (税抜)
QUANTUM 2 レーダーの技術基準適合証明等の情報は下記になります。
製品情報:
製品説明
QUANTUM 2 レーダー：紹介
QUANTUM 2 レーダー：レビュー

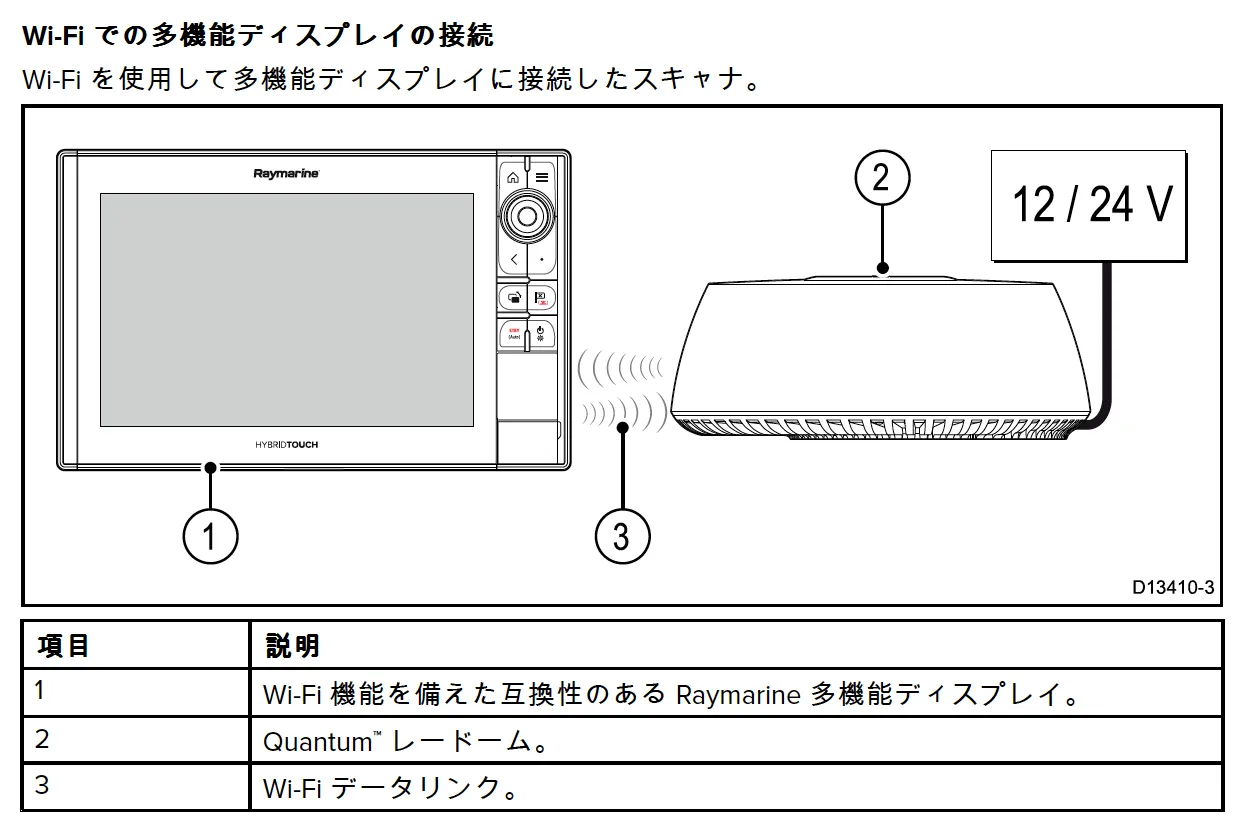

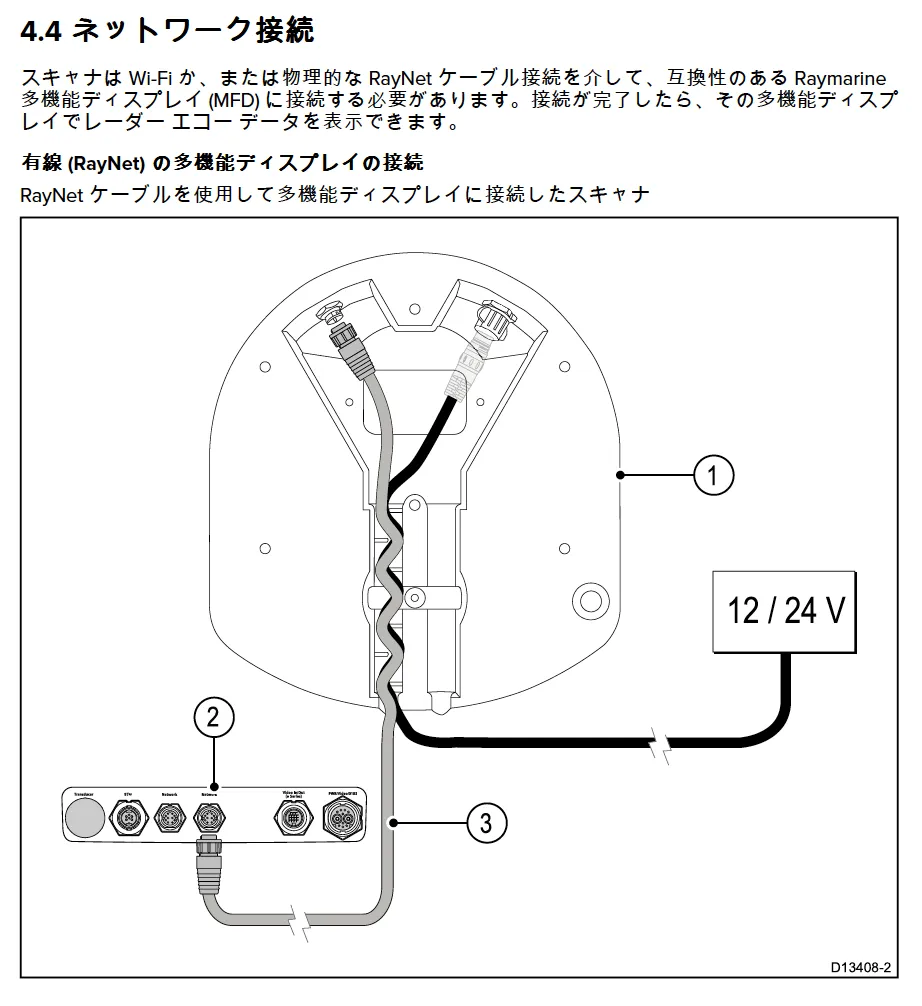

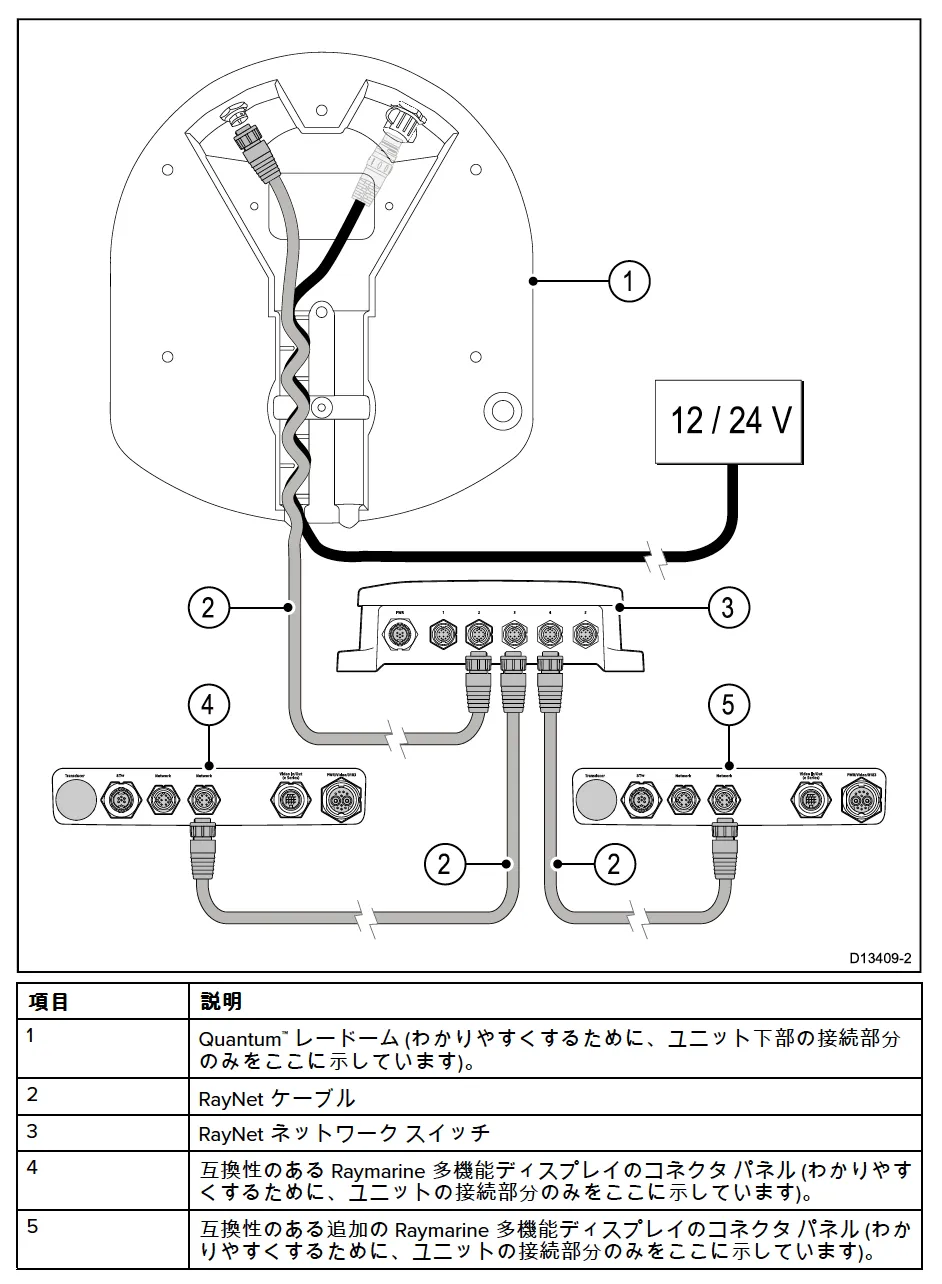

QUANTUM 2 レーダー：MFDとの接続方法

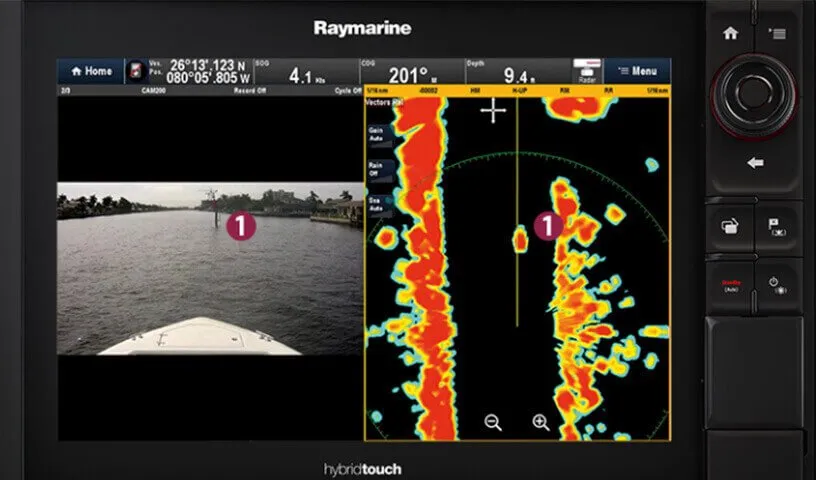

広い範囲の解像度
（左：QUANTUM / 右：従来）

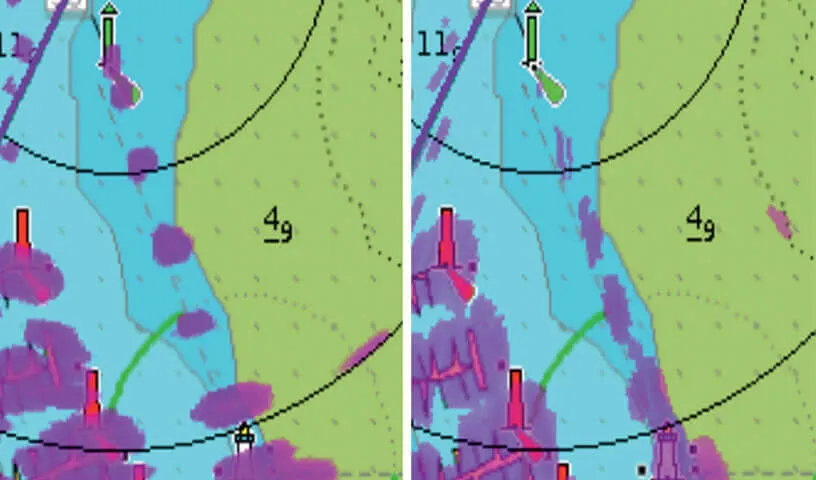

範囲解像度は、レーダーパルスの個々のスポーク内の目標を分離するレーダーの能力である。QUANTUMは、伝統的なマグネトロンレーダーより、かなり広い範囲解像度を配達するために、圧縮された高い強度パルス（鳴き声）を用います。
CHIRPパルス圧縮
CHIRP Pulse Compression
最小範囲（6m）で優れた短距離検出と強化されました。CHIRPパルス圧縮により、より多くのエネルギーが各ターゲットに到達し、長距離でも優れたイメージングが可能になります
小型ターゲット検出
Small Target Detection

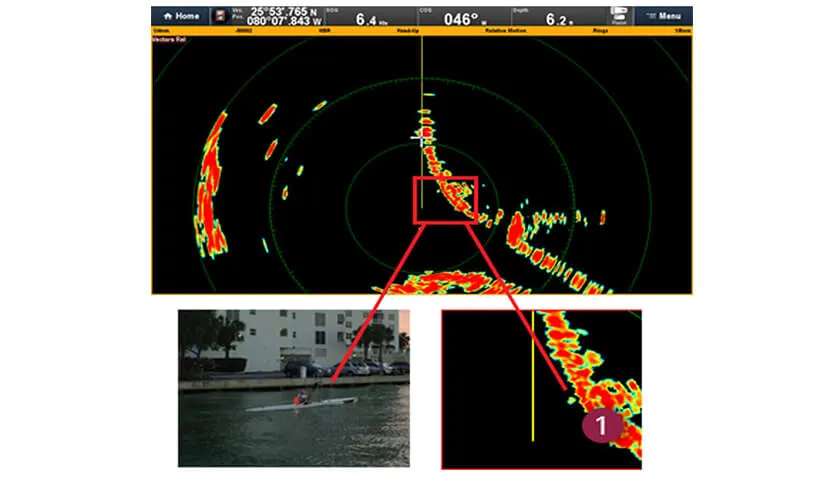

QUANTUMのCHIRPパルス圧縮技術は、強いリターンに近い位置にある場合でも、小さくて弱いターゲットを識別します。QUANTUMは、ウォーターフロントの隔壁に非常に近い小さなカヤックも検出します。
簡略化されたインストール
Simplified Installation

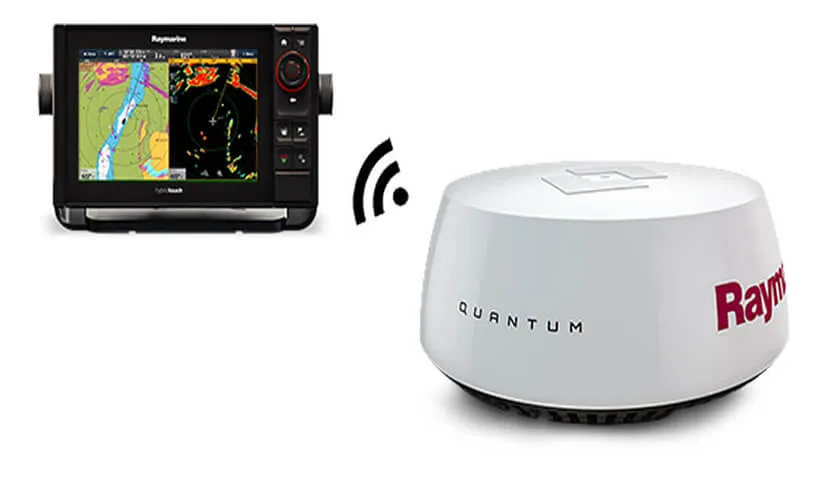

QuantumとRaymarine LightHouse Ⅱで駆動するMFDとの間の簡単なWi-Fi接続可能。データケーブルを使用する必要がなくなります。
即時の認識
海洋予報
QUANTUMソリッドステート技術は、長時間のウォームアップ期間なしで数秒で使用できる状態にあります。

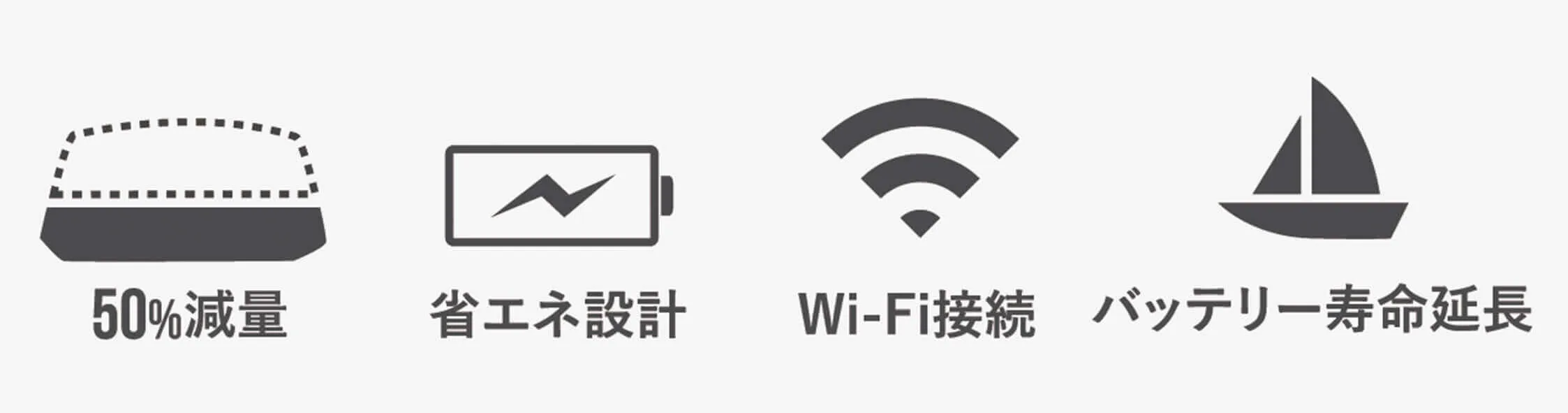

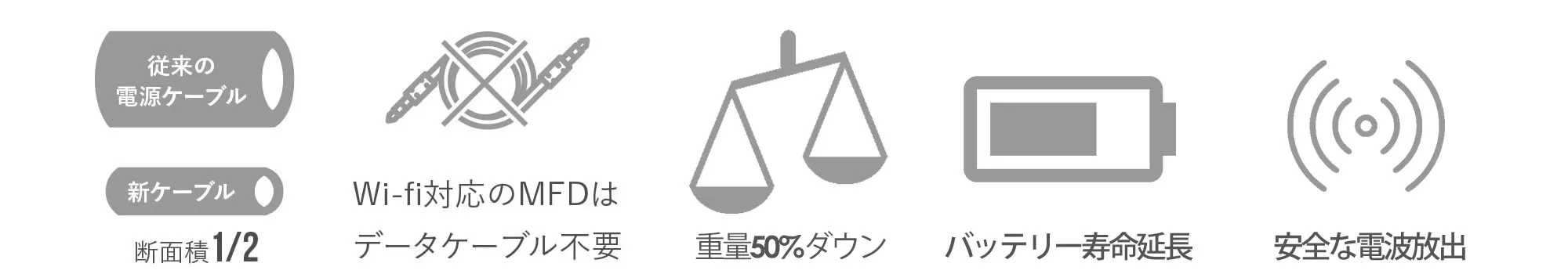

エネルギー効率の良い軽量設計
Energy Efficient and Lightweight Design
従来のマグネトロンレーダーよりも50％軽量が実現しました。また、電力消費も「17ワット：送信、7ワット：スタンバイ」と非常に低い設計で、低電力半導体レーダー送信機による安全な放出です。
追加されたドップラー衝突回避技術

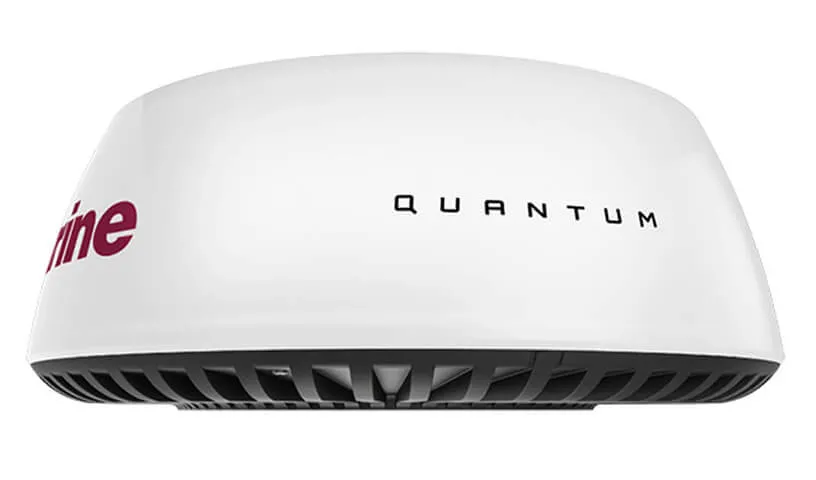

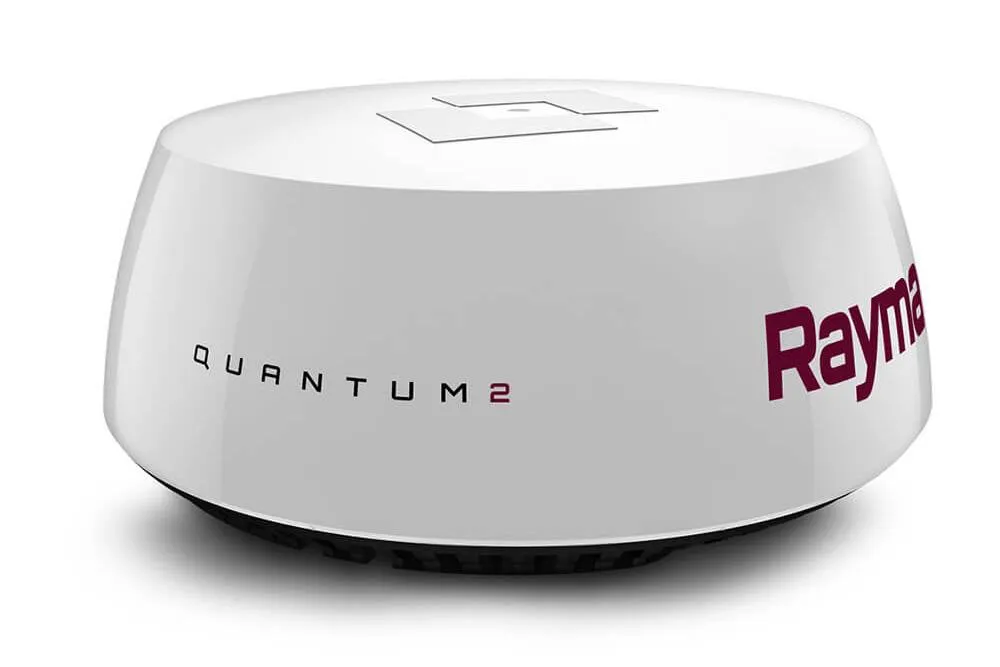

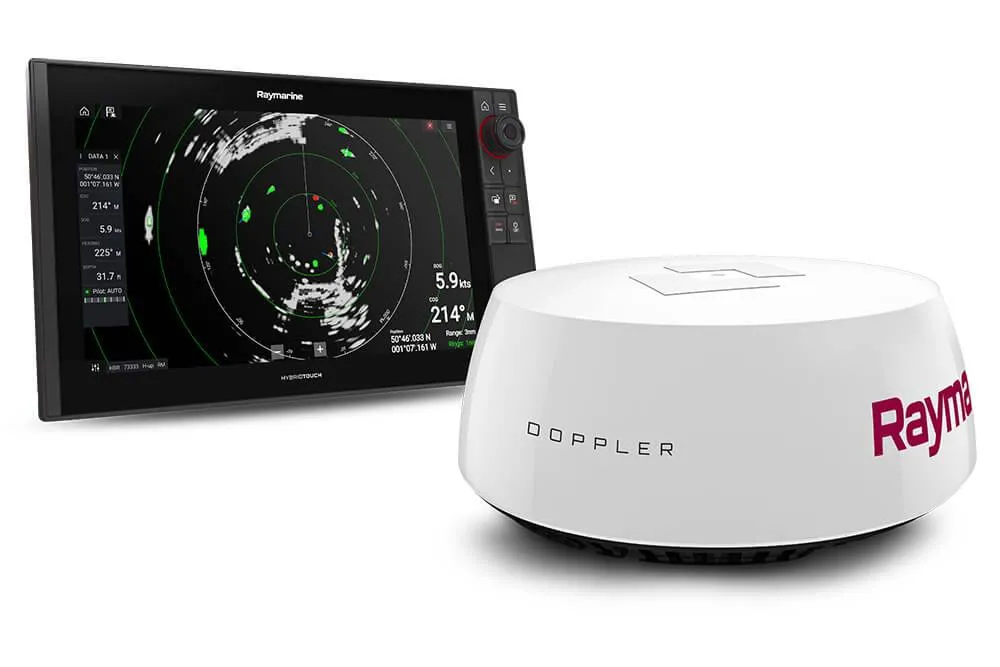

QUANTUM 2 レーダー
Quantum 2次世代CHIRPパルス圧縮レーダーは、長距離と極短距離の両方で優れたターゲット認識を提供します。
高度なドップラー処理を使用して、システムは移動中のレーダー接点を即座に強調表示し、それらが着信か発信かを示す色分けをします。
また、交通量の多いエリアをナビゲートするときに潜在的に危険なターゲットを簡単に識別できます。
【危険なターゲットを簡単に特定】

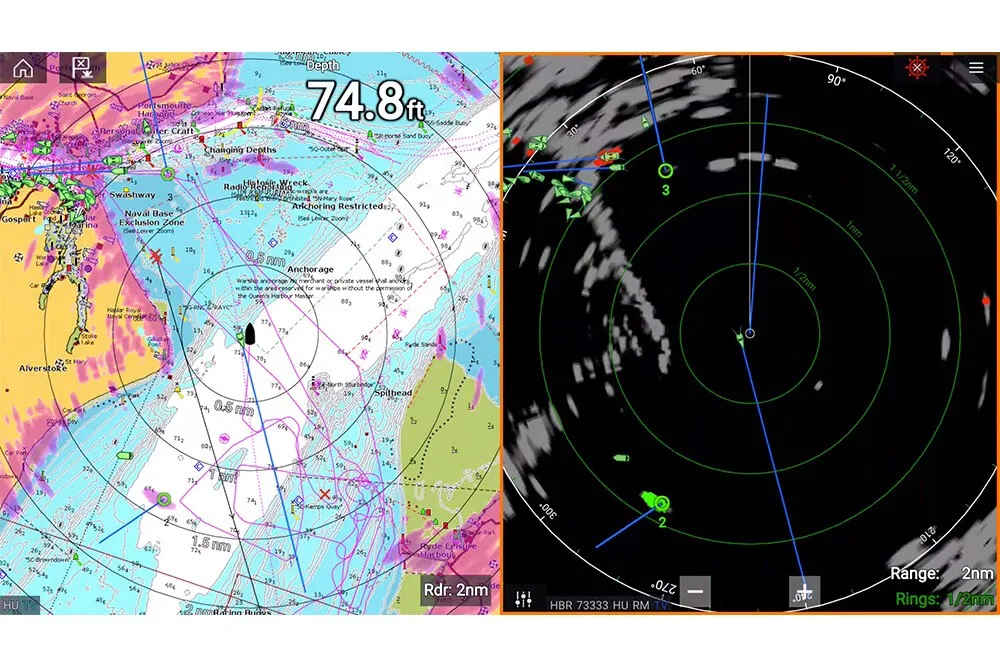

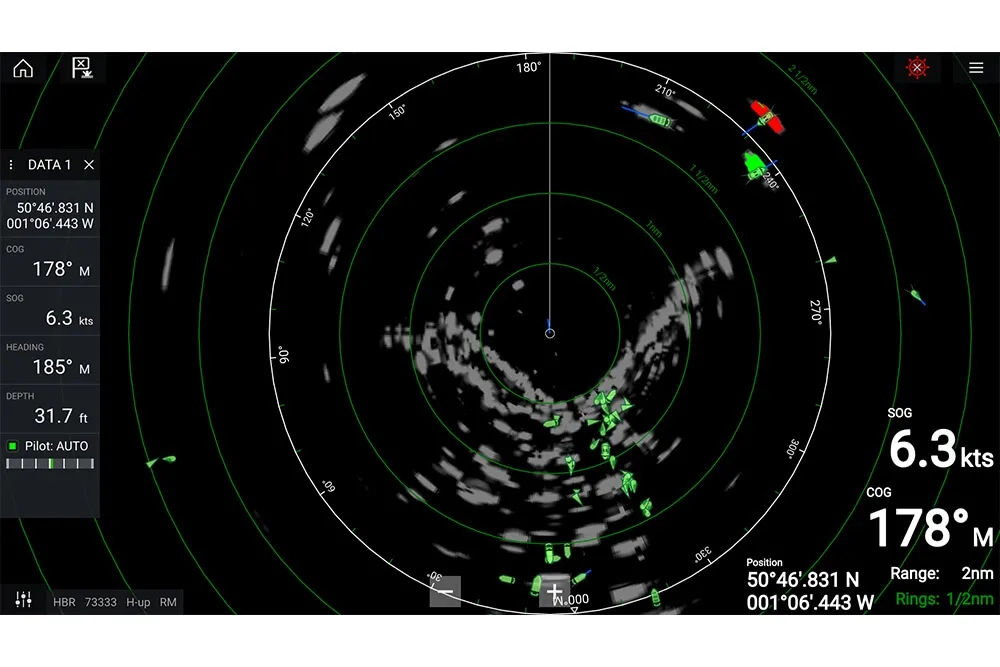

Raymarine Quantum 2ドップラーターゲット処理は、移動中の物体を簡単に識別して色分けし、即座に認識して衝突のリスクを減らします。
【優れた衝突回避】
Quantum 2 MARPAモードは、危険なターゲット追跡の効果的な手段を提供します。Raymarine MARPAターゲット追跡は、米国沿岸警備隊が使用する技術と同じです。
【ドップラーレーダーの仕組み】
マイクロ波エネルギー波は、従来のレーダーのように、遠くのターゲットから跳ね返されます。
移動するターゲットは、元々送信された周波数から上下に周波数がシフトするエコーを送り返します。
インバウンドターゲットの場合：ターゲットの範囲が狭くなるにつれて、エコーのリーディングエッジがより頻繁に受信されるため、周波数が高くなります。
アウトバウンドターゲットの場合：範囲が拡大するにつれてエコーが広がるため、周波数は低下します。
ドップラーレーダーは、これらの波の周波数の小さな変化を検出し、それらを使用して移動中のレーダーターゲットを分類するように設計されています。

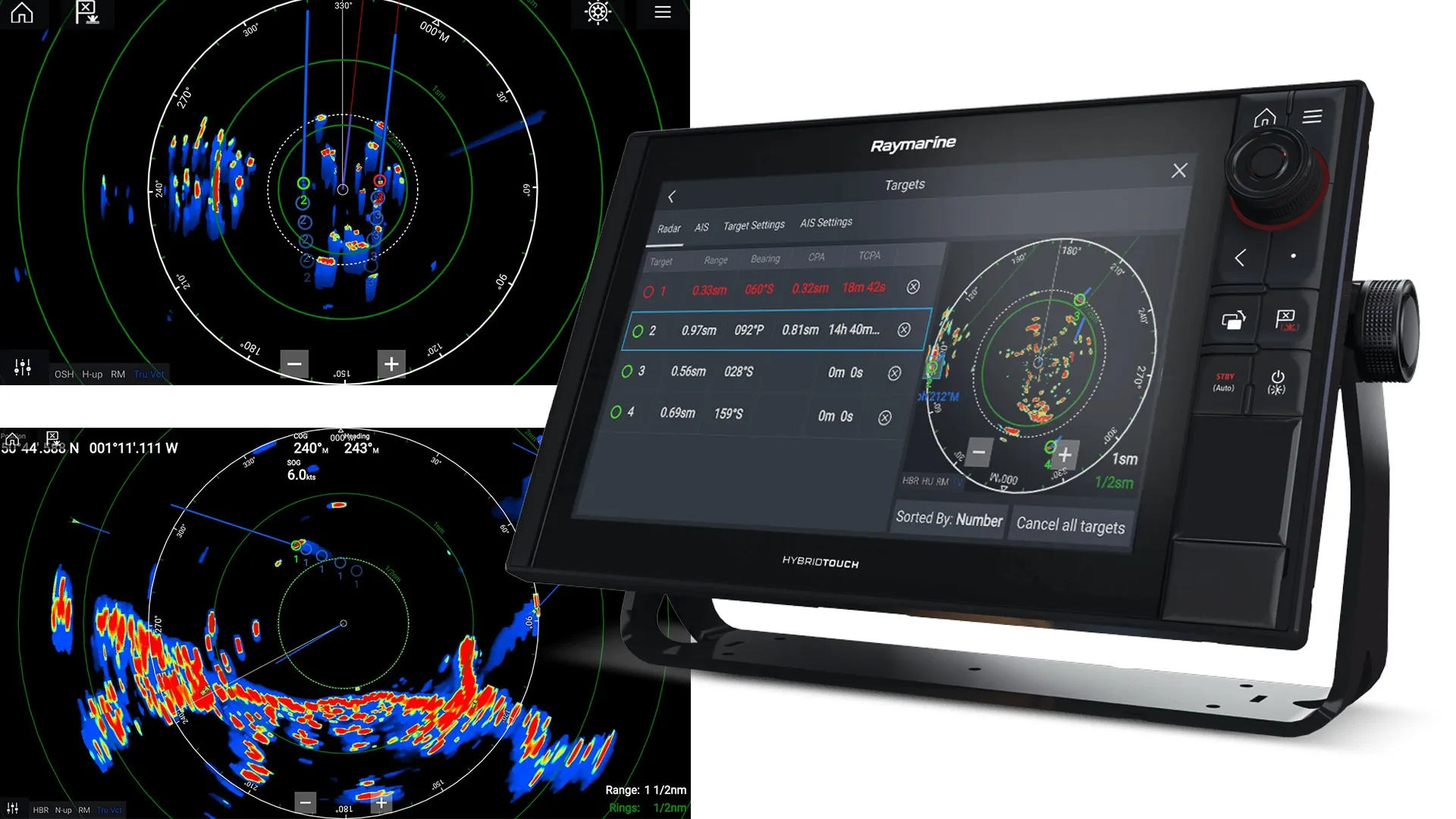

【ドップラーターゲット処理】
ドップラーレーダーは、移動するターゲットと静止するターゲットによって返されるレーダーエコー周波数シフトを検出するように特に調整されています。

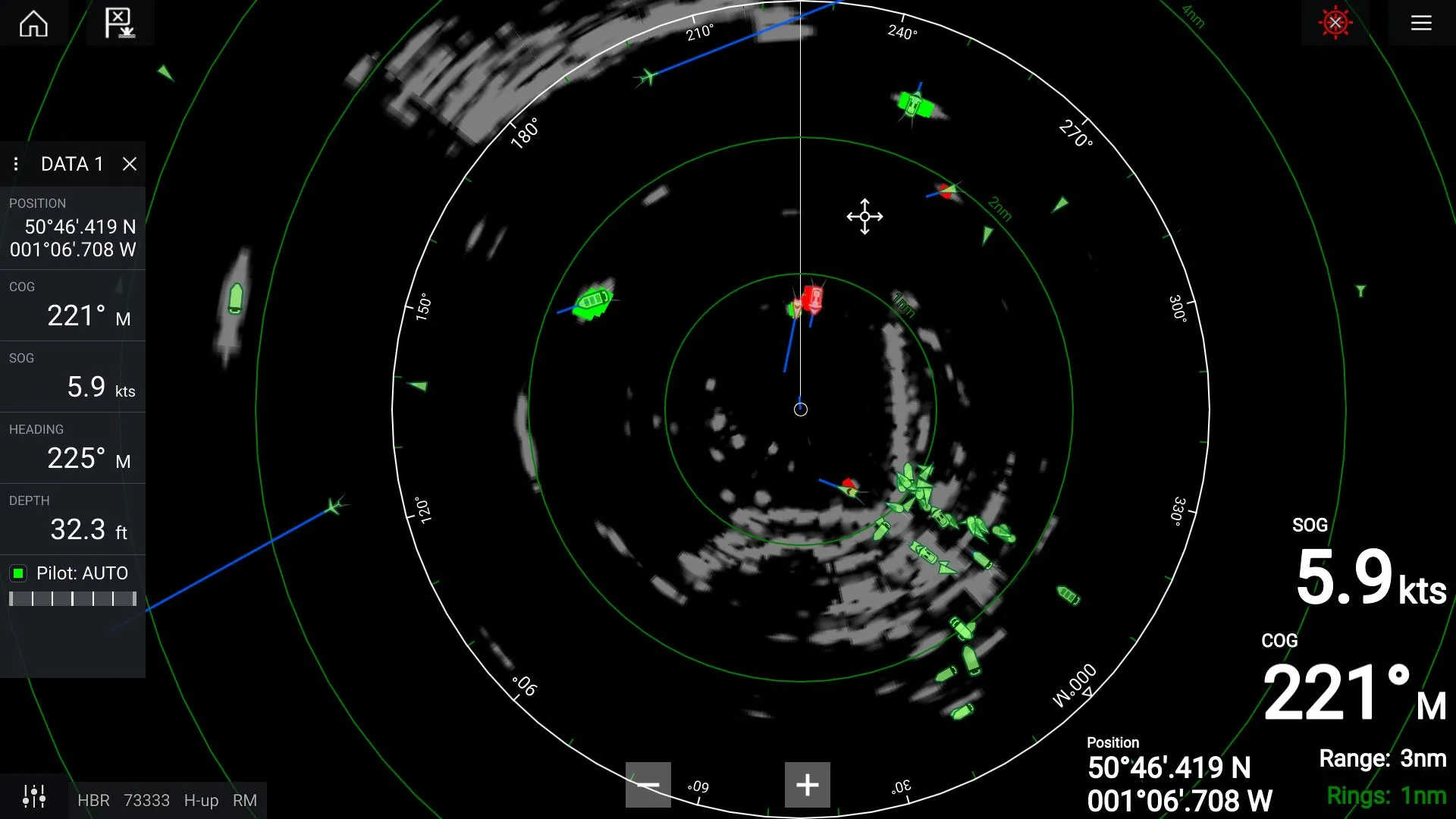

Quantum 2は移動ターゲットを一意に色分けして、ターゲットが近づいているのか遠ざかっているのかを示します。
- 受信ターゲットは赤で表示されます。
- 発信ターゲットは緑色になります。
色分けされたターゲットにより、陸上、航行補助装置、停泊/停泊船など、他の静止ターゲットから移動するトラフィックを簡単に選択できます。
【自動ターゲット取得と追跡】
Quantum 2は、完全自動化されたターゲットの取得と追跡も特徴としています。
カスタムの安全ゾーンまたはアラームゾーンを設定し、ゾーンに入ると警告されます。
Quantum 2は、これらの連絡先の追跡を自動的に開始し、経路、速度、最接近点などを計算します。
あなたは可聴アラートと画面上のグラフィックスを理解し、警告します。
従来レーダーからのグレードアップ
QUANTUM 2 レーダー
より軽く、より賢く、より安全に。セーラーを満足させる8つの技術向上
QUANTUM2が使用できるGPSプロッターGSPプロッター 一覧
※ AXIOMシリーズ以外はドップラー機能が使えません。（QUANTUM1と同じ機能が使える）
※ 本製品は、以下のLightHouseのGPSプロッターと互換性があり、Wi-fi対応しています。（※一部商品を除く）
QUANTUM2が使用できるGSPプロッター(Wi-Fi非対応) 一覧
※ AXIOMシリーズ以外はドップラー機能が使えません。（QUANTUM1と同じ機能が使える）
※ E70076(a65)およびE70077(a67)aSeriesのLightHouseのGPSプロッターは、 Wi-Fi接続に対応していませんので、データケーブル付きを購入してください。
※ Wi-fi対応のGPSプロッターでもデータケーブルを設置しておくと、Wi-fiに不備があった場合でもお使いになられますので、オススメ致します。
QUANTUM2が使用できないGPSプロッター 一覧
※ 本製品は、以下のGPSプロッターと互換性がありません。
互換性のある取り付けベース

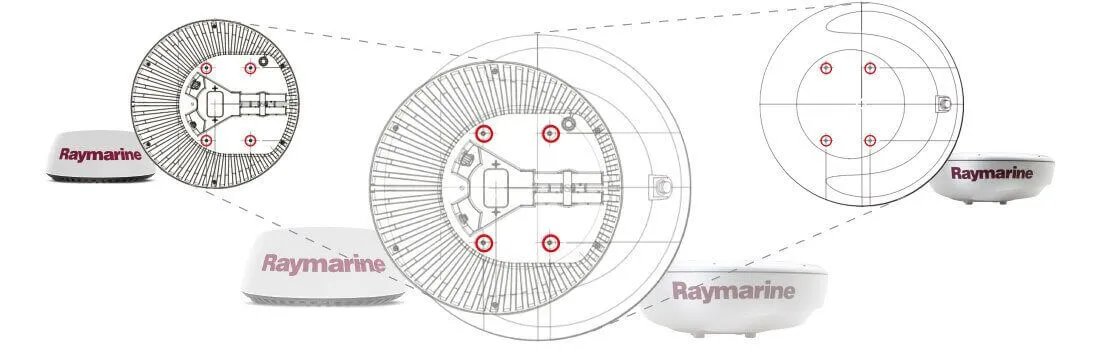

※ QUANTUMとRadomeの取り付けベースのボルト位置は同じです。
全てが簡単に
※ 電源ケーブルは細く、Wi-fi対応で取り付けが簡単になりました。
その他
QUANTUM 2 レーダー
設置に関しての注意点です。
自船に該当するかご確認下さい。
複数のMFDを設置した場合、最も至近距離にあるMFDもしくはレーダーまでの見通し線が最もクリアなMFDにレーダーを接続してください。MFDとレーダー間の最大距離は、設置環境(障害物や干渉など)によって異なります。

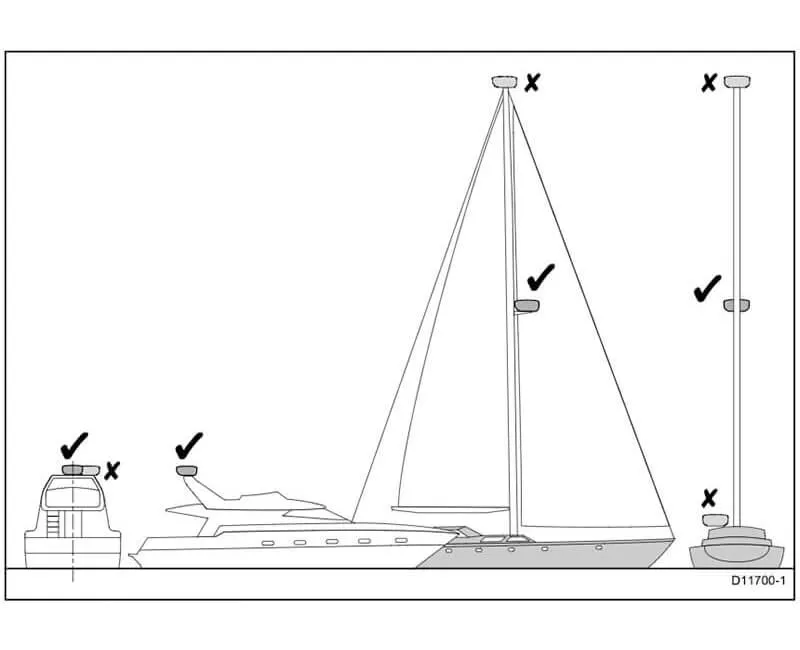

頭の高さより上/手の届きやすいところ/船舶の中心線からできるだけ近い場所などに設置して下さい。また、サーチライト、警笛、マストなど、大きい障壁に気をつけて下さい。熱や噴煙がない場所/磁気コンパスまたはその他のスキャナから1m以上離れた場所に設置して下さい。

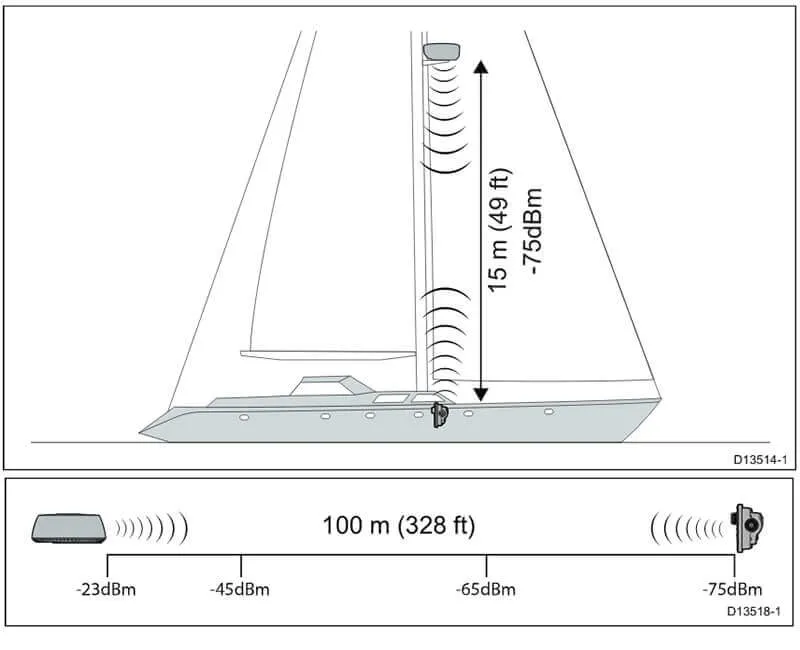

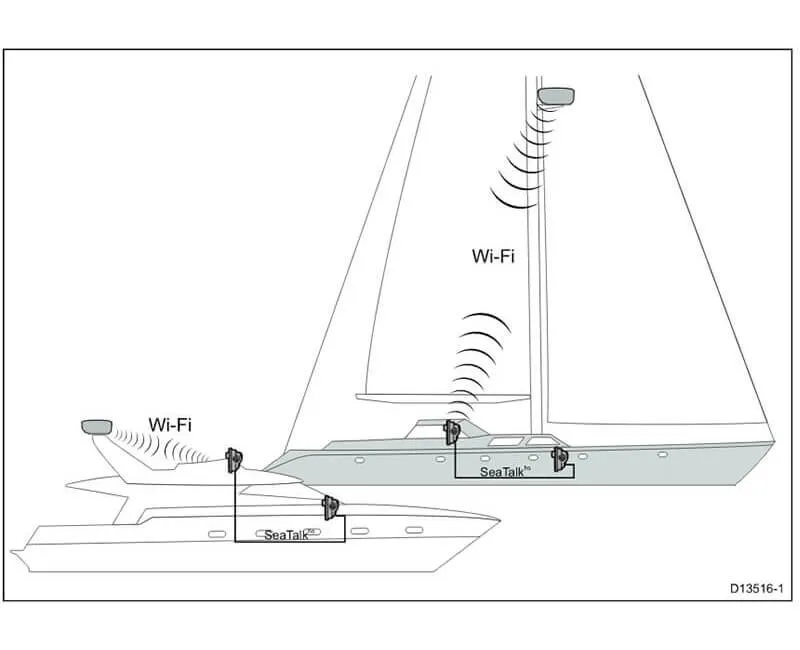

Wi-Fi性能の最大距離は、15m(49フィート)です。最適環境で見通し線がクリアな状況では、最大100m(328フィート)まで接続可能です。ただし、この結果に対して多くの要因が影響する可能性があるため、設置前の実地調査を必ず実施してください。設置前の実地調査のときに、スマートデバイスのWi-FiAnalyzerアプリを使用し、必要な場所で使用可能な信号強度を評価することができます。安定したWi-Fiパフォーマンスを確保するための信号強度は–75dBm未満で、信号強度が0に近いほど、パフォーマンスは向上します(例–40dBmは–75dBmよりも優れています)。

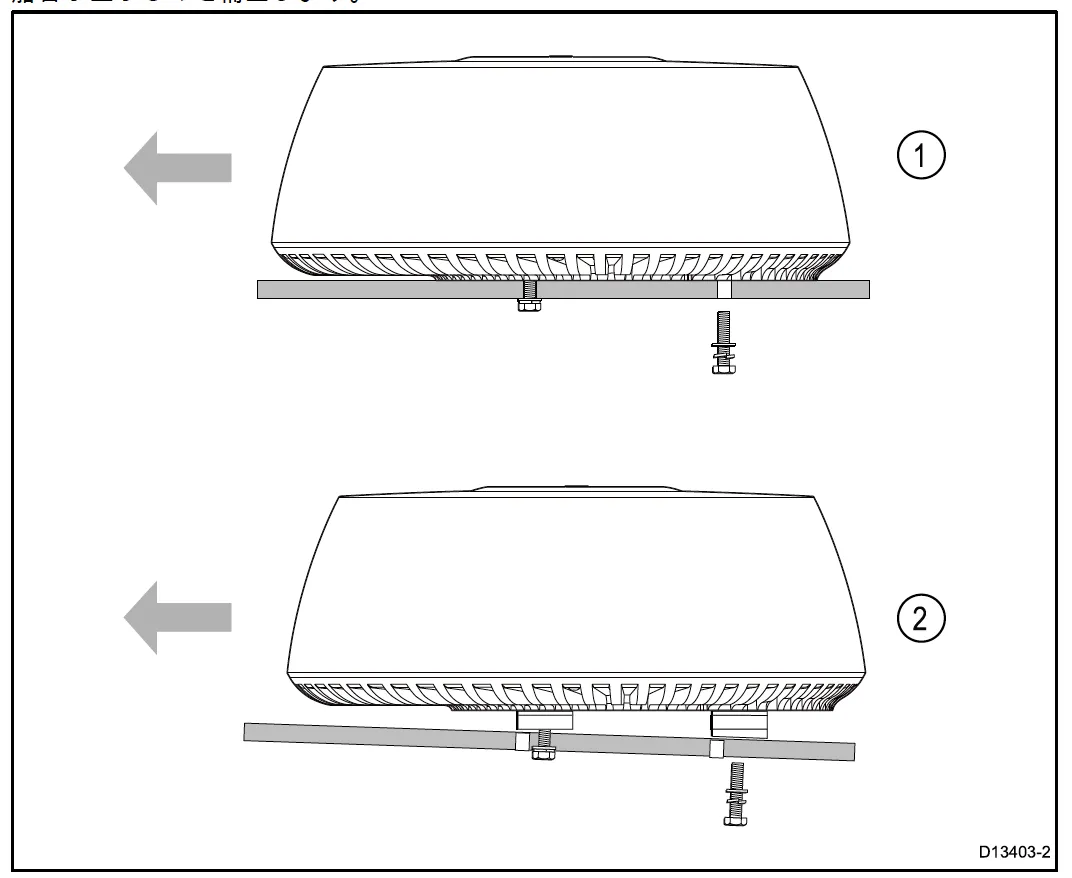

レーダースキャナが水線に平行に回転することを確認してください。レーダースキャナのレーダービームは、船舶が縦横に揺れても正常にターゲットを検出できるように、縦方向に約20°の幅が設けられています。

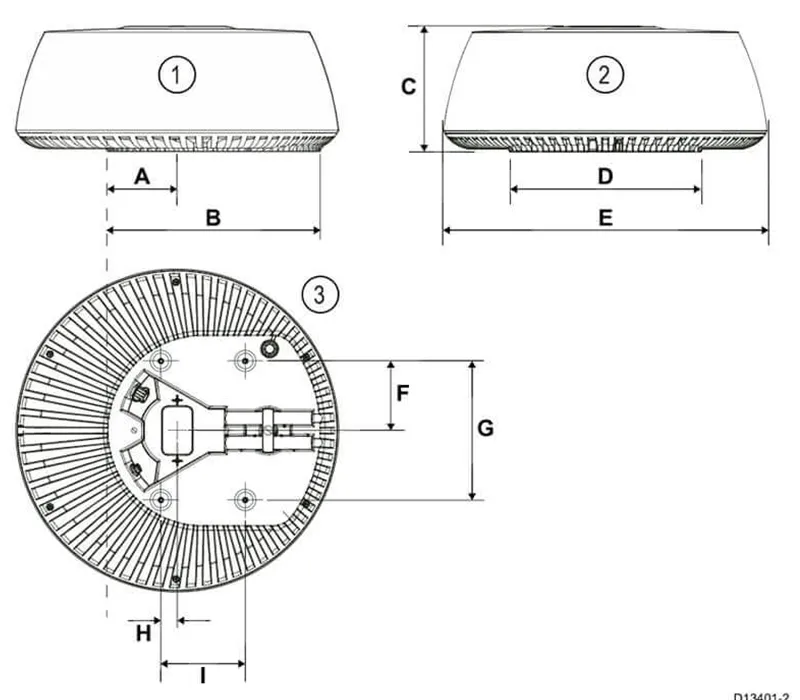

QUANTUM サイズ
QUANTUM 2 レーダー

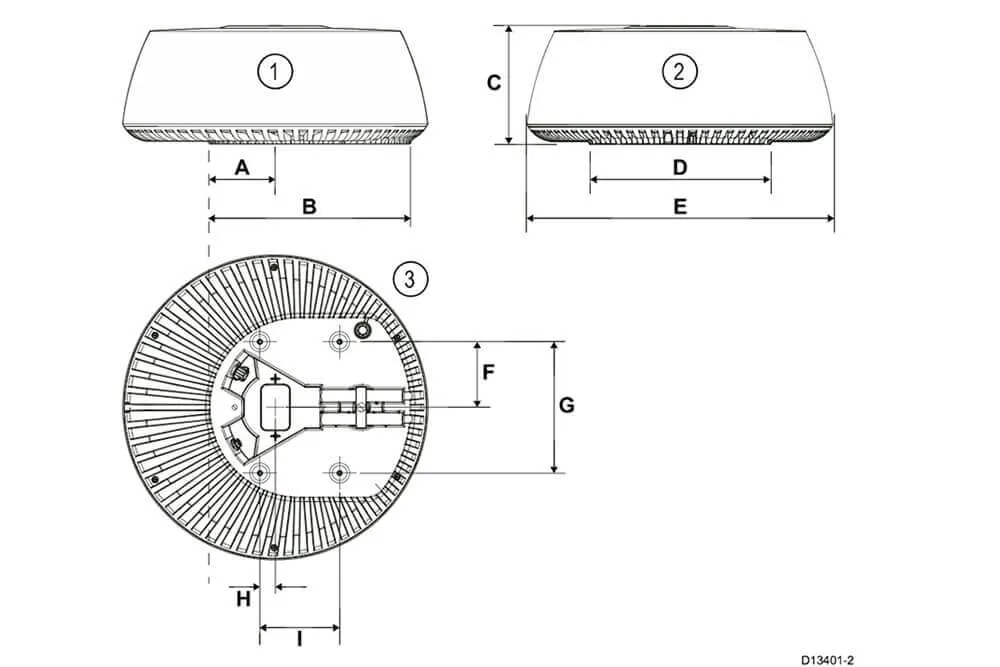

| 一般仕様 | |
|---|---|
| A | 116.0 mm |
| B | 355.0 mm |
| C | 209.5 mm |
| D | 319.5 mm |
| E | 541.0 mm |
| F | 116.5 mm |
| G | 233.0 mm |
| A | 116.0 mm |
| H | 27.5 mm |
| I | 141.5 mm |
本製品のスペック
| レーダー | |
|---|---|
| 寸法 | 541.0 mm | 209.5 mm（直径 | 高さ） |
| 重量 | 5.6 kg |
| 入力電圧 | 12または24 Vdc（最小：10.8V / 最大：31.2V） |
| 消費電力 | 送信モード：17W / スタンバイモード：7W / スリープモード：2W |
| 検出範囲 | 0.1 - 44.4 km |
| 送信周波数 | 9354 - 9446 MHz |
| ピーク出力 | 20W |
| デュプレクサ | サーキュレーター |
| パルス幅（3dB） | 40 ns - 14.7 μs |
| CHIRPの長さ | 400 ns - 20 μs |
| CHIRP帯域幅 | 最大32 MHz |
| バードモード | なし |
| ビーム幅（公称） | 水平4.9° / 垂直20° |
| 分極 | 水平 |
| 防水 | IPX6 |
| 重量 | 5.6 kg（12.3 ポンド） |
| ノイズ | 4 dB未満 |
| ターゲットトラッキング | MARPA / ARPAターゲットの追跡（ドップラーアシストARPAを使用） |
| ターゲットフィルタリング | トゥルーモーションモードは、動いているオブジェクトのみを識別します。 |
| 免許 | QUANTUMシリーズレーダーを操作するには従事者免許（3級海上特殊無線技士以上またはレーダー級海上特殊無線技）が必要です。電波法を遵守して運用下さい。 |
本製品の同梱物
本製品の同梱物
| 製品名 | 数量 |
|---|---|
| Quantum 2 レーダー | 1 |
| M8 取付用ボルト / スプリングワッシャ / フラットワッシャ | 4 |
| ドキュメントパック(取付テンプレート込) | 1 |
